Ущільнення штока
Номер патенту: 36953
Опубліковано: 10.11.2008
Формула / Реферат
Ущільнення штока, який містить ніпель, накидну гайку, втулку нижню, кришку, гумове ущільнююче кільце, трійник, втулку верхню, палець, шпильку, гайку, яке відрізняється тим, що додатково введено кільце і обойма з ущільнюючими елементами у вигляді Т-подібних кілець, розміщених між гумовими ущільнюючими кільцями, і розділених на дві Т-подібні частини тепловідвідних елементів, які виконані у вигляді диска з радіально-кільцевими прорізями і затиснуті між кільцем і обоймою, а весь блок кілець розташований між додатково введеними натискними і конічними кільцями, що притискаються пружиною до штока.
Текст

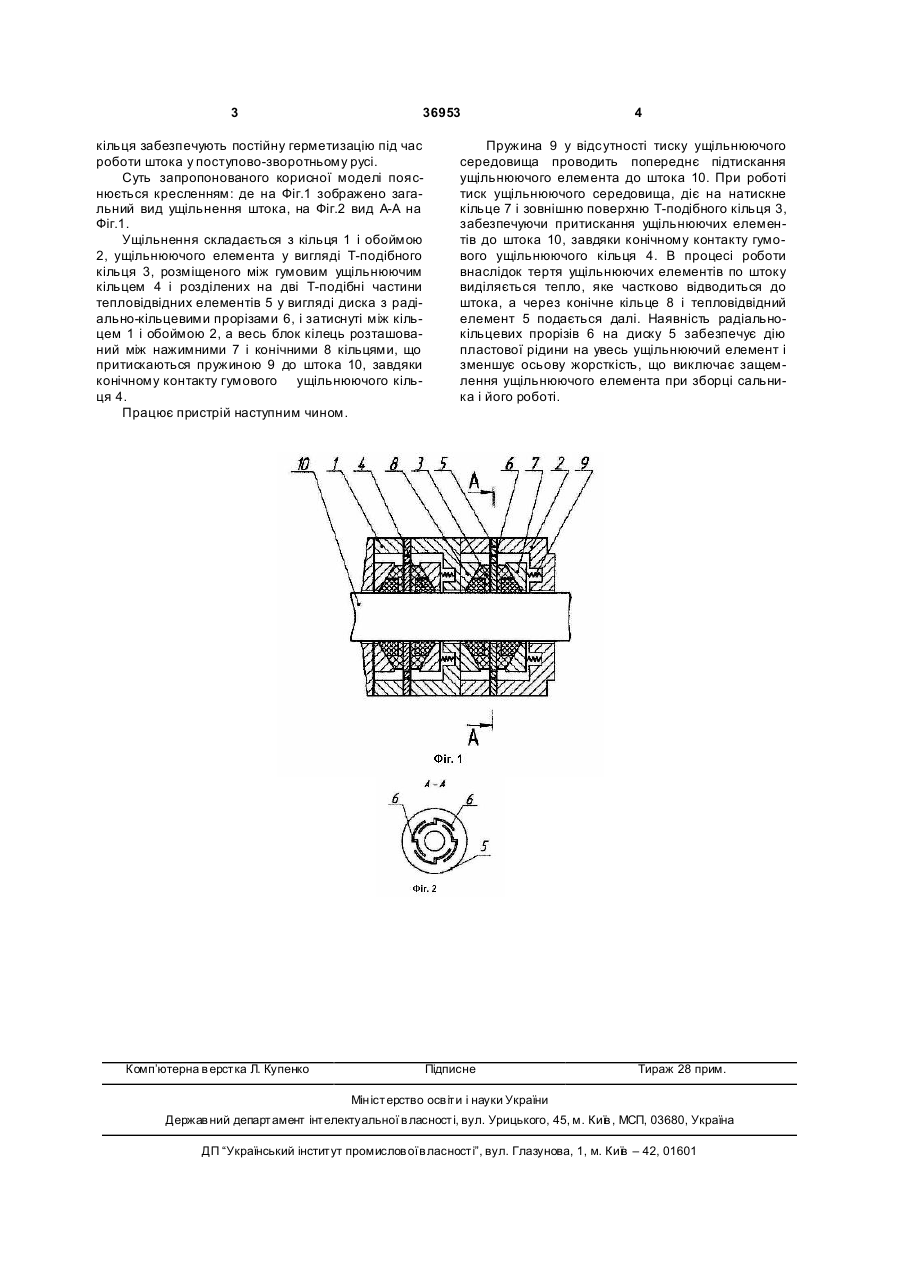

Ущільнення штока, який містить ніпель, накидну гайку, втулку нижню, кришку, гумове ущільнююче кільце, трійник, втулку верхню, палець, шпи 3 36953 кільця забезпечують постійну герметизацію під час роботи штока у поступово-зворотньому русі. Суть запропонованого корисної моделі пояснюється кресленням: де на Фіг.1 зображено загальний вид ущільнення штока, на Фіг.2 вид А-А на Фіг.1. Ущільнення складається з кільця 1 і обоймою 2, ущільнюючого елемента у вигляді Т-подібного кільця 3, розміщеного між гумовим ущільнюючим кільцем 4 і розділених на дві Т-подібні частини тепловідвідних елементів 5 у вигляді диска з радіально-кільцевими прорізами 6, і затиснуті між кільцем 1 і обоймою 2, а весь блок кілець розташований між нажимними 7 і конічними 8 кільцями, що притискаються пружиною 9 до штока 10, завдяки конічному контакту гумового ущільнюючого кільця 4. Працює пристрій наступним чином. Комп’ютерна в ерстка Л. Купенко 4 Пружина 9 у відсутності тиску ущільнюючого середовища проводить попереднє підтискання ущільнюючого елемента до штока 10. При роботі тиск ущільнюючого середовища, діє на натискне кільце 7 і зовнішню поверхню Т-подібного кільця 3, забезпечуючи притискання ущільнюючих елементів до штока 10, завдяки конічному контакту гумового ущільнюючого кільця 4. В процесі роботи внаслідок тертя ущільнюючих елементів по штоку виділяється тепло, яке частково відводиться до штока, а через конічне кільце 8 і тепловідвідний елемент 5 подається далі. Наявність радіальнокільцевих прорізів 6 на диску 5 забезпечує дію пластової рідини на увесь ущільнюючий елемент і зменшує осьову жорсткість, що виключає защемлення ущільнюючого елемента при зборці сальника і його роботі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRod seal
Автори англійськоюParaiko Yurii Ivanovych, Bushuiev Kostiantyn Ivanovych
Назва патенту російськоюУплотнение штока
Автори російськоюПарайко Юрий Иванович, Бушуев Константин Иванович
МПК / Мітки
МПК: F16J 15/00
Мітки: ущільнення, штока
