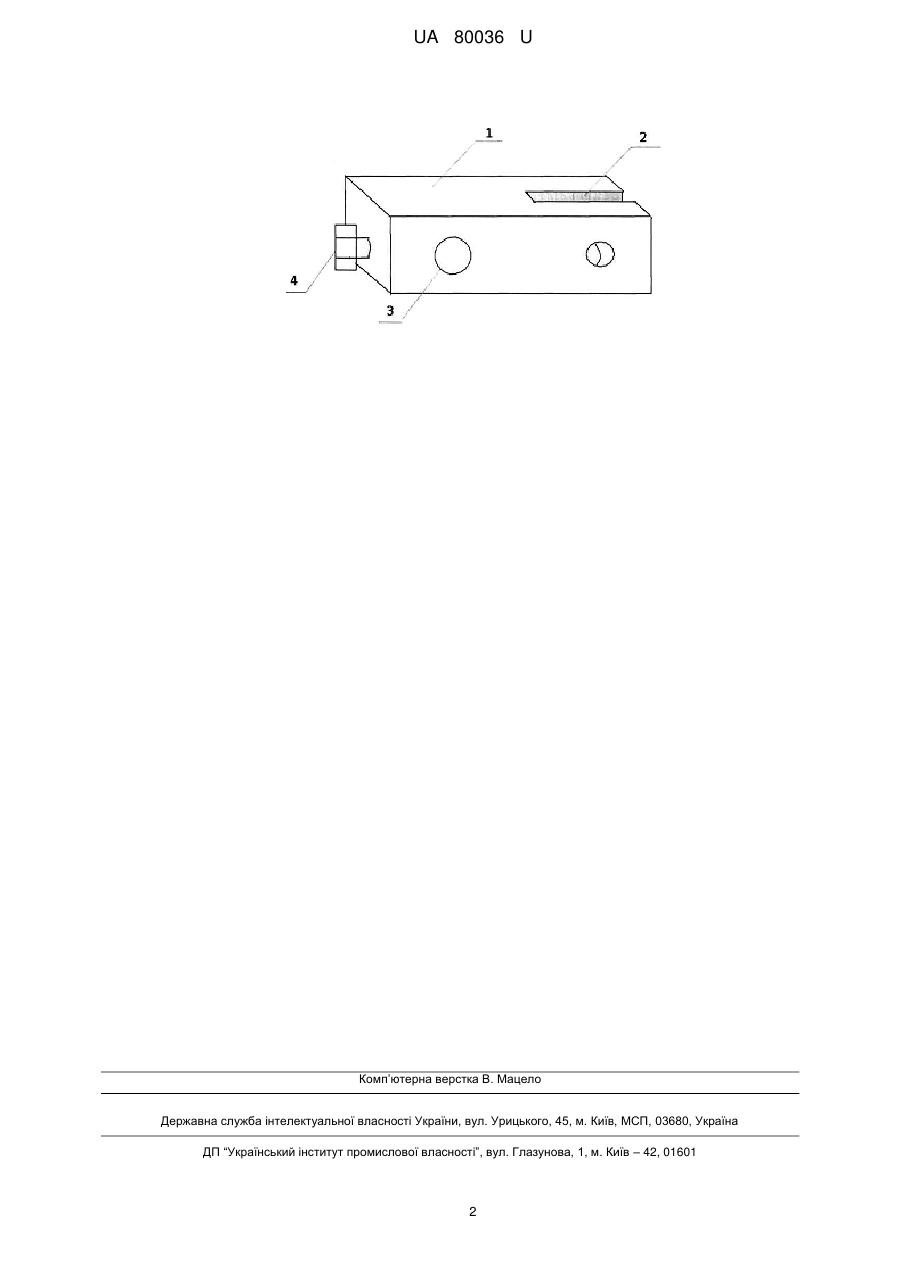

З’єднувальний елемент зовнішнього фіксатора кісток

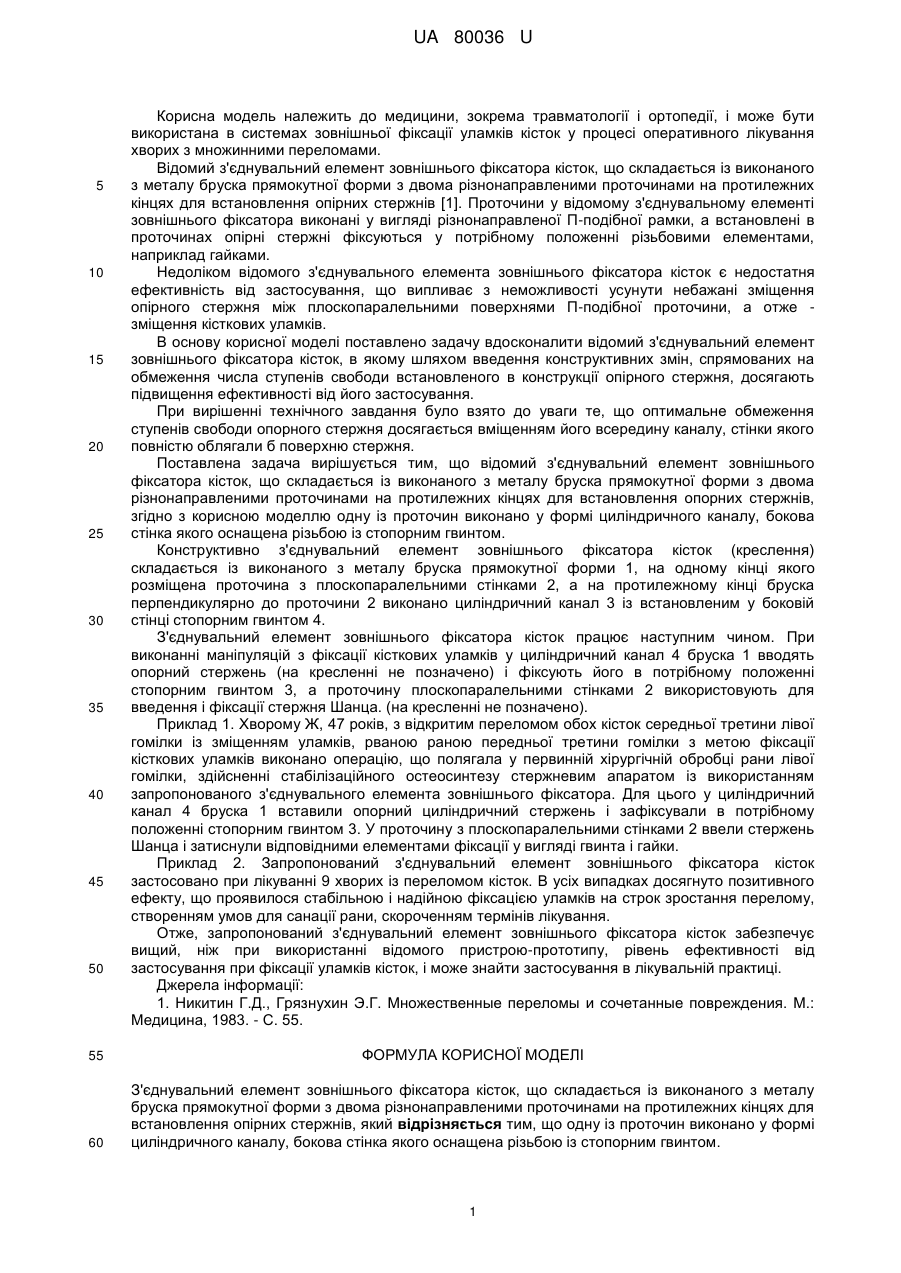

Реферат: UA 80036 U UA 80036 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема травматології і ортопедії, і може бути використана в системах зовнішньої фіксації уламків кісток у процесі оперативного лікування хворих з множинними переломами. Відомий з'єднувальний елемент зовнішнього фіксатора кісток, що складається із виконаного з металу бруска прямокутної форми з двома різнонаправленими проточинами на протилежних кінцях для встановлення опірних стержнів [1]. Проточини у відомому з'єднувальному елементі зовнішнього фіксатора виконані у вигляді різнонаправленої П-подібної рамки, а встановлені в проточинах опірні стержні фіксуються у потрібному положенні різьбовими елементами, наприклад гайками. Недоліком відомого з'єднувального елемента зовнішнього фіксатора кісток є недостатня ефективність від застосування, що випливає з неможливості усунути небажані зміщення опірного стержня між плоскопаралельними поверхнями П-подібної проточини, а отже зміщення кісткових уламків. В основу корисної моделі поставлено задачу вдосконалити відомий з'єднувальний елемент зовнішнього фіксатора кісток, в якому шляхом введення конструктивних змін, спрямованих на обмеження числа ступенів свободи встановленого в конструкції опірного стержня, досягають підвищення ефективності від його застосування. При вирішенні технічного завдання було взято до уваги те, що оптимальне обмеження ступенів свободи опорного стержня досягається вміщенням його всередину каналу, стінки якого повністю облягали б поверхню стержня. Поставлена задача вирішується тим, що відомий з'єднувальний елемент зовнішнього фіксатора кісток, що складається із виконаного з металу бруска прямокутної форми з двома різнонаправленими проточинами на протилежних кінцях для встановлення опорних стержнів, згідно з корисною моделлю одну із проточин виконано у формі циліндричного каналу, бокова стінка якого оснащена різьбою із стопорним гвинтом. Конструктивно з'єднувальний елемент зовнішнього фіксатора кісток (креслення) складається із виконаного з металу бруска прямокутної форми 1, на одному кінці якого розміщена проточина з плоскопаралельними стінками 2, а на протилежному кінці бруска перпендикулярно до проточини 2 виконано циліндричний канал 3 із встановленим у боковій стінці стопорним гвинтом 4. З'єднувальний елемент зовнішнього фіксатора кісток працює наступним чином. При виконанні маніпуляцій з фіксації кісткових уламків у циліндричний канал 4 бруска 1 вводять опорний стержень (на кресленні не позначено) і фіксують його в потрібному положенні стопорним гвинтом 3, а проточину плоскопаралельними стінками 2 використовують для введення і фіксації стержня Шанца. (на кресленні не позначено). Приклад 1. Хворому Ж, 47 років, з відкритим переломом обох кісток середньої третини лівої гомілки із зміщенням уламків, рваною раною передньої третини гомілки з метою фіксації кісткових уламків виконано операцію, що полягала у первинній хірургічній обробці рани лівої гомілки, здійсненні стабілізаційного остеосинтезу стержневим апаратом із використанням запропонованого з'єднувального елемента зовнішнього фіксатора. Для цього у циліндричний канал 4 бруска 1 вставили опорний циліндричний стержень і зафіксували в потрібному положенні стопорним гвинтом 3. У проточину з плоскопаралельними стінками 2 ввели стержень Шанца і затиснули відповідними елементами фіксації у вигляді гвинта і гайки. Приклад 2. Запропонований з'єднувальний елемент зовнішнього фіксатора кісток застосовано при лікуванні 9 хворих із переломом кісток. В усіх випадках досягнуто позитивного ефекту, що проявилося стабільною і надійною фіксацією уламків на строк зростання перелому, створенням умов для санації рани, скороченням термінів лікування. Отже, запропонований з'єднувальний елемент зовнішнього фіксатора кісток забезпечує вищий, ніж при використанні відомого пристрою-прототипу, рівень ефективності від застосування при фіксації уламків кісток, і може знайти застосування в лікувальній практиці. Джерела інформації: 1. Никитин Г.Д., Грязнухин Э.Г. Множественные переломы и сочетанные повреждения. М.: Медицина, 1983. - С. 55. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 З'єднувальний елемент зовнішнього фіксатора кісток, що складається із виконаного з металу бруска прямокутної форми з двома різнонаправленими проточинами на протилежних кінцях для встановлення опірних стержнів, який відрізняється тим, що одну із проточин виконано у формі циліндричного каналу, бокова стінка якого оснащена різьбою із стопорним гвинтом. 1 UA 80036 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
