Різальний інструмент
Формула / Реферат
Різальний інструмент, який вміщує державку, блок, клиновидний тримач, гвинт, який фіксує тримач, напрямну шпонку, гвинт, що закріплює її до державки, ріжучу пластину, опорну пластину, що встановлена через розрізний штифт, притискач, який утримується гвинтом, який відрізняється тим, що ріжуча пластина має L-подібну форму, напрямна шпонка, довжина якої дорівнює 1/2 довжини блока, розташована на виступі опорної поверхні державки, при цьому висота блока під різальною пластиною більше у два рази.
Текст

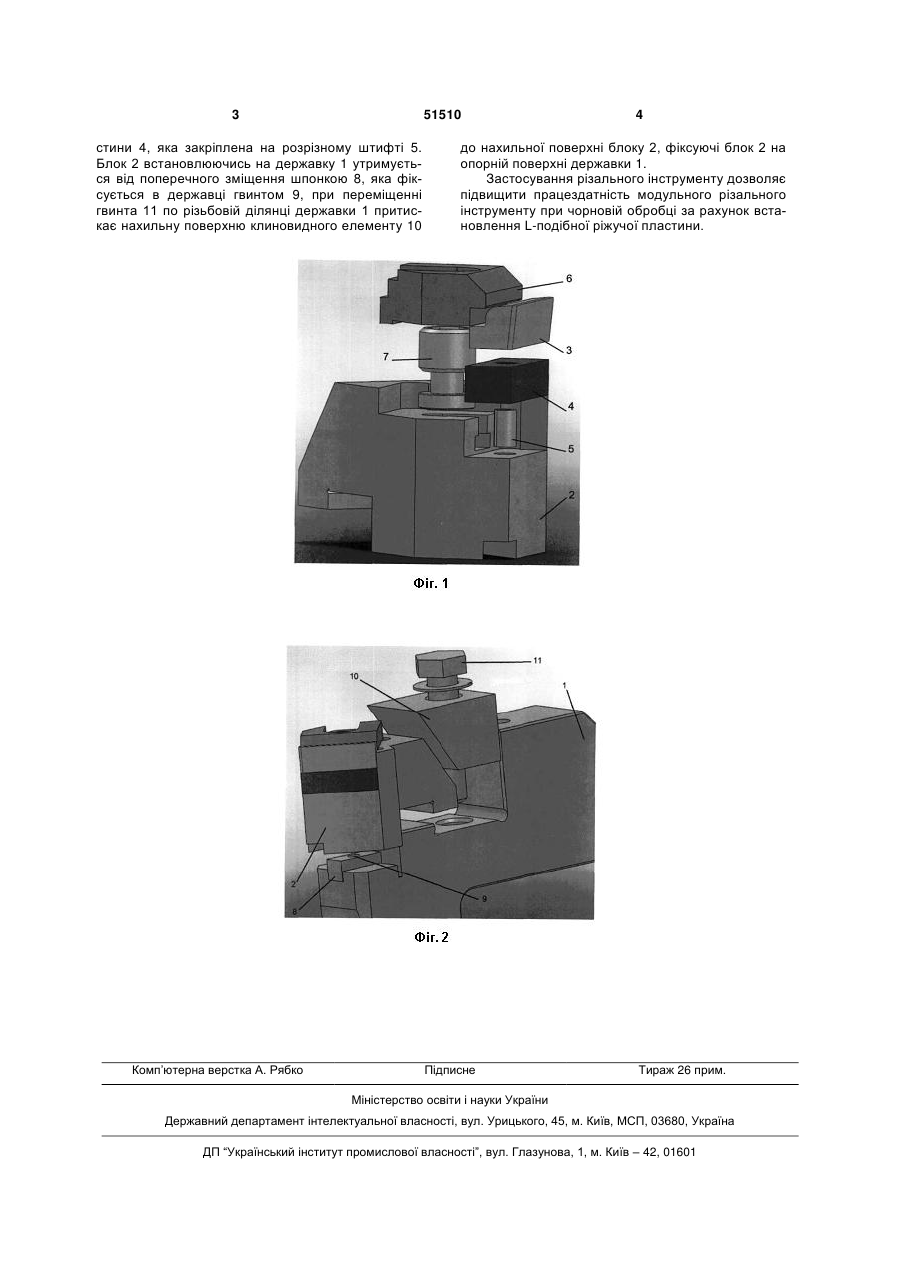

Різальний інструмент, який вміщує державку, блок, клиновидний тримач, гвинт, який фіксує три 3 51510 стини 4, яка закріплена на розрізному штифті 5. Блок 2 встановлюючись на державку 1 утримується від поперечного зміщення шпонкою 8, яка фіксується в державці гвинтом 9, при переміщенні гвинта 11 по різьбовій ділянці державки 1 притискає нахильну поверхню клиновидного елементу 10 Комп’ютерна верстка А. Рябко 4 до нахильної поверхні блоку 2, фіксуючі блок 2 на опорній поверхні державки 1. Застосування різального інструменту дозволяє підвищити працездатність модульного різального інструменту при чорновій обробці за рахунок встановлення L-подібної ріжучої пластини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting tool
Автори англійськоюKovaliov Denys Hennadiiovych
Назва патенту російськоюРежущий инструмент
Автори російськоюКовалев Денис Геннадьевич
МПК / Мітки
МПК: B23B 27/14
Мітки: інструмент, різальний
