Різальний інструмент

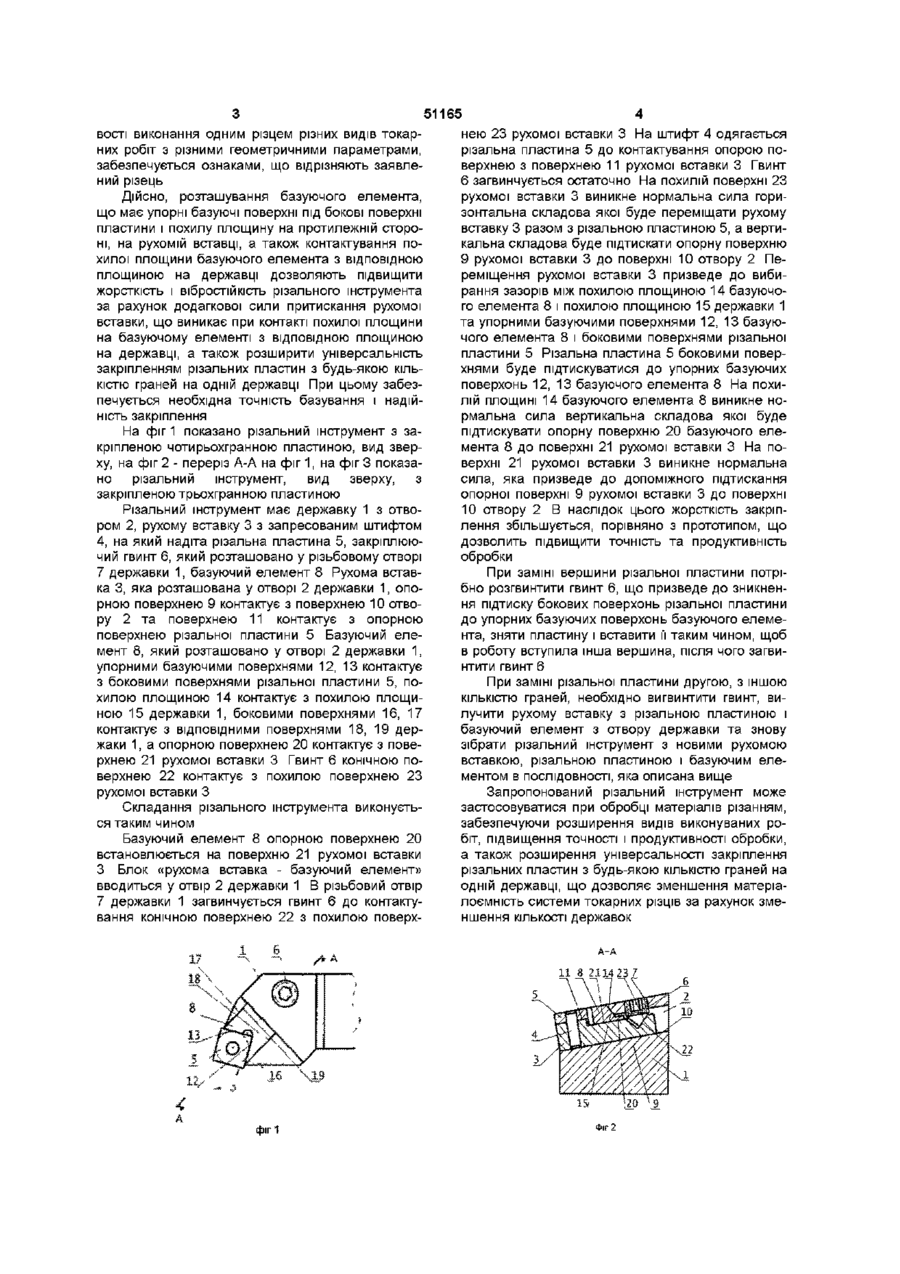

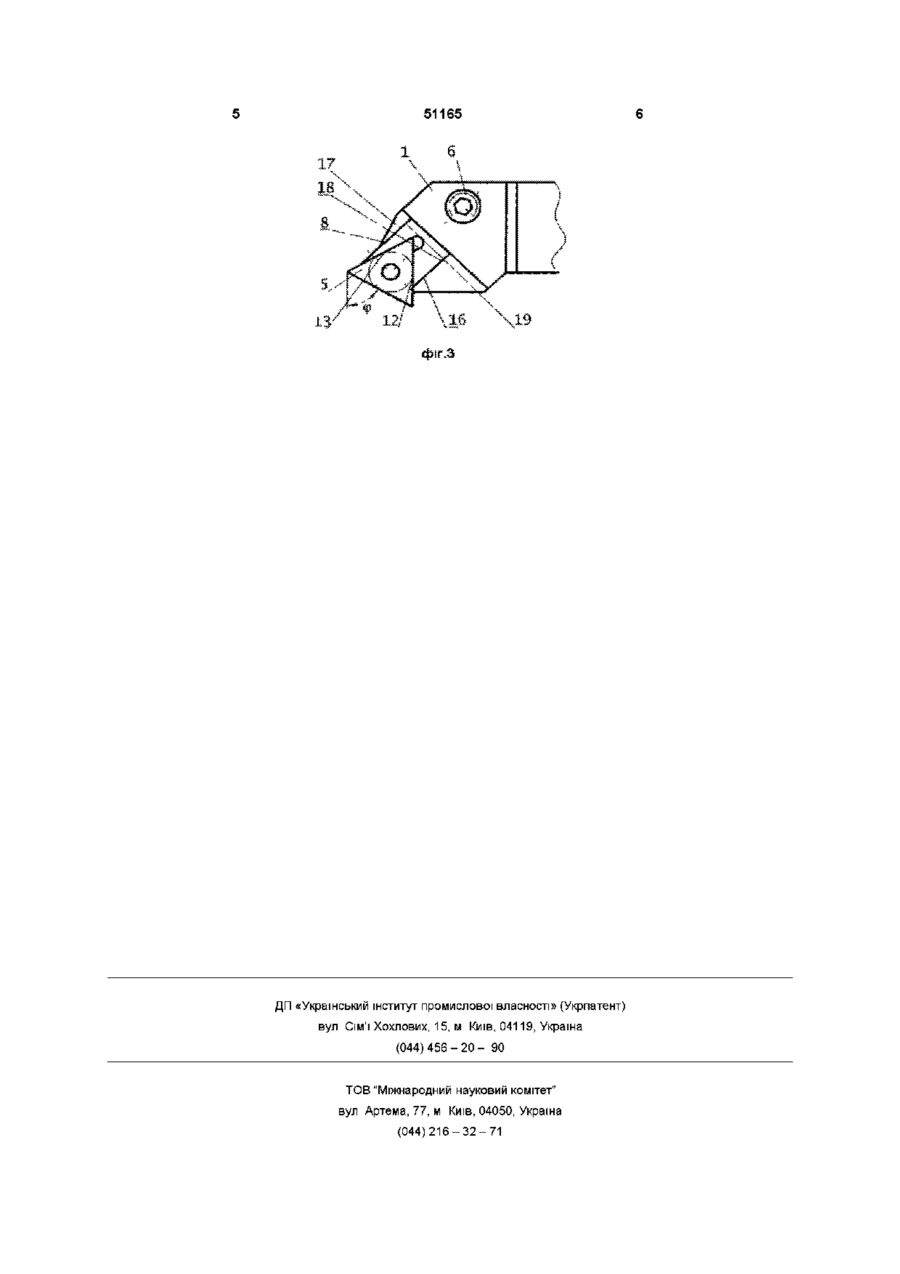

Різальний інструмент, який містить державку з отвором, рухому вставку з запресованим штифтом, на який надіта різальна пластина, закріплюючий гвинт, який відрізняється тим, що в отворі на рухомій вставці розташований базуючий елемент з упорними базуючими поверхнями під бокові поверхні пластини з однієї сторони і похилою площиною на протилежній стороні, при цьому остання має можливість контактувати з Винахід відноситься до галузі металообробки, а саме до різального інструменту, який оснащено багатогранними різальними пластинами Відомий розточувальний різець [Розточувальний різець Матюха П Г , Кудря В С, Жук С А, Гриньов Ю О , Цимбал М В Заявка №200127370 від 21 12 2000р ], до складу якого входять державка з радіально виконаними глухим отвором, несучий елемент з різальною пластиною, штифт, прижим, установлений з можливістю контактування з різальною пластиною, закріплюючий гвинт, глухий отвір виконано конічним, а поверхні несучого елементу і прижиму, що мають можливість контактувати з поверхнею глухого отвору, теж виконані конічної форми, крім того, ділянка поверхні несучого елемента і прижиму, що контактують між собою, є похилою площиною буде недостатньою, що обмежить режими обробки В основу винаходу поставлена задача удосконалення конструкції різця, в якому за рахунок нових конструктивних елементів забезпечується підвищення його жорсткості і вібростійкості, а також розширення універсальності шляхом використання змінних базуючих елементів з упорними базуючими поверхнями під бокові поверхні пластини з різ Недоліком конструкції є велика трудомісткість виготовлення несучого елементу, яка практично дорівнює трудомісткості виготовлення гнізда під підкладку безпосередньо в державці Відомий різець [рис 3 7, а, стр 100, Сборный твердосплавный инструмент Г Л Хает, В М Гах, К Г Громаков и др, Под общ ред Г Л Хаета М Машиностроение, 1989 - 256с, прототип], до складу якого входять державка з отвором, рухома вставка з запресованим штифтом, на який надіта різальна пластина, закріплюючий гвинт, за допомогою якого штифт підтискує різальну пластину до упорних баз, виконаних на державці Недоліком конструкції є и низька надійність закріплення рухомої вставки, тому що на неї в напрямку опорної поверхні діє тільки одна сила В наслідок цього жорсткість і вібростійкість різця ВІДПОВІДНОЮ площиною на державці ною КІЛЬКІСТЮ граней Поставлена задача вирішується за рахунок того, що у відомому різці, до складу якого входять державка з отвором, рухома вставка з запресованим штифтом, на який надіта різальна пластина, закріплюючий гвинт, згідно винаходу, в отвір на рухомій вставці розташований базуючий елемент з упорними базуючими поверхнями під бокові поверхні пластини з однієї сторони і похилої площиною на протилежній стороні, при цьому остання має можливість контактувати з ВІДПОВІДНОЮ ПЛОЩИНОЮ на державці Ознаками, що відрізняють заявлений різальний інструмент, є базуючий елемент, розташований на рухомій вставці, базуючий елемент має упорні базуючі поверхні під бокові поверхні пластини з однієї сторони і похилу площину на протилежній стороні, похила площина на базуючому елементі має можливість контактувати з ВІДПОВІДНОЮ ПЛОЩИНОЮ на державці В запропонованому різальному інструменті підвищення жорсткості і вібростійкості, а також розширення універсальності, що полягає в можли ю (О ю 51165 вості виконання одним різцем різних видів токарних робіт з різними геометричними параметрами, забезпечується ознаками, що відрізняють заявлений різець Дійсно, розташування базуючого елемента, що має упорні базуючі поверхні під бокові поверхні пластини і похилу площину на протилежній стороні, на рухомій вставці, а також контактування похилої площини базуючого елемента з ВІДПОВІДНОЮ площиною на державці дозволяють підвищити жорсткість і вібростійкість різального інструмента за рахунок додагкової сили притискання рухомої вставки, що виникає при контакті похилої площини на базуючому елементі з ВІДПОВІДНОЮ ПЛОЩИНОЮ на державці, а також розширити універсальність закріпленням різальних пластин з будь-якою КІЛЬКІСТЮ граней на одній державці При цьому забезпечується необхідна точність базування і надійність закріплення На фіг 1 показано різальний інструмент з закріпленою чотирьохгранною пластиною, вид зверху, на фіг 2 - переріз А-А на фіг 1, на фіг 3 показано різальний інструмент, вид зверху, з закріпленою трьохгранною пластиною Різальний інструмент має державку 1 з отвором 2, рухому вставку 3 з запресованим штифтом 4, на який надіта різальна пластина 5, закріплюючий гвинт 6, який розташовано у різьбовому отворі 7 державки 1, базуючий елемент 8 Рухома вставка 3, яка розташована у отворі 2 державки 1, опорною поверхнею 9 контактує з поверхнею 10 отвору 2 та поверхнею 11 контактує з опорною поверхнею різальної пластини 5 Базуючий елемент 8, який розташовано у отворі 2 державки 1, упорними базуючими поверхнями 12, 13 контактує з боковими поверхнями різальної пластини 5, похилою площиною 14 контактує з похилою площиною 15 державки 1, боковими поверхнями 16, 17 контактує з ВІДПОВІДНИМИ поверхнями 18, 19 держаки 1, а опорною поверхнею 20 контактує з поверхнею 21 рухомої вставки 3 Гвинт 6 конічною поверхнею 22 контактує з похилою поверхнею 23 рухомої вставки З Складання різального інструмента виконується таким чином Базуючий елемент 8 опорною поверхнею 20 встановлюється на поверхню 21 рухомої вставки З Блок «рухома вставка - базуючий елемент» вводиться у отвір 2 державки 1 В різьбовий отвір 7 державки 1 загвинчується гвинт 6 до контактування конічною поверхнею 22 з похилою поверх фіг 1 нею 23 рухомої вставки 3 На штифт 4 одягається різальна пластина 5 до контактування опорою поверхнею з поверхнею 11 рухомої вставки 3 Гвинт 6 загвинчується остаточно На похилій поверхні 23 рухомої вставки 3 виникне нормальна сила горизонтальна складова якої буде переміщати рухому вставку 3 разом з різальною пластиною 5, а вертикальна складова буде підтискати опорну поверхню 9 рухомої вставки 3 до поверхні 10 отвору 2 Переміщення рухомої вставки 3 призведе до вибирання зазорів між похилою площиною 14 базуючого елемента 8 і похилою площиною 15 державки 1 та упорними базуючими поверхнями 12, 13 базуючого елемента 8 і боковими поверхнями різальної пластини 5 Різальна пластина 5 боковими поверхнями буде підтискуватися до упорних базуючих поверхонь 12, 13 базуючого елемента 8 На похилій площині 14 базуючого елемента 8 виникне нормальна сила вертикальна складова якої буде підтискувати опорну поверхню 20 базуючого елемента 8 до поверхні 21 рухомої вставки 3 На поверхні 21 рухомої вставки 3 виникне нормальна сила, яка призведе до допоміжного підтискання опорної поверхні 9 рухомої вставки 3 до поверхні 10 отвору 2 В наслідок цього жорсткість закріплення збільшується, порівняно з прототипом, що дозволить підвищити точність та продуктивність обробки При заміні вершини різальної пластини потрібно розгвинтити гвинт 6, що призведе до зникнення підтиску бокових поверхонь різальної пластини до упорних базуючих поверхонь базуючого елемента, зняти пластину і вставити її таким чином, щоб в роботу вступила інша вершина, після чого загвинтити гвинт 6 При заміні різальної пластини другою, з іншою КІЛЬКІСТЮ граней, необхідно вигвинтити гвинт, вилучити рухому вставку з різальною пластиною і базуючий елемент з отвору державки та знову зібрати різальний інструмент з новими рухомою вставкою, різальною пластиною і базуючим елементом в ПОСЛІДОВНОСТІ, яка описана вище Запропонований різальний інструмент може застосовуватися при обробці матеріалів різанням, забезпечуючи розширення видів виконуваних робіт, підвищення точності і продуктивності обробки, а також розширення універсальності закріплення різальних пластин з будь-якою КІЛЬКІСТЮ граней на одній державці, що дозволяє зменшення матеріалоємність системи токарних різців за рахунок зменшення КІЛЬКОСТІ державок 51165 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
