Осаджувальна центрифуга

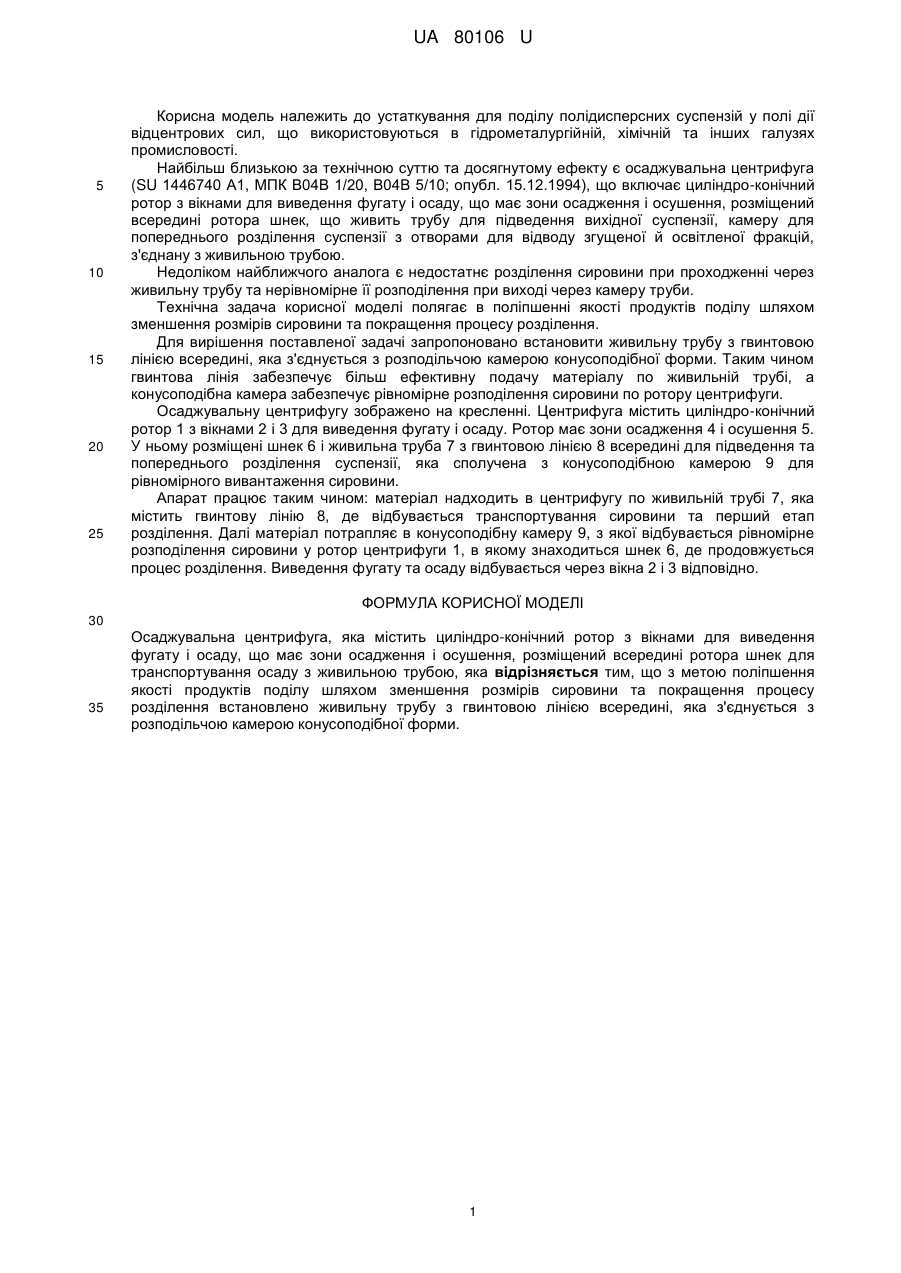

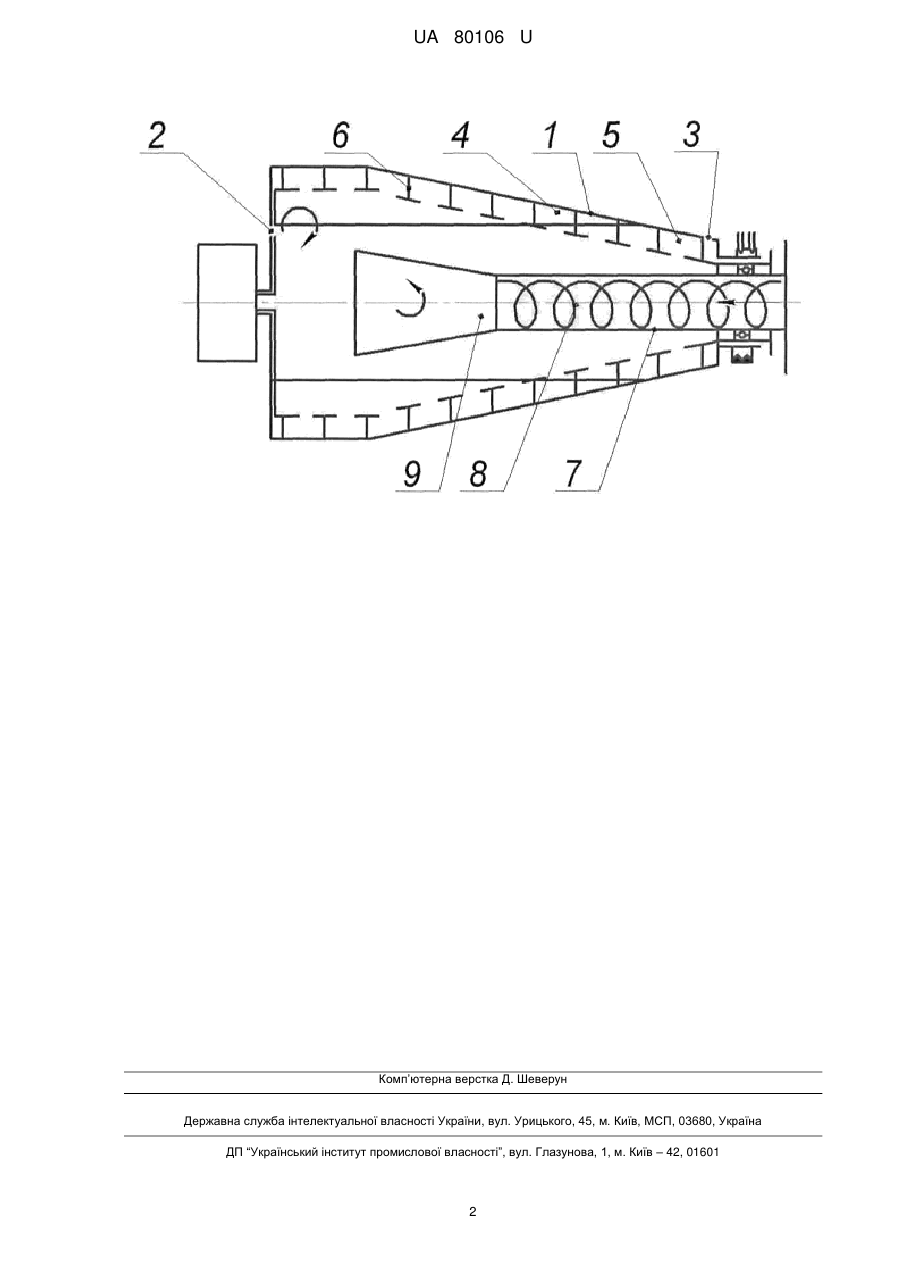

Реферат: Осаджувальна центрифуга містить циліндро-конічний ротор з вікнами для виведення фугату і осаду, що має зони осадження і осушення. Всередині ротора розміщено шнек для транспортування осаду та живильну трубу з гвинтовою лінією всередині. Живильна труба з'єднується з розподільчою камерою конусоподібної форми. UA 80106 U (54) ОСАДЖУВАЛЬНА ЦЕНТРИФУГА UA 80106 U UA 80106 U 5 10 15 20 25 Корисна модель належить до устаткування для поділу полідисперсних суспензій у полі дії відцентрових сил, що використовуються в гідрометалургійній, хімічній та інших галузях промисловості. Найбільш близькою за технічною суттю та досягнутому ефекту є осаджувальна центрифуга (SU 1446740 А1, МПК В04В 1/20, В04В 5/10; опубл. 15.12.1994), що включає циліндро-конічний ротор з вікнами для виведення фугату і осаду, що має зони осадження і осушення, розміщений всередині ротора шнек, що живить трубу для підведення вихідної суспензії, камеру для попереднього розділення суспензії з отворами для відводу згущеної й освітленої фракцій, з'єднану з живильною трубою. Недоліком найближчого аналога є недостатнє розділення сировини при проходженні через живильну трубу та нерівномірне її розподілення при виході через камеру труби. Технічна задача корисної моделі полягає в поліпшенні якості продуктів поділу шляхом зменшення розмірів сировини та покращення процесу розділення. Для вирішення поставленої задачі запропоновано встановити живильну трубу з гвинтовою лінією всередині, яка з'єднується з розподільчою камерою конусоподібної форми. Таким чином гвинтова лінія забезпечує більш ефективну подачу матеріалу по живильній трубі, а конусоподібна камера забезпечує рівномірне розподілення сировини по ротору центрифуги. Осаджувальну центрифугу зображено на кресленні. Центрифуга містить циліндро-конічний ротор 1 з вікнами 2 і 3 для виведення фугату і осаду. Ротор має зони осадження 4 і осушення 5. У ньому розміщені шнек 6 і живильна труба 7 з гвинтовою лінією 8 всередині для підведення та попереднього розділення суспензії, яка сполучена з конусоподібною камерою 9 для рівномірного вивантаження сировини. Апарат працює таким чином: матеріал надходить в центрифугу по живильній трубі 7, яка містить гвинтову лінію 8, де відбувається транспортування сировини та перший етап розділення. Далі матеріал потрапляє в конусоподібну камеру 9, з якої відбувається рівномірне розподілення сировини у ротор центрифуги 1, в якому знаходиться шнек 6, де продовжується процес розділення. Виведення фугату та осаду відбувається через вікна 2 і 3 відповідно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Осаджувальна центрифуга, яка містить циліндро-конічний ротор з вікнами для виведення фугату і осаду, що має зони осадження і осушення, розміщений всередині ротора шнек для транспортування осаду з живильною трубою, яка відрізняється тим, що з метою поліпшення якості продуктів поділу шляхом зменшення розмірів сировини та покращення процесу розділення встановлено живильну трубу з гвинтовою лінією всередині, яка з'єднується з розподільчою камерою конусоподібної форми. 1 UA 80106 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
