Спосіб фіксації хрестовини карданного вала
Формула / Реферат
Спосіб фіксації хрестовини карданного вала шляхом фіксації голчастого підшипника хрестовини, який відрізняється тим, що в отвір вилок карданного вала або фланця карданного вала встановлюють шайбу металеву або диск металевий і фіксують електродуговим зварюванням в 3-4 точках.
Текст

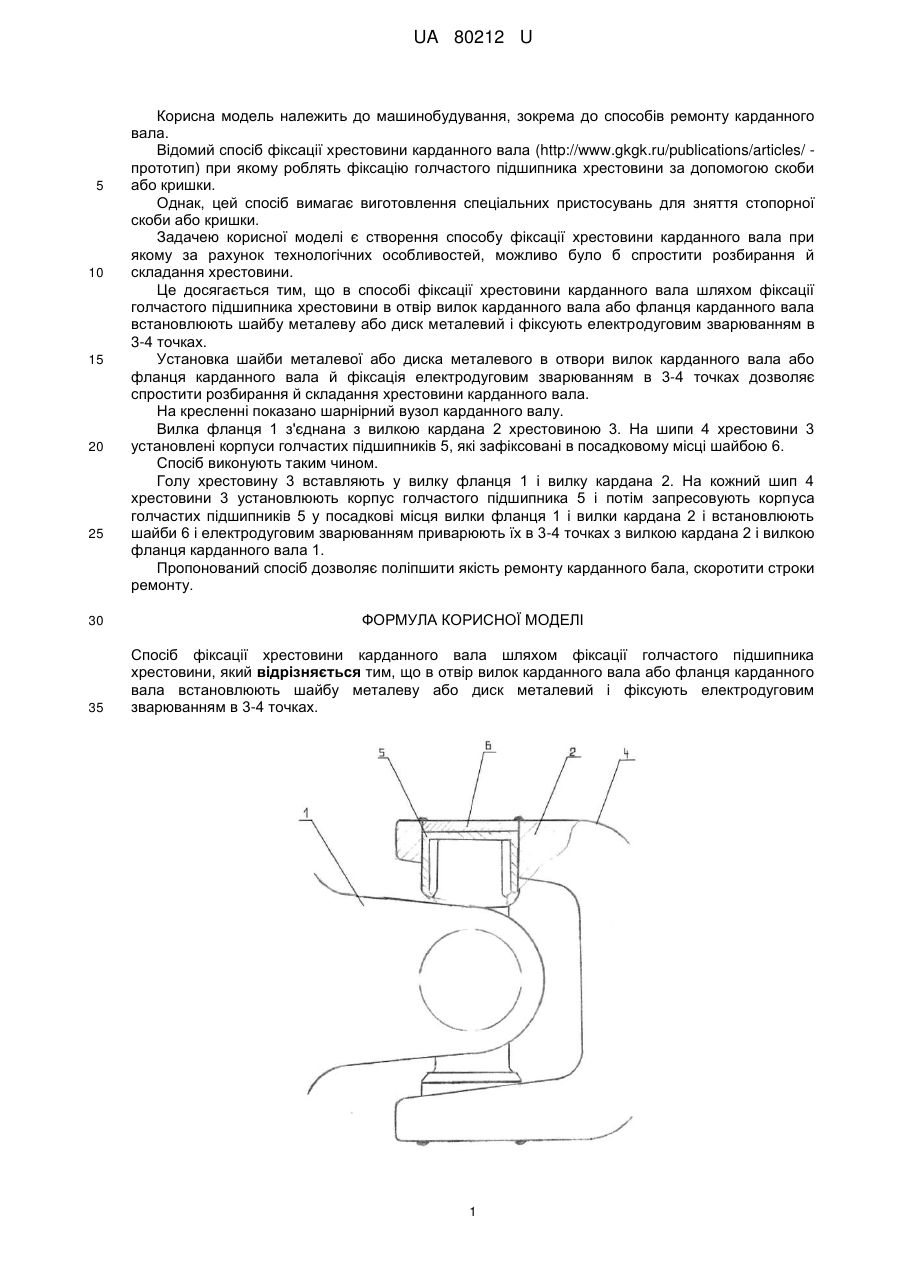

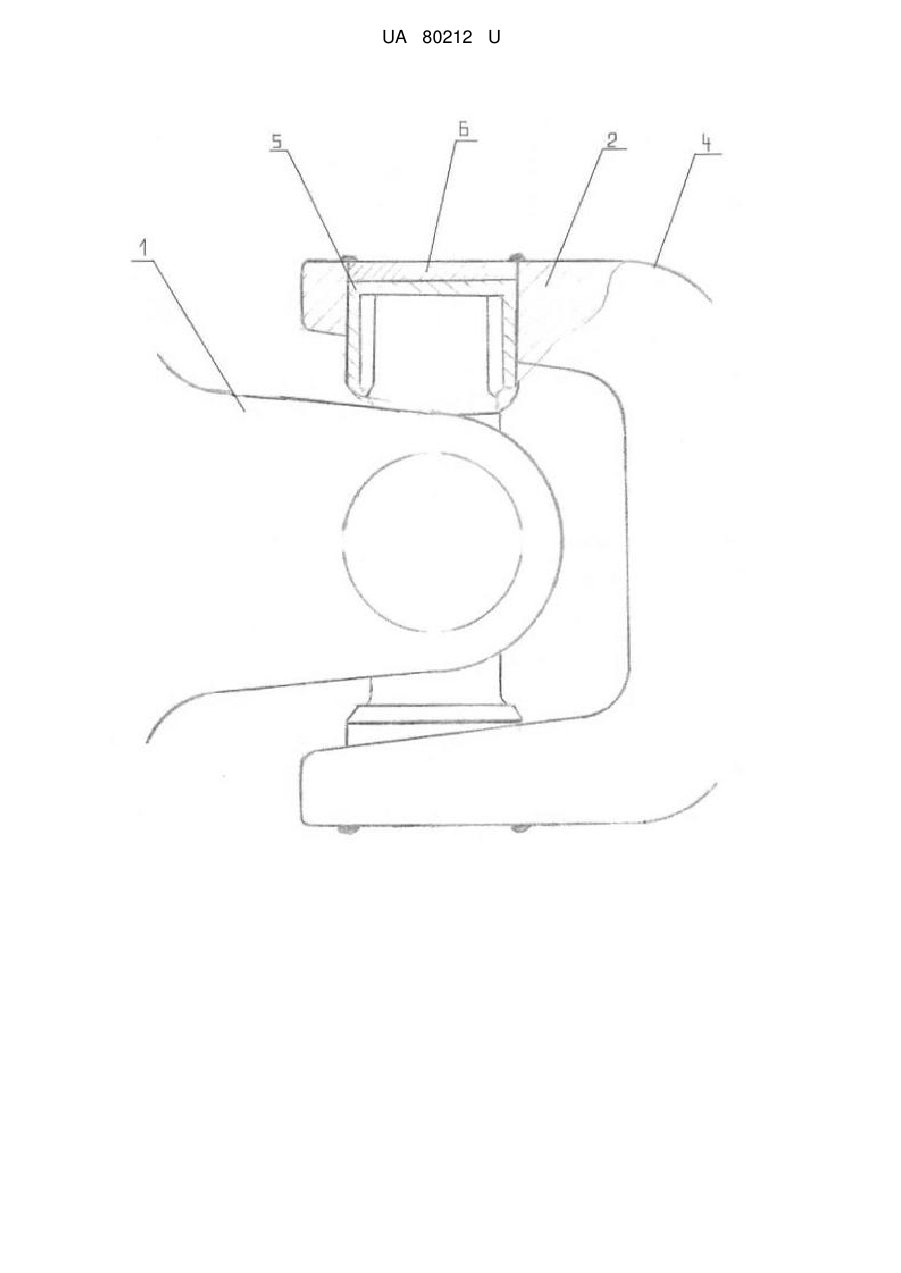

Реферат: UA 80212 U UA 80212 U 5 10 15 20 25 Корисна модель належить до машинобудування, зокрема до способів ремонту карданного вала. Відомий спосіб фіксації хрестовини карданного вала (http://www.gkgk.ru/publications/articles/ прототип) при якому роблять фіксацію голчастого підшипника хрестовини за допомогою скоби або кришки. Однак, цей спосіб вимагає виготовлення спеціальних пристосувань для зняття стопорної скоби або кришки. Задачею корисної моделі є створення способу фіксації хрестовини карданного вала при якому за рахунок технологічних особливостей, можливо було б спростити розбирання й складання хрестовини. Це досягається тим, що в способі фіксації хрестовини карданного вала шляхом фіксації голчастого підшипника хрестовини в отвір вилок карданного вала або фланця карданного вала встановлюють шайбу металеву або диск металевий і фіксують електродуговим зварюванням в 3-4 точках. Установка шайби металевої або диска металевого в отвори вилок карданного вала або фланця карданного вала й фіксація електродуговим зварюванням в 3-4 точках дозволяє спростити розбирання й складання хрестовини карданного вала. На кресленні показано шарнірний вузол карданного валу. Вилка фланця 1 з'єднана з вилкою кардана 2 хрестовиною 3. На шипи 4 хрестовини 3 установлені корпуси голчастих підшипників 5, які зафіксовані в посадковому місці шайбою 6. Спосіб виконують таким чином. Голу хрестовину 3 вставляють у вилку фланця 1 і вилку кардана 2. На кожний шип 4 хрестовини 3 установлюють корпус голчастого підшипника 5 і потім запресовують корпуса голчастих підшипників 5 у посадкові місця вилки фланця 1 і вилки кардана 2 і встановлюють шайби 6 і електродуговим зварюванням приварюють їх в 3-4 точках з вилкою кардана 2 і вилкою фланця карданного вала 1. Пропонований спосіб дозволяє поліпшити якість ремонту карданного бала, скоротити строки ремонту. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб фіксації хрестовини карданного вала шляхом фіксації голчастого підшипника хрестовини, який відрізняється тим, що в отвір вилок карданного вала або фланця карданного вала встановлюють шайбу металеву або диск металевий і фіксують електродуговим зварюванням в 3-4 точках. 1 UA 80212 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for fixation of drive shaft cross
Автори англійськоюSvystunov Serhii Hennadiiovych
Назва патенту російськоюСпособ фиксации крестовины карданного вала
Автори російськоюСвистунов Сергей Геннадиевич
МПК / Мітки
МПК: F16D 3/48
Мітки: фіксації, карданного, спосіб, хрестовини, вала
