Пристрій для з’єднання країв гумотканинної конвеєрної стрічки

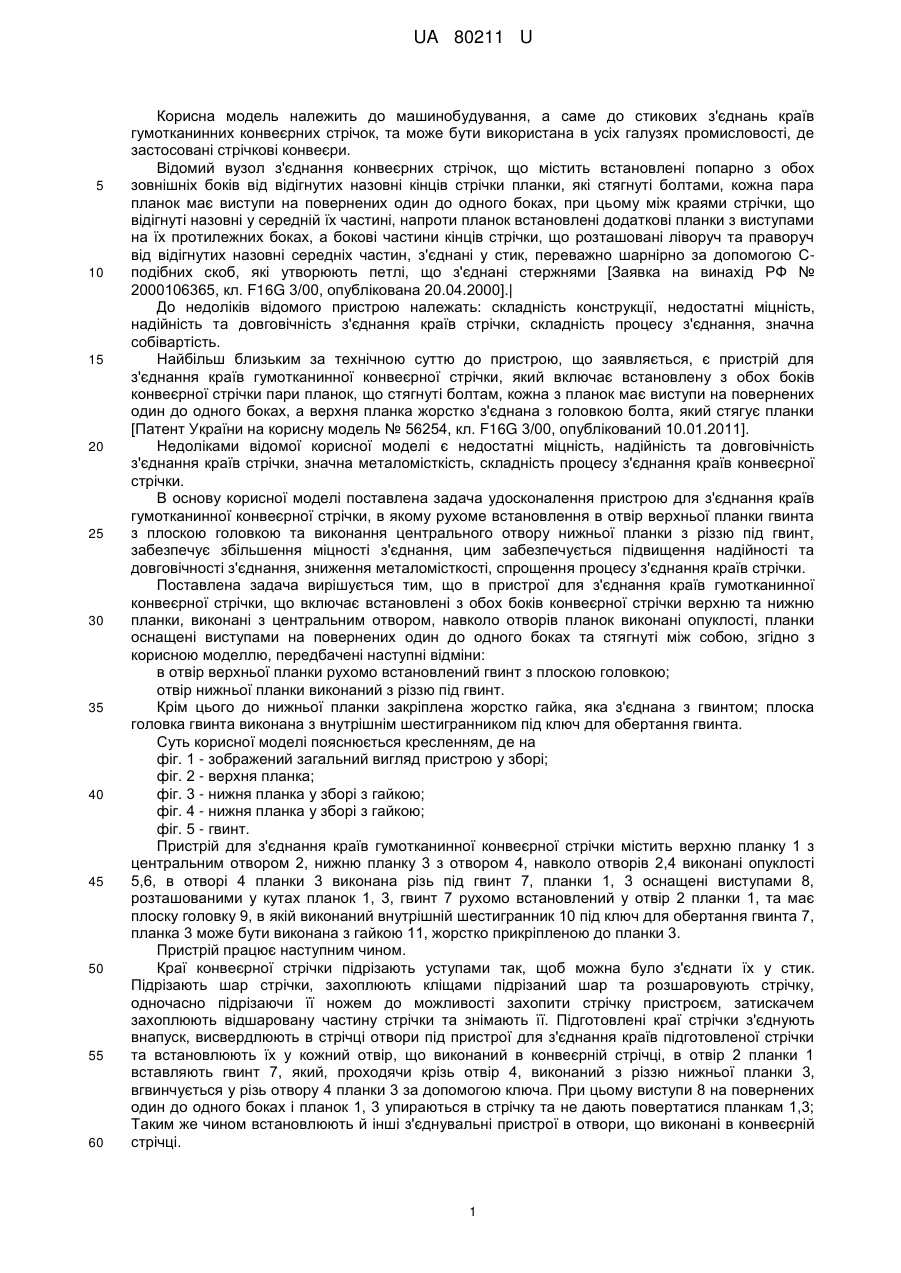

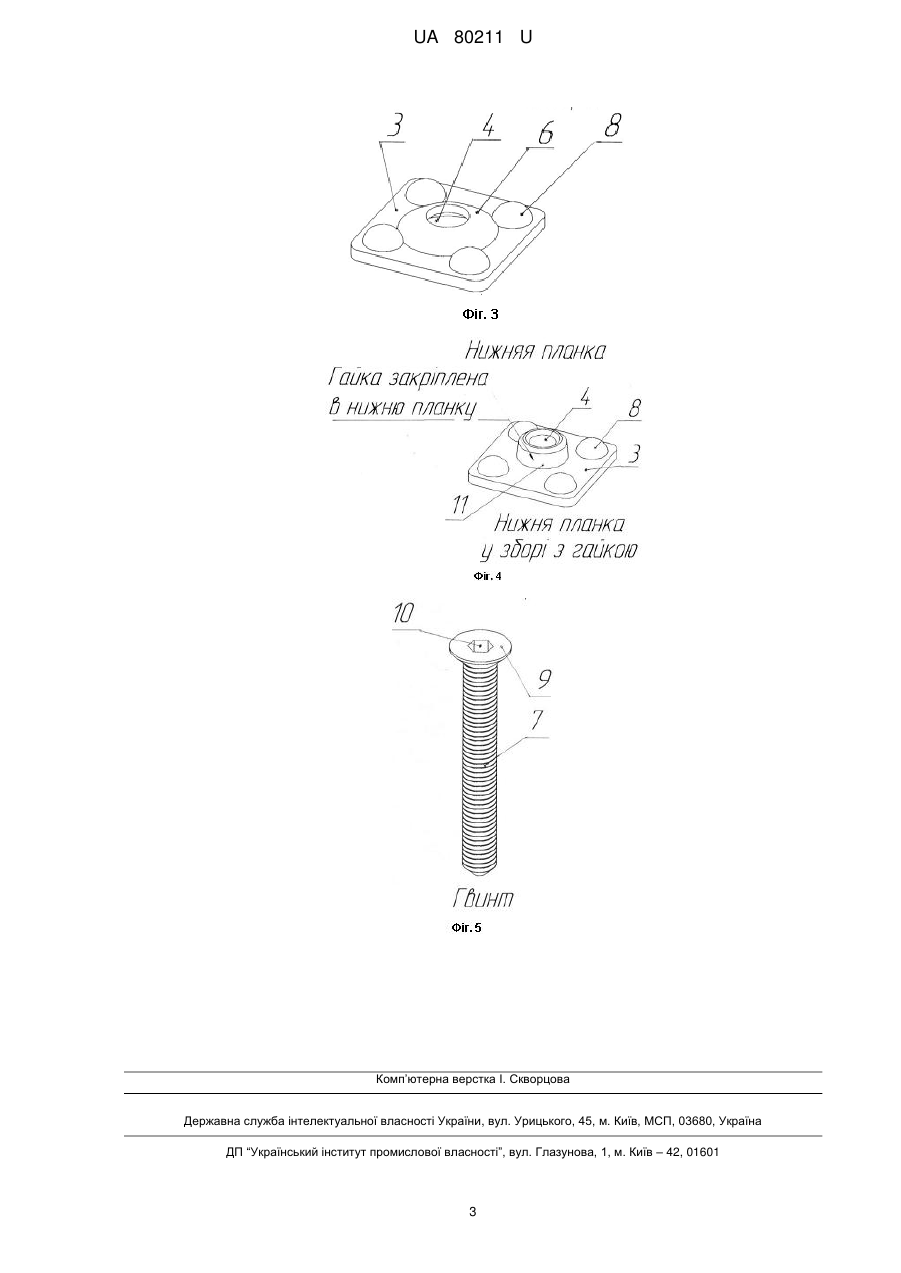

Реферат: Пристрій для з’єднання країв гумотканинної конвеєрної стрічки включає встановлені з обох боків конвеєрної стрічки верхню та нижню планки, кожна планка виконана з центральним отвором, навколо отворів обох планок виконані опуклості, планки оснащені виступами на повернених один до одного боках та стягнуті між собою. В отвір верхньої планки рухомо встановлений гвинт з плоскою головкою. Отвір нижньої планки виконаний з різзю під гвинт. UA 80211 U (54) ПРИСТРІЙ ДЛЯ З'ЄДНАННЯ КРАЇВ ГУМОТКАНИННОЇ КОНВЕЄРНОЇ СТРІЧКИ UA 80211 U UA 80211 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до стикових з'єднань країв гумотканинних конвеєрних стрічок, та може бути використана в усіх галузях промисловості, де застосовані стрічкові конвеєри. Відомий вузол з'єднання конвеєрних стрічок, що містить встановлені попарно з обох зовнішніх боків від відігнутих назовні кінців стрічки планки, які стягнуті болтами, кожна пара планок має виступи на повернених один до одного боках, при цьому між краями стрічки, що відігнуті назовні у середній їх частині, напроти планок встановлені додаткові планки з виступами на їх протилежних боках, а бокові частини кінців стрічки, що розташовані ліворуч та праворуч від відігнутих назовні середніх частин, з'єднані у стик, переважно шарнірно за допомогою Сподібних скоб, які утворюють петлі, що з'єднані стержнями [Заявка на винахід РФ № 2000106365, кл. F16G 3/00, опублікована 20.04.2000].| До недоліків відомого пристрою належать: складність конструкції, недостатні міцність, надійність та довговічність з'єднання країв стрічки, складність процесу з'єднання, значна собівартість. Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для з'єднання країв гумотканинної конвеєрної стрічки, який включає встановлену з обох боків конвеєрної стрічки пари планок, що стягнуті болтам, кожна з планок має виступи на повернених один до одного боках, а верхня планка жорстко з'єднана з головкою болта, який стягує планки [Патент України на корисну модель № 56254, кл. F16G 3/00, опублікований 10.01.2011]. Недоліками відомої корисної моделі є недостатні міцність, надійність та довговічність з'єднання країв стрічки, значна металомісткість, складність процесу з'єднання країв конвеєрної стрічки. В основу корисної моделі поставлена задача удосконалення пристрою для з'єднання країв гумотканинної конвеєрної стрічки, в якому рухоме встановлення в отвір верхньої планки гвинта з плоскою головкою та виконання центрального отвору нижньої планки з різзю під гвинт, забезпечує збільшення міцності з'єднання, цим забезпечується підвищення надійності та довговічності з'єднання, зниження металомісткості, спрощення процесу з'єднання країв стрічки. Поставлена задача вирішується тим, що в пристрої для з'єднання країв гумотканинної конвеєрної стрічки, що включає встановлені з обох боків конвеєрної стрічки верхню та нижню планки, виконані з центральним отвором, навколо отворів планок виконані опуклості, планки оснащені виступами на повернених один до одного боках та стягнуті між собою, згідно з корисною моделлю, передбачені наступні відміни: в отвір верхньої планки рухомо встановлений гвинт з плоскою головкою; отвір нижньої планки виконаний з різзю під гвинт. Крім цього до нижньої планки закріплена жорстко гайка, яка з'єднана з гвинтом; плоска головка гвинта виконана з внутрішнім шестигранником під ключ для обертання гвинта. Суть корисної моделі пояснюється кресленням, де на фіг. 1 - зображений загальний вигляд пристрою у зборі; фіг. 2 - верхня планка; фіг. 3 - нижня планка у зборі з гайкою; фіг. 4 - нижня планка у зборі з гайкою; фіг. 5 - гвинт. Пристрій для з'єднання країв гумотканинної конвеєрної стрічки містить верхню планку 1 з центральним отвором 2, нижню планку 3 з отвором 4, навколо отворів 2,4 виконані опуклості 5,6, в отворі 4 планки 3 виконана різь під гвинт 7, планки 1, 3 оснащені виступами 8, розташованими у кутах планок 1, 3, гвинт 7 рухомо встановлений у отвір 2 планки 1, та має плоску головку 9, в якій виконаний внутрішній шестигранник 10 під ключ для обертання гвинта 7, планка 3 може бути виконана з гайкою 11, жорстко прикріпленою до планки 3. Пристрій працює наступним чином. Краї конвеєрної стрічки підрізають уступами так, щоб можна було з'єднати їх у стик. Підрізають шар стрічки, захоплюють кліщами підрізаний шар та розшаровують стрічку, одночасно підрізаючи її ножем до можливості захопити стрічку пристроєм, затискачем захоплюють відшаровану частину стрічки та знімають її. Підготовлені краї стрічки з'єднують внапуск, висвердлюють в стрічці отвори під пристрої для з'єднання країв підготовленої стрічки та встановлюють їх у кожний отвір, що виконаний в конвеєрній стрічці, в отвір 2 планки 1 вставляють гвинт 7, який, проходячи крізь отвір 4, виконаний з різзю нижньої планки 3, вгвинчується у різь отвору 4 планки 3 за допомогою ключа. При цьому виступи 8 на повернених один до одного боках і планок 1, 3 упираються в стрічку та не дають повертатися планкам 1,3; Таким же чином встановлюють й інші з'єднувальні пристрої в отвори, що виконані в конвеєрній стрічці. 1 UA 80211 U 5 Як варіант виконання пристрою є жорстке з'єднання нижньої планки 3 з гайкою 11, в яку вгвинчують гвинт 7, з'єднуючи планки 1,3. Застосування запропонованого пристрою дозволить підвищити міцність, збільшити надійність та довговічність з'єднання, зменшити металомісткість, спростити процес з'єднання країв стрічки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для з’єднання країв гумотканинної конвеєрної стрічки, що включає встановлені з обох боків конвеєрної стрічки верхню та нижню планки, кожна планка виконана з центральним отвором, навколо отворів обох планок виконані опуклості, планки оснащені виступами на повернених один до одного боках та стягнуті між собою, який відрізняється тим, що в отвір верхньої планки рухомо встановлений гвинт з плоскою головкою, а отвір нижньої планки виконаний з різзю під гвинт. 2. Пристрій за п. 1, який відрізняється тим, що до нижньої планки жорстко закріплена гайка, яка з'єднана з гвинтом. 3. Пристрій за п. 1, який відрізняється тим, що плоска головка гвинта виконана з внутрішнім шестигранником під ключ для обертання гвинта, або у вигляді торксу. 2 UA 80211 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
