Рекуператор тепла

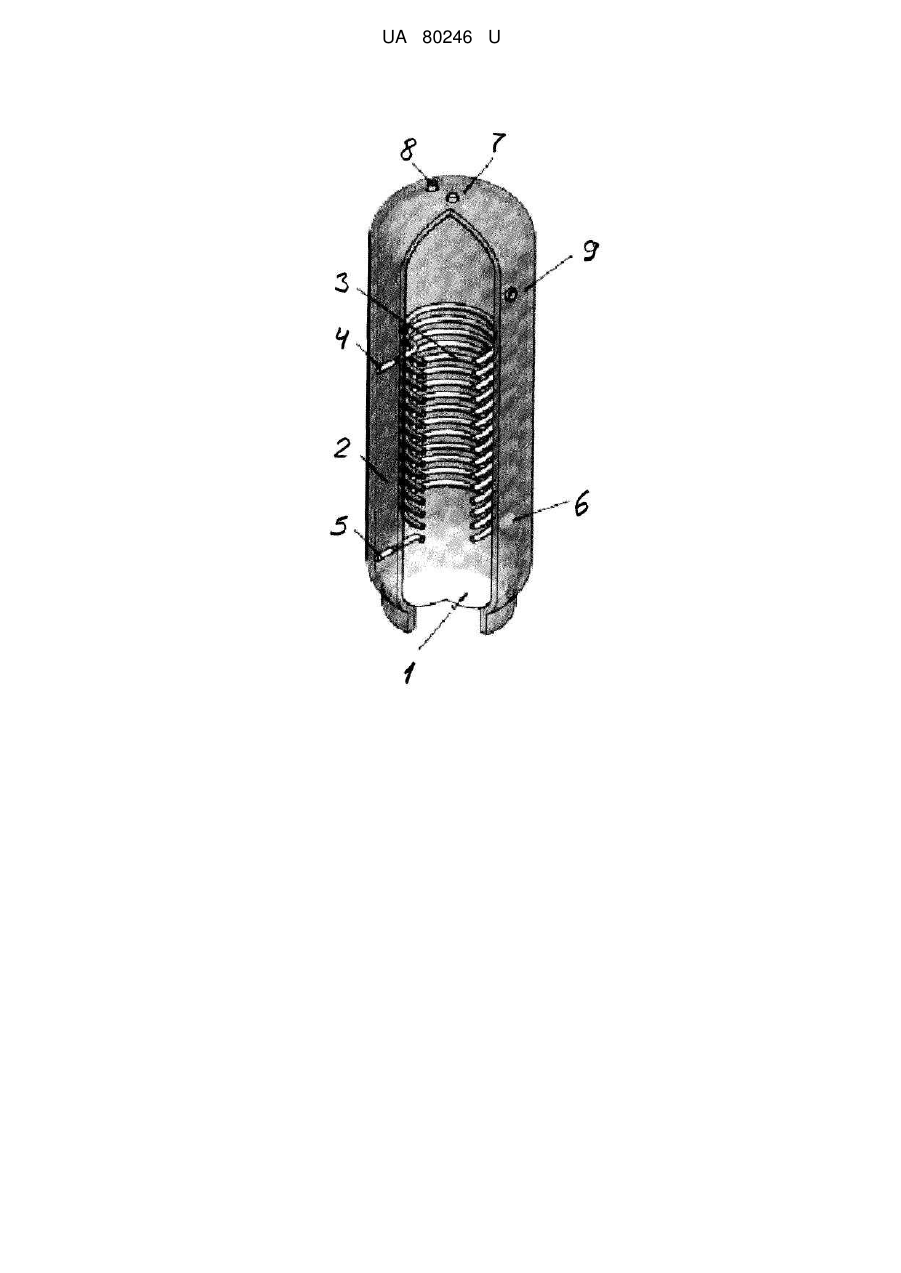

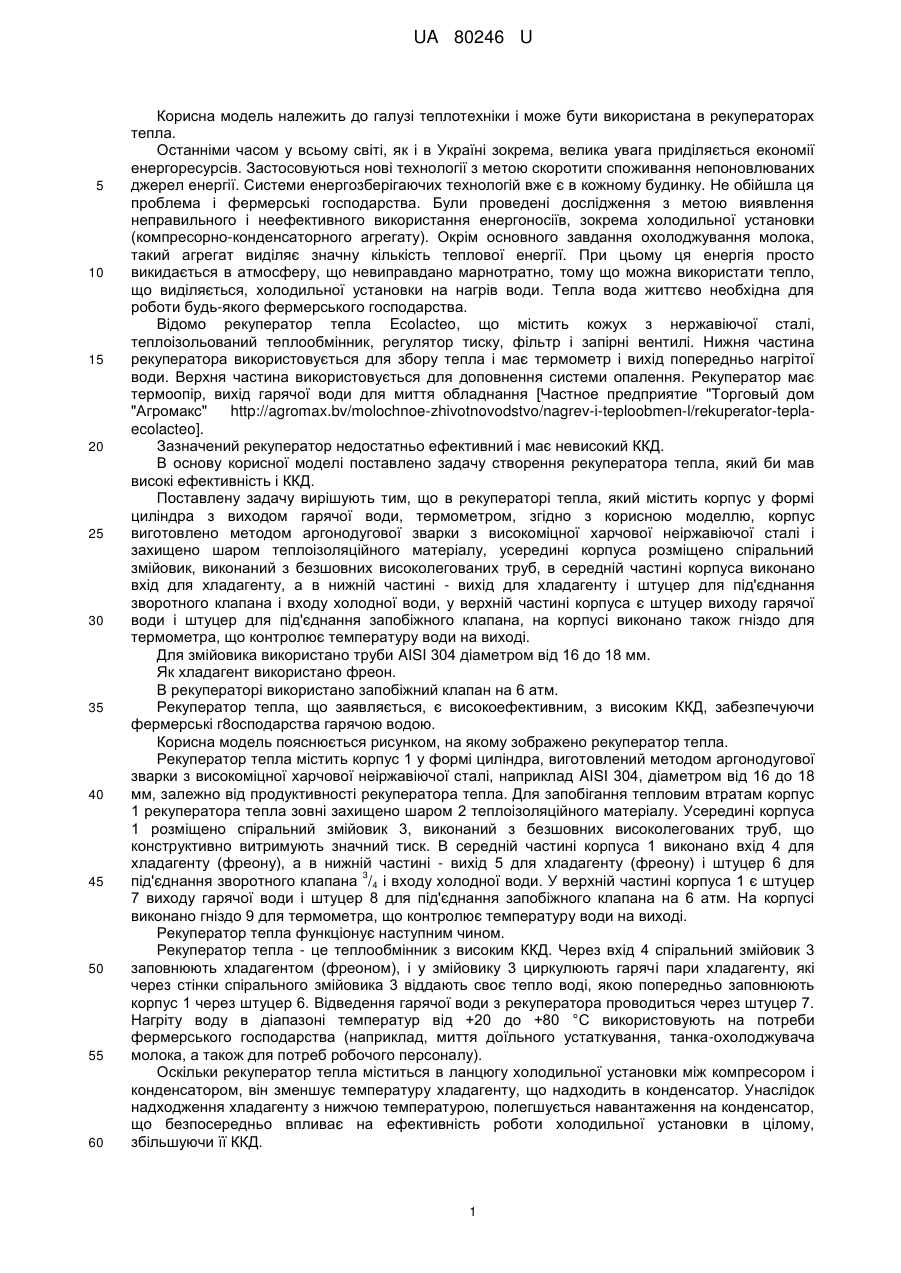

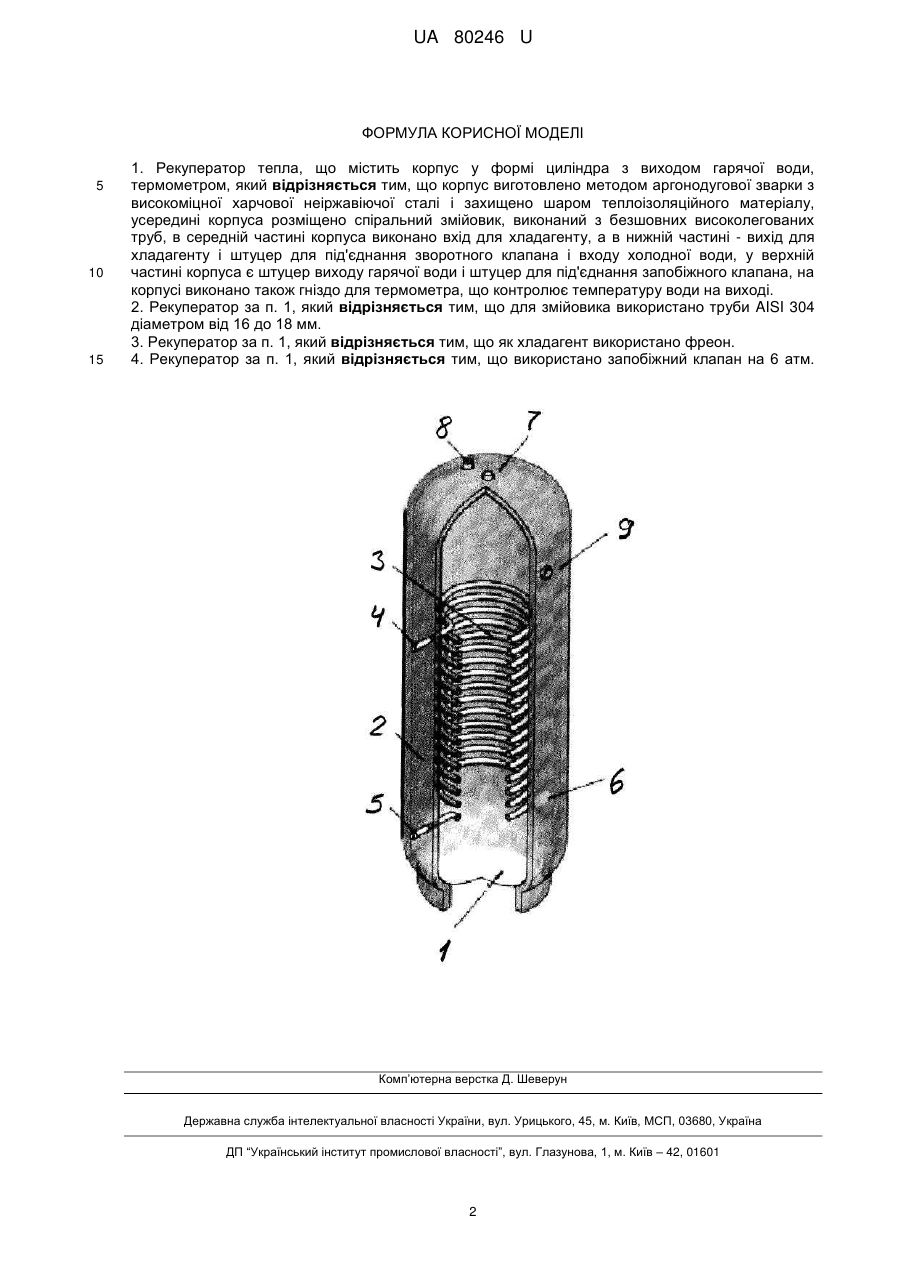

Реферат: Рекуператор тепла містить корпус у формі циліндра з виходом гарячої води, термометром. Корпус виготовлено методом аргонодугової зварки з високоміцної харчової неіржавіючої сталі і захищено шаром теплоізоляційного матеріалу. Усередині корпуса розміщено спіральний змійовик, виконаний з безшовних високолегованих труб, В середній частині корпуса виконано вхід для хладагенту. В нижній частині - вихід для хладагенту і штуцер для під'єднання зворотного клапана і входу холодної води. У верхній частині корпуса є штуцер виходу гарячої води і штуцер для під'єднання запобіжного клапана. На корпусі виконано гніздо для термометра, що контролює температуру води на виході. UA 80246 U (12) UA 80246 U UA 80246 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплотехніки і може бути використана в рекуператорах тепла. Останніми часом у всьому світі, як і в Україні зокрема, велика увага приділяється економії енергоресурсів. Застосовуються нові технології з метою скоротити споживання непоновлюваних джерел енергії. Системи енергозберігаючих технологій вже є в кожному будинку. Не обійшла ця проблема і фермерські господарства. Були проведені дослідження з метою виявлення неправильного і неефективного використання енергоносіїв, зокрема холодильної установки (компресорно-конденсаторного агрегату). Окрім основного завдання охолоджування молока, такий агрегат виділяє значну кількість теплової енергії. При цьому ця енергія просто викидається в атмосферу, що невиправдано марнотратно, тому що можна використати тепло, що виділяється, холодильної установки на нагрів води. Тепла вода життєво необхідна для роботи будь-якого фермерського господарства. Відомо рекуператор тепла Ecolacteo, що містить кожух з нержавіючої сталі, теплоізольований теплообмінник, регулятор тиску, фільтр і запірні вентилі. Нижня частина рекуператора використовується для збору тепла і має термометр і вихід попередньо нагрітої води. Верхня частина використовується для доповнення системи опалення. Рекуператор має термоопір, вихід гарячої води для миття обладнання [Частное предприятие "Торговый дом "Агромакс" http://agromax.bv/molochnoe-zhivotnovodstvo/nagrev-i-teploobmen-l/rekuperator-teplaecolacteo]. Зазначений рекуператор недостатньо ефективний і має невисокий ККД. В основу корисної моделі поставлено задачу створення рекуператора тепла, який би мав високі ефективність і ККД. Поставлену задачу вирішують тим, що в рекуператорі тепла, який містить корпус у формі циліндра з виходом гарячої води, термометром, згідно з корисною моделлю, корпус виготовлено методом аргонодугової зварки з високоміцної харчової неіржавіючої сталі і захищено шаром теплоізоляційного матеріалу, усередині корпуса розміщено спіральний змійовик, виконаний з безшовних високолегованих труб, в середній частині корпуса виконано вхід для хладагенту, а в нижній частині - вихід для хладагенту і штуцер для під'єднання зворотного клапана і входу холодної води, у верхній частині корпуса є штуцер виходу гарячої води і штуцер для під'єднання запобіжного клапана, на корпусі виконано також гніздо для термометра, що контролює температуру води на виході. Для змійовика використано труби AISI 304 діаметром від 16 до 18 мм. Як хладагент використано фреон. В рекуператорі використано запобіжний клапан на 6 атм. Рекуператор тепла, що заявляється, є високоефективним, з високим ККД, забезпечуючи фермерські г8осподарства гарячою водою. Корисна модель пояснюється рисунком, на якому зображено рекуператор тепла. Рекуператор тепла містить корпус 1 у формі циліндра, виготовлений методом аргонодугової зварки з високоміцної харчової неіржавіючої сталі, наприклад AISI 304, діаметром від 16 до 18 мм, залежно від продуктивності рекуператора тепла. Для запобігання тепловим втратам корпус 1 рекуператора тепла зовні захищено шаром 2 теплоізоляційного матеріалу. Усередині корпуса 1 розміщено спіральний змійовик 3, виконаний з безшовних високолегованих труб, що конструктивно витримують значний тиск. В середній частині корпуса 1 виконано вхід 4 для хладагенту (фреону), а в нижній частині - вихід 5 для хладагенту (фреону) і штуцер 6 для 3 під'єднання зворотного клапана /4 і входу холодної води. У верхній частині корпуса 1 є штуцер 7 виходу гарячої води і штуцер 8 для під'єднання запобіжного клапана на 6 атм. На корпусі виконано гніздо 9 для термометра, що контролює температуру води на виході. Рекуператор тепла функціонує наступним чином. Рекуператор тепла - це теплообмінник з високим ККД. Через вхід 4 спіральний змійовик 3 заповнюють хладагентом (фреоном), і у змійовику 3 циркулюють гарячі пари хладагенту, які через стінки спірального змійовика 3 віддають своє тепло воді, якою попередньо заповнюють корпус 1 через штуцер 6. Відведення гарячої води з рекуператора проводиться через штуцер 7. Нагріту воду в діапазоні температур від +20 до +80 °С використовують на потреби фермерського господарства (наприклад, миття доїльного устаткування, танка-охолоджувача молока, а також для потреб робочого персоналу). Оскільки рекуператор тепла міститься в ланцюгу холодильної установки між компресором і конденсатором, він зменшує температуру хладагенту, що надходить в конденсатор. Унаслідок надходження хладагенту з нижчою температурою, полегшується навантаження на конденсатор, що безпосередньо впливає на ефективність роботи холодильної установки в цілому, збільшуючи її ККД. 1 UA 80246 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Рекуператор тепла, що містить корпус у формі циліндра з виходом гарячої води, термометром, який відрізняється тим, що корпус виготовлено методом аргонодугової зварки з високоміцної харчової неіржавіючої сталі і захищено шаром теплоізоляційного матеріалу, усередині корпуса розміщено спіральний змійовик, виконаний з безшовних високолегованих труб, в середній частині корпуса виконано вхід для хладагенту, а в нижній частині - вихід для хладагенту і штуцер для під'єднання зворотного клапана і входу холодної води, у верхній частині корпуса є штуцер виходу гарячої води і штуцер для під'єднання запобіжного клапана, на корпусі виконано також гніздо для термометра, що контролює температуру води на виході. 2. Рекуператор за п. 1, який відрізняється тим, що для змійовика використано труби AISI 304 діаметром від 16 до 18 мм. 3. Рекуператор за п. 1, який відрізняється тим, що як хладагент використано фреон. 4. Рекуператор за п. 1, який відрізняється тим, що використано запобіжний клапан на 6 атм. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
