Рекуператор
Формула / Реферат
1. Рекуператор, що містить два співвісних циліндричних корпуси різного діаметра з вентиляторами і теплообмінником, який відрізняється тим, що міжкорпусний простір розділено суцільною перегородкою на два кільцевих канали - припливний і витяжний, кожен з яких з'єднаний кільцевим рядом отворів з простором внутрішнього корпусу, що має між двома вентиляторами вертикальну перегородку з отворами для пучка тонкостінних гофрованих труб, протилежні кінці яких закріплено в отворах витяжного каналу.
2. Рекуператор за п. 1., який відрізняється тим, що в міжтрубному просторі теплообмінника поздовжньо укладені гвинтоподібні смужки - завихрювачі з тонкого металу.
Текст

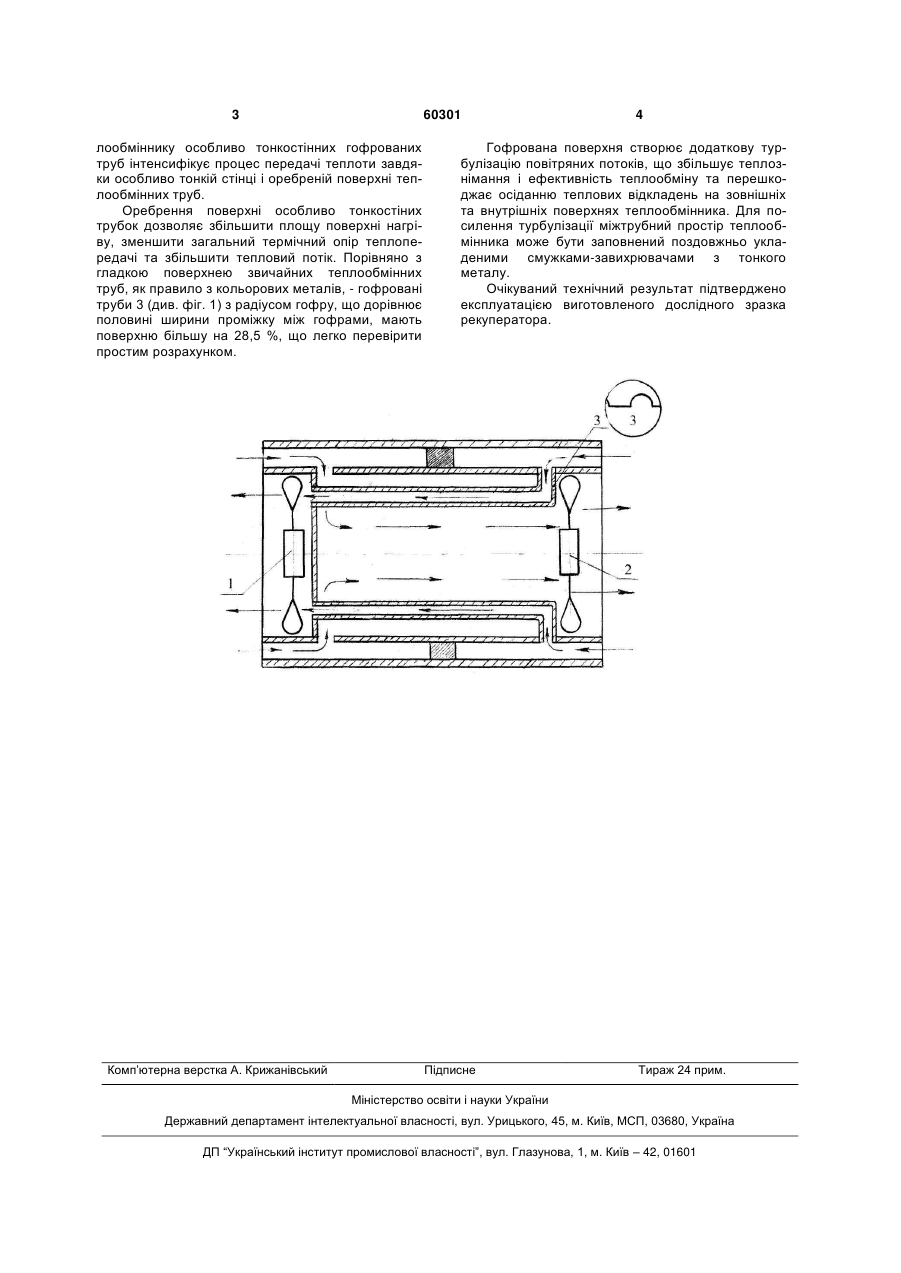

1. Рекуператор, що містить два співвісних циліндричних корпуси різного діаметра з вентиляторами і теплообмінником, який відрізняється тим, що міжкорпусний простір розділено суцільною перегородкою на два кільцевих канали - припливний 3 60301 лообміннику особливо тонкостінних гофрованих труб інтенсифікує процес передачі теплоти завдяки особливо тонкій стінці і оребреній поверхні теплообмінних труб. Оребрення поверхні особливо тонкостіних трубок дозволяє збільшити площу поверхні нагріву, зменшити загальний термічний опір теплопередачі та збільшити тепловий потік. Порівняно з гладкою поверхнею звичайних теплообмінних труб, як правило з кольорових металів, - гофровані труби 3 (див. фіг. 1) з радіусом гофру, що дорівнює половині ширини проміжку між гофрами, мають поверхню більшу на 28,5 %, що легко перевірити простим розрахунком. Комп’ютерна верстка А. Крижанівський 4 Гофрована поверхня створює додаткову турбулізацію повітряних потоків, що збільшує теплознімання і ефективність теплообміну та перешкоджає осіданню теплових відкладень на зовнішніх та внутрішніх поверхнях теплообмінника. Для посилення турбулізації міжтрубний простір теплообмінника може бути заповнений поздовжньо укладеними смужками-завихрювачами з тонкого металу. Очікуваний технічний результат підтверджено експлуатацією виготовленого дослідного зразка рекуператора. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRecuperator
Автори англійськоюSlavinskyi Stanislav Fedorovych
Назва патенту російськоюРекуператор
Автори російськоюСлавинский Станислав Федорович
МПК / Мітки
МПК: F24F 7/06
Мітки: рекуператор
Код посилання
<a href="https://ua.patents.su/2-60301-rekuperator.html" target="_blank" rel="follow" title="База патентів України">Рекуператор</a>
Рекуператор
Номер патенту: 2591
Опубліковано: 26.12.1994
Автори: Затопляєв Григорій Михайлович, Лаврентьєв Олександр Олександрович, Губинський Володимир Йосипович, Пеккер Олександр Миколайович, Деревянко Михайло Миколайович, Патока Євген Іванович, Мелещик Володимир Адамович, Руденко Олександр Олександрович
МПК: F23L 15/04
Мітки: рекуператор
Формула / Реферат:
Рекуператор, содержащий установленный в канале теплообменивающейся среды коридорный пучок труб, в зазорах между которыми вдоль продольных осей труб установлены турбулизаторы в виде пластин, каждая из которых снабжена продольным ребром, скрепленным с ней по ее продольной оси симметрии, отличающийся тем, что, с целью интенсификации теплоотдачи, каждая пластина размещена поперечно относительно потока теплообменивающейся среды и своей...
Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках
Номер патенту: 27057
Опубліковано: 10.10.2007
Автор: Кузич Роман Васильович
МПК: F24F 7/00
Мітки: вентиляційного, тепла, рекуператор, трубчатий, зустрічних, повітря, потоках
Формула / Реферат:

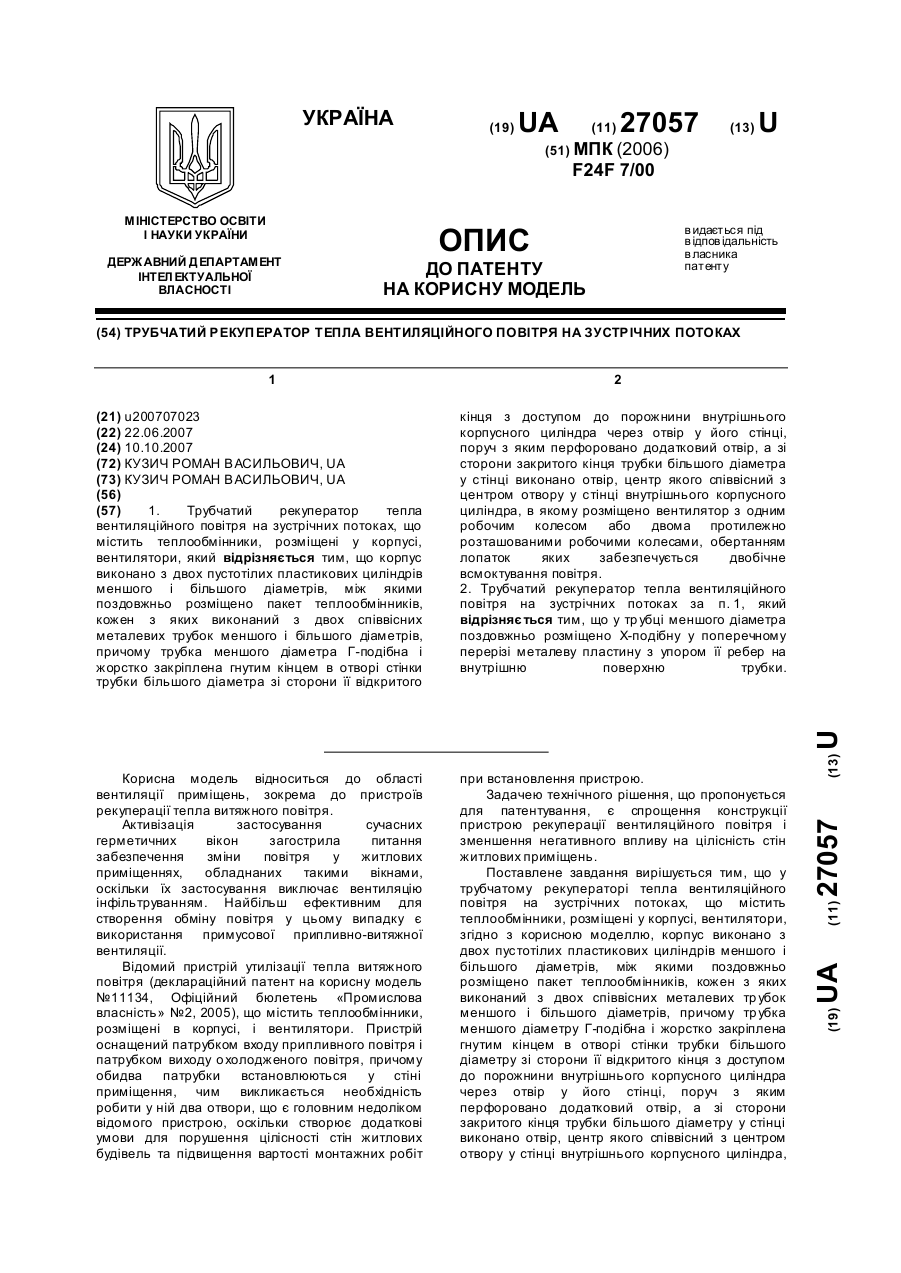

1. Трубчатий рекуператор тепла вентиляційного повітря на зустрічних потоках, що містить теплообмінники, розміщені у корпусі, вентилятори, який відрізняється тим, що корпус виконано з двох пустотілих пластикових циліндрів меншого і більшого діаметрів, між якими поздовжньо розміщено пакет теплообмінників, кожен з яких виконаний з двох співвісних металевих трубок меншого і більшого діаметрів, причому трубка меншого діаметра Г-подібна і жорстко...
