F16H 3/00 — Зубчасті передачі з змінною швидкістю або з реверсированием

Номер патенту: 115332

Опубліковано: 25.10.2017

Автори: Лукаш Ян, Лукеш Мірослав, Слезак Мартін

МПК: F16H 37/04, F16H 3/00

Мітки: двопотокова, двома, вихідного, потоку, чином, реверсивна, машин, головним, передач, коробка, будівельних, засобів, автотранспортних, гілками

Формула / Реферат:

Реверсивна двопотокова коробка передач для автотранспортних засобів і будівельних машин з двома гілками вихідного потоку, що містить вхідний вал (13) і вихідний вал (10) коробки передач, розташовані коаксіально, при цьому привід від вхідного вала (13) пов'язаний з першою дисковою муфтою (1) та другою дисковою муфтою (2), причому вихідний вал (10) коробки передач пов'язаний з першою синхронізуючою муфтою (61) для введення у зачеплення...

Номер патенту: 108918

Опубліковано: 25.06.2015

Автори: Пасіка Вячеслав Романович, Пилип Роман Васильович, Кандяк Назар Мирослалович, Чехман Ярослав Іванович

МПК: B31B 1/14, B26F 1/38, F16D 25/00 ...

Мітки: ланки, переміщення, поступально-реверсивного, вихідної, пристрій

Формула / Реферат:

Пристрій поступально-реверсивного переміщення вихідної ланки, який містить зубчастий сектор (7), який має можливість входити в зачеплення з зубчастим колесом (9) і який жорстко кріпиться до коромисла (6), що зв′язане з шатуном (5), поводок (8), який одним кінцем зв′язаний з коромислом (6), а іншим - з зубчастим колесом (9), яке через паразитне зубчасте колесо (10) контактує з зубчастим колесом (13), що зблокований з сателітом...

Номер патенту: 108430

Опубліковано: 27.04.2015

Автори: Сахно Володимир Прохорович, Ковальчук Григорій Олексійович

МПК: B60K 17/06, B60K 20/00, F16H 55/02, F16H 3/00 ...

Мітки: коробка, дисками, зубчастою, пластинчастими, гідроприводом, пружинами, фіксуючими, безступінчаста, заднього, передач, ходу, передачею

Формула / Реферат:

Безступінчаста коробка передач з пластинчатими пружинами, фіксуючими дисками і гідроприводом та зубчастою передачею заднього ходу, який відрізняється тим, що містить два барабани, один з яких, ведучий, розташований на проміжному, а інший, ведений, - на вторинному валах, з пластинчатими пружинами, які в залежності від опору руху автомобіля, змінюють діаметри ведучого і веденого барабанів та величину крутного моменту, що передається, і...

Номер патенту: 101408

Опубліковано: 25.03.2013

Автори: Терницький Сергій Вікторович, Шустикевич Андрій Іванович, Матківська Мар'яна Ігорівна, Чехман Ярослав Іванович

МПК: F16H 3/00, F16H 9/00, F16D 21/00 ...

Мітки: переміщення, вихідної, поступально-реверсивного, пристрій, ланки

Формула / Реферат:

1. Пристрій поступально-реверсивного переміщення вихідної ланки, який містить привідний вал (3), ведуче конічне колесо (8), що зачіпляється з конічними колесами (7, 9), які встановлені на валу (3) вільно, півмуфту (5), яка почергово за допомогою важеля (14) з'єднується з півмуфтами (6, 10), жорстко з'єднаними з відповідними конічними колесами (7, 9), який відрізняється тим, що привідний вал (3) приводиться в рух від двигуна (1) через пасову...

Номер патенту: 64302

Опубліковано: 10.11.2011

Автори: Самородов Вадим Борисович, Мирошниченко Микола Васильович, Яловол Іван Володимирович, Деркач Олег Ігорович, Шуба Сергій Олександрович

МПК: F16H 3/00

Мітки: трансмісія, засобу, гідрооб'ємно-механічна, транспортного

Формула / Реферат:

1. Гідрооб'ємно-механічна трансмісія транспортного засобу, яка виконана по двопоточній схемі і складається з гідрооб'ємної передачі з гідронасосом, що регулюється, та гідромотором, що не регулюється, і механічної частини, яка складається з планетарних механізмів, зубчастих передач та пристроїв перемикання діапазонів, яка відрізняється тим, що як усі пристрої перемикання діапазонів використовуються фрикційні муфти.2....

Номер патенту: 63408

Опубліковано: 10.10.2011

Автор: Вишневський Георгій Іванович

МПК: F16H 59/00, F16H 3/00, F16H 33/00 ...

Мітки: варіатор-рекуператор

Формула / Реферат:

Варіатор-рекуператор, що містить варіатор зубчатий диференціальний, основний привід, маховик і муфти з'єднання, який відрізняється тим, що основний привід і маховик з'єднанні з ведучим валом варіатора за допомогою муфт, котрі в залежності від навантаження на веденому валу варіатора вмикаються-вимикаються.

Номер патенту: 53136

Опубліковано: 27.09.2010

Автори: Зубко Костянтин Антонович, Мартиненко Сергій Абелевич, Новосельский Григорій Миколайович

МПК: F16H 3/00

Мітки: зубчастій, варіатор

Формула / Реферат:

Зубчастий варіатор, що включає ведучий конус, ролик і проміжний вал, який відрізняється тим, що додатково має другий ведений конус, а ролик виконано у вигляді двох зубчастих коліс з можливістю переміщення вздовж проміжного вала і розташовано між двома конусами, на яких по гвинтовій лінії нарізані зуб'я, а самі конуси розташовані співвісно, кінцівками в різні боки.

Номер патенту: 48171

Опубліковано: 10.03.2010

Автори: Стрілець Володимир Миколайович, Стрілець Олег Романович

МПК: F16H 1/00, F16H 55/17, F16H 3/00 ...

Мітки: колесо, зубчасте

Формула / Реферат:

Зубчасте колесо, що містить зубчастий вінець і маточину, з'єднані між собою диском, яке відрізняється тим, що зуб виконаний порожнистим, причому порожнина виконана, наприклад, циліндричної форми, симетрично відносно радіальної лінії симетрії поперечного перерізу зуба і симетрично відносно ділильного кола зубчастого колеса на всій довжині зуба.

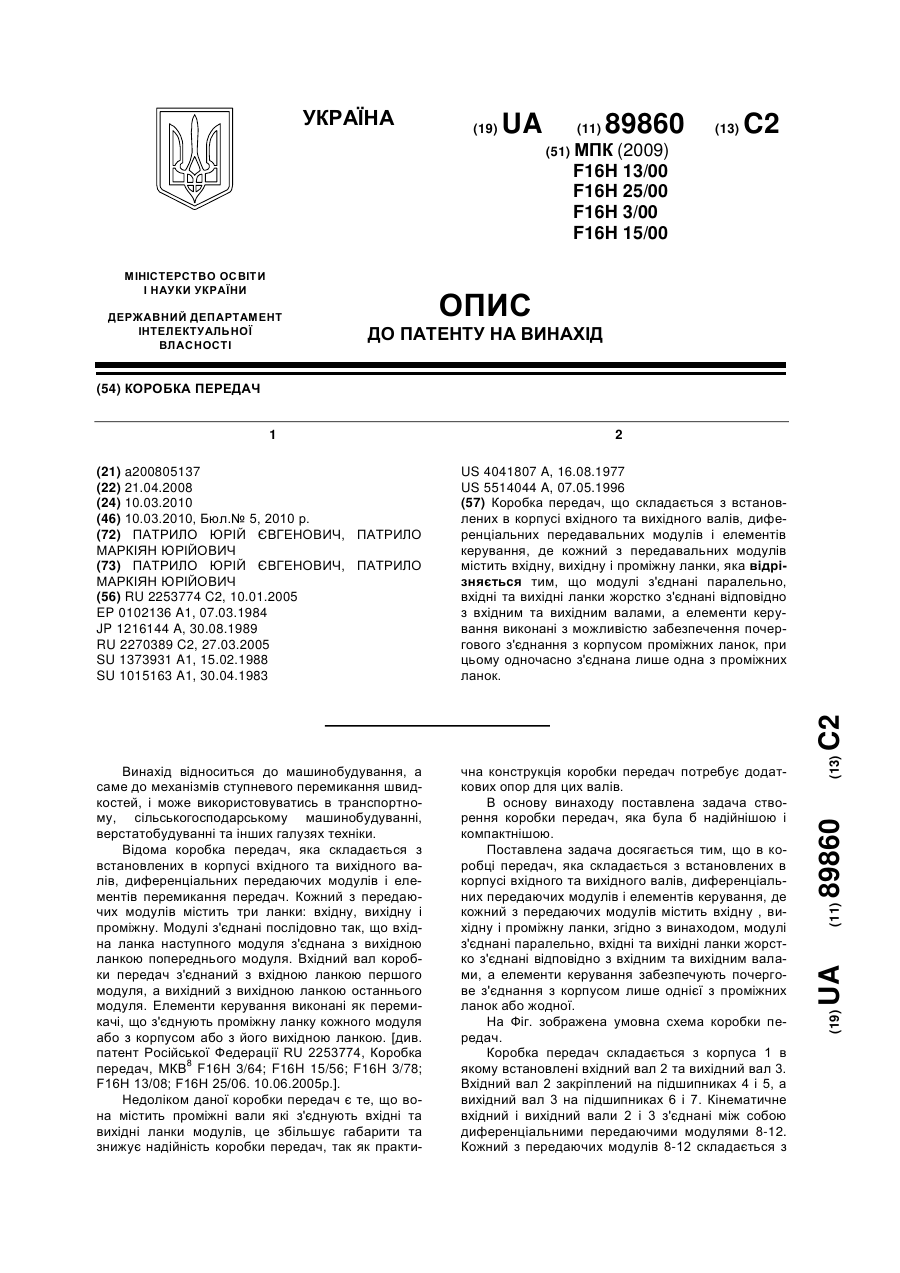

Номер патенту: 89860

Опубліковано: 10.03.2010

Автори: Патрило Юрій Євгенович, Патрило Маркіян Юрійович

МПК: F16H 25/00, F16H 15/00, F16H 13/00 ...

Мітки: коробка, передач

Формула / Реферат:

Коробка передач, що складається з встановлених в корпусі вхідного та вихідного валів, диференціальних передавальних модулів і елементів керування, де кожний з передавальних модулів містить вхідну, вихідну і проміжну ланки, яка відрізняється тим, що модулі з'єднані паралельно, вхідні та вихідні ланки жорстко з'єднані відповідно з вхідним та вихідним валами, а елементи керування виконані з можливістю забезпечення почергового з'єднання з...

Номер патенту: 89645

Опубліковано: 25.02.2010

Автори: Подзолков Олександр Іванович, Настасенко Валентин Олексійович, Проценко Владислав Олександрович, Дубовик Юрій Олександрович

МПК: F16H 3/00, F16H 1/00

Мітки: зубчасте, колесо, гвинтове

Формула / Реферат:

1. Гвинтове зубчасте колесо, що має пружні зубці з ніжками і головками, вершини яких належать зовнішній поверхні колеса і розділяються з ніжками ділильною поверхнею колеса, яке відрізняється тим, що в середній частині зубців, вздовж осі симетрії їх профілю, зі сторони їх вершин, виконані у радіальному напрямку прорізи, глибина яких більша, ніж висота головки зубців.2. Гвинтове зубчасте колесо за п. 1, яке відрізняється тим, що прорізи...

Номер патенту: 44774

Опубліковано: 12.10.2009

Автор: Вишневський Георгій Іванович

МПК: F16H 59/00, F16H 3/00, F16H 3/44 ...

Мітки: диференціальний, варіатор, зубчатий

Формула / Реферат:

1. Варіатор зубчатий диференціальний, що містить щонайменше два диференціали, ведучий і ведений вали, який відрізняється тим, що диференціали з'єднані (замкнені) між собою всіма однойменними ланками (водилами і сонячними колесами), ведучий і ведений вали з'єднані з одним із диференціалів, при цьому з ведучим валом і диференціалом з'єднання здійснюється за допомогою коромисла і важеля з можливістю переміщення останнього вздовж ведучого вала і...

Номер патенту: 21207

Опубліковано: 15.03.2007

Автор: Чугуй Володимир Леонідович

МПК: F16H 3/00

Мітки: планетарний, варіатор

Формула / Реферат:

Планетарний варіатор, що містить планетарний ряд у складі сонячного колеса, водила, сателіта, який відрізняється тим, що елементи вказаного (першого) планетарного ряду зблоковані з елементами другого планетарного ряду у вигляді блока-шестірні сонячного колеса першого ряду із сонячним колесом другого ряду і блока-шестірні сателіта першого ряду із сателітом другого ряду, причому сателіт другого ряду зв'язаний із сонячним колесом другого ряду...

Номер патенту: 77304

Опубліковано: 15.11.2006

Автор: Попов Олексій Павлович

МПК: F16H 1/00, F16H 3/00

Мітки: зубчаста, твірними, зубів, криволінійними, передача

Формула / Реферат:

Зубчаста передача, що містить ведуче та ведене зубчасті колеса з розташованими на них поздовжньо коригованими евольвентними зубами, що знаходяться між собою в зачепленні, яка відрізняється тим, що твірні бічних поверхонь зубів ведучого зубчастого колеса виконані криволінійними, при цьому товщина зубів S(y) від їх середини до торців зменшується за нелінійним законом, тобто:

Номер патенту: 17571

Опубліковано: 16.10.2006

Автори: Глазков Дмитро Сергійович, Богуцкий Володимир Борисович

МПК: F16H 3/00

Мітки: редуктор, кульковий, черв'ячний

Формула / Реферат:

Кульковий черв'ячний редуктор, що складається з однозахідного черв'яка і черв'ячного колеса, який відрізняється тим, що в зоні контакту черв'яка і черв'ячного колеса постійно знаходяться кульки.

Номер патенту: 76881

Опубліковано: 15.09.2006

Автор: Попов Олексій Павлович

МПК: F16H 1/00, F16H 55/02, F16H 3/00 ...

Мітки: ніжками, модифікованими, передача, зубів, зубчаста

Формула / Реферат:

Зубчаста передача, що містить ведуче та ведене зубчасті колеса з розташованими на них модифікованими евольвентними зубами, що складаються з головок та ніжок, які знаходяться між собою в зачепленні, яка відрізняється тим, що евольвенті криві бічних профілів ніжок зубів ведучого зубчастого колеса з одного (нереверсивна передача) або з обох (реверсивна передача) боків на відстані

Номер патенту: 53044

Опубліковано: 15.01.2003

Автори: Васильковський Михайло Ігорович, Мороз Сергій Миколайович, Косінов Михайло Михайлович

МПК: F16H 3/00, A01B 71/00

Мітки: коробка, передач, зміни

Формула / Реферат:

1. Коробка зміни передач, яка включає розміщені в корпусі паралельні між собою вхідний, проміжний та вихідний вали, послідовно зв'язані двоступінчастою циліндричною зубчастою передачею, яка відрізняється тим, що її другий ступінь повернуто за годинниковою стрілкою на кут , при цьому величина кута  між...

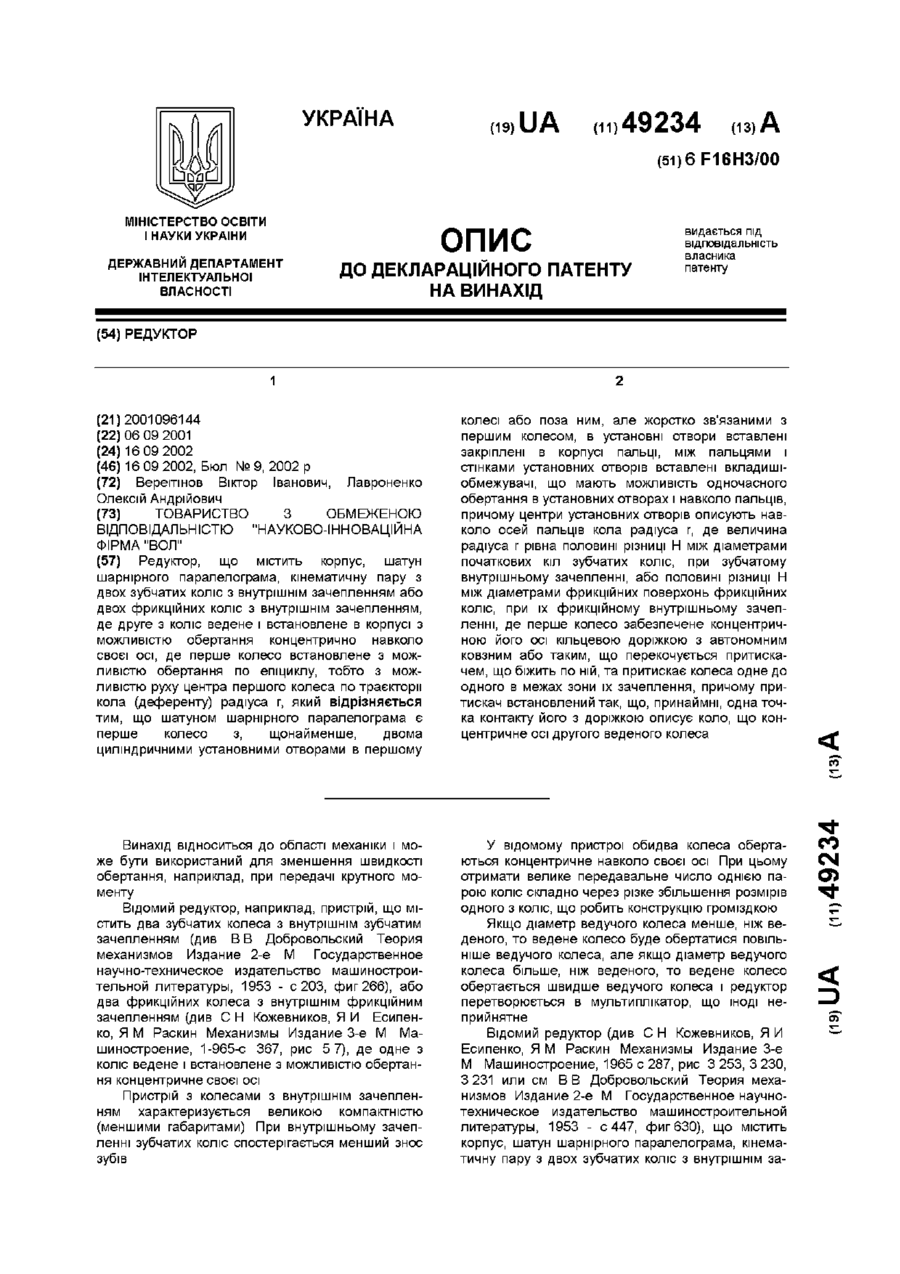

Номер патенту: 49234

Опубліковано: 16.09.2002

Автори: Лавроненко Олексій Андрійович, Вереітінов Віктор Іванович

МПК: F16H 3/00

Мітки: редуктор

Формула / Реферат:

Редуктор, що містить корпус, шатун шарнірного паралелограма, кінематичну пару з двох зубчатих коліс з внутрішнім зачепленням або двох фрикційних коліс з внутрішнім зачепленням, де друге з коліс ведене і встановлене в корпусі з можливістю обертання концентрично навколо своєї осі, де перше колесо встановлене з можливістю обертання по епіциклу, тобто з можливістю руху центра першого колеса по траєкторії кола (деференту) радіуса r, який...

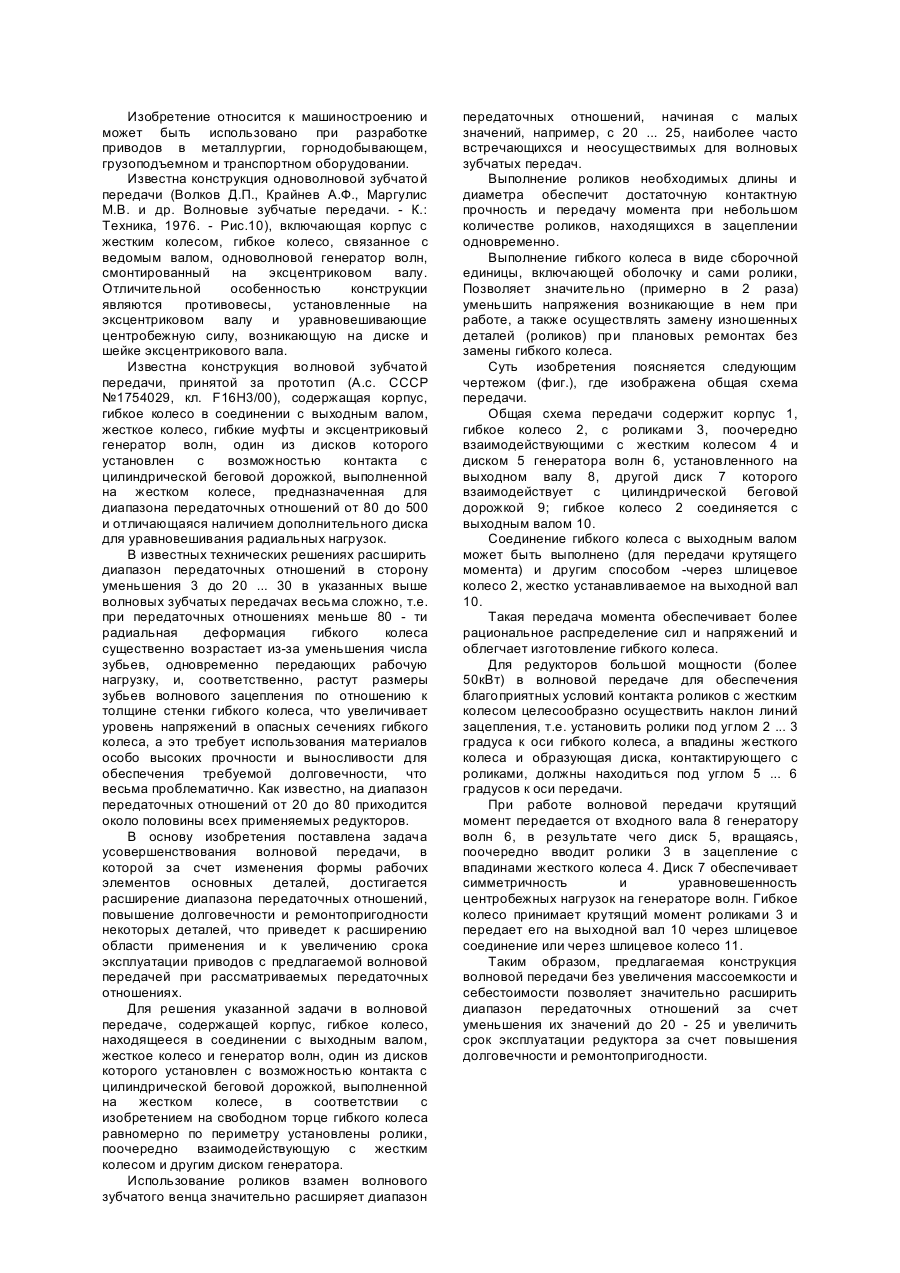

Номер патенту: 20701

Опубліковано: 07.10.1997

Автори: Сойбельман Ігор Борисович, Яресько Андрій Викторович, Маргуліс Михайло Володимирович, Зорін Ігор Васильович

МПК: F16H 3/00

Мітки: передача, хвильова

Формула / Реферат:

Волновая передача, содержащая корпус, гиб­кое колесо, находящееся в соединении с выходным валом, жесткое колесо и генератор волн, один из дисков которого установлен с возможностью кон­такта с цилиндрической беговой дорожкой, выпол­ненной на жестком колесе, отличающаяся тем, что на свободном торце гибкого колеса равномерно по периметру установлены ролики, поочередно взаимодействующие с жестким колесом и другим диском генератора волн.

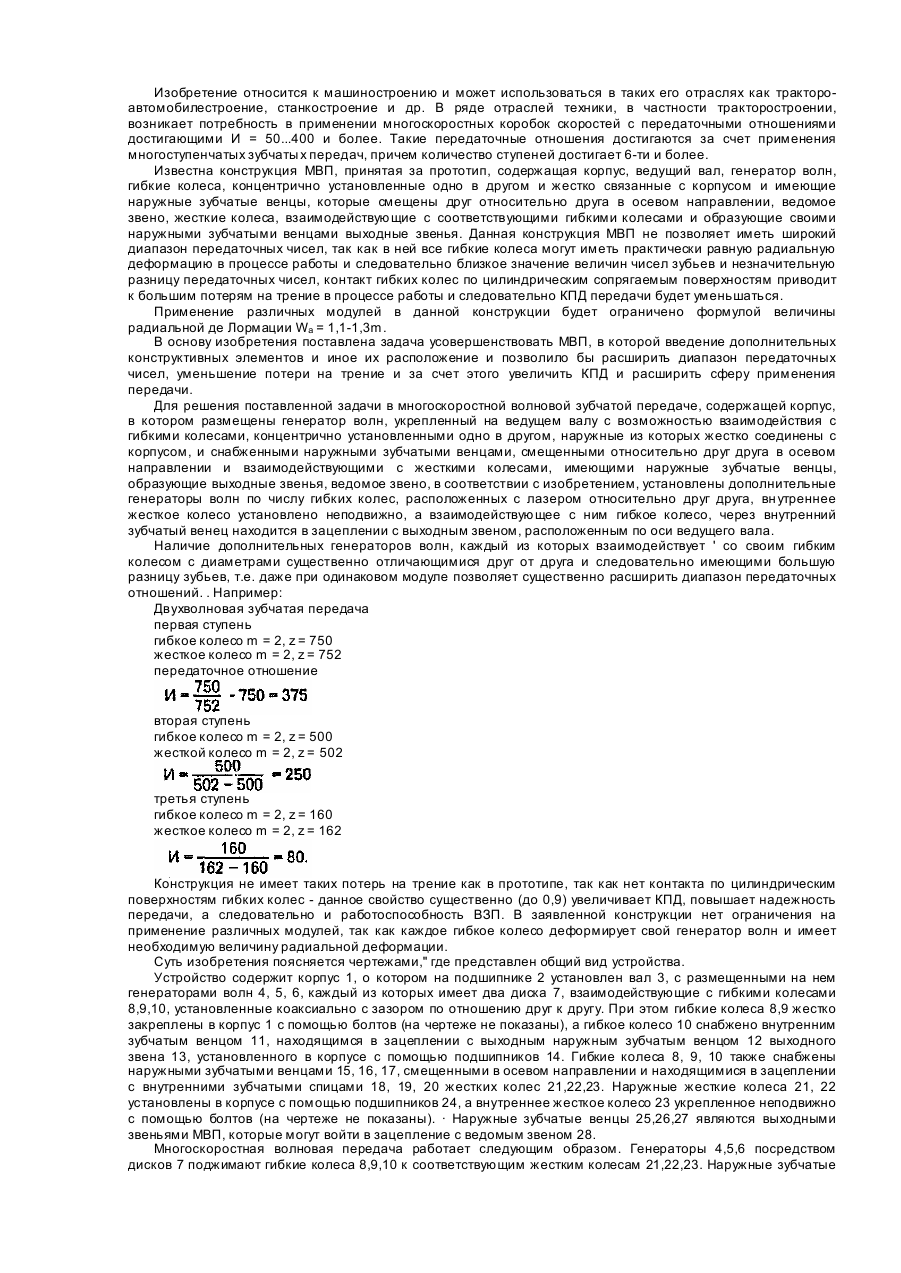

Номер патенту: 12594

Опубліковано: 28.02.1997

Автори: Маргуліс Михайло Володимирович, Просянюк Віталій Вікторович

МПК: F16H 3/00

Мітки: хвильова, передача, багатошвидкісна

Формула / Реферат:

Многоскоростная волновая передача, содер­жащая корпус, в котором размещен генератор волн, укрепленный на ведущем валу с возможно­стью взаимодействия с гибкими колесами, концен­тричне установленными одно в другом, наружные из которых жестко соединены с корпусом, и снаб­женными наружными зубчатыми венцами, сме­щенными относительно друг друга в осевом направлении и взаимодействующими с жесткими колесами, имеющими наружные зубчатые венцы,...
