Спосіб і установка для одержання і розпилення вогнегасного засобу

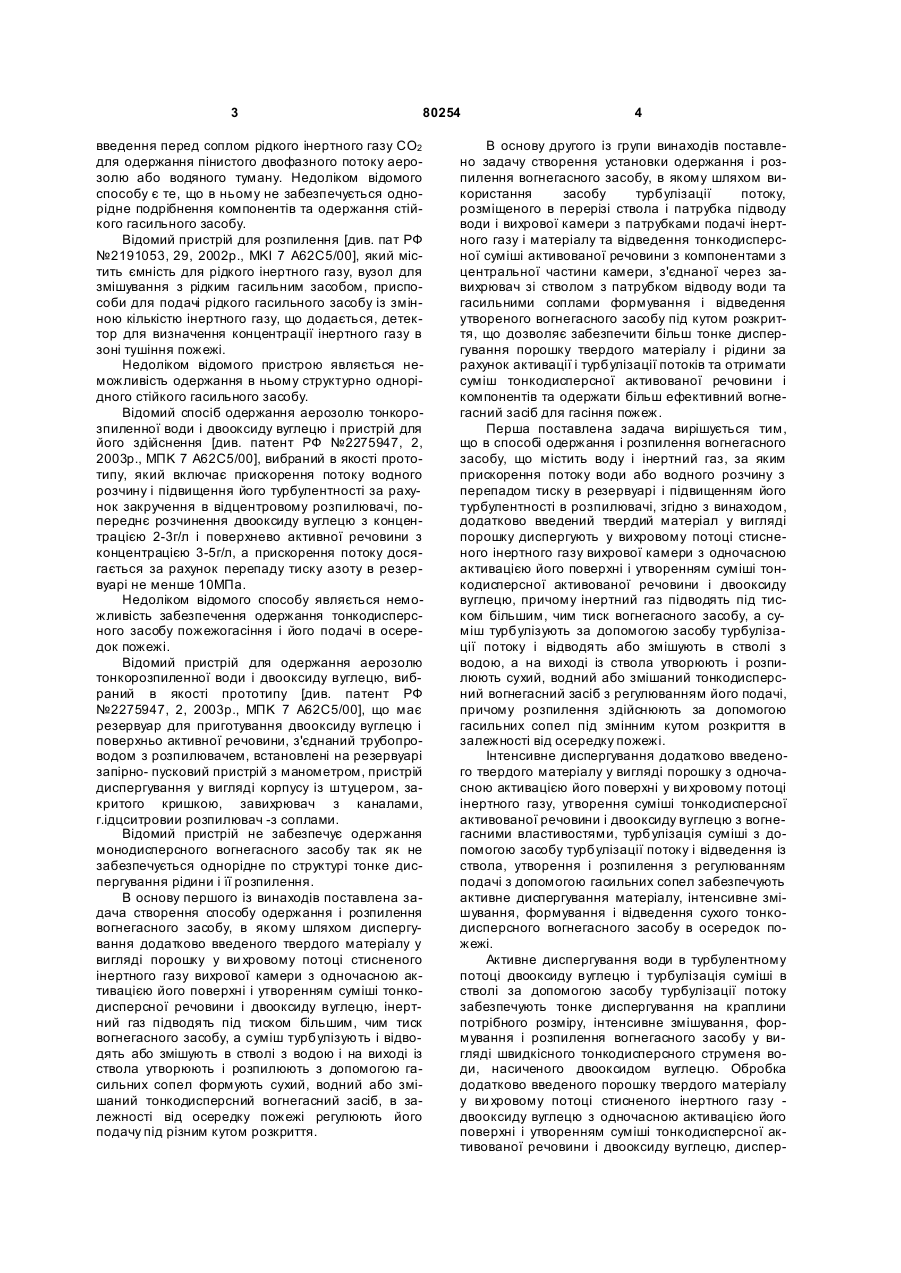

1. Спосіб одержання і розпилення вогнегасного засобу, до складу якого входять вода і інертний газ, шляхом прискорення потоку води або водного розчину з перепадом тиску в резервуарі і підвищенням його турбулентності в розпилювачі, який відрізняє ться тим, що додатково вводять твердий матеріал у вигляді порошку, який диспергують у ви хровому потоці стисненого інертного газу вихрової камери з одночасною активацією його поверхні і утворенням суміші тонкодисперсної активованої речовини і двооксиду вуглецю, причому інертний газ підводять під тиском, більшим, ніж тиск вогнегасного засобу, а суміш турбулізують за допомогою засобу турбулізації потоку і відводять або змішують в стволі з водою, а на виході із ство C2 2 80254 1 3 80254 введення перед соплом рідкого інертного газу СО2 для одержання пінистого двофазного потоку аерозолю або водяного туману. Недоліком відомого способу є те, що в ньому не забезпечується однорідне подрібнення компонентів та одержання стійкого гасильного засобу. Відомий пристрій для розпилення [див. пат РФ №2191053, 29, 2002р., MKI 7 A62С5/00], який містить ємність для рідкого інертного газу, вузол для змішування з рідким гасильним засобом, приспособи для подачі рідкого гасильного засобу із змінною кількістю інертного газу, що додається, детектор для визначення концентрації інертного газу в зоні тушіння пожежі. Недоліком відомого пристрою являється неможливість одержання в ньому структурно однорідного стійкого гасильного засобу. Відомий спосіб одержання аерозолю тонкорозпиленної води і двооксиду вуглецю і пристрій для його здійснення [див. патент РФ №2275947, 2, 2003p., MПK 7 А62С5/00], вибраний в якості прототипу, який включає прискорення потоку водного розчину і підвищення його турбулентності за рахунок закручення в відцентровому розпилювачі, попереднє розчинення двооксиду вуглецю з концентрацією 2-3г/л і поверхнево активної речовини з концентрацією 3-5г/л, а прискорення потоку досягається за рахунок перепаду тиску азоту в резервуарі не менше 10МПа. Недоліком відомого способу являється неможливість забезпечення одержання тонкодисперсного засобу пожежогасіння і його подачі в осередок пожежі. Відомий пристрій для одержання аерозолю тонкорозпиленної води і двооксиду вуглецю, вибраний в якості прототипу [див. патент РФ №2275947, 2, 2003p., MПK 7 А62С5/00], що має резервуар для приготування двооксиду вуглецю і поверхньо активної речовини, з'єднаний трубопроводом з розпилювачем, встановлені на резервуарі запірно- пусковий пристрій з манометром, пристрій диспергування у вигляді корпусу із штуцером, закритого кришкою, завихрювач з каналами, г.ідцситровии розпилювач -з соплами. Відомий пристрій не забезпечує одержання монодисперсного вогнегасного засобу так як не забезпечується однорідне по структурі тонке диспергування рідини і її розпилення. В основу першого із винаходів поставлена задача створення способу одержання і розпилення вогнегасного засобу, в якому шляхом диспергування додатково введеного твердого матеріалу у вигляді порошку у ви хровому потоці стисненого інертного газу вихрової камери з одночасною активацією його поверхні і утворенням суміші тонкодисперсної речовини і двооксиду вуглецю, інертний газ підводять під тиском більшим, чим тиск вогнегасного засобу, а суміш турбулізують і відводять або змішують в стволі з водою і на виході із ствола утворюють і розпилюють з допомогою гасильних сопел формують сухий, водний або змішаний тонкодисперсний вогнегасний засіб, в залежності від осередку пожежі регулюють його подачу під різним кутом розкриття. 4 В основу другого із групи винаходів поставлено задачу створення установки одержання і розпилення вогнегасного засобу, в якому шляхом використання засобу турбулізації потоку, розміщеного в перерізі ствола і патрубка підводу води і вихрової камери з патрубками подачі інертного газу і матеріалу та відведення тонкодисперсної суміші активованої речовини з компонентами з центральної частини камери, з'єднаної через завихрювач зі стволом з патрубком відводу води та гасильними соплами формування і відведення утвореного вогнегасного засобу під кутом розкриття, що дозволяє забезпечити більш тонке диспергування порошку твердого матеріалу і рідини за рахунок активації і турбулізації потоків та отримати суміш тонкодисперсної активованої речовини і компонентів та одержати більш ефективний вогнегасний засіб для гасіння пожеж . Перша поставлена задача вирішується тим, що в способі одержання і розпилення вогнегасного засобу, що містить воду і інертний газ, за яким прискорення потоку води або водного розчину з перепадом тиску в резервуарі і підвищенням його турбулентності в розпилювачі, згідно з винаходом, додатково введений твердий матеріал у вигляді порошку диспергують у вихровому потоці стисненого інертного газу вихрової камери з одночасною активацією його поверхні і утворенням суміші тонкодисперсної активованої речовини і двооксиду вуглецю, причому інертний газ підводять під тиском більшим, чим тиск вогнегасного засобу, а суміш турбулізують за допомогою засобу турбулізації потоку і відводять або змішують в стволі з водою, а на виході із ствола утворюють і розпилюють сухий, водний або змішаний тонкодисперсний вогнегасний засіб з регулюванням його подачі, причому розпилення здійснюють за допомогою гасильних сопел під змінним кутом розкриття в залежності від осередку пожежі. Інтенсивне диспергування додатково введеного твердого матеріалу у вигляді порошку з одночасною активацією його поверхні у ви хровому потоці інертного газу, утворення суміші тонкодисперсної активованої речовини і двооксиду вуглецю з вогнегасними властивостями, турбулізація суміші з допомогою засобу турбулізації потоку і відведення із ствола, утворення і розпилення з регулюванням подачі з допомогою гасильних сопел забезпечують активне диспергування матеріалу, інтенсивне змішування, формування і відведення сухого тонкодисперсного вогнегасного засобу в осередок пожежі. Активне диспергування води в турбулентному потоці двооксиду вуглецю і турбулізація суміші в стволі за допомогою засобу турбулізації потоку забезпечують тонке диспергування на краплини потрібного розміру, інтенсивне змішування, формування і розпилення вогнегасного засобу у вигляді швидкісного тонкодисперсного струменя води, насиченого двооксидом вуглецю. Обробка додатково введеного порошку твердого матеріалу у ви хровому потоці стисненого інертного газу двооксиду вуглецю з одночасною активацією його поверхні і утворенням суміші тонкодисперсної активованої речовини і двооксиду вуглецю, диспер 5 80254 гованих крапель води, турбулізація потоку забезпечують одержання вогнегасного агента з новими якостями сформування і відведення під змінним кутом розкриття в залежності від осередку пожежі, тобто досягається очікуваний технічний результат. За рахунок утворення тонкодисперсної суміші активованої речовини, двооксиду вуглецю, тонкорозпиленої води, їх турбулізації в стволі, на виході із якого утворюють і розпилюють сухий, водний або змішаний тонкодисперсний вогнегасний засіб, забезпечується його формування і розпилення з допомогою гасильних сопел в залежності від осередку пожежі. Таким чином досягається очікуваний технічний результат. Друга поставлена задача вирішується тим, що в установці для одержання і розпилення вогнегасного засобу, що містить резервуари інертного газу і води із встановленими на них запірно - пусковими пристроями з манометром, пристрій диспергування з кришкою та штуцером, завихрювач з каналами, розпилювач з соплами, згідно з винаходом, додатково містить засіб турбулізації потоку, розміщений в перерізі ствола і патрубка підводу води, а пристрій диспергування виконаний у вигляді вихрової камери з патрубками подачі інертного газу і твердого матеріалу у ви гляді порошку та відведення суміші тонкодисперсної активованої речовини з двооксидом вуглецю через кришку з центральної частини камери, та з'єднаний через завихрювач із стволом змішування активованої речовини з компонентами, що має гасильні сопла формування і відведення утвореного вогнегасного засобу під кутом розкриття, що регулюється в залежності від осередку пожежі. Виконання установки для одержання і розпилення вогнегасного засобу у вигляді комплексу високоефективних пристрої, зокрема пристроїв диспергування у вигляді вихрової камери з патрубками подачі інертного газу і матеріалу та відведення суміші тонкодисперсної активованої речовини з двооксидом вуглецю через патрубок з центральної частини камери, з'єднаної через завихрювач із стволом змішування сухої суміші з водою за допомогою засобу турбулізації потоку, розміщеного в перерізі ствола і патрубка підводу води, який має гасильні сопла формування і відведення утвореного вогпегаспого засобу, дозволяє створити принципово нове високоефективне обладнання для гасіння осередку пожеж, що значно розширює область використання цієї техніки. Спосіб одержання і розпилення вогнегасного засобу здійснюється на заявленій установці для одержання і розпилення вогнегасного засобу. Згідно з винаходом, що пропонується, спосіб одержання і розпилення вогнегасного засобу передбачає диспергування додатково введеного порошку твердого матеріалу у вихровому потоці стисненого інертного газу вихрової камери і одночасною активацією його поверхні, що дозволяє одержувати суміш диспергованої тонкодисперсної активованої речовини і двооксиду вуглецю з подальшою турбулізацією пилогазового потоку з інтенсивним змішуванням в стволі з водою, що диспергується на краплі відповідного розміру. 6 Турбулізація пилогазового і рідинних потоків в стволі з допомогою засобу турбулізації потоку спеціальної конструкції створює умови для активного їх змішування, утворення, формування і розпилення з допомогою гасильних сопел під змінним кутом розкриття в залежності від осередку пожежі сухого, водного або змішаного вогнегасного засобу, що вельми розширює можливості їх використання із значно меншими витратами гасильного агенту із дуже значним зменшенням матеріальних втрат і шкоди від води, яка часто перевищує втрати від вогню, в порівнянні з іншими способами, зокрема з прототипом. Приклад. Інертний газ під тиском, більшим за тиск вогнегасного засобу, що контролювали манометром, з резервуару з допомогою запірно - пускового пристрою подавали через патрубок з перепадом тиску в резервуарі у ви хрову камеру, куди через патрубок додатково вводили порошок твердого матеріалу, диспергували у ви хровому потоці стисненого інертного газу, одночасно активували його поверхню, утворювали і відводили суміш тонкодисперсної активованої речовини і двооксиду вуглецю через штуцер і патрубок, розміщений в кришці центральної частини камери, завихрювали в завихрювачі з каналами, з резервуару подавали воду з допомогою запірно-пускового пристрою через патрубок підводу води, прискорювали потік з перепадом тиску в резервуарі, змішували і турбулізували потік за допомогою засобу турбулізації потоку і відводили або змішували в стволі з водою, а на виході утворювали і розпилювали сухий, водний або змішаний тонкодисперсний вогнегасний засіб, регулювали його подачу, з допомогою гасильних сопел формували і відводили утворений вогнегасний засіб, змінювали кут розкриття в залежності від осередку пожежі. Суть винаходу пояснюється кресленням, де зображена схема установки для одержання і розпилення вогнегасного засобу, яка включає резервуари інертного газу 1, води 2, встановлені на них запірно - пускові пристрої 3 з манометром 4, пристрій диспергування 5 у вигляді ви хрової камери з кришкою 6, штуцером 7, патрубками подачі інертного газу 8, матеріалу 9, відведення утвореної суміші тонкодисперсної активованої речовини 10, розміщений в кришці б центральної частини вихрової камери 5, завихрювач 11 з каналами 12, ствол змішування активованої речовини і двооксиду вуглецю з водою 13, патрубок підводу води 14, засіб турбулізації потоку 15, розміщений в перерізі ствола 13 і патрубка підводу води 14, а ствол 13 має гасильні сопла формування і відведення утвореного вогнегасного засобу 16 під кутом розкриття, що регулюється в залежності від осередку пожежі. Установка для одержання і розпилення вогнегасного засобу включається при надходженні сигналу від автоматичної пожежної сигналізації об'єкту і працює наступним чином. При виникненні пожежі з допомогою запірно - пускового пристрою 3 з резервуару 1 подається інертний газ під тиском більшим, чим тиск вогнегасного засобу, який контролюється манометром 4, через патрубок 8 з перепадом тиску в резервуарі в пристрій диспергування 5 у вигляді ви хрової камери, куди через 7 80254 патрубок 9 додатково вводиться порошок твердого матеріалу, диспергується у ви хровому потоці стисненого інертного газу, одночасно активується його поверхня, утворюється суміш тонкодисперсної активованої речовини і двооксиду вуглецю, яка відводиться з центральної частини камери 5 через кришку 6, штуцер 7 і патрубок 10 в завихрювач 11 з каналами 12, з'єднаний із стволом 13, куди з резервуару води 2 з допомогою запірно - пускового пристрою 3 через патрубок підводу 14 подається вода, прискорюється потік води з перепадом тиску в резервуарі, з допомогою засобу 15 турбулізується потік, змішується в стволі 13 з водою, або виводяться окремо і на виході із ствола 13 утворюється і розпилюється сухий, водний або змішаний тонкодисперсний вогнегасний засіб, регулюється його Комп’ютерна в ерстка В. Клюкін 8 подача, з допомогою гасильних сопел 16 формується і відводиться вогнегасний засіб під змінним кутом розкриття в залежності від осередку пожежі. Таким чином, заявлений спосіб і установка для одержання і розпилення вогнегасного засобу дозволяє здійснити принципово новий спосіб у високо-турбулентному вихровому потоці вихрової камери, з'єднаної через завихрювач із стволом змішування суміші тонкодисперсної активованої речовини з двооксидом вуглецю та іншими компонентами з утворенням, формуванням і відведенням сухого, водного або змішаного тонкодисперсного вогнегасного засобу з необхідними для різного призначення інгредієнтами із значно меншими матеріальними втратами. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
