Пристрій для подрібнення гранульованого матеріалу

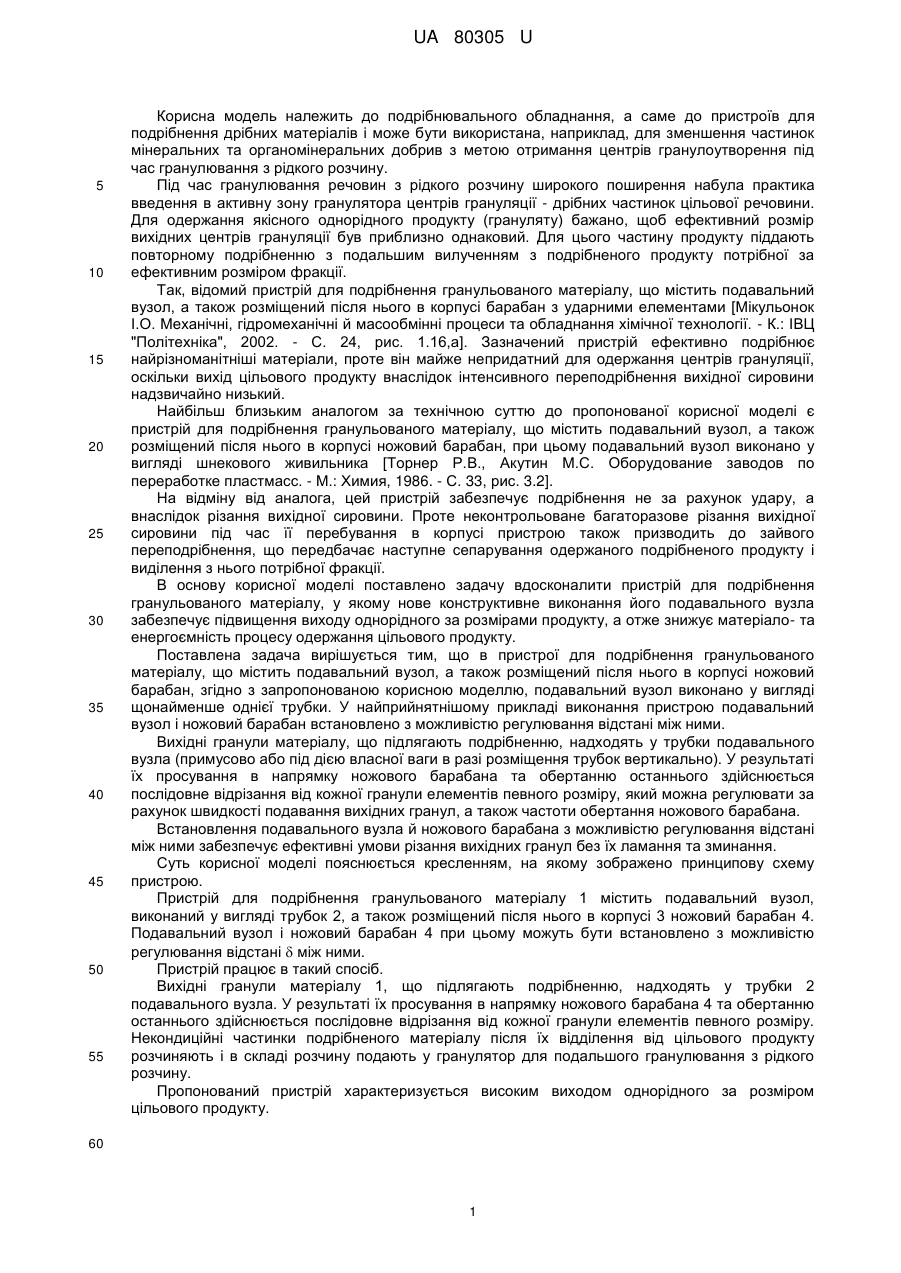

Реферат: Пристрій для подрібнення гранульованого матеріалу містить подавальний вузол, виконаний у вигляді щонайменше однієї трубки, та ножовий барабан. Подавальний вузол і ножовий барабан встановлено з можливістю регулювання відстані між ними. UA 80305 U (12) UA 80305 U UA 80305 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до подрібнювального обладнання, а саме до пристроїв для подрібнення дрібних матеріалів і може бути використана, наприклад, для зменшення частинок мінеральних та органомінеральних добрив з метою отримання центрів гранулоутворення під час гранулювання з рідкого розчину. Під час гранулювання речовин з рідкого розчину широкого поширення набула практика введення в активну зону гранулятора центрів грануляції - дрібних частинок цільової речовини. Для одержання якісного однорідного продукту (грануляту) бажано, щоб ефективний розмір вихідних центрів грануляції був приблизно однаковий. Для цього частину продукту піддають повторному подрібненню з подальшим вилученням з подрібненого продукту потрібної за ефективним розміром фракції. Так, відомий пристрій для подрібнення гранульованого матеріалу, що містить подавальний вузол, а також розміщений після нього в корпусі барабан з ударними елементами [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. - С. 24, рис. 1.16,а]. Зазначений пристрій ефективно подрібнює найрізноманітніші матеріали, проте він майже непридатний для одержання центрів грануляції, оскільки вихід цільового продукту внаслідок інтенсивного переподрібнення вихідної сировини надзвичайно низький. Найбільш близьким аналогом за технічною суттю до пропонованої корисної моделі є пристрій для подрібнення гранульованого матеріалу, що містить подавальний вузол, а також розміщений після нього в корпусі ножовий барабан, при цьому подавальний вузол виконано у вигляді шнекового живильника [Торнер Р.В., Акутин М.С. Оборудование заводов по переработке пластмасс. - Μ.: Химия, 1986. - С. 33, рис. 3.2]. На відміну від аналога, цей пристрій забезпечує подрібнення не за рахунок удару, а внаслідок різання вихідної сировини. Проте неконтрольоване багаторазове різання вихідної сировини під час її перебування в корпусі пристрою також призводить до зайвого переподрібнення, що передбачає наступне сепарування одержаного подрібненого продукту і виділення з нього потрібної фракції. В основу корисної моделі поставлено задачу вдосконалити пристрій для подрібнення гранульованого матеріалу, у якому нове конструктивне виконання його подавального вузла забезпечує підвищення виходу однорідного за розмірами продукту, а отже знижує матеріало- та енергоємність процесу одержання цільового продукту. Поставлена задача вирішується тим, що в пристрої для подрібнення гранульованого матеріалу, що містить подавальний вузол, а також розміщений після нього в корпусі ножовий барабан, згідно з запропонованою корисною моделлю, подавальний вузол виконано у вигляді щонайменше однієї трубки. У найприйнятнішому прикладі виконання пристрою подавальний вузол і ножовий барабан встановлено з можливістю регулювання відстані між ними. Вихідні гранули матеріалу, що підлягають подрібненню, надходять у трубки подавального вузла (примусово або під дією власної ваги в разі розміщення трубок вертикально). У результаті їх просування в напрямку ножового барабана та обертанню останнього здійснюється послідовне відрізання від кожної гранули елементів певного розміру, який можна регулювати за рахунок швидкості подавання вихідних гранул, а також частоти обертання ножового барабана. Встановлення подавального вузла й ножового барабана з можливістю регулювання відстані між ними забезпечує ефективні умови різання вихідних гранул без їх ламання та зминання. Суть корисної моделі пояснюється кресленням, на якому зображено принципову схему пристрою. Пристрій для подрібнення гранульованого матеріалу 1 містить подавальний вузол, виконаний у вигляді трубок 2, а також розміщений після нього в корпусі 3 ножовий барабан 4. Подавальний вузол і ножовий барабан 4 при цьому можуть бути встановлено з можливістю регулювання відстані  між ними. Пристрій працює в такий спосіб. Вихідні гранули матеріалу 1, що підлягають подрібненню, надходять у трубки 2 подавального вузла. У результаті їх просування в напрямку ножового барабана 4 та обертанню останнього здійснюється послідовне відрізання від кожної гранули елементів певного розміру. Некондиційні частинки подрібненого матеріалу після їх відділення від цільового продукту розчиняють і в складі розчину подають у гранулятор для подальшого гранулювання з рідкого розчину. Пропонований пристрій характеризується високим виходом однорідного за розміром цільового продукту. 60 1 UA 80305 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Пристрій для подрібнення гранульованого матеріалу, що містить подавальний вузол, а також розміщений після нього в корпусі ножовий барабан, який відрізняться тим, що подавальний вузол виконано у вигляді щонайменше однієї трубки. 2. Пристрій за п. 1, який відрізняться тим, що подавальний вузол і ножовий барабан встановлено з можливістю регулювання відстані між ними. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
