Спосіб кріплення дротової розтяжки до конструкції

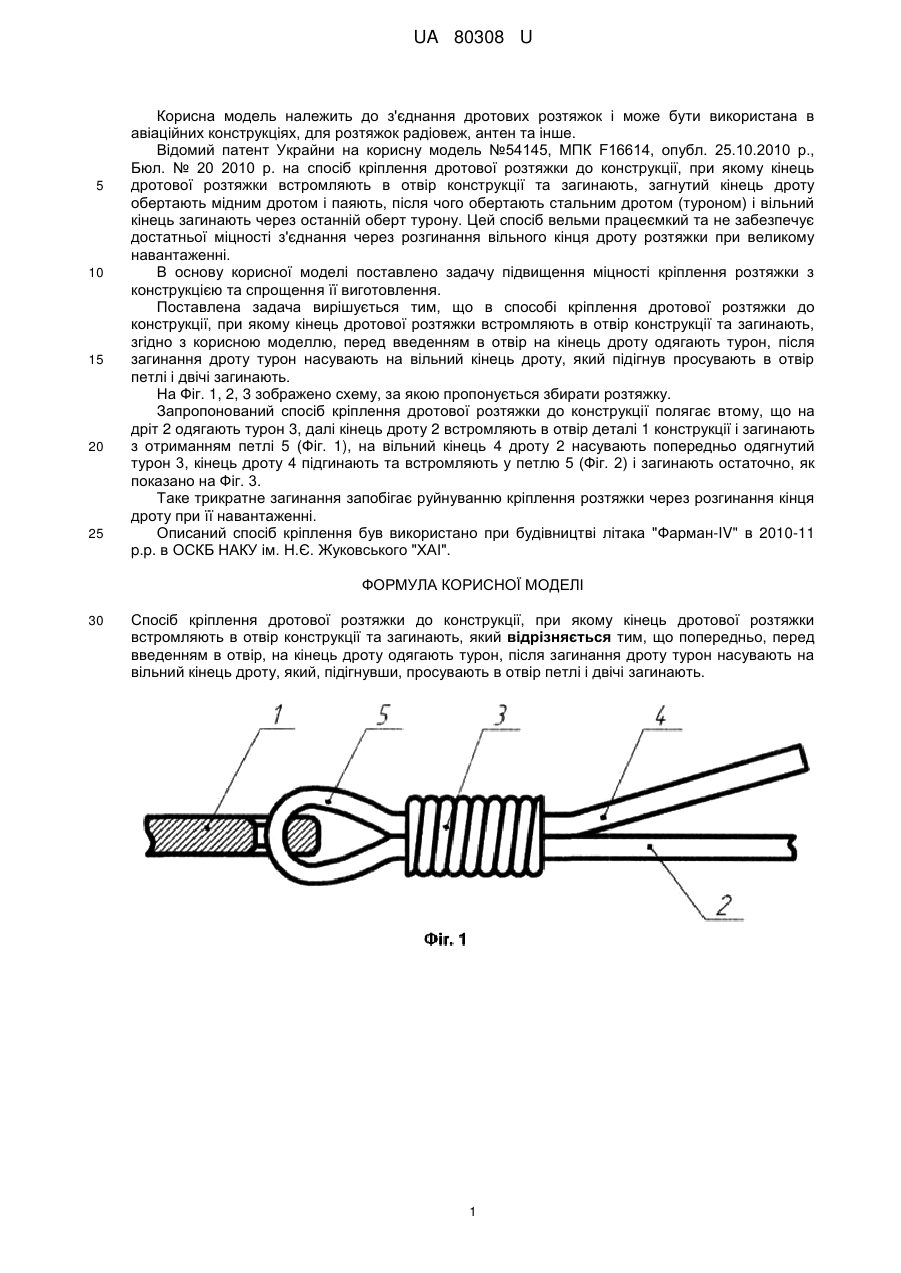

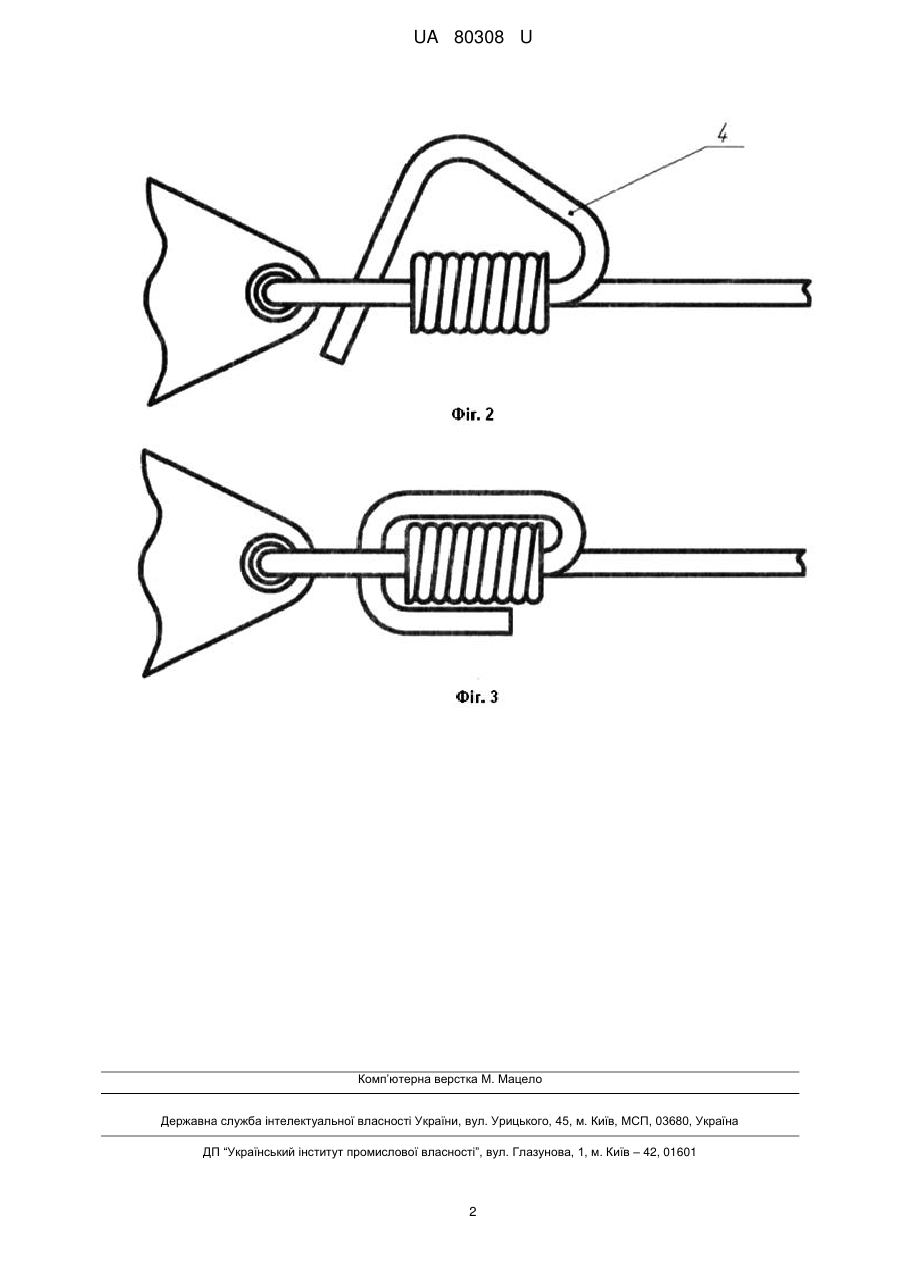

Реферат: UA 80308 U UA 80308 U 5 10 15 20 25 Корисна модель належить до з'єднання дротових розтяжок і може бути використана в авіаційних конструкціях, для розтяжок радіовеж, антен та інше. Відомий патент Украйни на корисну модель №54145, МПК F16614, опубл. 25.10.2010 р., Бюл. № 20 2010 р. на спосіб кріплення дротової розтяжки до конструкції, при якому кінець дротової розтяжки встромляють в отвір конструкції та загинають, загнутий кінець дроту обертають мідним дротом і паяють, після чого обертають стальним дротом (туроном) і вільний кінець загинають через останній оберт турону. Цей спосіб вельми працеємкий та не забезпечує достатньої міцності з'єднання через розгинання вільного кінця дроту розтяжки при великому навантаженні. В основу корисної моделі поставлено задачу підвищення міцності кріплення розтяжки з конструкцією та спрощення її виготовлення. Поставлена задача вирішується тим, що в способі кріплення дротової розтяжки до конструкції, при якому кінець дротової розтяжки встромляють в отвір конструкції та загинають, згідно з корисною моделлю, перед введенням в отвір на кінець дроту одягають турон, після загинання дроту турон насувають на вільний кінець дроту, який підігнув просувають в отвір петлі і двічі загинають. На Фіг. 1, 2, 3 зображено схему, за якою пропонується збирати розтяжку. Запропонований спосіб кріплення дротової розтяжки до конструкції полягає втому, що на дріт 2 одягають турон 3, далі кінець дроту 2 встромляють в отвір деталі 1 конструкції і загинають з отриманням петлі 5 (Фіг. 1), на вільний кінець 4 дроту 2 насувають попередньо одягнутий турон 3, кінець дроту 4 підгинають та встромляють у петлю 5 (Фіг. 2) і загинають остаточно, як показано на Фіг. 3. Таке трикратне загинання запобігає руйнуванню кріплення розтяжки через розгинання кінця дроту при її навантаженні. Описаний спосіб кріплення був використано при будівництві літака "Фарман-IV" в 2010-11 p.p. в ОСКБ НАКУ ім. Н.Є. Жуковського "ХАІ". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Спосіб кріплення дротової розтяжки до конструкції, при якому кінець дротової розтяжки встромляють в отвір конструкції та загинають, який відрізняється тим, що попередньо, перед введенням в отвір, на кінець дроту одягають турон, після загинання дроту турон насувають на вільний кінець дроту, який, підігнувши, просувають в отвір петлі і двічі загинають. 1 UA 80308 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
