Пристрій для підготування дротової заготівки до холодного деформування

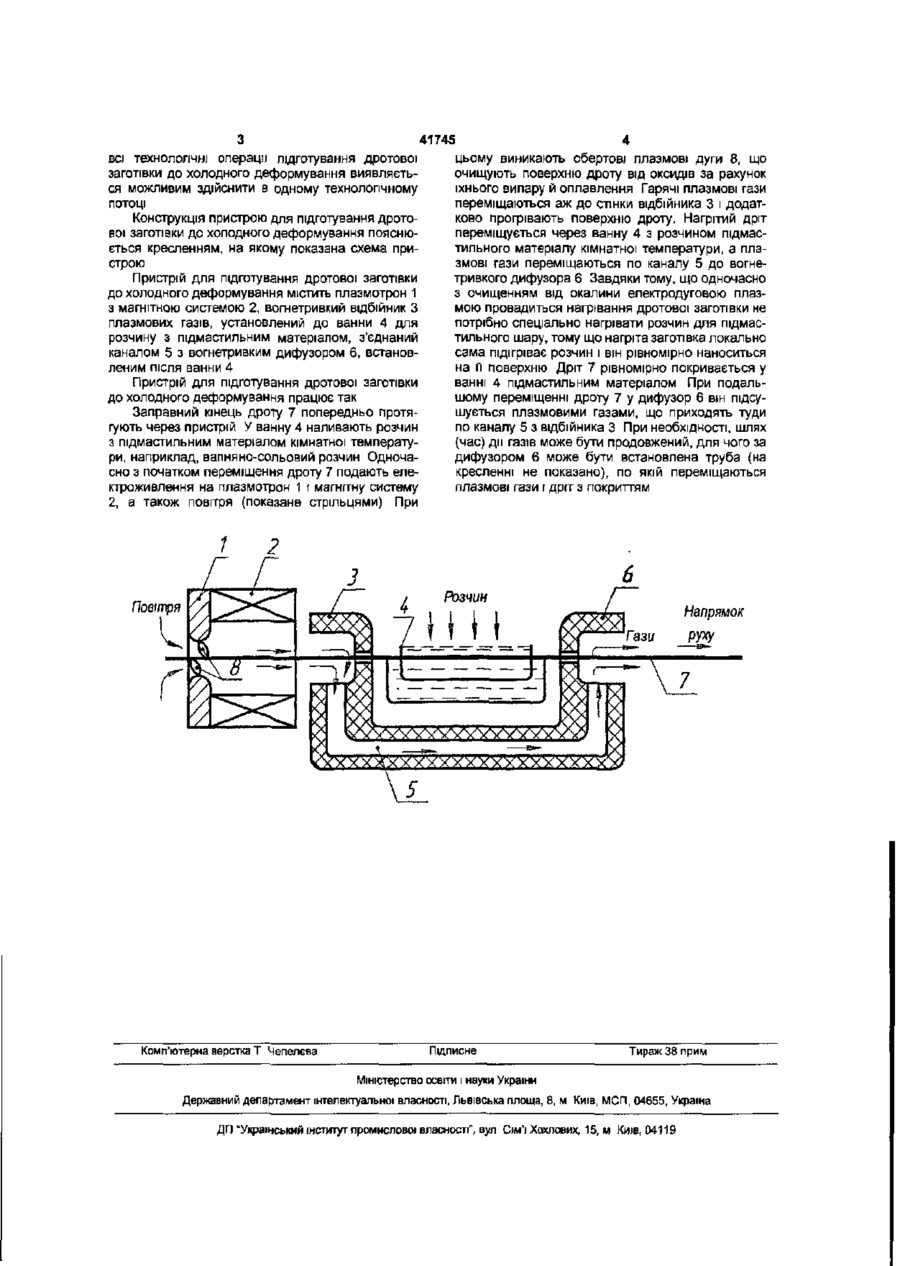

Пристрій для підготування дротової заготівки до холодного деформування, що містить послідовно встановлені плазмотрон і ванну для розчину з підмастильним матеріалом, який відрізняється тим, що він містить вогнетривкий відбивач плазмових газів, установлений між плазмотроном і ванною для розчину з пгдмастильним матеріалом, з'єднаний каналом з вогнетривким дифузором, встановленим після цієї ванни. Винахід відноситься до виробництва металевих виробів, а більш конкретно до підготування поверхні дротової заготівки до холодного деформування і може бути використаний при виробництві дроту І металовиробів у сталедротових підрозділах заводів. Відомий пристрій для термообробляння за допомогою плазмового струмені, який містить плазмотрон з дифузором (Литвинов В.К., Морозов А.П , Валеев В.Х. Плазменная и электролитноплазменная обработка и нагрев поверхности металла при производстве проволоки и ленты / Ин-т «Черметинформация» М.1 1989 Обзорн. информ Сер. Металловедение и термическая обработка Вып.2 18с. -С.12, рис.12) Вадою відомого пристрою є неможливість одночасного з чищенням нанесення покриття для підготування поверхні до холодного деформування. Відомий пристрій для очищення поверхні катанки і дроту від окалини дуговим розрядом, що містить плазмотрон, на виході якого температура поверхні дроту становить 150-200"С, і пристосування для нанесення підмастильного шару і його сушіння (Коковихин Ю.И. Технология сталепроволочного производства. Киев, 1995. -608с. - с.181182). Цей пристрій за сукупністю суттєвих ознак є найбільш близьким до пристрою, що заявляється, і тому прийнято як прототип. Вадою відомого пристрою-прототипу є те, що гарячі гази, що витікають із плазмотрона, контак довжини, тільки до нанесення підмастильного шару, так що практично неможливо здійснити в одному потоці очищення, нанесення підмастильного шару і сушіння перед холодною деформацією. В основу винаходу поставлено задачу такого удосконалення пристрою для підготування дротової заготівки до холодного деформування, що дозволило б здійснювати очищення, нанесення підмастильного шару і сушіння в одному технологічному потоці за рахунок такої організації потоку плазмових газів, що дозволить повніше використовувати їх енергію. Поставлена задача досягається завдяки тому, що пристрій для підготування дротової заготівки до холодного деформування, що містить плазмотрон і ванну для розчину з підмастильним матеріалом, додатково має вогнетривкий відбійник плазмових газів, установлений між плазмотроном і ванною для розчину з підмастильним матеріалом. Відбійник плазмових газів з'єднаний каналом з вогнетривким дифузором, встановленим після ванни для розчину з підмастильним матеріалом Завдяки тому, що пристрій додатково оснащується відбійником плазмових газів, встановленим до ванни для розчину з підмастильним матеріалом і з'єднаним каналом з вогнетривким дифузором, встановленим після цієї ванни, дріт додатково прогрівається перед ванною для розчину з підмастильним матеріалом і розчин можна не підігрівати спеціально. При виході з ванни провадиться сушіння дроту тими ж плазмовими газами, які вже використовувались для нагрівання дроту, так що тують із дротом лише на обмеженій ДІЛЯНЦІ ЙОГО CM О ю 41745 всі технологічні операції підготування дротової заготівки до холодного деформування виявляється можливим здійснити в одному технологічному ПОТОЦІ Конструкція пристрою для підготування дротової заготівки до холодного деформування пояснюється кресленням, на якому показана схема пристрою Пристрій для підготування дротової заготівки до холодного деформування містить плазмотрон 1 з магнітною системою 2, вогнетривкий відбійник З плазмових газів, установлений до ванни 4 для розчину з підмастильним матеріалом, з'єднаний каналом 5 з вогнетривким дифузором 6, встановленим після ванни 4 Пристрій для підготування дротової заготівки до холодного деформування працює так Заправний кінець дроту 7 попередньо протягують через пристрій У ванну 4 наливають розчин з підмастильним матеріалом кімнатної температури, наприклад, вапняно-сольовий розчин Одночасно з початком переміщення дроту 7 подають електроживлення на плазмотрон 1 і магнітну систему 2, а також повітря (показане стрільцями) При / цьому виникають обертові плазмові дуги 8, що очищують поверхню дроту від оксидів за рахунок їхнього випару й оплавлення Гарячі плазмові гази переміщаються аж до стінки відбійника 3 і додатково прогрівають поверхню дроту. Нагрітий дріт переміщується через ванну 4 з розчином підмастильного матеріалу кімнатної температури, а плазмові гази переміщаються по каналу 5 до вогнетривкого дифузора 6 Завдяки тому, що одночасно з очищенням від окалини електродуговою плазмою провадиться нагрівання дротової заготівки не потрібно спеціально нагрівати розчин для підмастильного шару, тому що нагріта заготівка локально сама підігріває розчин і він рівномірно наноситься на Гі поверхню Дріт 7 рівномірно покривається у ванні 4 підмастильним матеріалом При подальшому переміщенні дроту 7 у дифузор 6 він підсушується плазмовими газами, що приходять туди по каналу 5 з відбійника 3 При необхідності, шлях (час) дії газів може бути продовжений, для чого за дифузором 6 може бути встановлена труба (на кресленні не показано), по якій переміщаються плазмові гази і дріт з покриттям 2 Повітря Напрямок руху хххххххххххххххххххх Комп'ютерна верстка Т Чепелєва Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Киш, 04119
