Вентиляційна труба для провітрювання тупикових вибоїв

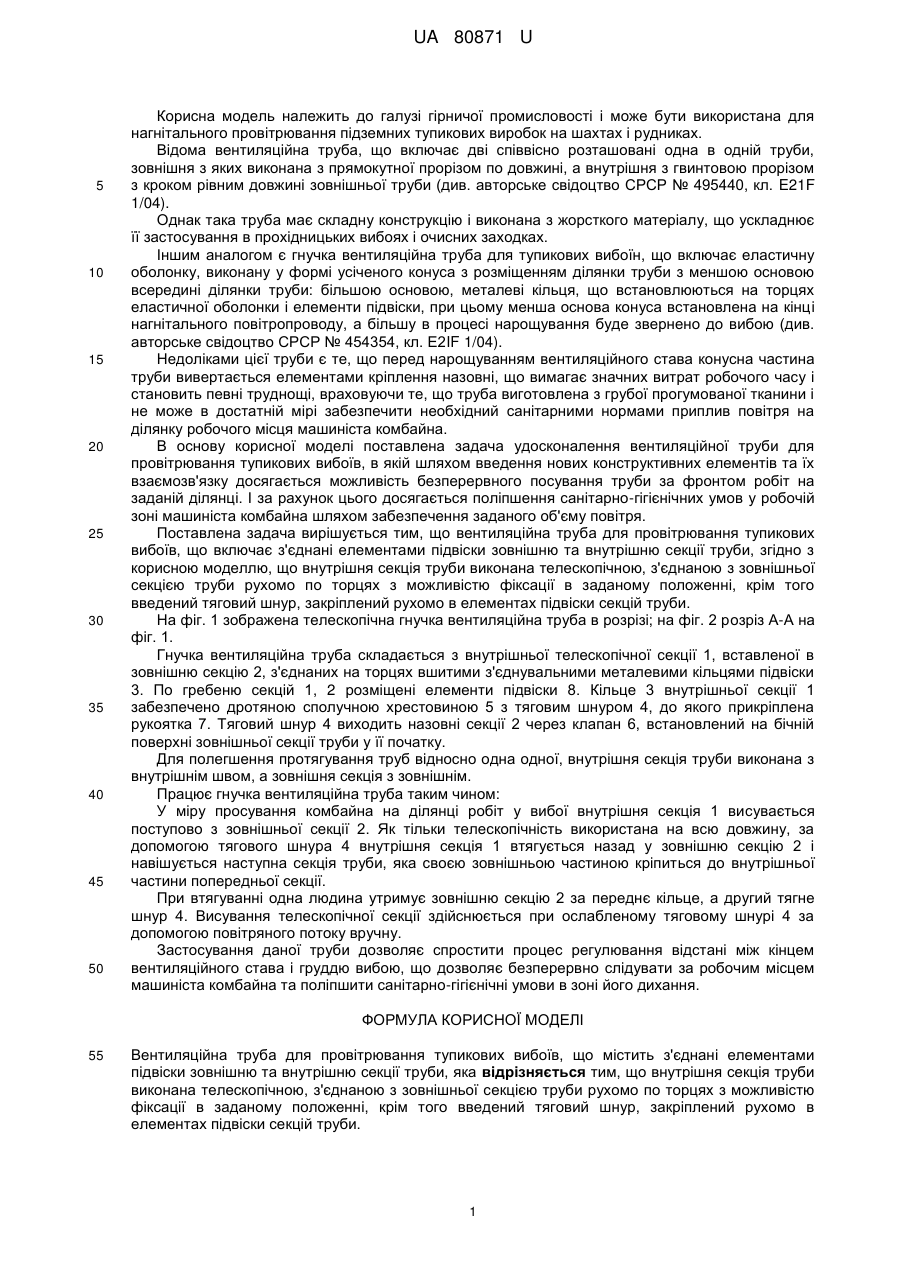

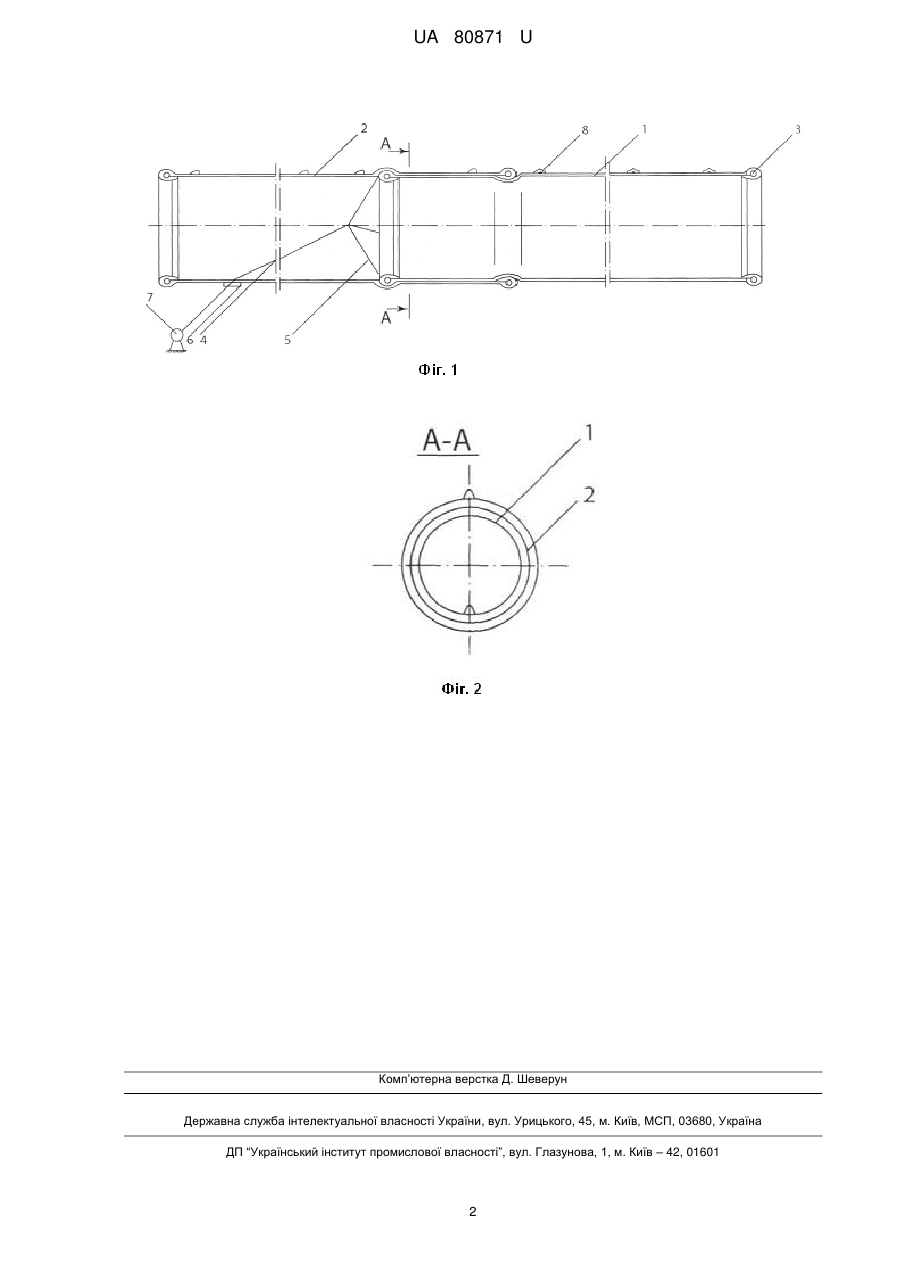

Реферат: UA 80871 U UA 80871 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі гірничої промисловості і може бути використана для нагнітального провітрювання підземних тупикових виробок на шахтах і рудниках. Відома вентиляційна труба, що включає дві співвісно розташовані одна в одній труби, зовнішня з яких виконана з прямокутної прорізом по довжині, а внутрішня з гвинтовою прорізом з кроком рівним довжині зовнішньої труби (див. авторське свідоцтво СРСР № 495440, кл. E21F 1/04). Однак така труба має складну конструкцію і виконана з жорсткого матеріалу, що ускладнює її застосування в прохідницьких вибоях і очисних заходках. Іншим аналогом є гнучка вентиляційна труба для тупикових вибоїн, що включає еластичну оболонку, виконану у формі усіченого конуса з розміщенням ділянки труби з меншою основою всередині ділянки труби: більшою основою, металеві кільця, що встановлюються на торцях еластичної оболонки і елементи підвіски, при цьому менша основа конуса встановлена на кінці нагнітального повітропроводу, а більшу в процесі нарощування буде звернено до вибою (див. авторське свідоцтво СРСР № 454354, кл. Е2IF 1/04). Недоліками цієї труби є те, що перед нарощуванням вентиляційного става конусна частина труби вивертається елементами кріплення назовні, що вимагає значних витрат робочого часу і становить певні труднощі, враховуючи те, що труба виготовлена з грубої прогумованої тканини і не може в достатній мірі забезпечити необхідний санітарними нормами приплив повітря на ділянку робочого місця машиніста комбайна. В основу корисної моделі поставлена задача удосконалення вентиляційної труби для провітрювання тупикових вибоїв, в якій шляхом введення нових конструктивних елементів та їх взаємозв'язку досягається можливість безперервного посування труби за фронтом робіт на заданій ділянці. І за рахунок цього досягається поліпшення санітарно-гігієнічних умов у робочій зоні машиніста комбайна шляхом забезпечення заданого об'єму повітря. Поставлена задача вирішується тим, що вентиляційна труба для провітрювання тупикових вибоїв, що включає з'єднані елементами підвіски зовнішню та внутрішню секції труби, згідно з корисною моделлю, що внутрішня секція труби виконана телескопічною, з'єднаною з зовнішньої секцією труби рухомо по торцях з можливістю фіксації в заданому положенні, крім того введений тяговий шнур, закріплений рухомо в елементах підвіски секцій труби. На фіг. 1 зображена телескопічна гнучка вентиляційна труба в розрізі; на фіг. 2 розріз А-А на фіг. 1. Гнучка вентиляційна труба складається з внутрішньої телескопічної секції 1, вставленої в зовнішню секцію 2, з'єднаних на торцях вшитими з'єднувальними металевими кільцями підвіски 3. По гребеню секцій 1, 2 розміщені елементи підвіски 8. Кільце 3 внутрішньої секції 1 забезпечено дротяною сполучною хрестовиною 5 з тяговим шнуром 4, до якого прикріплена рукоятка 7. Тяговий шнур 4 виходить назовні секції 2 через клапан 6, встановлений на бічній поверхні зовнішньої секції труби у її початку. Для полегшення протягування труб відносно одна одної, внутрішня секція труби виконана з внутрішнім швом, а зовнішня секція з зовнішнім. Працює гнучка вентиляційна труба таким чином: У міру просування комбайна на ділянці робіт у вибої внутрішня секція 1 висувається поступово з зовнішньої секції 2. Як тільки телескопічність використана на всю довжину, за допомогою тягового шнура 4 внутрішня секція 1 втягується назад у зовнішню секцію 2 і навішується наступна секція труби, яка своєю зовнішньою частиною кріпиться до внутрішньої частини попередньої секції. При втягуванні одна людина утримує зовнішню секцію 2 за переднє кільце, а другий тягне шнур 4. Висування телескопічної секції здійснюється при ослабленому тяговому шнурі 4 за допомогою повітряного потоку вручну. Застосування даної труби дозволяє спростити процес регулювання відстані між кінцем вентиляційного става і груддю вибою, що дозволяє безперервно слідувати за робочим місцем машиніста комбайна та поліпшити санітарно-гігієнічні умови в зоні його дихання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Вентиляційна труба для провітрювання тупикових вибоїв, що містить з'єднані елементами підвіски зовнішню та внутрішню секції труби, яка відрізняється тим, що внутрішня секція труби виконана телескопічною, з'єднаною з зовнішньої секцією труби рухомо по торцях з можливістю фіксації в заданому положенні, крім того введений тяговий шнур, закріплений рухомо в елементах підвіски секцій труби. 1 UA 80871 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
