Зрушувач склепінь матеріалів в бункерах

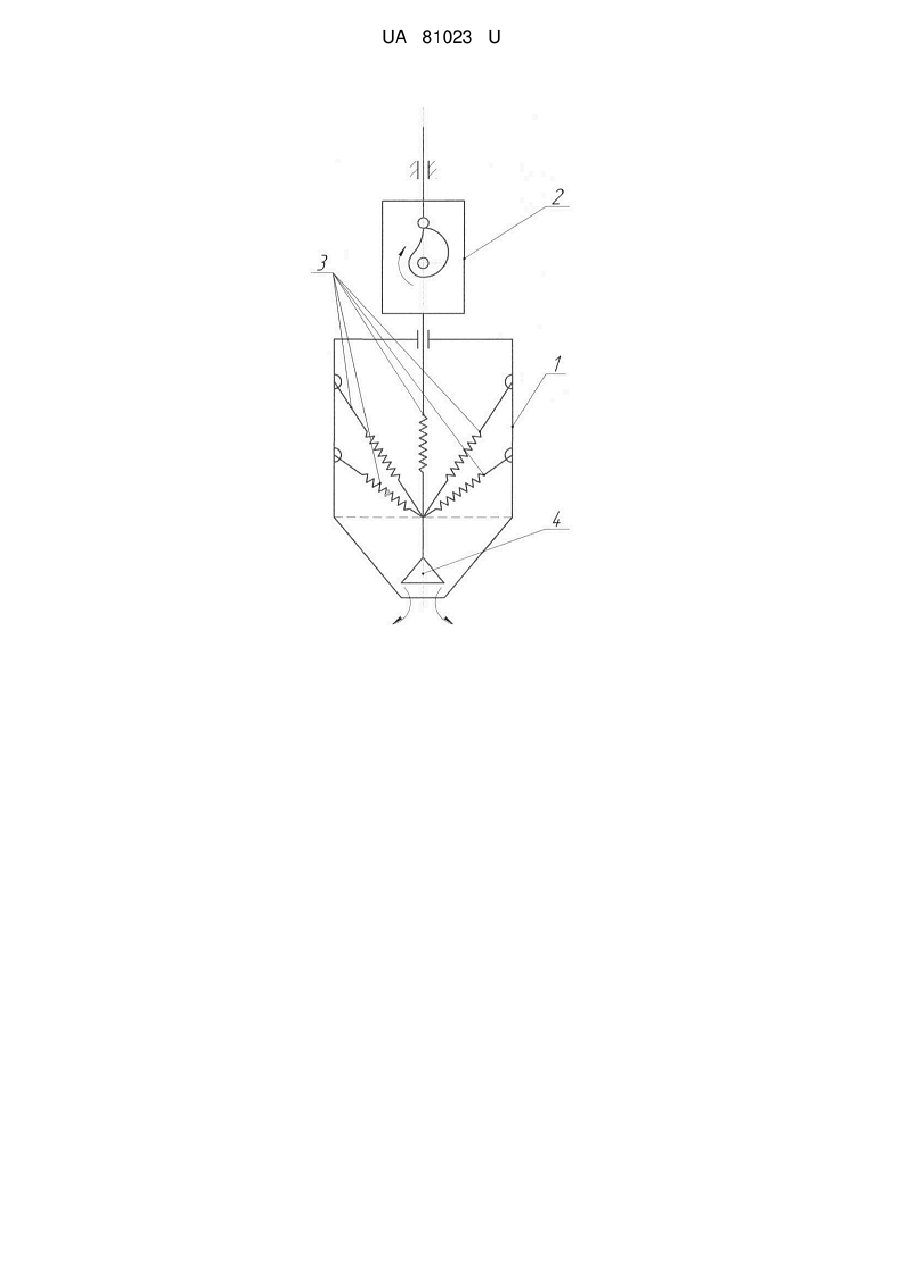

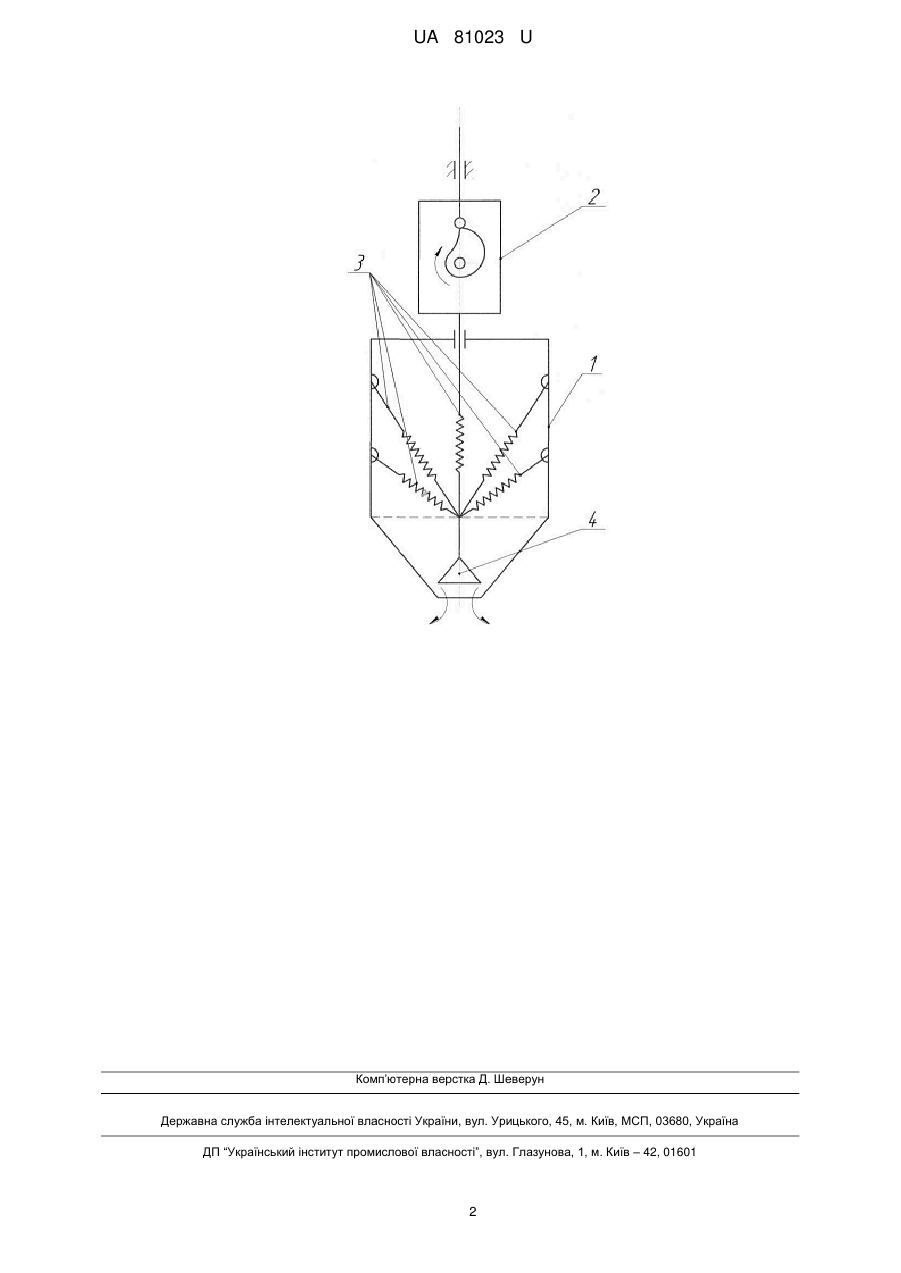

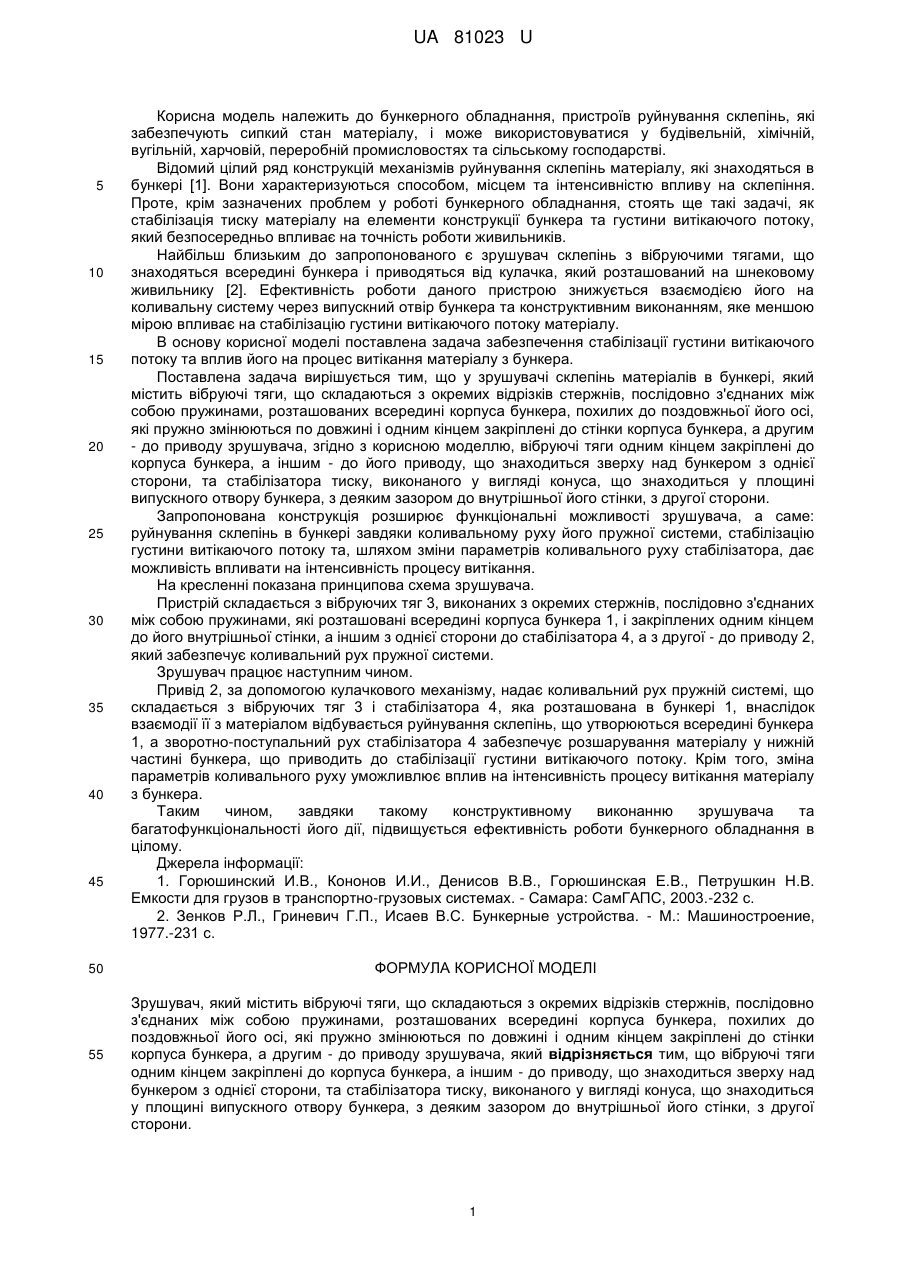

Реферат: Зрушувач містить вібруючі тяги, що складаються з окремих відрізків стержнів, послідовно з'єднаних між собою пружинами, розташованих всередині корпуса бункера, похилих до поздовжньої його осі, які пружно змінюються по довжині і одним кінцем закріплені до стінки корпуса бункера, а другим - до приводу зрушувача. При цьому вібруючі тяги одним кінцем закріплені до корпуса бункера, а іншим - до приводу, що знаходиться зверху над бункером з однієї сторони, та стабілізатора тиску, виконаного у вигляді конуса, що знаходиться у площині випускного отвору бункера, з деяким зазором до внутрішньої його стінки, з другої сторони. UA 81023 U (12) UA 81023 U UA 81023 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бункерного обладнання, пристроїв руйнування склепінь, які забезпечують сипкий стан матеріалу, і може використовуватися у будівельній, хімічній, вугільній, харчовій, переробній промисловостях та сільському господарстві. Відомий цілий ряд конструкцій механізмів руйнування склепінь матеріалу, які знаходяться в бункері [1]. Вони характеризуються способом, місцем та інтенсивністю впливу на склепіння. Проте, крім зазначених проблем у роботі бункерного обладнання, стоять ще такі задачі, як стабілізація тиску матеріалу на елементи конструкції бункера та густини витікаючого потоку, який безпосередньо впливає на точність роботи живильників. Найбільш близьким до запропонованого є зрушувач склепінь з вібруючими тягами, що знаходяться всередині бункера і приводяться від кулачка, який розташований на шнековому живильнику [2]. Ефективність роботи даного пристрою знижується взаємодією його на коливальну систему через випускний отвір бункера та конструктивним виконанням, яке меншою мірою впливає на стабілізацію густини витікаючого потоку матеріалу. В основу корисної моделі поставлена задача забезпечення стабілізації густини витікаючого потоку та вплив його на процес витікання матеріалу з бункера. Поставлена задача вирішується тим, що у зрушувачі склепінь матеріалів в бункері, який містить вібруючі тяги, що складаються з окремих відрізків стержнів, послідовно з'єднаних між собою пружинами, розташованих всередині корпуса бункера, похилих до поздовжньої його осі, які пружно змінюються по довжині і одним кінцем закріплені до стінки корпуса бункера, а другим - до приводу зрушувача, згідно з корисною моделлю, вібруючі тяги одним кінцем закріплені до корпуса бункера, а іншим - до його приводу, що знаходиться зверху над бункером з однієї сторони, та стабілізатора тиску, виконаного у вигляді конуса, що знаходиться у площині випускного отвору бункера, з деяким зазором до внутрішньої його стінки, з другої сторони. Запропонована конструкція розширює функціональні можливості зрушувача, а саме: руйнування склепінь в бункері завдяки коливальному руху його пружної системи, стабілізацію густини витікаючого потоку та, шляхом зміни параметрів коливального руху стабілізатора, дає можливість впливати на інтенсивність процесу витікання. На кресленні показана принципова схема зрушувача. Пристрій складається з вібруючих тяг 3, виконаних з окремих стержнів, послідовно з'єднаних між собою пружинами, які розташовані всередині корпуса бункера 1, і закріплених одним кінцем до його внутрішньої стінки, а іншим з однієї сторони до стабілізатора 4, а з другої - до приводу 2, який забезпечує коливальний рух пружної системи. Зрушувач працює наступним чином. Привід 2, за допомогою кулачкового механізму, надає коливальний рух пружній системі, що складається з вібруючих тяг 3 і стабілізатора 4, яка розташована в бункері 1, внаслідок взаємодії її з матеріалом відбувається руйнування склепінь, що утворюються всередині бункера 1, а зворотно-поступальний рух стабілізатора 4 забезпечує розшарування матеріалу у нижній частині бункера, що приводить до стабілізації густини витікаючого потоку. Крім того, зміна параметрів коливального руху уможливлює вплив на інтенсивність процесу витікання матеріалу з бункера. Таким чином, завдяки такому конструктивному виконанню зрушувача та багатофункціональності його дії, підвищується ефективність роботи бункерного обладнання в цілому. Джерела інформації: 1. Горюшинский И.В., Кононов И.И., Денисов В.В., Горюшинская Е.В., Петрушкин Н.В. Емкости для грузов в транспортно-грузовых системах. - Самара: СамГАПС, 2003.-232 с. 2. Зенков Р.Л., Гриневич Г.П., Исаев В.С. Бункерные устройства. - М.: Машиностроение, 1977.-231 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Зрушувач, який містить вібруючі тяги, що складаються з окремих відрізків стержнів, послідовно з'єднаних між собою пружинами, розташованих всередині корпуса бункера, похилих до поздовжньої його осі, які пружно змінюються по довжині і одним кінцем закріплені до стінки корпуса бункера, а другим - до приводу зрушувача, який відрізняється тим, що вібруючі тяги одним кінцем закріплені до корпуса бункера, а іншим - до приводу, що знаходиться зверху над бункером з однієї сторони, та стабілізатора тиску, виконаного у вигляді конуса, що знаходиться у площині випускного отвору бункера, з деяким зазором до внутрішньої його стінки, з другої сторони. 1 UA 81023 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
