Стенд ударний

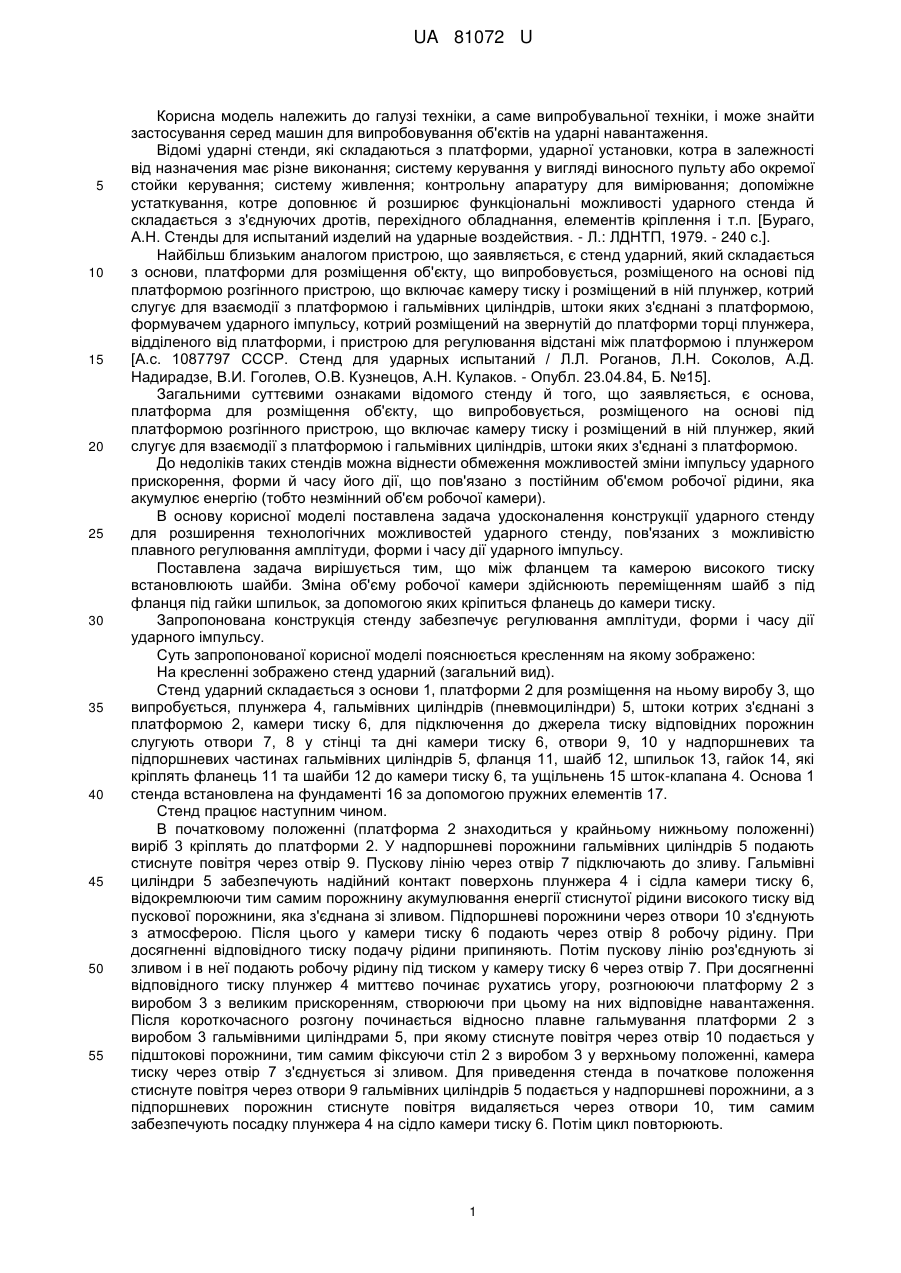

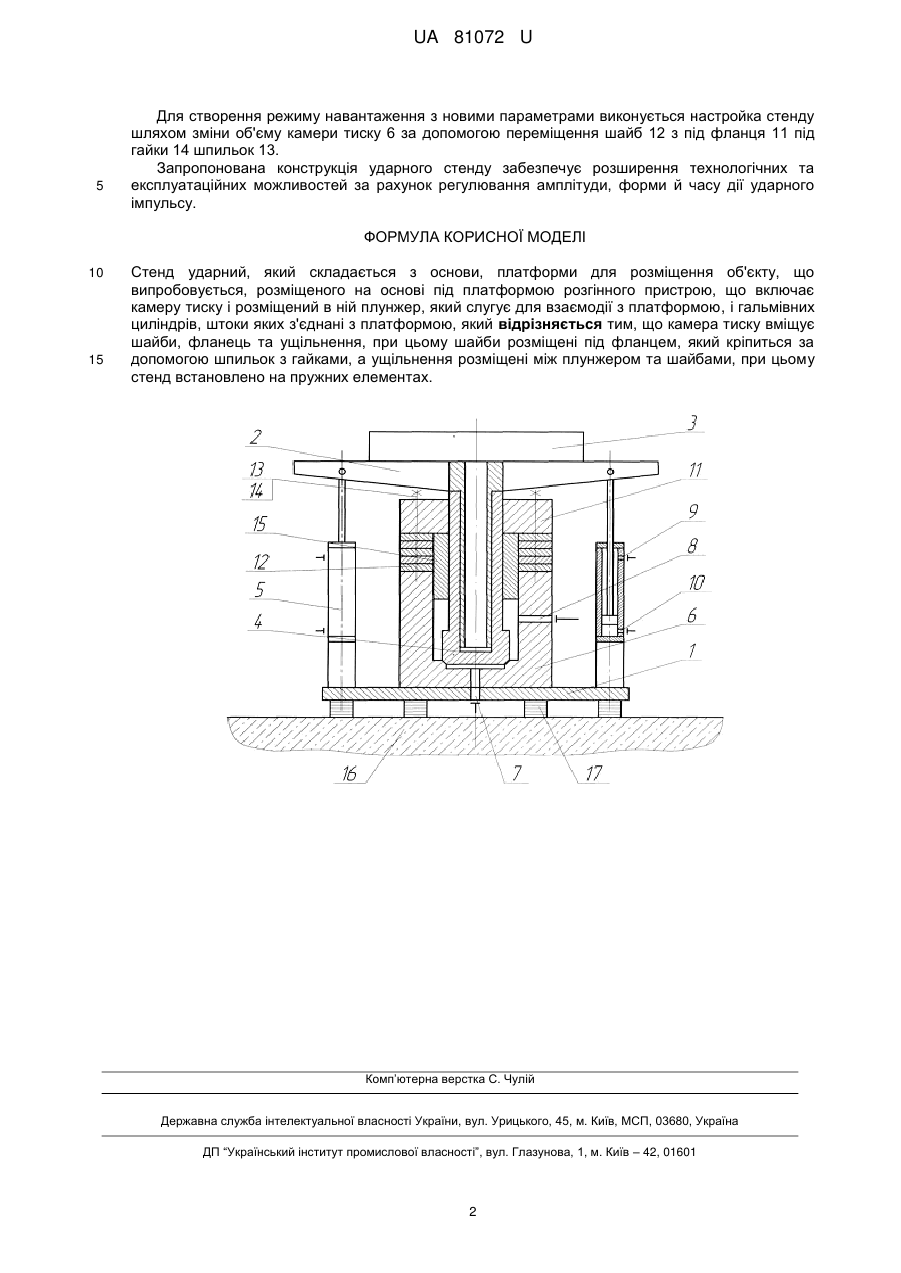

Реферат: UA 81072 U UA 81072 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме випробувальної техніки, і може знайти застосування серед машин для випробовування об'єктів на ударні навантаження. Відомі ударні стенди, які складаються з платформи, ударної установки, котра в залежності від назначения має різне виконання; систему керування у вигляді виносного пульту або окремої стойки керування; систему живлення; контрольну апаратуру для вимірювання; допоміжне устаткування, котре доповнює й розширює функціональні можливості ударного стенда й складається з з'єднуючих дротів, перехідного обладнання, елементів кріплення і т.п. [Бураго, А.Н. Стенды для испытаний изделий на ударные воздействия. - Л.: ЛДНТП, 1979. - 240 с.]. Найбільш близьким аналогом пристрою, що заявляється, є стенд ударний, який складається з основи, платформи для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і розміщений в ній плунжер, котрий слугує для взаємодії з платформою і гальмівних циліндрів, штоки яких з'єднані з платформою, формувачем ударного імпульсу, котрий розміщений на звернутій до платформи торці плунжера, відділеного від платформи, і пристрою для регулювання відстані між платформою і плунжером [А.с. 1087797 СССР. Стенд для ударных испытаний / Л.Л. Роганов, Л.Н. Соколов, А.Д. Надирадзе, В.И. Гоголев, О.В. Кузнецов, А.Н. Кулаков. - Опубл. 23.04.84, Б. №15]. Загальними суттєвими ознаками відомого стенду й того, що заявляється, є основа, платформа для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і розміщений в ній плунжер, який слугує для взаємодії з платформою і гальмівних циліндрів, штоки яких з'єднані з платформою. До недоліків таких стендів можна віднести обмеження можливостей зміни імпульсу ударного прискорення, форми й часу його дії, що пов'язано з постійним об'ємом робочої рідини, яка акумулює енергію (тобто незмінний об'єм робочої камери). В основу корисної моделі поставлена задача удосконалення конструкції ударного стенду для розширення технологічних можливостей ударного стенду, пов'язаних з можливістю плавного регулювання амплітуди, форми і часу дії ударного імпульсу. Поставлена задача вирішується тим, що між фланцем та камерою високого тиску встановлюють шайби. Зміна об'єму робочої камери здійснюють переміщенням шайб з під фланця під гайки шпильок, за допомогою яких кріпиться фланець до камери тиску. Запропонована конструкція стенду забезпечує регулювання амплітуди, форми і часу дії ударного імпульсу. Суть запропонованої корисної моделі пояснюється кресленням на якому зображено: На кресленні зображено стенд ударний (загальний вид). Стенд ударний складається з основи 1, платформи 2 для розміщення на ньому виробу 3, що випробується, плунжера 4, гальмівних циліндрів (пневмоциліндри) 5, штоки котрих з'єднані з платформою 2, камери тиску 6, для підключення до джерела тиску відповідних порожнин слугують отвори 7, 8 у стінці та дні камери тиску 6, отвори 9, 10 у надпоршневих та підпоршневих частинах гальмівних циліндрів 5, фланця 11, шайб 12, шпильок 13, гайок 14, які кріплять фланець 11 та шайби 12 до камери тиску 6, та ущільнень 15 шток-клапана 4. Основа 1 стенда встановлена на фундаменті 16 за допомогою пружних елементів 17. Стенд працює наступним чином. В початковому положенні (платформа 2 знаходиться у крайньому нижньому положенні) виріб 3 кріплять до платформи 2. У надпоршневі порожнини гальмівних циліндрів 5 подають стиснуте повітря через отвір 9. Пускову лінію через отвір 7 підключають до зливу. Гальмівні циліндри 5 забезпечують надійний контакт поверхонь плунжера 4 і сідла камери тиску 6, відокремлюючи тим самим порожнину акумулювання енергії стиснутої рідини високого тиску від пускової порожнини, яка з'єднана зі зливом. Підпоршневі порожнини через отвори 10 з'єднують з атмосферою. Після цього у камери тиску 6 подають через отвір 8 робочу рідину. При досягненні відповідного тиску подачу рідини припиняють. Потім пускову лінію роз'єднують зі зливом і в неї подають робочу рідину під тиском у камеру тиску 6 через отвір 7. При досягненні відповідного тиску плунжер 4 миттєво починає рухатись угору, розгноюючи платформу 2 з виробом 3 з великим прискоренням, створюючи при цьому на них відповідне навантаження. Після короткочасного розгону починається відносно плавне гальмування платформи 2 з виробом 3 гальмівними циліндрами 5, при якому стиснуте повітря через отвір 10 подається у підштокові порожнини, тим самим фіксуючи стіл 2 з виробом 3 у верхньому положенні, камера тиску через отвір 7 з'єднується зі зливом. Для приведення стенда в початкове положення стиснуте повітря через отвори 9 гальмівних циліндрів 5 подається у надпоршневі порожнини, а з підпоршневих порожнин стиснуте повітря видаляється через отвори 10, тим самим забезпечують посадку плунжера 4 на сідло камери тиску 6. Потім цикл повторюють. 1 UA 81072 U 5 Для створення режиму навантаження з новими параметрами виконується настройка стенду шляхом зміни об'єму камери тиску 6 за допомогою переміщення шайб 12 з під фланця 11 під гайки 14 шпильок 13. Запропонована конструкція ударного стенду забезпечує розширення технологічних та експлуатаційних можливостей за рахунок регулювання амплітуди, форми й часу дії ударного імпульсу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Стенд ударний, який складається з основи, платформи для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і розміщений в ній плунжер, який слугує для взаємодії з платформою, і гальмівних циліндрів, штоки яких з'єднані з платформою, який відрізняється тим, що камера тиску вміщує шайби, фланець та ущільнення, при цьому шайби розміщені під фланцем, який кріпиться за допомогою шпильок з гайками, а ущільнення розміщені між плунжером та шайбами, при цьому стенд встановлено на пружних елементах. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
