Стенд для динамічних випробувань

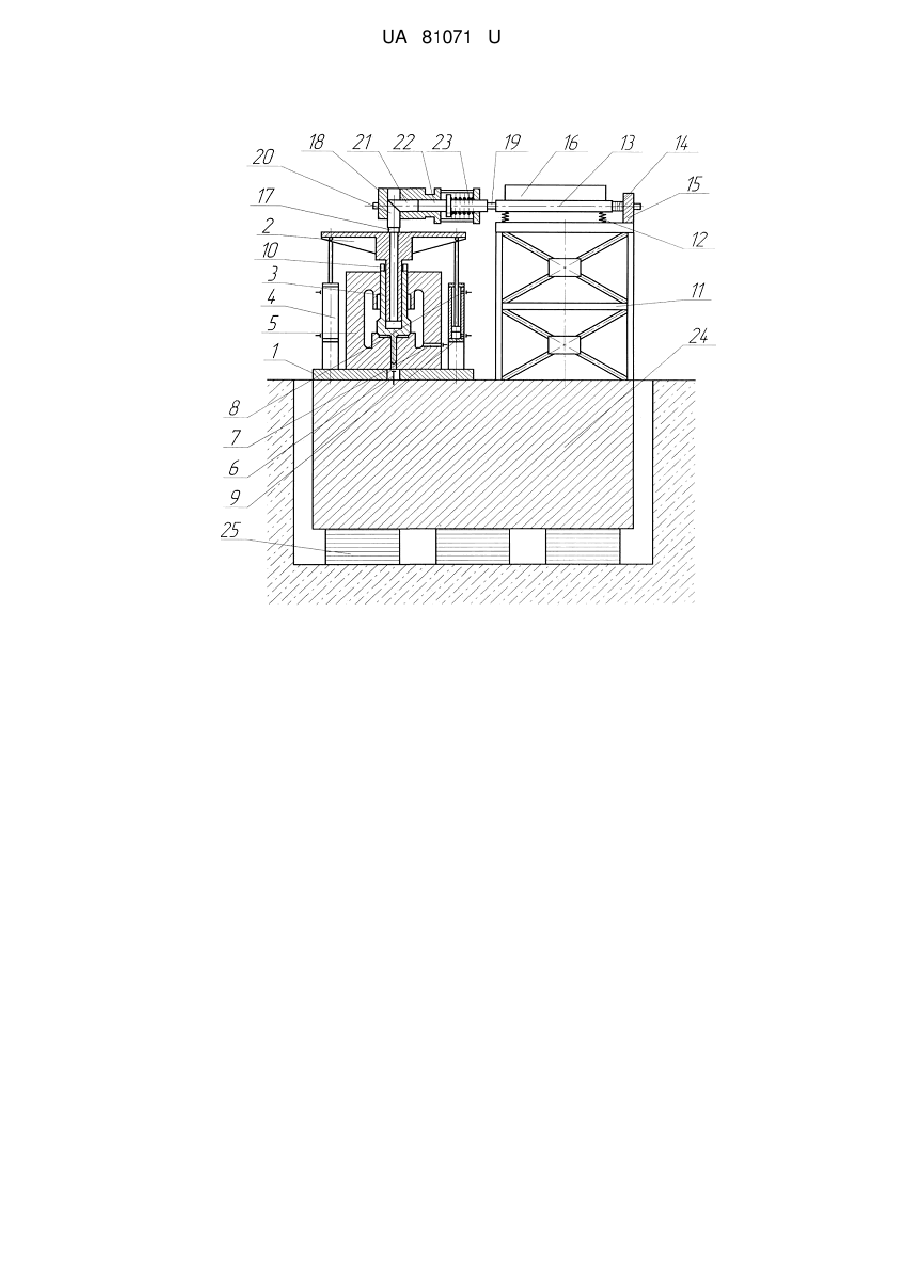

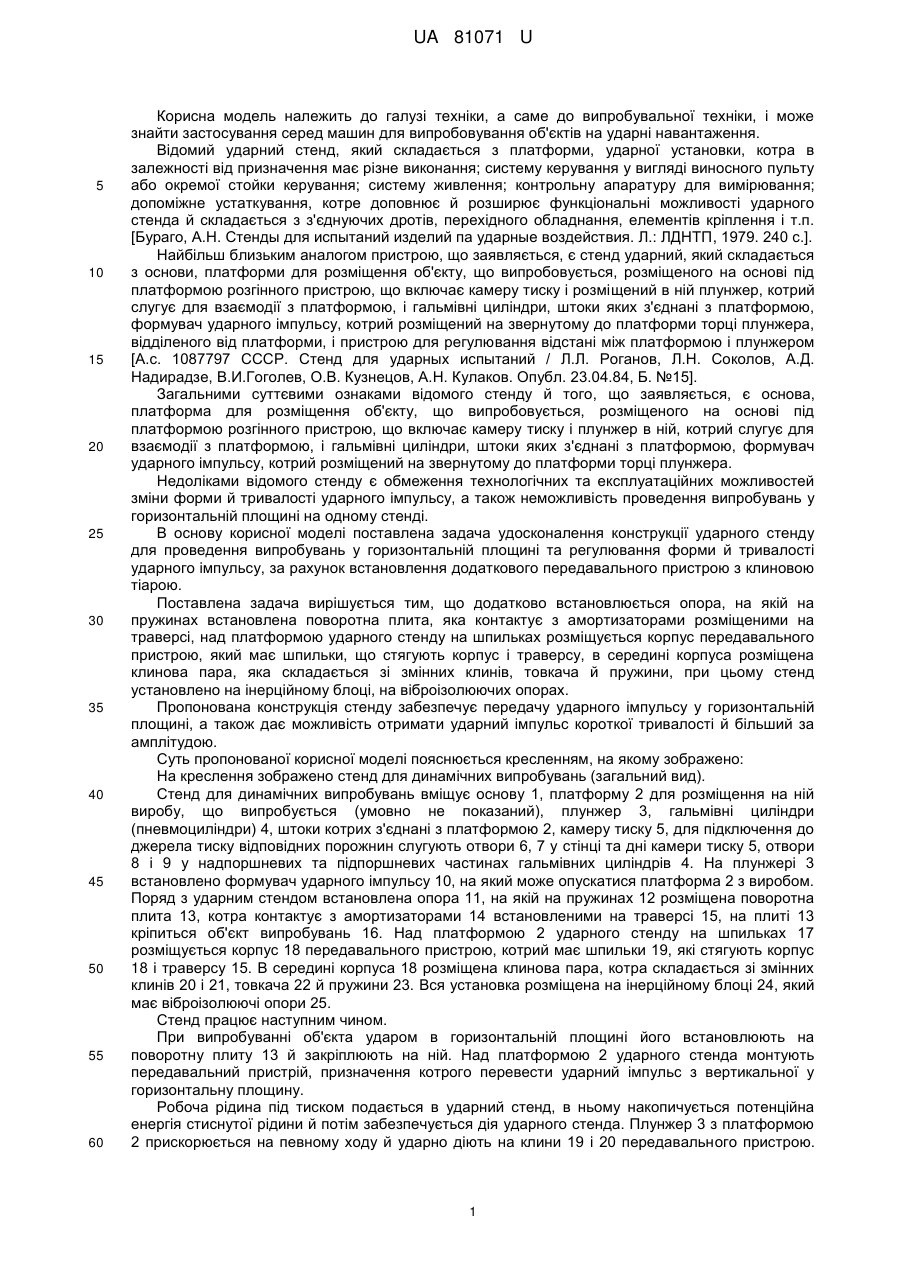

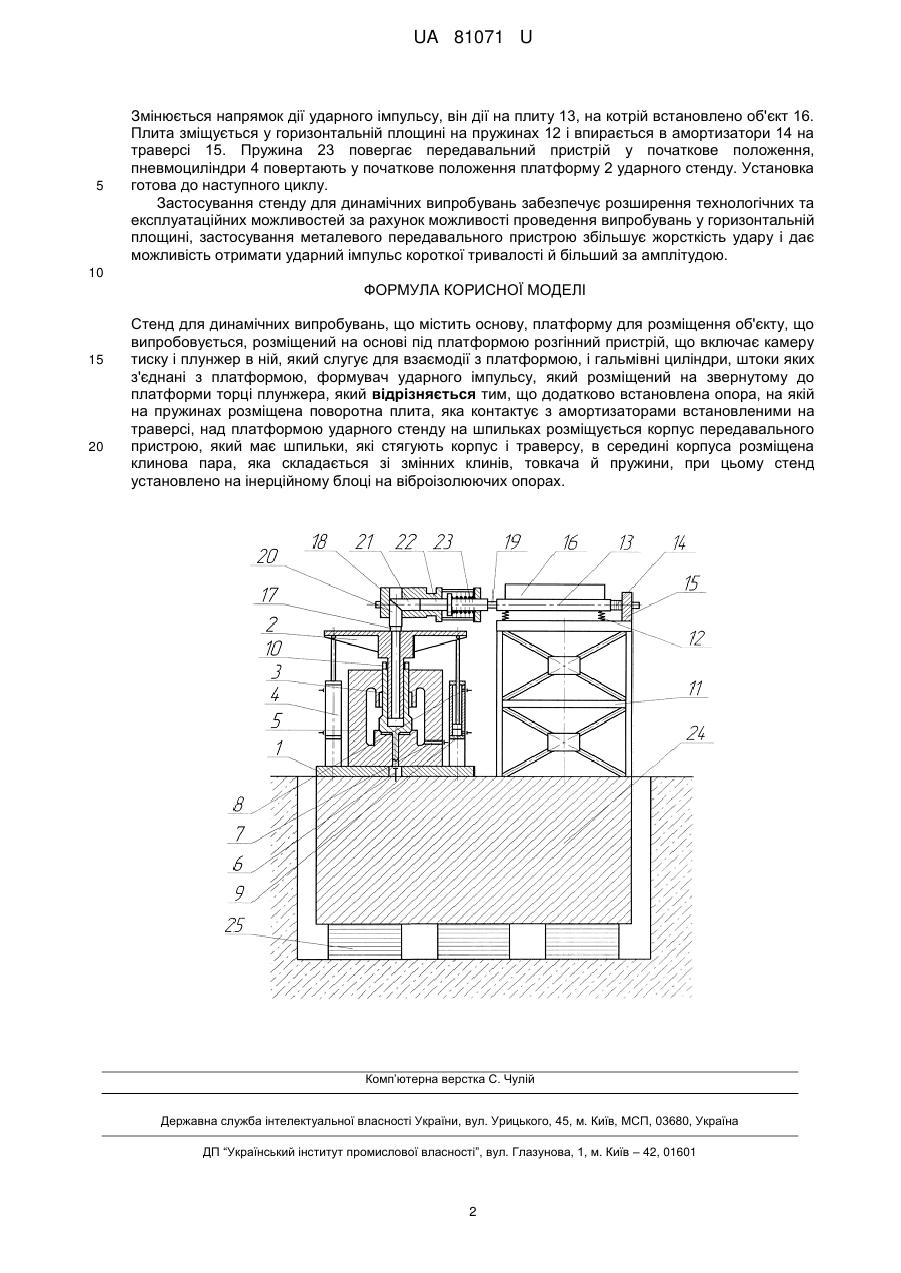

Реферат: UA 81071 U UA 81071 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до випробувальної техніки, і може знайти застосування серед машин для випробовування об'єктів на ударні навантаження. Відомий ударний стенд, який складається з платформи, ударної установки, котра в залежності від призначення має різне виконання; систему керування у вигляді виносного пульту або окремої стойки керування; систему живлення; контрольну апаратуру для вимірювання; допоміжне устаткування, котре доповнює й розширює функціональні можливості ударного стенда й складається з з'єднуючих дротів, перехідного обладнання, елементів кріплення і т.п. [Бураго, А.Н. Стенды для испытаний изделий па ударные воздействия. Л.: ЛДНТП, 1979. 240 с.]. Найбільш близьким аналогом пристрою, що заявляється, є стенд ударний, який складається з основи, платформи для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і розміщений в ній плунжер, котрий слугує для взаємодії з платформою, і гальмівні циліндри, штоки яких з'єднані з платформою, формувач ударного імпульсу, котрий розміщений на звернутому до платформи торці плунжера, відділеного від платформи, і пристрою для регулювання відстані між платформою і плунжером [А.с. 1087797 СССР. Стенд для ударных испытаний / Л.Л. Роганов, Л.Н. Соколов, А.Д. Надирадзе, В.И.Гоголев, О.В. Кузнецов, А.Н. Кулаков. Опубл. 23.04.84, Б. №15]. Загальними суттєвими ознаками відомого стенду й того, що заявляється, є основа, платформа для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і плунжер в ній, котрий слугує для взаємодії з платформою, і гальмівні циліндри, штоки яких з'єднані з платформою, формувач ударного імпульсу, котрий розміщений на звернутому до платформи торці плунжера. Недоліками відомого стенду є обмеження технологічних та експлуатаційних можливостей зміни форми й тривалості ударного імпульсу, а також неможливість проведення випробувань у горизонтальній площині на одному стенді. В основу корисної моделі поставлена задача удосконалення конструкції ударного стенду для проведення випробувань у горизонтальній площині та регулювання форми й тривалості ударного імпульсу, за рахунок встановлення додаткового передавального пристрою з клиновою тіарою. Поставлена задача вирішується тим, що додатково встановлюється опора, на якій на пружинах встановлена поворотна плита, яка контактує з амортизаторами розміщеними на траверсі, над платформою ударного стенду на шпильках розміщується корпус передавального пристрою, який має шпильки, що стягують корпус і траверсу, в середині корпуса розміщена клинова пара, яка складається зі змінних клинів, товкача й пружини, при цьому стенд установлено на інерційному блоці, на віброізолюючих опорах. Пропонована конструкція стенду забезпечує передачу ударного імпульсу у горизонтальній площині, а також дає можливість отримати ударний імпульс короткої тривалості й більший за амплітудою. Суть пропонованої корисної моделі пояснюється кресленням, на якому зображено: На креслення зображено стенд для динамічних випробувань (загальний вид). Стенд для динамічних випробувань вміщує основу 1, платформу 2 для розміщення на ній виробу, що випробується (умовно не показаний), плунжер 3, гальмівні циліндри (пневмоциліндри) 4, штоки котрих з'єднані з платформою 2, камеру тиску 5, для підключення до джерела тиску відповідних порожнин слугують отвори 6, 7 у стінці та дні камери тиску 5, отвори 8 і 9 у надпоршневих та підпоршневих частинах гальмівних циліндрів 4. На плунжері 3 встановлено формувач ударного імпульсу 10, на який може опускатися платформа 2 з виробом. Поряд з ударним стендом встановлена опора 11, на якій на пружинах 12 розміщена поворотна плита 13, котра контактує з амортизаторами 14 встановленими на траверсі 15, на плиті 13 кріпиться об'єкт випробувань 16. Над платформою 2 ударного стенду на шпильках 17 розміщується корпус 18 передавального пристрою, котрий має шпильки 19, які стягують корпус 18 і траверсу 15. В середині корпуса 18 розміщена клинова пара, котра складається зі змінних клинів 20 і 21, товкача 22 й пружини 23. Вся установка розміщена на інерційному блоці 24, який має віброізолюючі опори 25. Стенд працює наступним чином. При випробуванні об'єкта ударом в горизонтальній площині його встановлюють на поворотну плиту 13 й закріплюють на ній. Над платформою 2 ударного стенда монтують передавальний пристрій, призначення котрого перевести ударний імпульс з вертикальної у горизонтальну площину. Робоча рідина під тиском подається в ударний стенд, в ньому накопичується потенційна енергія стиснутої рідини й потім забезпечується дія ударного стенда. Плунжер 3 з платформою 2 прискорюється на певному ходу й ударно діють на клини 19 і 20 передавального пристрою. 1 UA 81071 U 5 Змінюється напрямок дії ударного імпульсу, він дії на плиту 13, на котрій встановлено об'єкт 16. Плита зміщується у горизонтальній площині на пружинах 12 і впирається в амортизатори 14 на траверсі 15. Пружина 23 повергає передавальний пристрій у початкове положення, пневмоциліндри 4 повертають у початкове положення платформу 2 ударного стенду. Установка готова до наступного циклу. Застосування стенду для динамічних випробувань забезпечує розширення технологічних та експлуатаційних можливостей за рахунок можливості проведення випробувань у горизонтальній площині, застосування металевого передавального пристрою збільшує жорсткість удару і дає можливість отримати ударний імпульс короткої тривалості й більший за амплітудою. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Стенд для динамічних випробувань, що містить основу, платформу для розміщення об'єкту, що випробовується, розміщений на основі під платформою розгінний пристрій, що включає камеру тиску і плунжер в ній, який слугує для взаємодії з платформою, і гальмівні циліндри, штоки яких з'єднані з платформою, формувач ударного імпульсу, який розміщений на звернутому до платформи торці плунжера, який відрізняється тим, що додатково встановлена опора, на якій на пружинах розміщена поворотна плита, яка контактує з амортизаторами встановленими на траверсі, над платформою ударного стенду на шпильках розміщується корпус передавального пристрою, який має шпильки, які стягують корпус і траверсу, в середині корпуса розміщена клинова пара, яка складається зі змінних клинів, товкача й пружини, при цьому стенд установлено на інерційному блоці на віброізолюючих опорах. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
