Судновий кабель

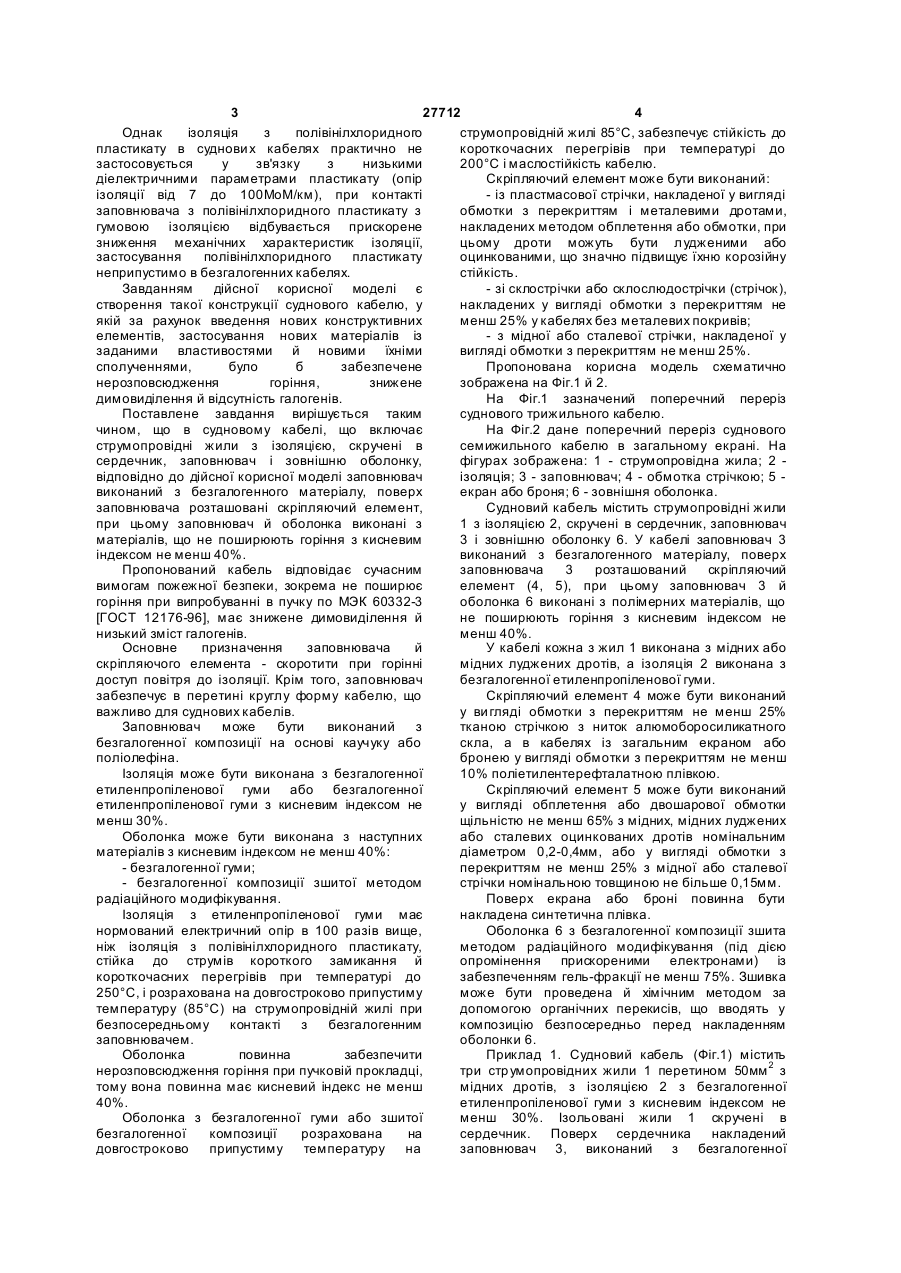

1. Судновий кабель, що включає струмопровідні жили з ізоляцією, скручені в сердечник, заповнювач і зовнішню оболонку, який відрізняє ться тим, що заповнювач виконаний з безгалогенного матеріалу, поверх заповнювача розташований скріпляючий елемент, при цьому заповнювач й оболонка виконані з матеріалів, що не поширюють горіння, з кисневим індексом не менше 40 %. 2. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з безгалогенної етиленпропіленової гуми. 3. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з безгалогенної U 2 (19) 1 3 27712 4 Однак ізоляція з полівінілхлоридного струмопровідній жилі 85°С, забезпечує стійкість до пластикату в суднови х кабелях практично не короткочасних перегрівів при температурі до застосовується у зв'язку з низькими 200°С і маслостійкість кабелю. діелектричними параметрами пластикату (опір Скріпляючий елемент може бути виконаний: ізоляції від 7 до 100МоМ/км), при контакті - із пластмасової стрічки, накладеної у вигляді заповнювача з полівінілхлоридного пластикату з обмотки з перекриттям і металевими дротами, гумовою ізоляцією відбувається прискорене накладених методом обплетення або обмотки, при зниження механічних характеристик ізоляції, цьому дроти можуть бути лудженими або застосування полівінілхлоридного пластикату оцинкованими, що значно підвищує їхню корозійну неприпустимо в безгалогенних кабелях. стійкість. Завданням дійсної корисної моделі є - зі склострічки або склослюдострічки (стрічок), створення такої конструкції суднового кабелю, у накладених у вигляді обмотки з перекриттям не якій за рахунок введення нових конструктивних менш 25% у кабелях без металевих покривів; елементів, застосування нових матеріалів із - з мідної або сталевої стрічки, накладеної у заданими властивостями й новими їхніми вигляді обмотки з перекриттям не менш 25%. сполученнями, було б забезпечене Пропонована корисна модель схематично нерозповсюдження горіння, знижене зображена на Фіг.1 й 2. димовиділення й відсутність галогенів. На Фіг.1 зазначений поперечний переріз Поставлене завдання вирішується таким суднового трижильного кабелю. чином, що в судновому кабелі, що включає На Фіг.2 дане поперечний переріз суднового струмопровідні жили з ізоляцією, скручені в семижильного кабелю в загальному екрані. На сердечник, заповнювач і зовнішню оболонку, фігурах зображена: 1 - струмопровідна жила; 2 відповідно до дійсної корисної моделі заповнювач ізоляція; 3 - заповнювач; 4 - обмотка стрічкою; 5 виконаний з безгалогенного матеріалу, поверх екран або броня; 6 - зовнішня оболонка. заповнювача розташовані скріпляючий елемент, Судновий кабель містить струмопровідні жили при цьому заповнювач й оболонка виконані з 1 з ізоляцією 2, скручені в сердечник, заповнювач матеріалів, що не поширюють горіння з кисневим 3 і зовнішню оболонку 6. У кабелі заповнювач 3 індексом не менш 40%. виконаний з безгалогенного матеріалу, поверх Пропонований кабель відповідає сучасним заповнювача 3 розташований скріпляючий вимогам пожежної безпеки, зокрема не поширює елемент (4, 5), при цьому заповнювач 3 й горіння при випробуванні в пучку по МЭК 60332-3 оболонка 6 виконані з полімерних матеріалів, що [ГОСТ 12176-96], має знижене димовиділення й не поширюють горіння з кисневим індексом не низький зміст галогенів. менш 40%. Основне призначення заповнювача й У кабелі кожна з жил 1 виконана з мідних або скріпляючого елемента - скоротити при горінні мідних луджених дротів, а ізоляція 2 виконана з доступ повітря до ізоляції. Крім того, заповнювач безгалогенної етиленпропіленової гуми. забезпечує в перетині круглу форму кабелю, що Скріпляючий елемент 4 може бути виконаний важливо для суднових кабелів. у ви гляді обмотки з перекриттям не менш 25% Заповнювач може бути виконаний з тканою стрічкою з ниток алюмоборосиликатного безгалогенної композиції на основі каучуку або скла, а в кабелях із загальним екраном або поліолефіна. бронею у вигляді обмотки з перекриттям не менш Ізоляція може бути виконана з безгалогенної 10% поліетилентерефталатною плівкою. етиленпропіленової гуми або безгалогенної Скріпляючий елемент 5 може бути виконаний етиленпропіленової гуми з кисневим індексом не у вигляді обплетення або двошарової обмотки менш 30%. щільністю не менш 65% з мідних, мідних луджених Оболонка може бути виконана з наступних або сталевих оцинкованих дротів номінальним матеріалів з кисневим індексом не менш 40%: діаметром 0,2-0,4мм, або у вигляді обмотки з - безгалогенної гуми; перекриттям не менш 25% з мідної або сталевої - безгалогенної композиції зшитої методом стрічки номінальною товщиною не більше 0,15мм. радіаційного модифікування. Поверх екрана або броні повинна бути Ізоляція з етиленпропіленової гуми має накладена синтетична плівка. нормований електричний опір в 100 разів вище, Оболонка 6 з безгалогенної композиції зшита ніж ізоляція з полівінілхлоридного пластикату, методом радіаційного модифікування (під дією стійка до струмів короткого замикання й опромінення прискореними електронами) із короткочасних перегрівів при температурі до забезпеченням гель-фракції не менш 75%. Зшивка 250°С, і розрахована на довгостроково припустиму може бути проведена й хімічним методом за температуру (85°С) на струмопровідній жилі при допомогою органічних перекисів, що вводять у безпосередньому контакті з безгалогенним композицію безпосередньо перед накладенням заповнювачем. оболонки 6. Оболонка повинна забезпечити Приклад 1. Судновий кабель (Фіг.1) містить нерозповсюдження горіння при пучковій прокладці, три стр умопровідних жили 1 перетином 50мм 2 з тому вона повинна має кисневий індекс не менш мідних дротів, з ізоляцією 2 з безгалогенної 40%. етиленпропіленової гуми з кисневим індексом не Оболонка з безгалогенної гуми або зшитої менш 30%. Ізольовані жили 1 скручені в безгалогенної композиції розрахована на сердечник. Поверх сердечника накладений довгостроково припустиму температуру на заповнювач 3, виконаний з безгалогенної 5 27712 композиції на основі каучуку. Поверх заповнювача 3 накладений скріпляючий елемент 4 зі склострічки у вигляді обмотки з перекриттям 30%. Зовнішня оболонка 6 виконана з безгалогенної гуми. Заповнювач 3 й оболонка 6 виконані з полімерних матеріалів, що не поширюють горіння з кисневим індексом не менш 40%. Приклад 2. Судновий кабель (Фіг.2) містить сім струмопровідних жил 1 перетином 1,5мм 2 з мідних дротів, з ізоляцією 2 з безгалогенної етиленпропіленової гуми. Ізольовані жили 1 скручені в сердечник. По скручених жилах накладений заповнювач 3 з безгалогенної композиції на основі каучуку. Поверх заповнювача 3 накладені послідовно розташовані скріпляючий елемент 4 з поліетилентерефталатної стрічки, накладеної у вигляді обмотки з перекриттям 10%, броня у вигляді обплетення зі сталевих оцинкованих дротів щільністю 70% і скріпляючий елемент 4 з поліетилентерефталатної стрічки, накладеної у вигляді обмотки. Зовнішня оболонка 6 виконана з безгалогенної композиції, накладеної методом екструзії без обтиснення. Оболонка 6 зшита методом радіаційного модифікування (під дією опромінення прискореними електронами) із забезпеченням гель-фракції не менш 75%. Заповнювач 3 й оболонка 6 виконані з полімерних матеріалів, що не поширюють горіння з кисневим індексом 40%. 6
