Судновий кабель

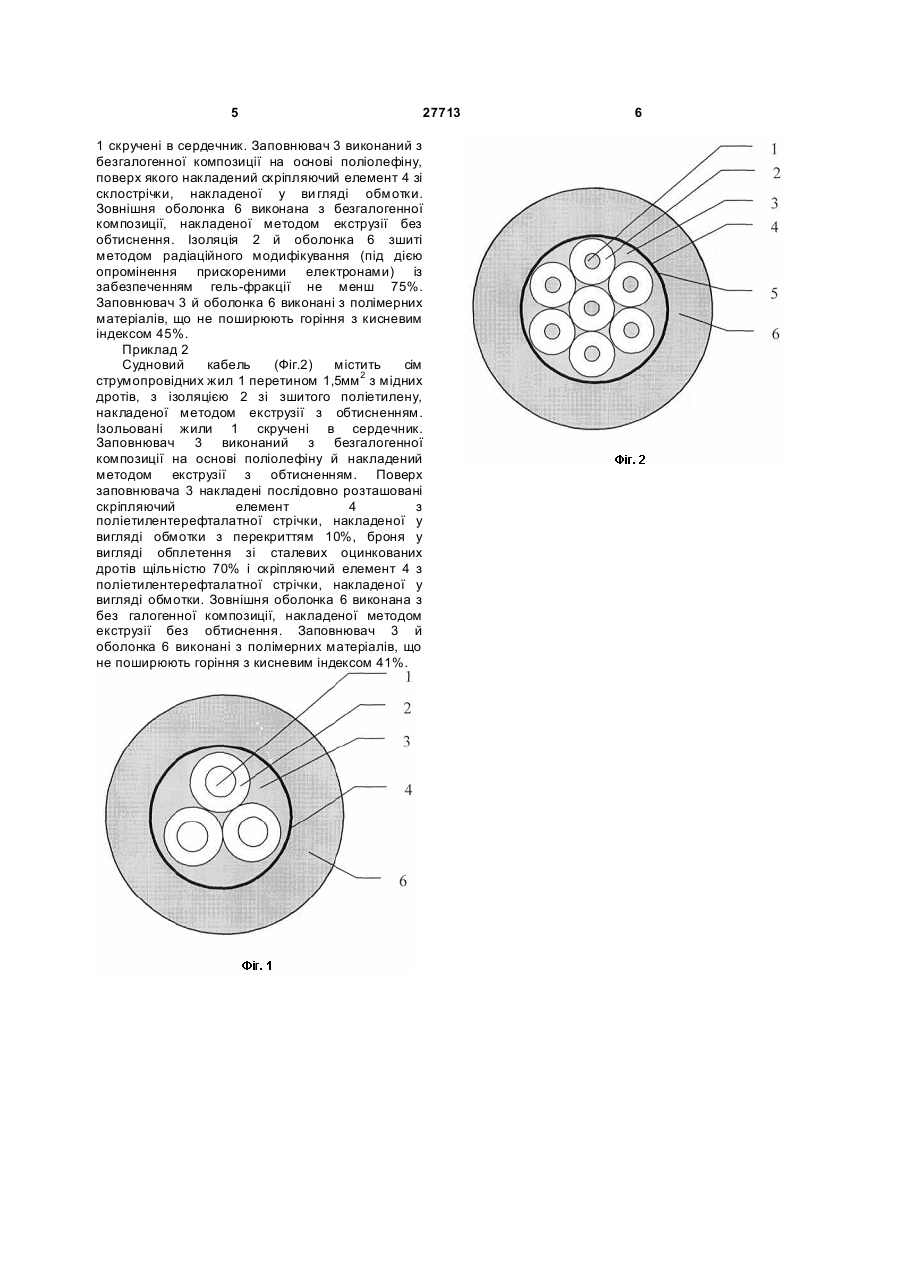

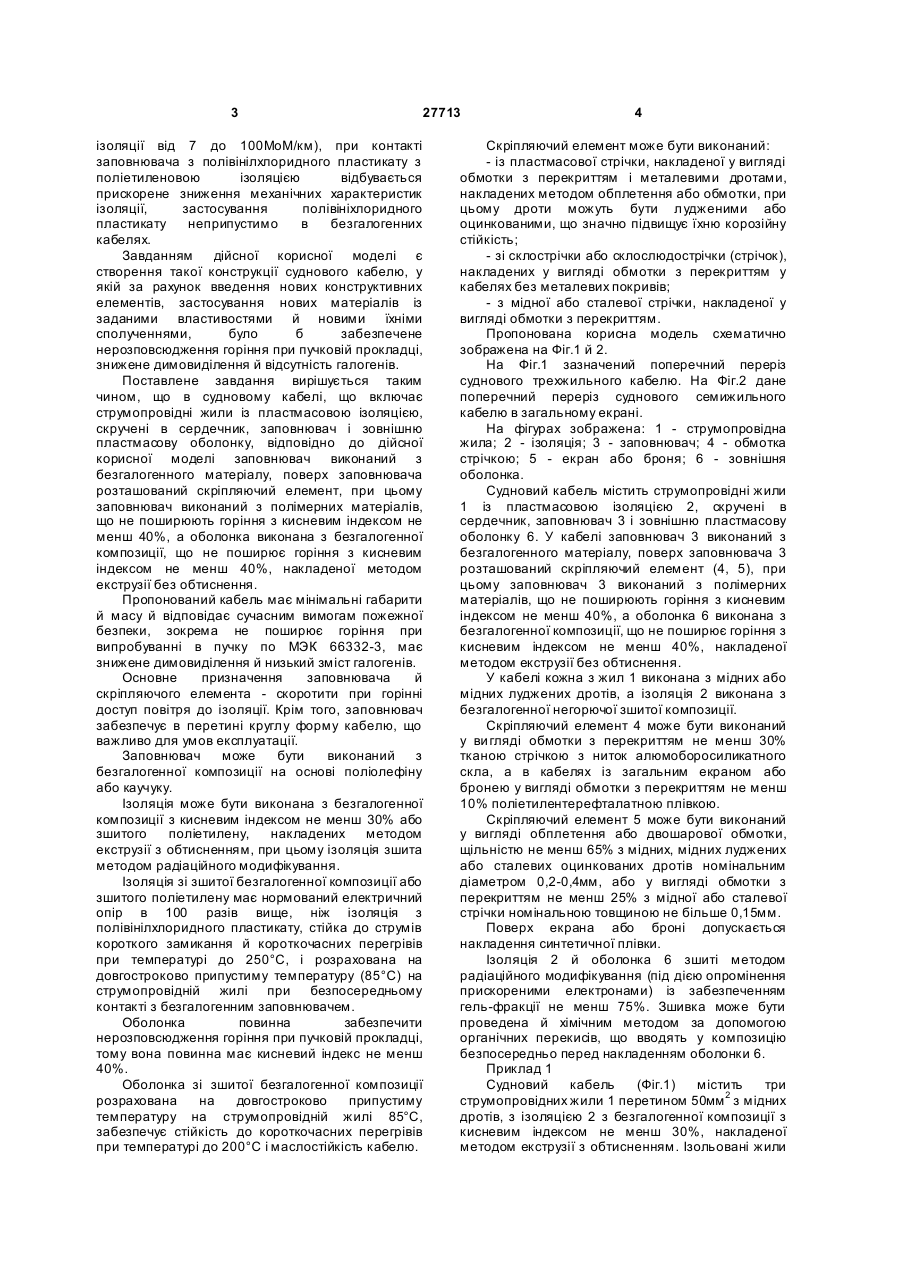

1. Судновий кабель, що включає струмопровідні жили із пластмасовою ізоляцією, скручені в сердечник, заповнювач і зовнішню пластмасову оболонку, який відрізняється тим, що заповнювач виконаний з безгалогенного матеріалу, поверх заповнювача розташований скріпляючий елемент, при цьому заповнювач виконаний з полімерних матеріалів, що не поширюють горіння, з кисневим індексом не менше 40 %, а оболонка виконана з безгалогенної композиції, що не поширює горіння, з кисневим U 2 (19) 1 3 27713 ізоляції від 7 до 100МоМ/км), при контакті заповнювача з полівінілхлоридного пластикату з поліетиленовою ізоляцією відбувається прискорене зниження механічних характеристик ізоляції, застосування полівініхлоридного пластикату неприпустимо в безгалогенних кабелях. Завданням дійсної корисної моделі є створення такої конструкції суднового кабелю, у якій за рахунок введення нових конструктивних елементів, застосування нових матеріалів із заданими властивостями й новими їхніми сполученнями, було б забезпечене нерозповсюдження горіння при пучковій прокладці, знижене димовиділення й відсутність галогенів. Поставлене завдання вирішується таким чином, що в судновому кабелі, що включає струмопровідні жили із пластмасовою ізоляцією, скручені в сердечник, заповнювач і зовнішню пластмасову оболонку, відповідно до дійсної корисної моделі заповнювач виконаний з безгалогенного матеріалу, поверх заповнювача розташований скріпляючий елемент, при цьому заповнювач виконаний з полімерних матеріалів, що не поширюють горіння з кисневим індексом не менш 40%, а оболонка виконана з безгалогенної композиції, що не поширює горіння з кисневим індексом не менш 40%, накладеної методом екструзії без обтиснення. Пропонований кабель має мінімальні габарити й масу й відповідає сучасним вимогам пожежної безпеки, зокрема не поширює горіння при випробуванні в пучку по МЭК 66332-3, має знижене димовиділення й низький зміст галогенів. Основне призначення заповнювача й скріпляючого елемента - скоротити при горінні доступ повітря до ізоляції. Крім того, заповнювач забезпечує в перетині круглу форму кабелю, що важливо для умов експлуатації. Заповнювач може бути виконаний з безгалогенної композиції на основі поліолефіну або каучуку. Ізоляція може бути виконана з безгалогенної композиції з кисневим індексом не менш 30% або зшитого поліетилену, накладених методом екструзії з обтисненням, при цьому ізоляція зшита методом радіаційного модифікування. Ізоляція зі зшитої безгалогенної композиції або зшитого поліетилену має нормований електричний опір в 100 разів вище, ніж ізоляція з полівінілхлоридного пластикату, стійка до струмів короткого замикання й короткочасних перегрівів при температурі до 250°С, і розрахована на довгостроково припустиму температуру (85°С) на струмопровідній жилі при безпосередньому контакті з безгалогенним заповнювачем. Оболонка повинна забезпечити нерозповсюдження горіння при пучковій прокладці, тому вона повинна має кисневий індекс не менш 40%. Оболонка зі зшитої безгалогенної композиції розрахована на довгостроково припустиму температуру на струмопровідній жилі 85°С, забезпечує стійкість до короткочасних перегрівів при температурі до 200°С і маслостійкість кабелю. 4 Скріпляючий елемент може бути виконаний: - із пластмасової стрічки, накладеної у вигляді обмотки з перекриттям і металевими дротами, накладених методом обплетення або обмотки, при цьому дроти можуть бути лудженими або оцинкованими, що значно підвищує їхню корозійну стійкість; - зі склострічки або склослюдострічки (стрічок), накладених у вигляді обмотки з перекриттям у кабелях без металевих покривів; - з мідної або сталевої стрічки, накладеної у вигляді обмотки з перекриттям. Пропонована корисна модель схематично зображена на Фіг.1 й 2. На Фіг.1 зазначений поперечний переріз суднового трехжильного кабелю. На Фіг.2 дане поперечний переріз суднового семижильного кабелю в загальному екрані. На фігурах зображена: 1 - струмопровідна жила; 2 - ізоляція; 3 - заповнювач; 4 - обмотка стрічкою; 5 - екран або броня; 6 - зовнішня оболонка. Судновий кабель містить струмопровідні жили 1 із пластмасовою ізоляцією 2, скручені в сердечник, заповнювач 3 і зовнішню пластмасову оболонку 6. У кабелі заповнювач 3 виконаний з безгалогенного матеріалу, поверх заповнювача 3 розташований скріпляючий елемент (4, 5), при цьому заповнювач 3 виконаний з полімерних матеріалів, що не поширюють горіння з кисневим індексом не менш 40%, а оболонка 6 виконана з безгалогенної композиції, що не поширює горіння з кисневим індексом не менш 40%, накладеної методом екструзії без обтиснення. У кабелі кожна з жил 1 виконана з мідних або мідних луджених дротів, а ізоляція 2 виконана з безгалогенної негорючої зшитої композиції. Скріпляючий елемент 4 може бути виконаний у ви гляді обмотки з перекриттям не менш 30% тканою стрічкою з ниток алюмоборосиликатного скла, а в кабелях із загальним екраном або бронею у вигляді обмотки з перекриттям не менш 10% поліетилентерефталатною плівкою. Скріпляючий елемент 5 може бути виконаний у вигляді обплетення або двошарової обмотки, щільністю не менш 65% з мідних, мідних луджених або сталевих оцинкованих дротів номінальним діаметром 0,2-0,4мм, або у вигляді обмотки з перекриттям не менш 25% з мідної або сталевої стрічки номінальною товщиною не більше 0,15мм. Поверх екрана або броні допускається накладення синтетичної плівки. Ізоляція 2 й оболонка 6 зшиті методом радіаційного модифікування (під дією опромінення прискореними електронами) із забезпеченням гель-фракції не менш 75%. Зшивка може бути проведена й хімічним методом за допомогою органічних перекисів, що вводять у композицію безпосередньо перед накладенням оболонки 6. Приклад 1 Судновий кабель (Фіг.1) містить три струмопровідних жили 1 перетином 50мм 2 з мідних дротів, з ізоляцією 2 з безгалогенної композиції з кисневим індексом не менш 30%, накладеної методом екструзії з обтисненням. Ізольовані жили 5 27713 1 скручені в сердечник. Заповнювач 3 виконаний з безгалогенної композиції на основі поліолефіну, поверх якого накладений скріпляючий елемент 4 зі склострічки, накладеної у ви гляді обмотки. Зовнішня оболонка 6 виконана з безгалогенної композиції, накладеної методом екструзії без обтиснення. Ізоляція 2 й оболонка 6 зшиті методом радіаційного модифікування (під дією опромінення прискореними електронами) із забезпеченням гель-фракції не менш 75%. Заповнювач 3 й оболонка 6 виконані з полімерних матеріалів, що не поширюють горіння з кисневим індексом 45%. Приклад 2 Судновий кабель (Фіг.2) містить сім струмопровідних жил 1 перетином 1,5мм 2 з мідних дротів, з ізоляцією 2 зі зшитого поліетилену, накладеної методом екструзії з обтисненням. Ізольовані жили 1 скручені в сердечник. Заповнювач 3 виконаний з безгалогенної композиції на основі поліолефіну й накладений методом екструзії з обтисненням. Поверх заповнювача 3 накладені послідовно розташовані скріпляючий елемент 4 з поліетилентерефталатної стрічки, накладеної у вигляді обмотки з перекриттям 10%, броня у вигляді обплетення зі сталевих оцинкованих дротів щільністю 70% і скріпляючий елемент 4 з поліетилентерефталатної стрічки, накладеної у вигляді обмотки. Зовнішня оболонка 6 виконана з без галогенної композиції, накладеної методом екструзії без обтиснення. Заповнювач 3 й оболонка 6 виконані з полімерних матеріалів, що не поширюють горіння з кисневим індексом 41%. 6
