Кабель телефонний судновий для вибухонебезпечних середовищ

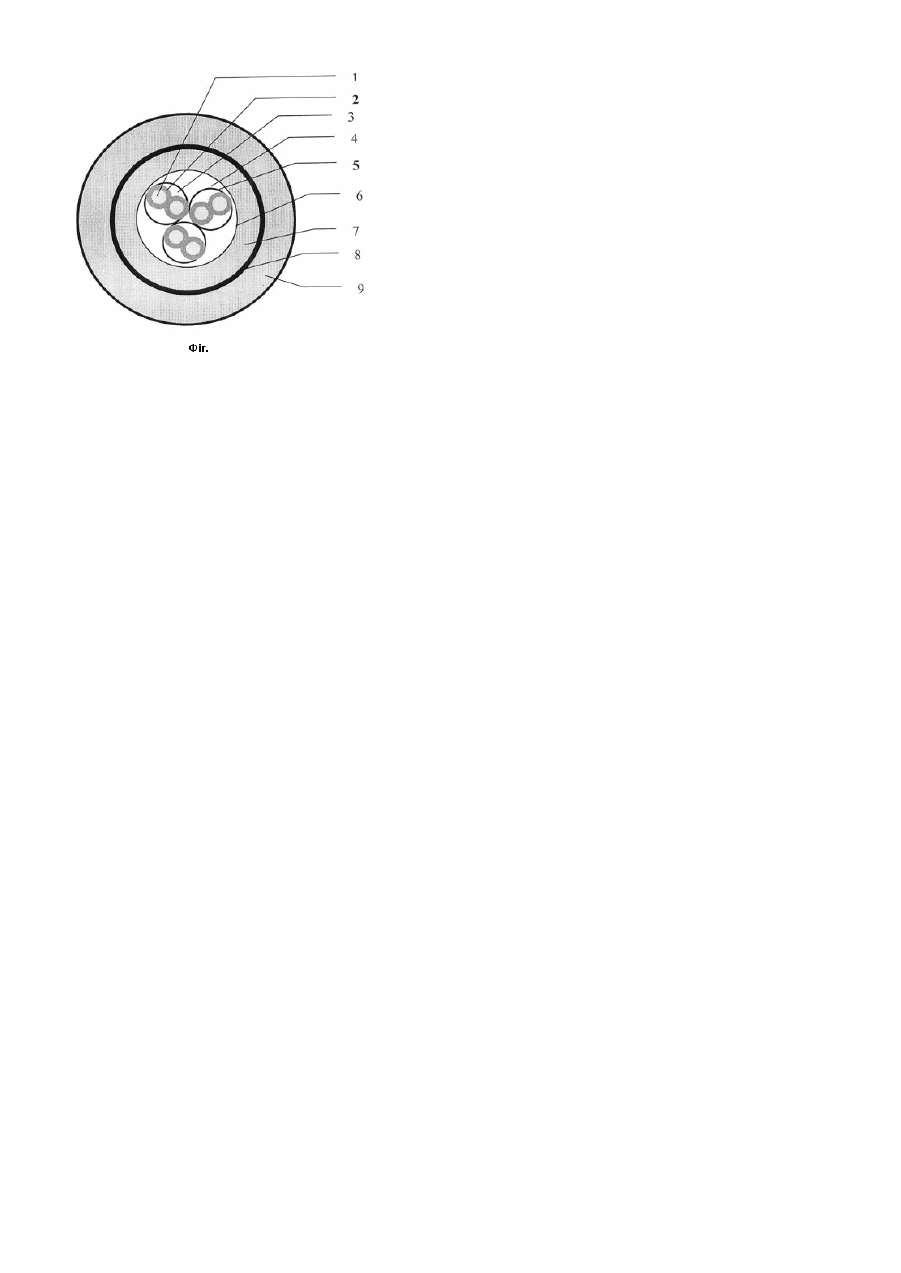

Корисна модель відноситься до області електротехніки, а саме, до конструкцій кабелів телефонних суднових, призначених для нерухомої прокладки у вибухонебезпечних приміщеннях і просторах на судах морського і річкового флоту, для експлуатації в контрольних ланцюгах, ланцюгах керування при напрузі до 0,15/0,25кВ перемінного струму частоти 1200Гц. Прототипом є кабель телефонний судновий для вибухонебезпечних середовищ, що містить дві чи декілька струмопровідних жил з ізоляцією з гуми типу РТИ-1. Поверх кожної ізольованої жили накладений екран з металізованого папера, виконаний у вигляді обмотки. Парна скрутка жил кабелю виконується без екрана при забезпеченні показників по перехідному загасанню. Поверх скручених жил накладений з перекриттям елемент, що скріплює, поверх якого послідовно накладені з заповненням внутрішня оболонка, броня з двох сталеви х оцинкованих стрічок і зовнішня оболонка. Оболонки виконані з полівінілхлоридного пластикату. [«Кабелі суднові для вибухонебезпечних середовищ». Технічні умови ТУ 16-505.405-78]. Недоліками зазначеного кабелю є низька робоча температура (не більше 70°С), великі діаметр і маса, низька пожежобезпека. Задачею дійсної корисної моделі є створення такої конструкції кабелю телефонного суднового для вибухонебезпечних середовищ, у якій за рахунок уведення нових елементів і застосування нових матеріалів були б підвищені робоча температура до 85°С і збільшена пожежобезпека кабелю. Поставлена задача досягається тим, що в кабелі телефонному судновому для вибухонебезпечних середовищ, що містить скручені ізольовані гумою струмопровідні жили з екраном чи без нього, елемент, що скріплює, броню, розташовану між внутрішньою і зовнішньою пластмасовими оболонками, відповідно до корисної моделі кількість струмопровідних жил 2 класу гн учкості з ізоляцією з етиленпропіленової гуми виконана парною, при цьому згадані жили чи пари жил скручені в сердечник з елементом, що скріплює з поліетилентерефталатної плівки, а внутрішня і зовнішня оболонки виконані з екструдованої зшитої безгалогенної композиції чи з негорючого полівінілхлоридного пластикату. Перевагою пропонованого кабелю є те, що використання ізоляції з етиленпропіленової гуми підвищує теплостійкість кабелю до 85°С. Внутрішня і зовнішня оболонки, виконані з екструдованої зшитої безгалогенної композиції чи з негорючого полівінілхлоридного пластикату забезпечують мастилостійкість, стійкість до променів, а також забезпечує високу пожежобезпеку кабелю, тому що він не поширює полум'я, не виділяє корозійно активних газів і має низьке димовиділення під час пожежі. Екран, виконаний із синтетичної плівки, фольгірованої алюмінієм (замість металізованого папера в прототипу), є більш міцним, ефективним і надійним. Екран може бути накладений поверх ізоляції кожної струмопровідної жили у вигляді обмотки з перекриттям не менш 10% металом назовні, що підвищує перешкодозахищеність кабелю. Екран може бути накладений поверх кожної скрученої пари у виді обмотки з перекриттям не менш 15% металом усередину з подовжнім розташуванням під ним проводу заземлення, що підвищує перешкодозахищеність кабелю. Броня може бути виконана у вигляді обплетення зі сталевих оцинкованих дротів щільністю не менш 80%, що дозволяє збільшити гнучкість кабелю. Кабель може додатково містити поверх броні елемент, що скріплює, який поліпшує розділення кабелю і збільшує його гнучкість. Пропонована корисна модель схематично зображена на фігурі, де 1 - стр умопровідна жила, 2 - ізоляція з гуми, 3 - скручена пара, 4 - екран пари, 5 - провід заземлення, 6 - елемент що скріплює, 7 - внутрішня пластмасова оболонка, 8 - броня, 9 - зовнішня пластмасова оболонка. Кабель телефонний судновий для вибухонебезпечних середовищ містить скручені ізольовані гумою 2 струмопровідні жили 1 з екраном 4 чи без нього, елемент 6, що скріплює, броню 8, розташовану між внутрішньої 7 і зовнішньої 9 пластмасовими оболонками. У кабелі кількість струмопровідних жил 2 класу гнучкості з ізоляцією 2 з етиленпропіленової гуми виконана парною, при цьому згадані жили 1 чи пари жил 3 скручені у сердечник з елементом 6, що скріплює з поліетилентерефталатної плівки, а внутрішня 7 і зовнішня 9 оболонки виконані з екструдованої зшитої безгалогенної композиції чи з негорючого полівінілхлоридного пластикату. Приклад Кабель 3´(2´1,5) містить шість струмопровідних жил 1, виконаних по 2 класу гнучкості перетином 1,5мм 2, кожна з яких покрита ізоляцією 2 з етиленпропіленової гуми, накладеної на лінії безперервної вулканізації. Ізольовані жили 1 скручені в пари 3 із кроком скрутки не більш 120мм. Ізоляція 2 жил 1 у кожній парі 3 відрізняється по кольорі друг від друга. Поверх кожної скрученої пари 3 накладений екран 4 із синтетичної плівки, фольгірованої алюмінієм, у вигляді обмотки з перекриттям не менш 15% металом усередину з подовжнім розташуванням під ним проводу заземлення 5. Екрановані пари 3 скручені в сердечник і покриті елементом 6, що скріплює з поліетилентерефталатної плівки, накладеної у вигляді обмотки з перекриттям. Поверх сердечника накладена внутрішня оболонка 7 і броня 8, яка виконана у вигляді обплетення зі сталевих оцинкованих дротів щільністю 80%. Зверху броні 8 накладений послідовно елемент 6, що скріплює у вигляді обмотки з перекриттям і зовнішня оболонка 9. Оболонки 7 і 9 виконані зі зшитої безгалогенної композиції і накладені на екструзійній лінії.
