Пристрій для прокатки порошку терморозширеного графіту

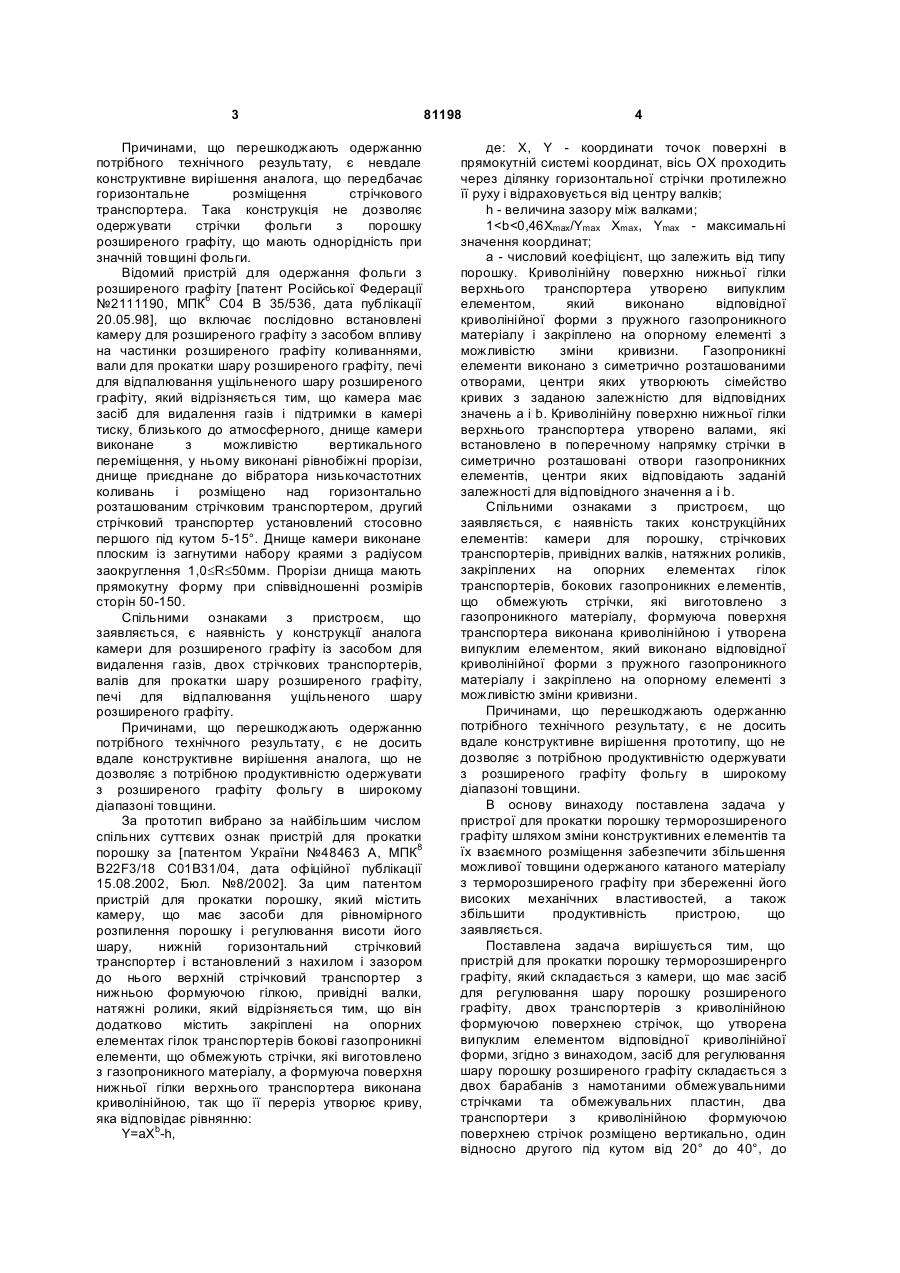

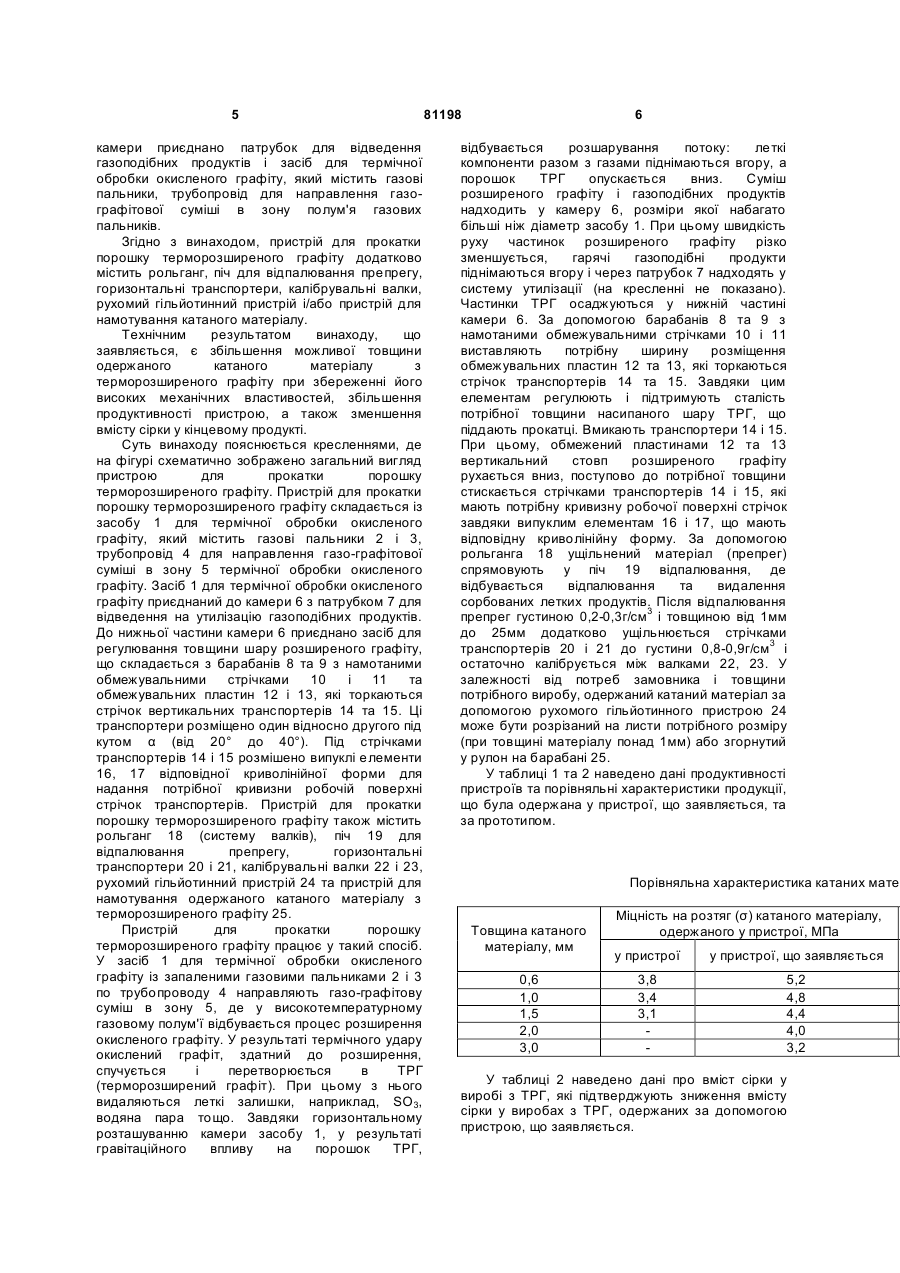

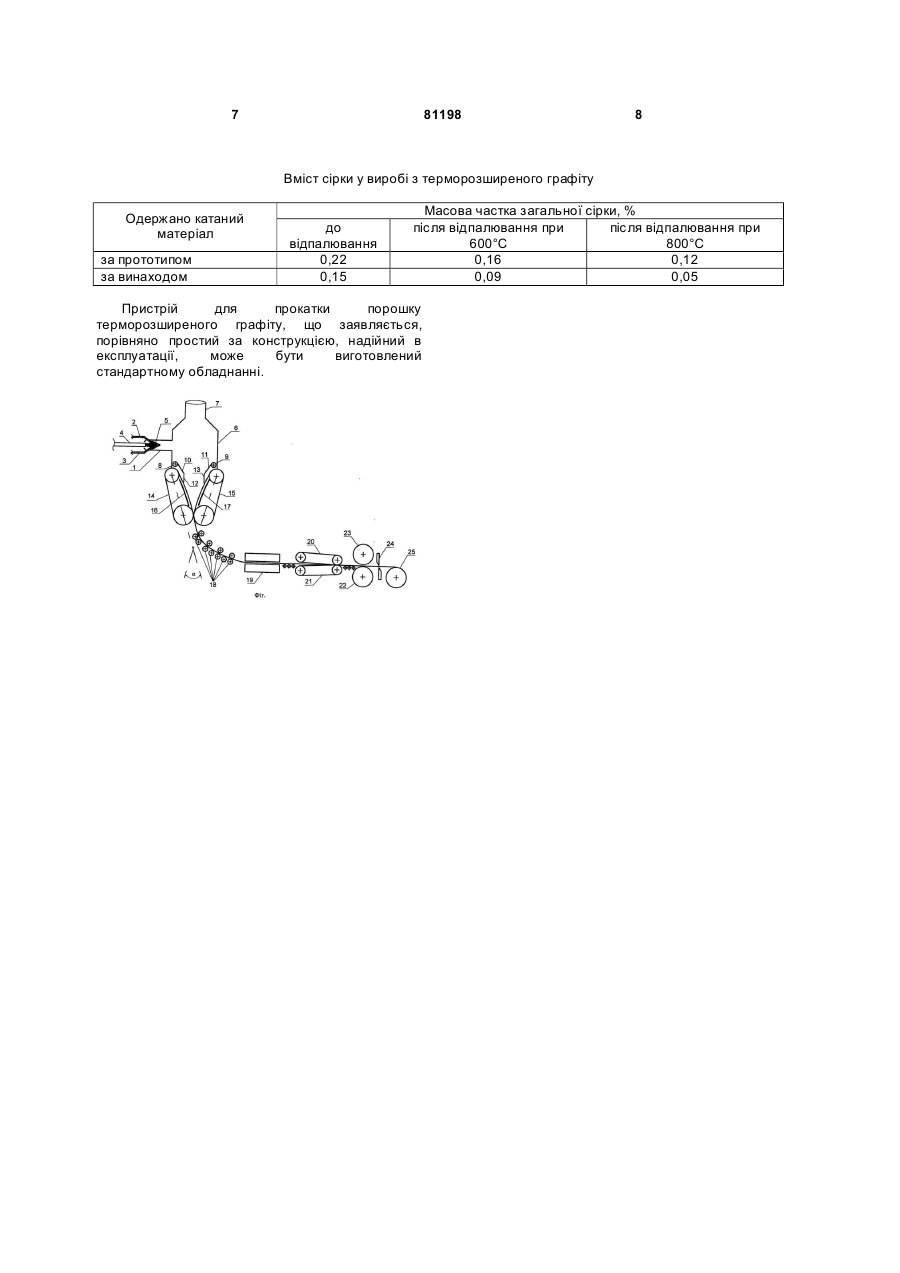

1. Пристрій для прокатки порошку терморозширеного графіту, який складається з камери, що має засіб для регулювання шару порошку розширеного графіту, двох транспортерів з криволінійною формуючою поверхнею стрічок, C2 1 3 Причинами, що перешкоджають одержанню потрібного технічного результату, є невдале конструктивне вирішення аналога, що передбачає горизонтальне розміщення стрічкового транспортера. Така конструкція не дозволяє одержувати стрічки фольги з порошку розширеного графіту, що мають однорідність при значній товщині фольги. Відомий пристрій для одержання фольги з розширеного графіту [патент Російської Федерації №2111190, МПК6 С04 В 35/536, дата публікації 20.05.98], що включає послідовно встановлені камеру для розширеного графіту з засобом впливу на частинки розширеного графіту коливаннями, вали для прокатки шару розширеного графіту, печі для відпалювання ущільненого шару розширеного графіту, який відрізняється тим, що камера має засіб для видалення газів і підтримки в камері тиску, близького до атмосферного, днище камери виконане з можливістю вертикального переміщення, у ньому виконані рівнобіжні прорізи, днище приєднане до вібратора низькочастотних коливань і розміщено над горизонтально розташованим стрічковим транспортером, другий стрічковий транспортер установлений стосовно першого під кутом 5-15°. Днище камери виконане плоским із загнутими набору краями з радіусом заокруглення 1,0£R£50мм. Прорізи днища мають прямокутну форму при співвідношенні розмірів сторін 50-150. Спільними ознаками з пристроєм, що заявляється, є наявність у конструкції аналога камери для розширеного графіту із засобом для видалення газів, двох стрічкових транспортерів, валів для прокатки шару розширеного графіту, печі для відпалювання ущільненого шару розширеного графіту. Причинами, що перешкоджають одержанню потрібного технічного результату, є не досить вдале конструктивне вирішення аналога, що не дозволяє з потрібною продуктивністю одержувати з розширеного графіту фольгу в широкому діапазоні товщини. За прототип вибрано за найбільшим числом спільних суттєвих ознак пристрій для прокатки порошку за [патентом України №48463 А, МПК8 B22F3/18 С01В31/04, дата офіційної публікації 15.08.2002, Бюл. №8/2002]. За цим патентом пристрій для прокатки порошку, який містить камеру, що має засоби для рівномірного розпилення порошку і регулювання висоти його шару, нижній горизонтальний стрічковий транспортер і встановлений з нахилом і зазором до нього верхній стрічковий транспортер з нижньою формуючою гілкою, привідні валки, натяжні ролики, який відрізняється тим, що він додатково містить закріплені на опорних елементах гілок транспортерів бокові газопроникні елементи, що обмежують стрічки, які виготовлено з газопроникного матеріалу, а формуюча поверхня нижньої гілки верхнього транспортера виконана криволінійною, так що її переріз утворює криву, яка відповідає рівнянню: Y=aXb-h, 81198 4 де: Χ, Υ - координати точок поверхні в прямокутній системі координат, вісь ОХ проходить через ділянку горизонтальної стрічки протилежно її руху і відраховується від центру валків; h - величина зазору між валками; 1
