Лобовий фрикційний варіатор
Номер патенту: 65619
Опубліковано: 12.12.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Місяць Володимир Петрович
Формула / Реферат
Лобовий фрикційний варіатор, що містить коток та диск, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що обладнаний додатковим котком, вільно встановленим на ведучому валу, причому коток та додатковий коток встановлені на ведучому валу по різні боки від осі веденого вала, з можливістю синхронного еквідистантного переміщення відносно неї.
Текст

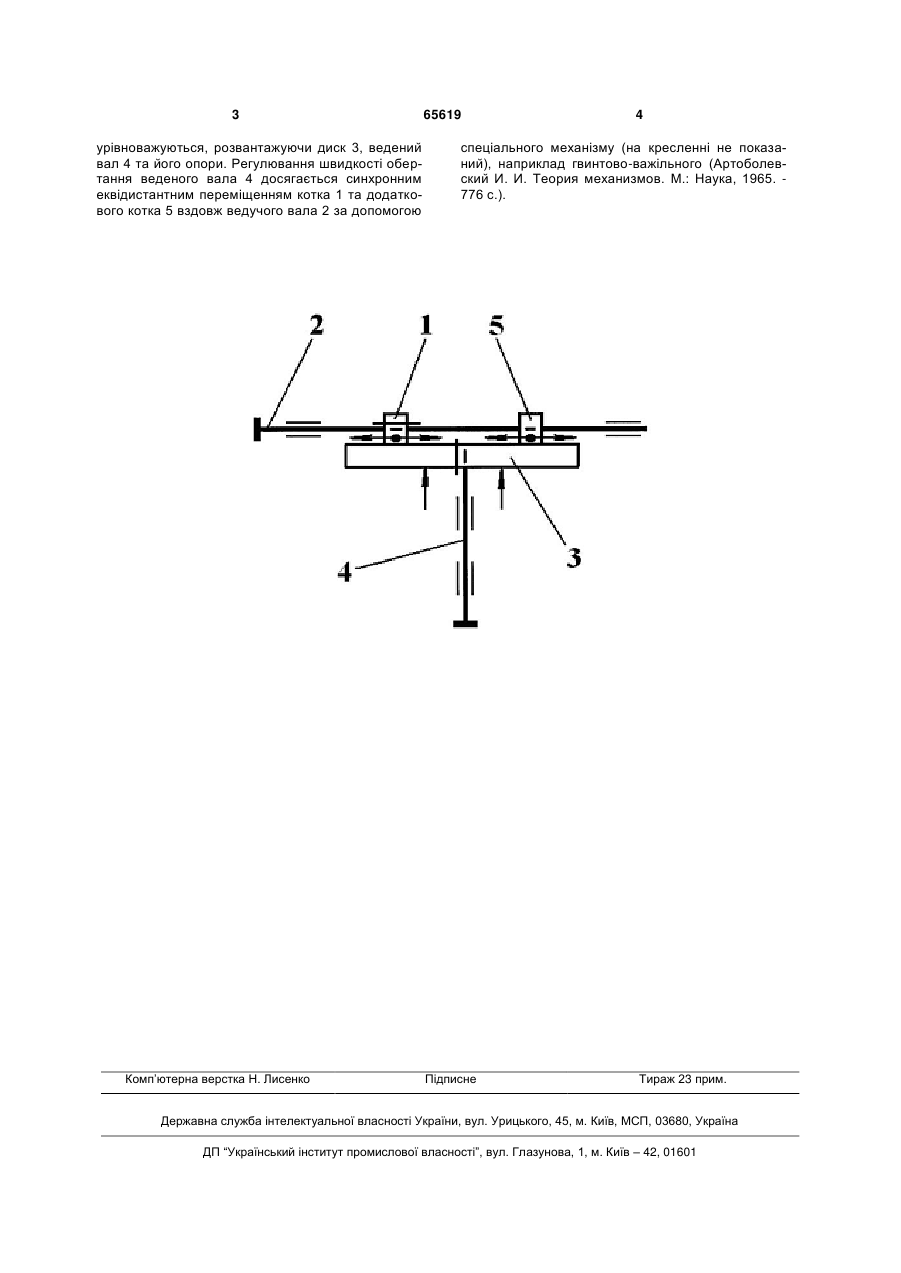

Лобовий фрикційний варіатор, що містить коток та диск, встановлені відповідно на ведучому та веденому валах, який відрізняється тим, що обладнаний додатковим котком, вільно встановленим на ведучому валу, причому коток та додатковий коток встановлені на ведучому валу по різні боки від осі веденого вала, з можливістю синхронного еквідистантного переміщення відносно неї. (19) (21) u201106304 (22) 19.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 урівноважуються, розвантажуючи диск 3, ведений вал 4 та його опори. Регулювання швидкості обертання веденого вала 4 досягається синхронним еквідистантним переміщенням котка 1 та додаткового котка 5 вздовж ведучого вала 2 за допомогою Комп’ютерна верстка Н. Лисенко 65619 4 спеціального механізму (на кресленні не показаний), наприклад гвинтово-важільного (Артоболевский И. И. Теория механизмов. М.: Наука, 1965. 776 с.). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFront friction variator
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЛобовой фрикционный вариатор
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 15/12
Мітки: варіатор, лобовий, фрикційний
