Магнітний захват

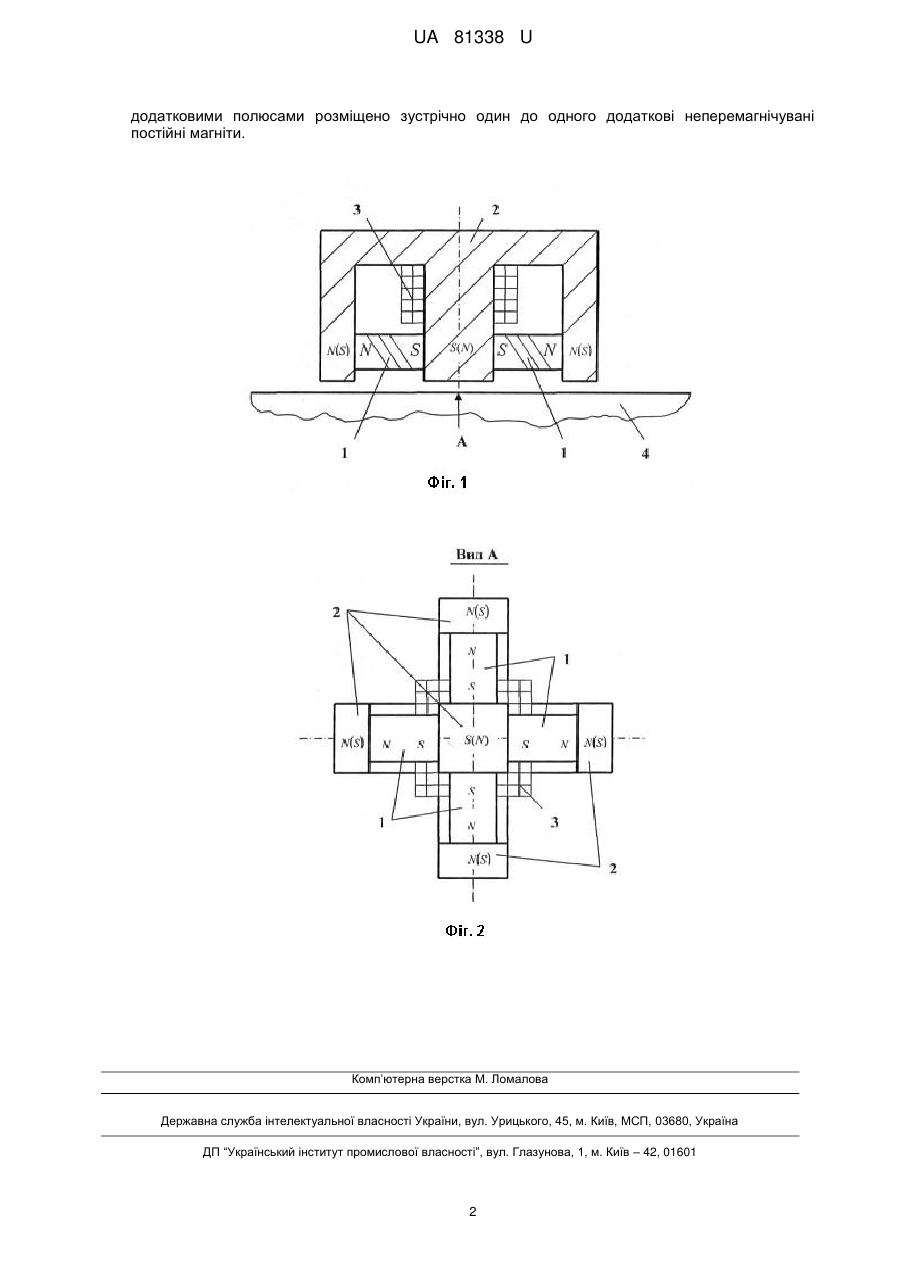

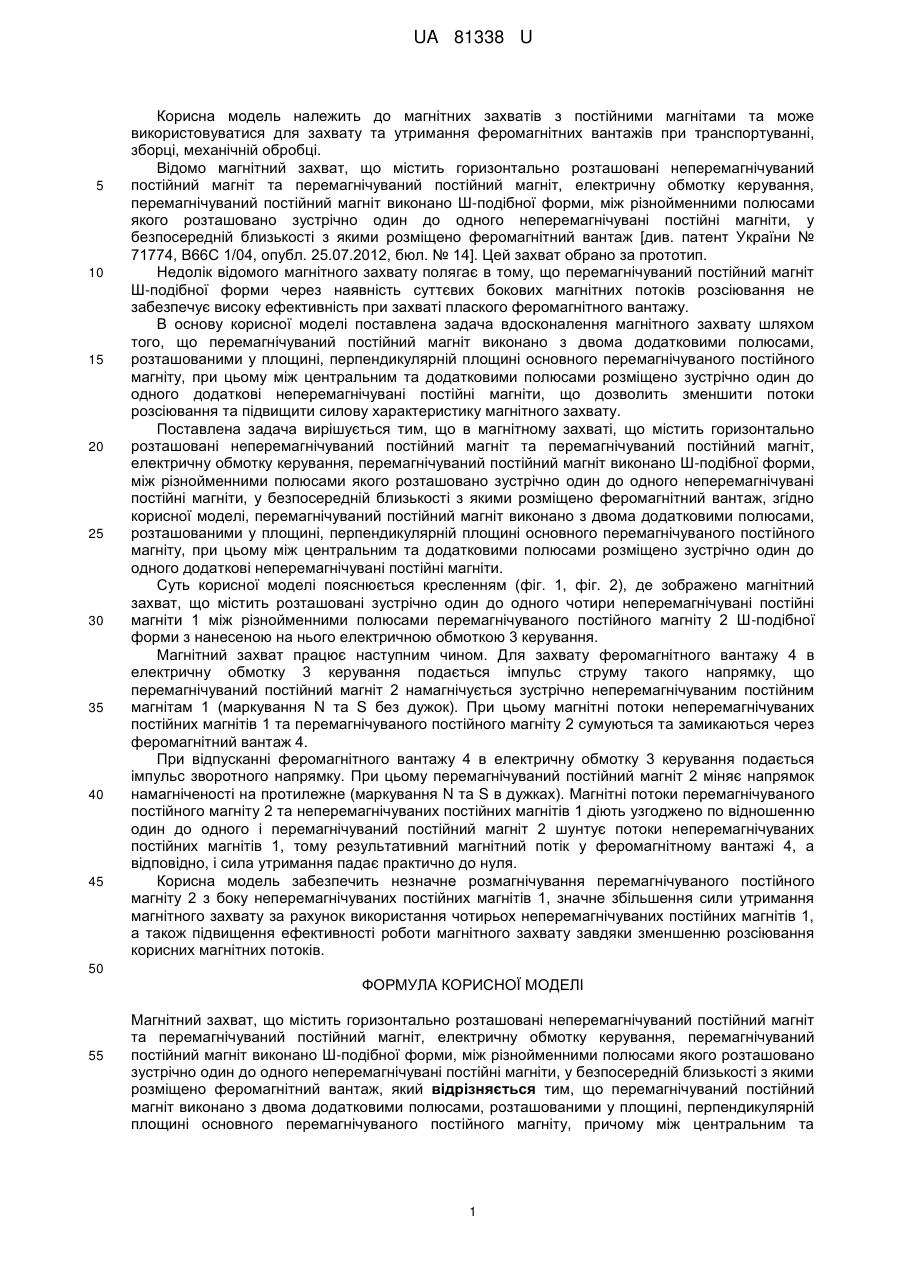

Реферат: UA 81338 U UA 81338 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до магнітних захватів з постійними магнітами та може використовуватися для захвату та утримання феромагнітних вантажів при транспортуванні, зборці, механічній обробці. Відомо магнітний захват, що містить горизонтально розташовані неперемагнічуваний постійний магніт та перемагнічуваний постійний магніт, електричну обмотку керування, перемагнічуваний постійний магніт виконано Ш-подібної форми, між різнойменними полюсами якого розташовано зустрічно один до одного неперемагнічувані постійні магніти, у безпосередній близькості з якими розміщено феромагнітний вантаж [див. патент України № 71774, В66С 1/04, опубл. 25.07.2012, бюл. № 14]. Цей захват обрано за прототип. Недолік відомого магнітного захвату полягає в тому, що перемагнічуваний постійний магніт Ш-подібної форми через наявність суттєвих бокових магнітних потоків розсіювання не забезпечує високу ефективність при захваті плаского феромагнітного вантажу. В основу корисної моделі поставлена задача вдосконалення магнітного захвату шляхом того, що перемагнічуваний постійний магніт виконано з двома додатковими полюсами, розташованими у площині, перпендикулярній площині основного перемагнічуваного постійного магніту, при цьому між центральним та додатковими полюсами розміщено зустрічно один до одного додаткові неперемагнічувані постійні магніти, що дозволить зменшити потоки розсіювання та підвищити силову характеристику магнітного захвату. Поставлена задача вирішується тим, що в магнітному захваті, що містить горизонтально розташовані неперемагнічуваний постійний магніт та перемагнічуваний постійний магніт, електричну обмотку керування, перемагнічуваний постійний магніт виконано Ш-подібної форми, між різнойменними полюсами якого розташовано зустрічно один до одного неперемагнічувані постійні магніти, у безпосередній близькості з якими розміщено феромагнітний вантаж, згідно корисної моделі, перемагнічуваний постійний магніт виконано з двома додатковими полюсами, розташованими у площині, перпендикулярній площині основного перемагнічуваного постійного магніту, при цьому між центральним та додатковими полюсами розміщено зустрічно один до одного додаткові неперемагнічувані постійні магніти. Суть корисної моделі пояснюється кресленням (фіг. 1, фіг. 2), де зображено магнітний захват, що містить розташовані зустрічно один до одного чотири неперемагнічувані постійні магніти 1 між різнойменними полюсами перемагнічуваного постійного магніту 2 Ш-подібної форми з нанесеною на нього електричною обмоткою 3 керування. Магнітний захват працює наступним чином. Для захвату феромагнітного вантажу 4 в електричну обмотку 3 керування подається імпульс струму такого напрямку, що перемагнічуваний постійний магніт 2 намагнічується зустрічно неперемагнічуваним постійним магнітам 1 (маркування N та S без дужок). При цьому магнітні потоки неперемагнічуваних постійних магнітів 1 та перемагнічуваного постійного магніту 2 сумуються та замикаються через феромагнітний вантаж 4. При відпусканні феромагнітного вантажу 4 в електричну обмотку 3 керування подається імпульс зворотного напрямку. При цьому перемагнічуваний постійний магніт 2 міняє напрямок намагніченості на протилежне (маркування N та S в дужках). Магнітні потоки перемагнічуваного постійного магніту 2 та неперемагнічуваних постійних магнітів 1 діють узгоджено по відношенню один до одного і перемагнічуваний постійний магніт 2 шунтує потоки неперемагнічуваних постійних магнітів 1, тому результативний магнітний потік у феромагнітному вантажі 4, а відповідно, і сила утримання падає практично до нуля. Корисна модель забезпечить незначне розмагнічування перемагнічуваного постійного магніту 2 з боку неперемагнічуваних постійних магнітів 1, значне збільшення сили утримання магнітного захвату за рахунок використання чотирьох неперемагнічуваних постійних магнітів 1, а також підвищення ефективності роботи магнітного захвату завдяки зменшенню розсіювання корисних магнітних потоків. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Магнітний захват, що містить горизонтально розташовані неперемагнічуваний постійний магніт та перемагнічуваний постійний магніт, електричну обмотку керування, перемагнічуваний постійний магніт виконано Ш-подібної форми, між різнойменними полюсами якого розташовано зустрічно один до одного неперемагнічувані постійні магніти, у безпосередній близькості з якими розміщено феромагнітний вантаж, який відрізняється тим, що перемагнічуваний постійний магніт виконано з двома додатковими полюсами, розташованими у площині, перпендикулярній площині основного перемагнічуваного постійного магніту, причому між центральним та 1 UA 81338 U додатковими полюсами розміщено зустрічно один до одного додаткові неперемагнічувані постійні магніти. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
