Ложечка з термометром

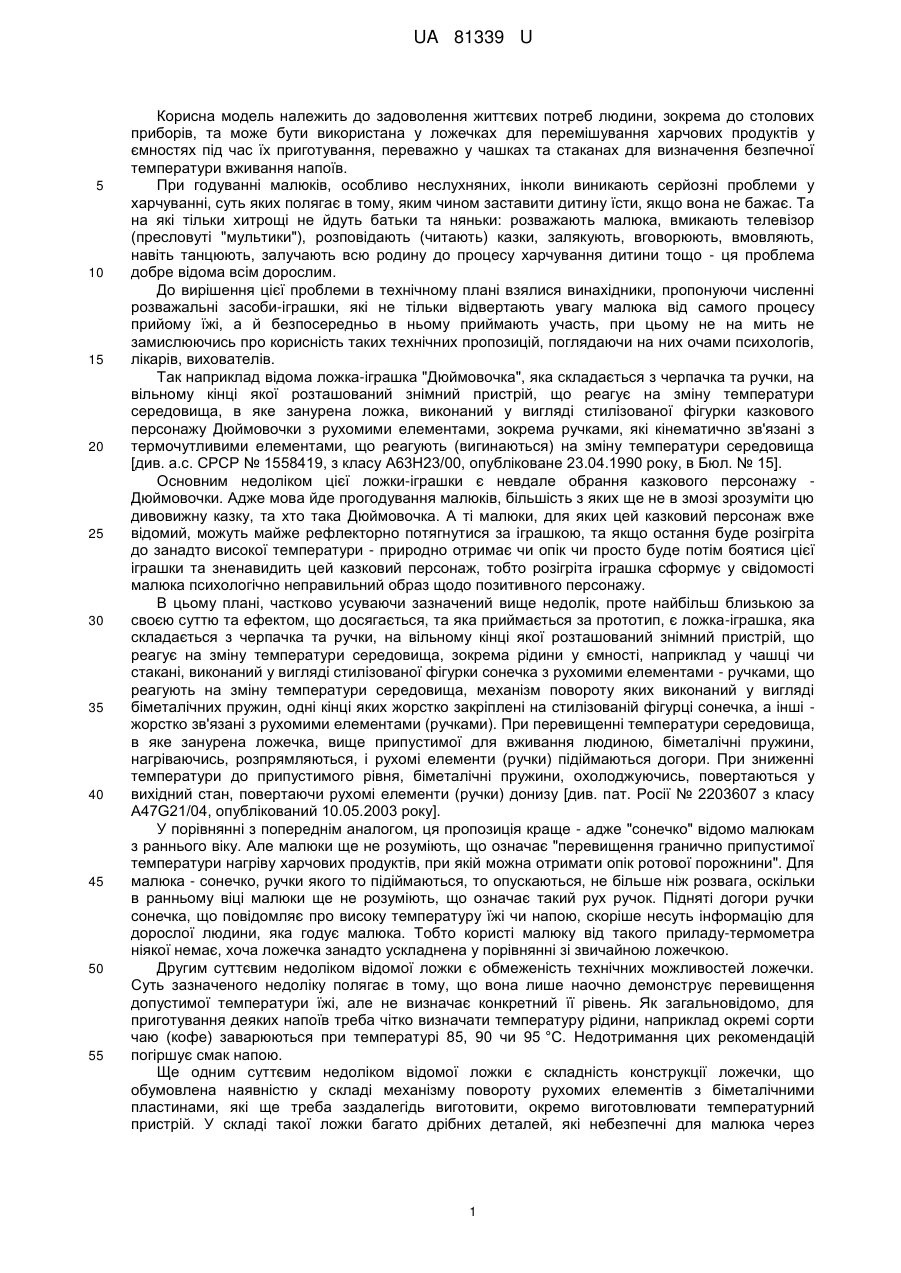

Реферат: UA 81339 U UA 81339 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до задоволення життєвих потреб людини, зокрема до столових приборів, та може бути використана у ложечках для перемішування харчових продуктів у ємностях під час їх приготування, переважно у чашках та стаканах для визначення безпечної температури вживання напоїв. При годуванні малюків, особливо неслухняних, інколи виникають серйозні проблеми у харчуванні, суть яких полягає в тому, яким чином заставити дитину їсти, якщо вона не бажає. Та на які тільки хитрощі не йдуть батьки та няньки: розважають малюка, вмикають телевізор (пресловуті "мультики"), розповідають (читають) казки, залякують, вговорюють, вмовляють, навіть танцюють, залучають всю родину до процесу харчування дитини тощо - ця проблема добре відома всім дорослим. До вирішення цієї проблеми в технічному плані взялися винахідники, пропонуючи численні розважальні засоби-іграшки, які не тільки відвертають увагу малюка від самого процесу прийому їжі, а й безпосередньо в ньому приймають участь, при цьому не на мить не замислюючись про корисність таких технічних пропозицій, поглядаючи на них очами психологів, лікарів, вихователів. Так наприклад відома ложка-іграшка "Дюймовочка", яка складається з черпачка та ручки, на вільному кінці якої розташований знімний пристрій, що реагує на зміну температури середовища, в яке занурена ложка, виконаний у вигляді стилізованої фігурки казкового персонажу Дюймовочки з рухомими елементами, зокрема ручками, які кінематично зв'язані з термочутливими елементами, що реагують (вигинаються) на зміну температури середовища [див. а.с. СРСР № 1558419, з класу А63Н23/00, опубліковане 23.04.1990 року, в Бюл. № 15]. Основним недоліком цієї ложки-іграшки є невдале обрання казкового персонажу Дюймовочки. Адже мова йде прогодування малюків, більшість з яких ще не в змозі зрозуміти цю дивовижну казку, та хто така Дюймовочка. А ті малюки, для яких цей казковий персонаж вже відомий, можуть майже рефлекторно потягнутися за іграшкою, та якщо остання буде розігріта до занадто високої температури - природно отримає чи опік чи просто буде потім боятися цієї іграшки та зненавидить цей казковий персонаж, тобто розігріта іграшка сформує у свідомості малюка психологічно неправильний образ щодо позитивного персонажу. В цьому плані, частково усуваючи зазначений вище недолік, проте найбільш близькою за своєю суттю та ефектом, що досягається, та яка приймається за прототип, є ложка-іграшка, яка складається з черпачка та ручки, на вільному кінці якої розташований знімний пристрій, що реагує на зміну температури середовища, зокрема рідини у ємності, наприклад у чашці чи стакані, виконаний у вигляді стилізованої фігурки сонечка з рухомими елементами - ручками, що реагують на зміну температури середовища, механізм повороту яких виконаний у вигляді біметалічних пружин, одні кінці яких жорстко закріплені на стилізованій фігурці сонечка, а інші жорстко зв'язані з рухомими елементами (ручками). При перевищенні температури середовища, в яке занурена ложечка, вище припустимої для вживання людиною, біметалічні пружини, нагріваючись, розпрямляються, і рухомі елементи (ручки) підіймаються догори. При зниженні температури до припустимого рівня, біметалічні пружини, охолоджуючись, повертаються у вихідний стан, повертаючи рухомі елементи (ручки) донизу [див. пат. Росії № 2203607 з класу A47G21/04, опублікований 10.05.2003 року]. У порівнянні з попереднім аналогом, ця пропозиція краще - адже "сонечко" відомо малюкам з раннього віку. Але малюки ще не розуміють, що означає "перевищення гранично припустимої температури нагріву харчових продуктів, при якій можна отримати опік ротової порожнини". Для малюка - сонечко, ручки якого то підіймаються, то опускаються, не більше ніж розвага, оскільки в ранньому віці малюки ще не розуміють, що означає такий рух ручок. Підняті догори ручки сонечка, що повідомляє про високу температуру їжі чи напою, скоріше несуть інформацію для дорослої людини, яка годує малюка. Тобто користі малюку від такого приладу-термометра ніякої немає, хоча ложечка занадто ускладнена у порівнянні зі звичайною ложечкою. Другим суттєвим недоліком відомої ложки є обмеженість технічних можливостей ложечки. Суть зазначеного недоліку полягає в тому, що вона лише наочно демонструє перевищення допустимої температури їжі, але не визначає конкретний її рівень. Як загальновідомо, для приготування деяких напоїв треба чітко визначати температуру рідини, наприклад окремі сорти чаю (кофе) заварюються при температурі 85, 90 чи 95 °C. Недотримання цих рекомендацій погіршує смак напою. Ще одним суттєвим недоліком відомої ложки є складність конструкції ложечки, що обумовлена наявністю у складі механізму повороту рухомих елементів з біметалічними пластинами, які ще треба заздалегідь виготовити, окремо виготовлювати температурний пристрій. У складі такої ложки багато дрібних деталей, які небезпечні для малюка через 1 UA 81339 U 5 10 15 20 25 30 35 40 45 50 55 60 можливість їх проковтування ним. Крім цього, як відомо, чим більше та складніше конструкція виробу, тим знижується його надійність. Черговим суттєвим недоліком відомої ложки є складність догляду за нею, що обумовлено знову таки складністю її конструкції. Так через наявність об'ємних та дрібних деталей ускладнюється миття ложки, її неможливо досуха витерти, вона займає багато місця у сушарці. Таким чином, незважаючи на здатність якось вимірювати температуру середовища, відома ложечка мало інформативна, потребує додаткових зусиль на виготовлення та догляд для забезпечення чистоти, що не виправдовує її технічну складність. В основу корисної моделі поставлена задача спрощення конструкції та розширення функціонально-технічних можливостей ложечки з одночасним підвищенням універсальності за рахунок використання звичайного термометра шляхом розміщення його у ручці ложечки завдяки зміні конструкції останньої. Поставлена задача вирішується тим, що ложечка, яка складається з черпачка та ручки зі знімним пристроєм, що реагує на зміну температури середовища, зокрема рідини у ємності, наприклад у чашці чи стакані, згідно з корисною моделлю, ручка виконана у вигляді порожнистого прорізаного уздовж циліндра з ковпачком на кінці, який закриває циліндр, а пристрій для вимірювання температури середовища виконаний у вигляді звичайного термометра, розміщеного всередині вказаного циліндра. Завдяки використанню звичайного термометра, у користувача з'являється можливість чітко визначити температуру середовища, адже будь-який термометр має відповідну шкалу. Завдяки тому, що циліндр закривається кришечкою, термометр з ручки ложечки завжди можна вилучити для заміни чи використання за іншим призначенням, наприклад для вимірювання загальної температури у приміщенні. Завдяки критичному спрощенню конструкції ложечки з пристроєм для вимірювання температури, гранично спрощується догляд за нею. Зрозуміло, проріз у циліндрі може бути вкритий склом і термостійкою прозорою пластмасою задля запобігання потрапляння рідини чи інших харчових продуктів всередину циліндрової ручки ложечки. Універсальність досягається за рахунок використання термометра будь-якої конструкції, використання ложечки не тільки як засобу для харчування, але і як звичайний термометр, захищеного від пошкодження через скритість корпусом. Отже, перелічена вище сукупність всіх суттєвих ознак запропонованого технічного рішення, які отримані завдяки внесеним конструктивним змінам у ручку та застосуванню приладу для вимірювання температури у вигляді звичайного термометра, дозволяють досягти певного позитивного технічного результату, зокрема розширення функціонально-технічних та споживчих властивостей об'єктом, що заявляється. Подальша суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображена запропонована ложечка з термометром, вигляд в плані. Запропонована ложечка складається з черпачка 1 та ручки 2. Ручка 2 виконана у вигляді порожнистого прорізаного уздовж циліндра 3 з ковпачком 4 на кінці, який закриває циліндр. Всередині циліндра 3 розміщений термометр 5. Запропоновану ложечку з термометром 5 використовують в такий спосіб. Ложечку беруть за ручку 2 і опускають черпачком 1 у розігрітий харчовий продукт (рідкий, напіврідкий або пастоподібну їжу чи напій), наприклад в стакан, та залишають там на деякий час (достатньо 1 хвилини). Термометр 5, що розміщений в циліндрі 3, швидко реагує на температуру середовища та показує його температуру, за рівнем якої користувач робить висновок про можливість вживання продукту. Ложечку миють, не виймаючи з циліндра 3 термометра 5. Якщо термометр 5 потрібний для інших цілей, наприклад вимірювання температури у приміщенні, відкривають ковпачок 4 та виймають з циліндра 3. Проте температуру середовища можна вимірювати, не виймаючи термометр 5. Зрозуміло, термометром можуть бути оснащені за такою ж схемою (у ручці) вилки, ножі та інше столове приладдя. Відмінність запропонованого технічного рішення, від раніше відомих, полягає в тому, що ложечка наділена звичайним термометром, розміщеним в її порожнистій ручці. Вказана відмінність дозволяє гранично спростити конструкцію ложечки, чітко визначати рівень температури середовища, в якому знаходиться ложечка (їжа у посуді, повітря у приміщенні), що робить її універсальним засобом для вимірювання температури, а також ложечка має високу ремонтопридатність через наявність ковпачка, який відкриває доступ до термометра на випадок його вилучення. Жодна з відомих ложечок із засобами для вимірювання температури не може 2 UA 81339 U 5 10 15 20 володіти вказаними властивостями, оскільки не містить у своєму складі пристроїв зі шкалою, за допомогою якої можна чітко визначити рівень температури середовища, тобто відомі технічні рішення не володіють всією сукупністю суттєвих ознак, які дозволили надати пропозиції певних технічних переваг. Заявлене технічне рішення перевірене на практиці. Запропонована ложечка з термометром не містить у своєму складі жодних конструктивних елементів чи вузлів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі виробництва столових приборів, а отже є придатною для промислового застосування, має технічні й інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - розширення функціональних можливостей за рахунок можливості конкретного визначення температури харчових продуктів; - розширення технічних можливостей за рахунок виконання корпусу порожнистим, що дозволяє швидко вилучити/вставити термометр; - універсальність засобу за рахунок того, що він дозволяє вимірювати температуру будь-де, наприклад, у приміщенні як звичайний побутовий термометр. Соціально-споживчий ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок задовольняння потреб користувачів у чіткому визначенні температури середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Ложечка з термометром, яка містить черпачок та ручку зі знімним пристроєм, що реагує на зміну температури середовища, зокрема рідини у ємності, наприклад у чашці чи стакані, яка відрізняється тим, що ручка виконана у вигляді порожнистого прорізаного уздовж циліндра з ковпачком на кінці, який закриває циліндр, а пристрій для вимірювання температури середовища виконаний у вигляді звичайного термометра, розміщеного всередині вказаного циліндра. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
