Установка для сушіння деревини

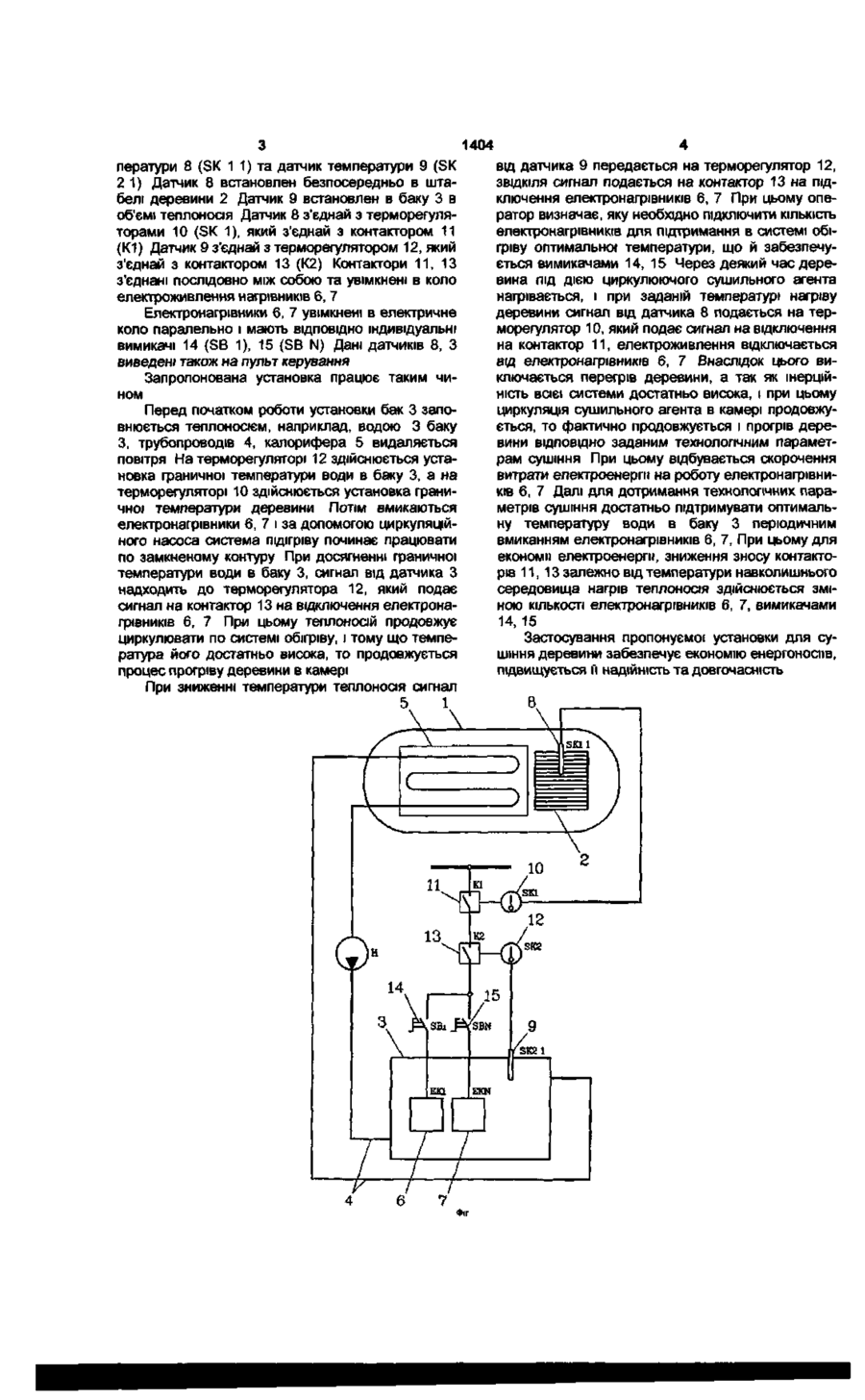

1 Установка для сушіння деревини, що містить камеру для розміщення штабеля деревини, вузол нагрівання теплоносія з нагрівниками, датчики температури, терморегулятори, яка відрізняється тим, що один терморегулятор з'єднаний з датчиком температури теплоносія і з контактором вузла нагрівання, а другий терморегулятор з'єднаний з датчиком деревини і з другим контактором вузла нагрівання, при цьому обидва контактори вузла нагрівання увімкнені в електричне коло послідовно 2 Установка по п 1, яка відрізняється тим, що нагрівники увімкнені в електричне коло паралельно з можливістю як індивідуального, так і варіантного групового вмикання за допомогою поворотних вимикачів кожного нагрівника Корисна модель належить до пристроїв для сушіння твердих матеріалів в камерах, та може бути використана в установках для сушіння деревини у вакуумних камерах Відома установка для сушіння пиломатеріалів, яка містить корпус з робочим простором, вузол нагрівання сушильного агента, виконаний у вигляді камери згоряння, датчики температури сушильного агента, систему регулювання температури сушильного агента Температура сушильного агента регулюється зміною прохідного перерізу припливних повітрозабірних каналів у корпусі сушильної камери та у верхній частині камери згоряння (Патент України № 39465А, МПК F26 63/02, 15 06 2001р) За прототип прийнята установка для сушіння пиломатеріалів в штабелях, що містить вузол сушильного агента, який містить основний та проміжні калорифери, розташовані ВІДПОВІДНО В рециркуляційному каналі та сушильному об'ємі між штабелями, датчики параметрів сушильного агента, зв'язані з терморегуляторами Терморегулятори зв'язані з клапанами подачі теплоносія в основний та проміжний калорифери (А с №901772, МПК F26 В9/06, 08 04 1980р ) Недоліком відомих установок є їх висока енергоємність, тому що регулювання температури сушильного агента проводять при постійно діючому нагрівнику, а зміна температури відбувається за рахунок зменшення або збільшення величини по току сушильного агента в камеру сушіння В основу корисної моделі поставлена задача шляхом зміни взаємозв'язку вузлів установки досягти зниження енергоємності установки Поставлена задача досягається тим, що в установці для сушіння деревини, що містить камеру для розміщення штабеля деревини, вузол нагрівання теплоносія з нагрівниками, датчики температури, терморегулятори, ВІДПОВІДНО до корисної моделі, один терморегулятор з'єднаний з датчиком температури теплоносія і з контактором вузла нагрівання, а другий терморегулятор з'єднаний з датчиком температури деревини і з другим контактором вузла нагрівання, при цьому обидва контактори увімкнені в електричне коло послідовно Нагрівники увімкнені до електричного кола паралельно з можливістю як індивідуального, так і варіантного групового вмикання за допомогою поворотних вимикачів кожного нагрівника На кресленні (фіг) подана схема установки для сушіння деревини Установка для сушіння деревини містить камеру 1, в якій встановлен штабель деревини 2 Установка містить вузол нагрівання теплоносія, в який входить бак 3 Бак 3 за допомогою трубопроводів 4 з'єднай з калорифером 5 В баку 3 встановлені електронагрівники 6 (ЕК1), 7 (ЕК N), КІЛЬКІСТЬ електронагрівників може бути більше двох Установка містить датчик тем 1404 ператури 8 (SK 1 1) та датчик температури 9 (SK 2 1) Датчик 8 встановлен безпосередньо в штабелі деревини 2 Датчик 9 встановлен в баку 3 в об'ємі теплоносія Датчик 8 з'єднай з терморегуляторами 10 (SK 1), який з'єднай з контактором 11 (К1) Датчик 9 з'єднай з терморегулятором 12, який з'єднай з контактором 13 (К2) Контактори 11, 13 з'єднані послідовно між собою та увімкнені в коло електроживлення нагрівників 6, 7 Електронагрівники 6, 7 увімкнені в електричне коло паралельно і мають ВІДПОВІДНО індивідуальні вимикачі 14 (SB 1), 15 (SB N) Дані датчиків 8, З виведені також на пульт керування Запропонована установка працює таким чином Перед початком роботи установки бак 3 заповнюється теплоносієм, наприклад, водою 3 баку З, трубопроводів 4, калорифера 5 видаляється повітря На терморегуляторі 12 здійснюється установка граничної температури води в баку 3, а на терморегуляторі 10 здійснюється установка граничної температури деревини Потім вмикаються електронагрівники 6, 7 і за допомогою циркуляційного насоса система підігріву починає працювати по замкненому контуру При досягненні граничної температури води в баку 3, сигнал від датчика З надходить до терморегулятора 12, який подає сигнал на контактор 13 на відключення електронагрівників 6, 7 При цьому теплоносій продовжує циркулювати по системі обігріву, і тому що температура його достатньо висока, то продовжується процес прогріву деревини в камері При зниженні температури теплоносія сигнал від датчика 9 передається на терморегулятор 12, ЗВІДКІЛЯ сигнал подається на контактор 13 на підключення електронагрівників 6, 7 При цьому оператор визначає, яку необхідно підключити КІЛЬКІСТЬ електронагрівників для підтримання в системі обігріву оптимальної температури, що й забезпечується вимикачами 14, 15 Через деякий час деревина під дією циркулюючого сушильного агента нагрівається, і при заданій температурі нагріву деревини сигнал від датчика 8 подається на терморегулятор 10, який подає сигнал на відключення на контактор 11, електроживлення відключається від електронагрівників 6, 7 Внаслідок цього виключається перегрів деревини, а так як інерційність всієї системи достатньо висока, і при цьому циркуляція сушильного агента в камері продовжується, то фактично продовжується і прогрів деревини ВІДПОВІДНО заданим технологічним параметрам сушіння При цьому відбувається скорочення витрати електроенергії на роботу електронагрівників 6, 7 Далі для дотримання технологічних параметрів сушіння достатньо підтримувати оптимальну температуру води в баку 3 періодичним вмиканням електронагрівників 6, 7, При цьому для економії електроенергії, зниження зносу контакторів 11, 13 залежно від температури навколишнього середовища нагрів теплоносія здійснюється зміною КІЛЬКОСТІ електронагрівників 6, 7, вимикачами 14, 15 Застосування пропонуємої установки для сушіння деревини забезпечує економію енергоносіїв, підвищується й надійність та довгочасність 1404 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м. Київ, 04050, Україна (044)216-32-71
