Механізм для приведення в дію метального заряду ручної осколочної гранати

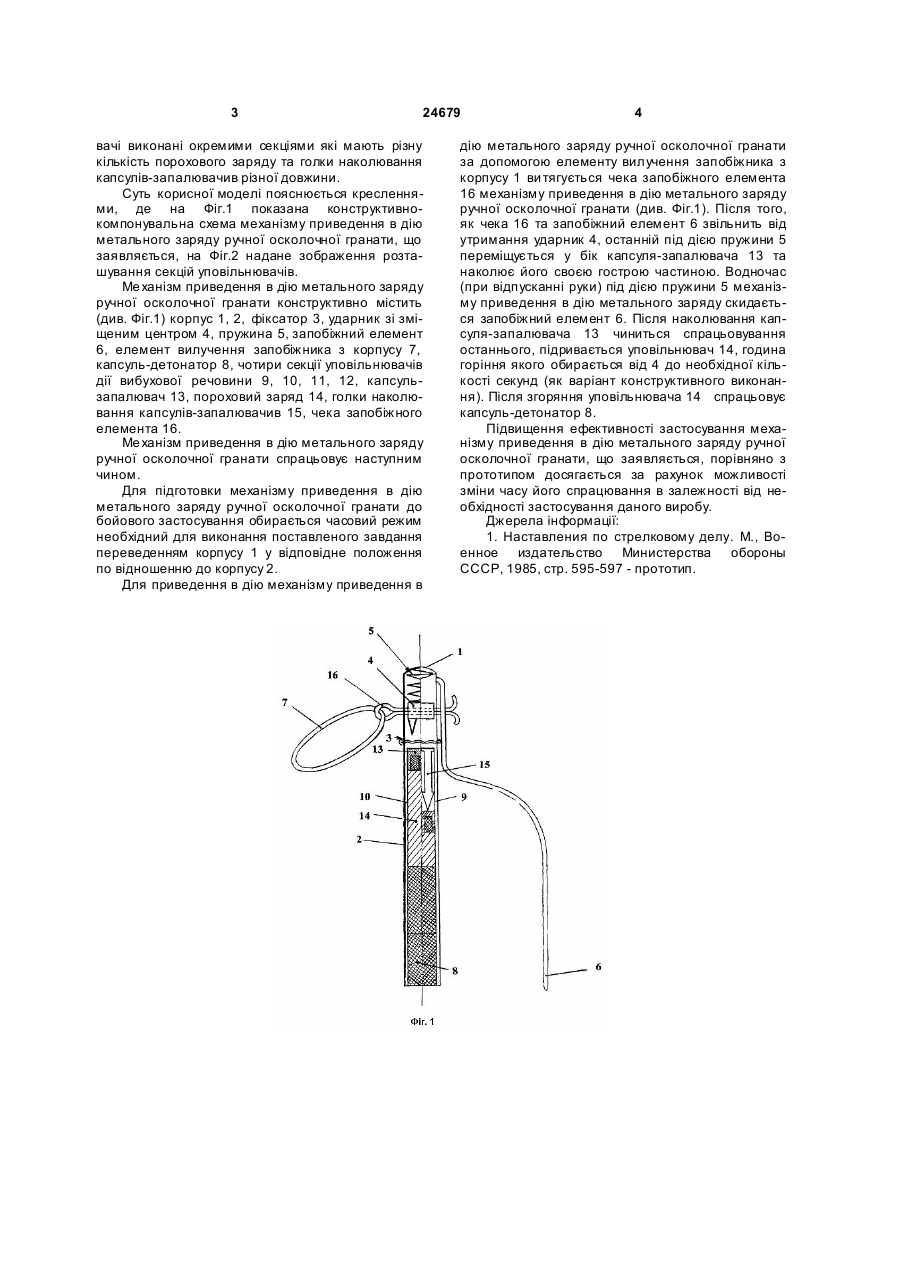

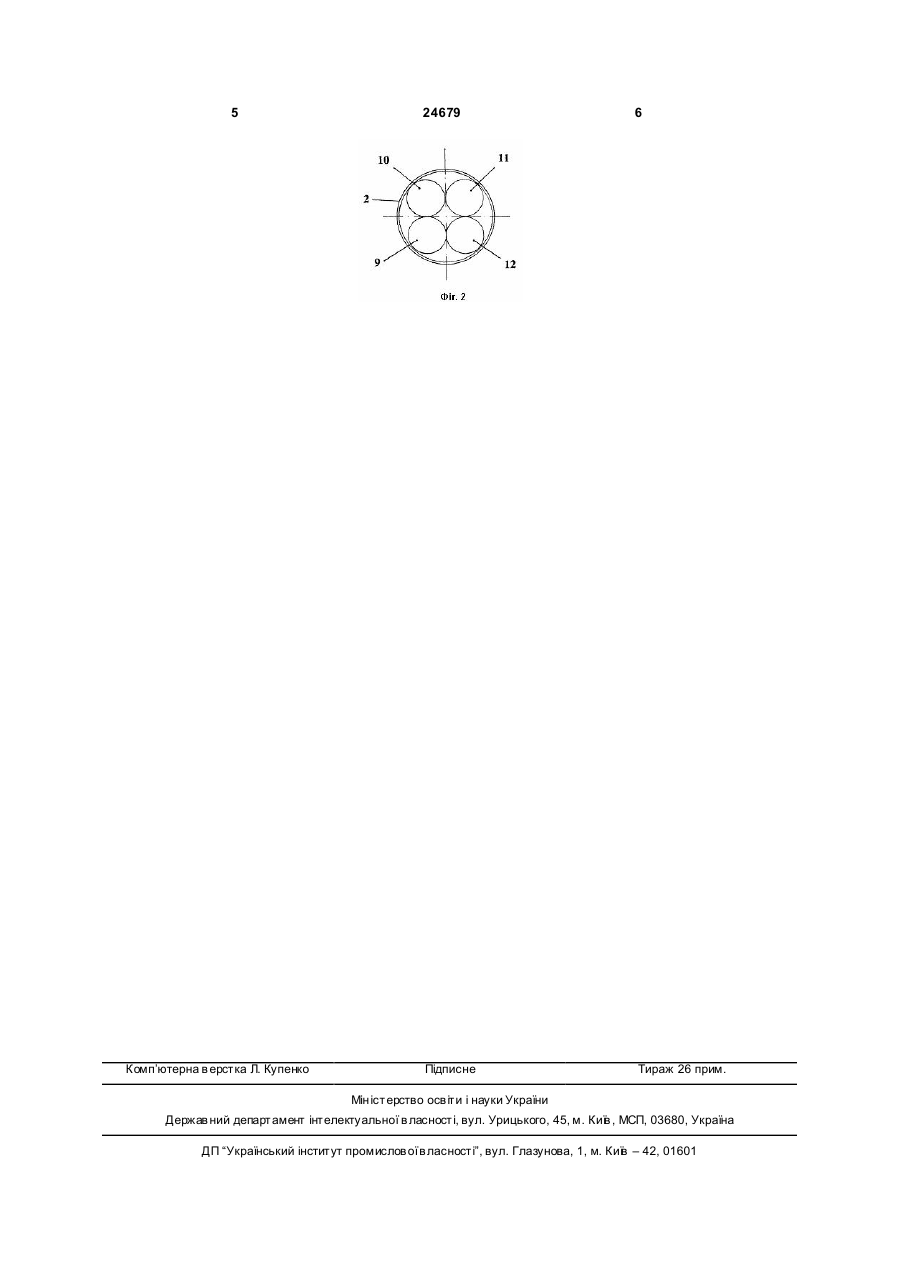

Механізм для приведення в дію метального заряду ручної осколочної гранати, який містить корпус з розміщеними в ньому капсулемзапальником, уповільнювачем, капсулемдетонатором, ударником з пружиною, запобіжним елементом, що з'єднаний з елементом вилучення запобіжника з корпусу, який відрізняється тим, 3 24679 вачі виконані окремими секціями які мають різну кількість порохового заряду та голки наколювання капсулів-запалювачив різної довжини. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показана конструктивнокомпонувальна схема механізму приведення в дію метального заряду ручної осколочної гранати, що заявляється, на Фіг.2 надане зображення розташування секцій уповільнювачів. Ме ханізм приведення в дію метального заряду ручної осколочної гранати конструктивно містить (див. Фіг.1) корпус 1, 2, фіксатор 3, ударник зі зміщеним центром 4, пружина 5, запобіжний елемент 6, елемент вилучення запобіжника з корпусу 7, капсуль-детонатор 8, чотири секції уповільнювачів дії вибухової речовини 9, 10, 11, 12, капсульзапалювач 13, пороховий заряд 14, голки наколювання капсулів-запалювачив 15, чека запобіжного елемента 16. Ме ханізм приведення в дію метального заряду ручної осколочної гранати спрацьовує наступним чином. Для підготовки механізму приведення в дію метального заряду ручної осколочної гранати до бойового застосування обирається часовий режим необхідний для виконання поставленого завдання переведенням корпусу 1 у відповідне положення по відношенню до корпусу 2. Для приведення в дію механізму приведення в 4 дію метального заряду ручної осколочної гранати за допомогою елементу вилучення запобіжника з корпусу 1 ви тягується чека запобіжного елемента 16 механізму приведення в дію метального заряду ручної осколочної гранати (див. Фіг.1). Після того, як чека 16 та запобіжний елемент 6 звільнить від утримання ударник 4, останній під дією пружини 5 переміщується у бік капсуля-запалювача 13 та наколює його своєю гострою частиною. Водночас (при відпусканні руки) під дією пружини 5 механізму приведення в дію метального заряду скидається запобіжний елемент 6. Після наколювання капсуля-запалювача 13 чиниться спрацьовування останнього, підривається уповільнювач 14, година горіння якого обирається від 4 до необхідної кількості секунд (як варіант конструктивного виконання). Після згоряння уповільнювача 14 спрацьовує капсуль-детонатор 8. Підвищення ефективності застосування механізму приведення в дію метального заряду ручної осколочної гранати, що заявляється, порівняно з прототипом досягається за рахунок можливості зміни часу його спрацювання в залежності від необхідності застосування даного виробу. Джерела інформації: 1. Наставления по стрелковому делу. М., Военное издательство Министерства обороны СССР, 1985, стр. 595-597 - прототип. 5 Комп’ютерна в ерстка Л. Купенко 24679 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
