Спосіб гідроізоляції штучних водойм

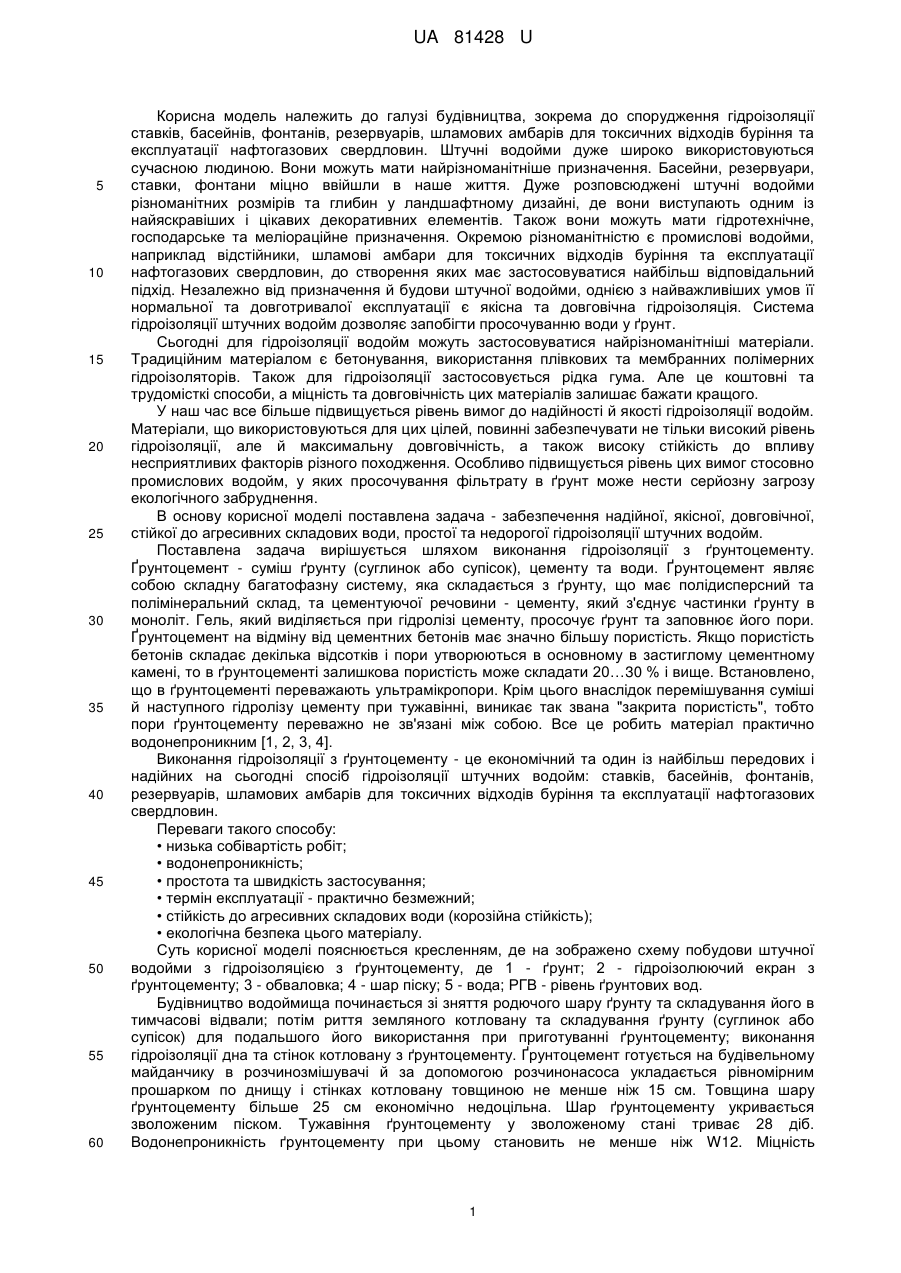

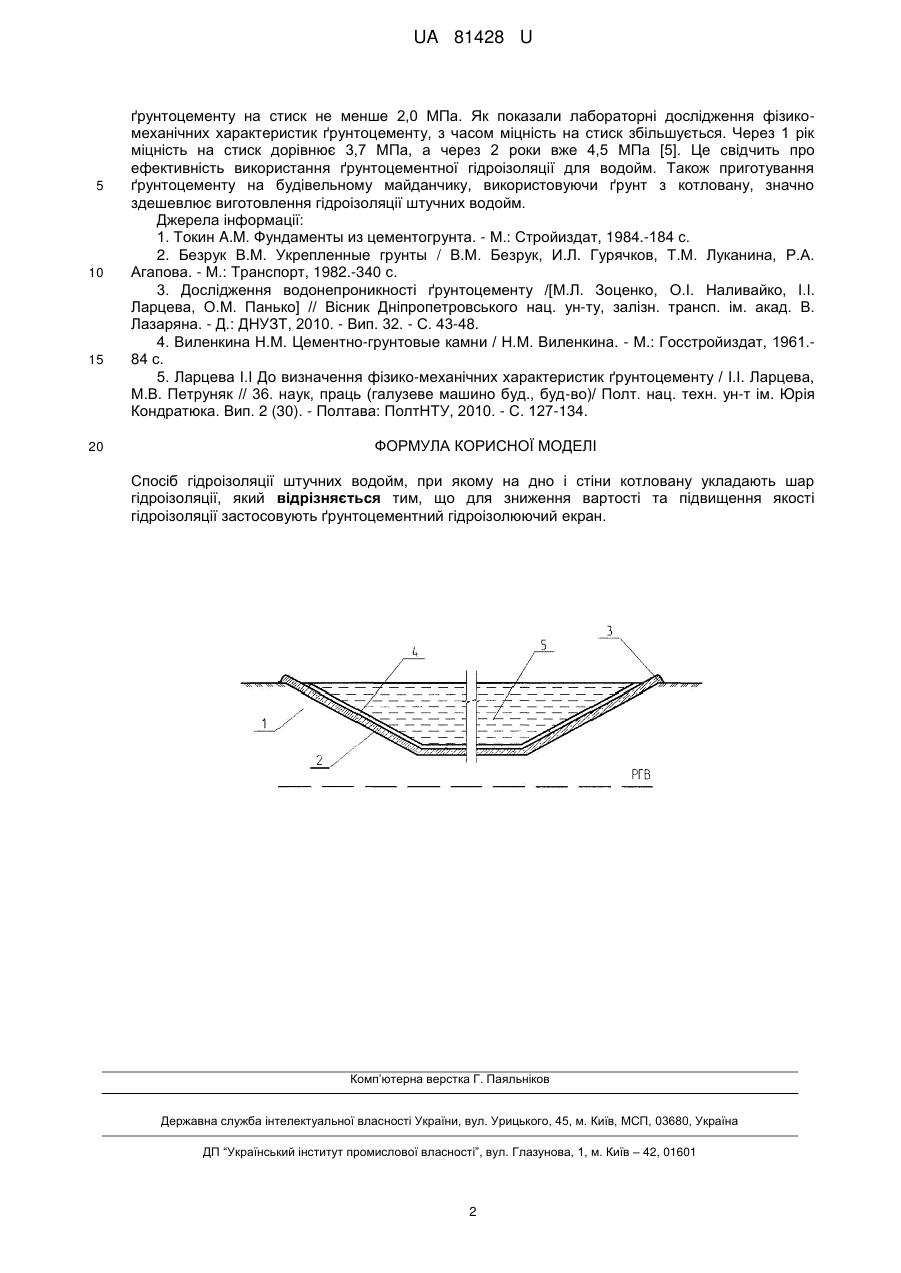

Реферат: UA 81428 U UA 81428 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до спорудження гідроізоляції ставків, басейнів, фонтанів, резервуарів, шламових амбарів для токсичних відходів буріння та експлуатації нафтогазових свердловин. Штучні водойми дуже широко використовуються сучасною людиною. Вони можуть мати найрізноманітніше призначення. Басейни, резервуари, ставки, фонтани міцно ввійшли в наше життя. Дуже розповсюджені штучні водойми різноманітних розмірів та глибин у ландшафтному дизайні, де вони виступають одним із найяскравіших і цікавих декоративних елементів. Також вони можуть мати гідротехнічне, господарське та меліораційне призначення. Окремою різноманітністю є промислові водойми, наприклад відстійники, шламові амбари для токсичних відходів буріння та експлуатації нафтогазових свердловин, до створення яких має застосовуватися найбільш відповідальний підхід. Незалежно від призначення й будови штучної водойми, однією з найважливіших умов її нормальної та довготривалої експлуатації є якісна та довговічна гідроізоляція. Система гідроізоляції штучних водойм дозволяє запобігти просочуванню води у ґрунт. Сьогодні для гідроізоляції водойм можуть застосовуватися найрізноманітніші матеріали. Традиційним матеріалом є бетонування, використання плівкових та мембранних полімерних гідроізоляторів. Також для гідроізоляції застосовується рідка гума. Але це коштовні та трудомісткі способи, а міцність та довговічність цих матеріалів залишає бажати кращого. У наш час все більше підвищується рівень вимог до надійності й якості гідроізоляції водойм. Матеріали, що використовуються для цих цілей, повинні забезпечувати не тільки високий рівень гідроізоляції, але й максимальну довговічність, а також високу стійкість до впливу несприятливих факторів різного походження. Особливо підвищується рівень цих вимог стосовно промислових водойм, у яких просочування фільтрату в ґрунт може нести серйозну загрозу екологічного забруднення. В основу корисної моделі поставлена задача - забезпечення надійної, якісної, довговічної, стійкої до агресивних складових води, простої та недорогої гідроізоляції штучних водойм. Поставлена задача вирішується шляхом виконання гідроізоляції з ґрунтоцементу. Ґрунтоцемент - суміш ґрунту (суглинок або супісок), цементу та води. Ґрунтоцемент являє собою складну багатофазну систему, яка складається з ґрунту, що має полідисперсний та полімінеральний склад, та цементуючої речовини - цементу, який з'єднує частинки ґрунту в моноліт. Гель, який виділяється при гідролізі цементу, просочує ґрунт та заповнює його пори. Ґрунтоцемент на відміну від цементних бетонів має значно більшу пористість. Якщо пористість бетонів складає декілька відсотків і пори утворюються в основному в застиглому цементному камені, то в ґрунтоцементі залишкова пористість може складати 20…30 % і вище. Встановлено, що в ґрунтоцементі переважають ультрамікропори. Крім цього внаслідок перемішування суміші й наступного гідролізу цементу при тужавінні, виникає так звана "закрита пористість", тобто пори ґрунтоцементу переважно не зв'язані між собою. Все це робить матеріал практично водонепроникним [1, 2, 3, 4]. Виконання гідроізоляції з ґрунтоцементу - це економічний та один із найбільш передових і надійних на сьогодні спосіб гідроізоляції штучних водойм: ставків, басейнів, фонтанів, резервуарів, шламових амбарів для токсичних відходів буріння та експлуатації нафтогазових свердловин. Переваги такого способу: • низька собівартість робіт; • водонепроникність; • простота та швидкість застосування; • термін експлуатації - практично безмежний; • стійкість до агресивних складових води (корозійна стійкість); • екологічна безпека цього матеріалу. Суть корисної моделі пояснюється кресленням, де на зображено схему побудови штучної водойми з гідроізоляцією з ґрунтоцементу, де 1 - ґрунт; 2 - гідроізолюючий екран з ґрунтоцементу; 3 - обваловка; 4 - шар піску; 5 - вода; РГВ - рівень ґрунтових вод. Будівництво водоймища починається зі зняття родючого шару ґрунту та складування його в тимчасові відвали; потім риття земляного котловану та складування ґрунту (суглинок або супісок) для подальшого його використання при приготуванні ґрунтоцементу; виконання гідроізоляції дна та стінок котловану з ґрунтоцементу. Ґрунтоцемент готується на будівельному майданчику в розчинозмішувачі й за допомогою розчинонасоса укладається рівномірним прошарком по днищу і стінках котловану товщиною не менше ніж 15 см. Товщина шару ґрунтоцементу більше 25 см економічно недоцільна. Шар ґрунтоцементу укривається зволоженим піском. Тужавіння ґрунтоцементу у зволоженому стані триває 28 діб. Водонепроникність ґрунтоцементу при цьому становить не менше ніж W12. Міцність 1 UA 81428 U 5 10 15 20 ґрунтоцементу на стиск не менше 2,0 МПа. Як показали лабораторні дослідження фізикомеханічних характеристик ґрунтоцементу, з часом міцність на стиск збільшується. Через 1 рік міцність на стиск дорівнює 3,7 МПа, а через 2 роки вже 4,5 МПа [5]. Це свідчить про ефективність використання ґрунтоцементної гідроізоляції для водойм. Також приготування ґрунтоцементу на будівельному майданчику, використовуючи ґрунт з котловану, значно здешевлює виготовлення гідроізоляції штучних водойм. Джерела інформації: 1. Токин A.M. Фундаменты из цементогрунта. - Μ.: Стройиздат, 1984.-184 с. 2. Безрук В.М. Укрепленные грунты / В.М. Безрук, И.Л. Гурячков, Т.М. Луканина, Р.А. Агапова. - М.: Транспорт, 1982.-340 с. 3. Дослідження водонепроникності ґрунтоцементу /[М.Л. Зоценко, О.І. Наливайко, І.І. Ларцева, О.М. Панько] // Вісник Дніпропетровського нац. ун-ту, залізн. трансп. ім. акад. В. Лазаряна. - Д.: ДНУЗТ, 2010. - Вип. 32. - С. 43-48. 4. Виленкина Н.М. Цементно-грунтовые камни / Н.М. Виленкина. - М.: Госстройиздат, 1961.84 с. 5. Ларцева І.І До визначення фізико-механічних характеристик ґрунтоцементу / І.І. Ларцева, М.В. Петруняк // 36. наук, праць (галузеве машино буд., буд-во)/ Полт. нац. техн. ун-т ім. Юрія Кондратюка. Вип. 2 (30). - Полтава: ПолтНТУ, 2010. - С. 127-134. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб гідроізоляції штучних водойм, при якому на дно і стіни котловану укладають шар гідроізоляції, який відрізняється тим, що для зниження вартості та підвищення якості гідроізоляції застосовують ґрунтоцементний гідроізолюючий екран. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
