Пристрій для локального підґрунтового мікрозрошення плодових культур

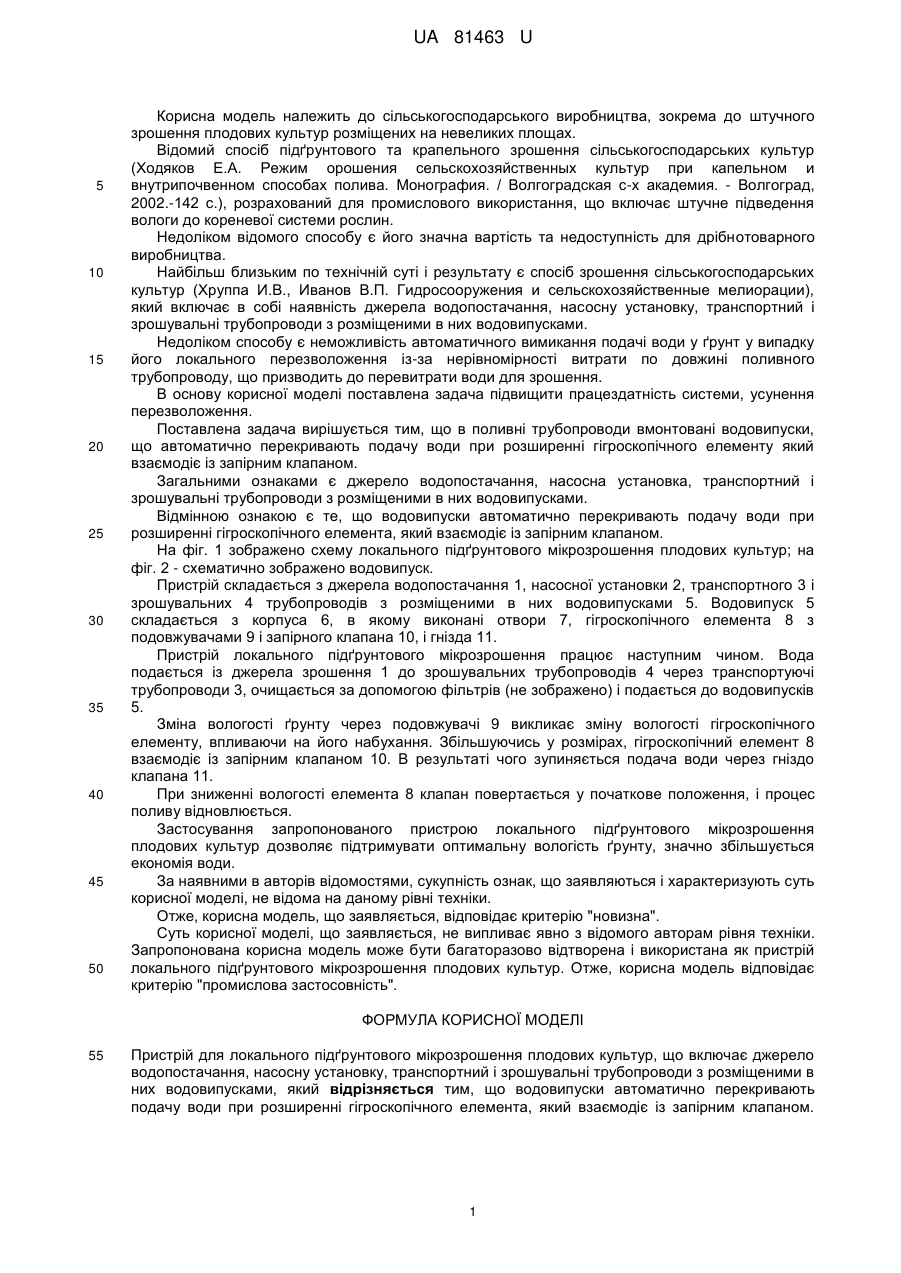

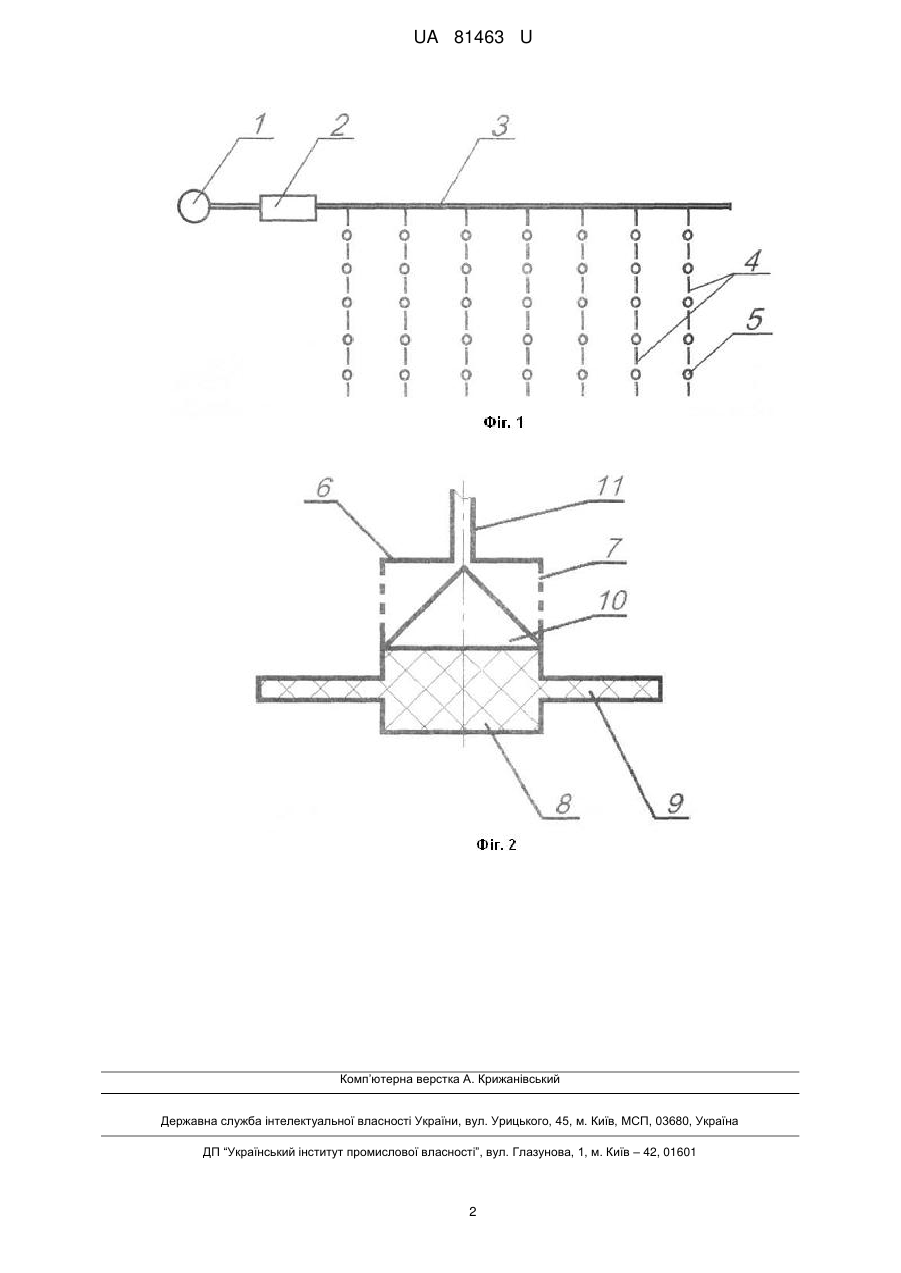

Реферат: Пристрій для локального підґрунтового мікрозрошення плодових культур включає джерело водопостачання, насосну установку, транспортний і зрошувальні трубопроводи з розміщеними в них водовипусками. Водовипуски автоматично перекривають подачу води при розширенні гігроскопічного елемента, який взаємодіє із запірним клапаном. UA 81463 U (54) ПРИСТРІЙ ДЛЯ ЛОКАЛЬНОГО ПІДҐРУНТОВОГО МІКРОЗРОШЕННЯ ПЛОДОВИХ КУЛЬТУР UA 81463 U UA 81463 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва, зокрема до штучного зрошення плодових культур розміщених на невеликих площах. Відомий спосіб підґрунтового та крапельного зрошення сільськогосподарських культур (Ходяков Е.А. Режим орошения сельскохозяйственных культур при капельном и внутрипочвенном способах полива. Монография. / Волгоградская с-х академия. - Волгоград, 2002.-142 с.), розрахований для промислового використання, що включає штучне підведення вологи до кореневої системи рослин. Недоліком відомого способу є його значна вартість та недоступність для дрібнотоварного виробництва. Найбільш близьким по технічній суті і результату є спосіб зрошення сільськогосподарських культур (Хруппа И.В., Иванов В.П. Гидросооружения и сельскохозяйственные мелиорации), який включає в собі наявність джерела водопостачання, насосну установку, транспортний і зрошувальні трубопроводи з розміщеними в них водовипусками. Недоліком способу є неможливість автоматичного вимикання подачі води у ґрунт у випадку його локального перезволоження із-за нерівномірності витрати по довжині поливного трубопроводу, що призводить до перевитрати води для зрошення. В основу корисної моделі поставлена задача підвищити працездатність системи, усунення перезволоження. Поставлена задача вирішується тим, що в поливні трубопроводи вмонтовані водовипуски, що автоматично перекривають подачу води при розширенні гігроскопічного елементу який взаємодіє із запірним клапаном. Загальними ознаками є джерело водопостачання, насосна установка, транспортний і зрошувальні трубопроводи з розміщеними в них водовипусками. Відмінною ознакою є те, що водовипуски автоматично перекривають подачу води при розширенні гігроскопічного елемента, який взаємодіє із запірним клапаном. На фіг. 1 зображено схему локального підґрунтового мікрозрошення плодових культур; на фіг. 2 - схематично зображено водовипуск. Пристрій складається з джерела водопостачання 1, насосної установки 2, транспортного 3 і зрошувальних 4 трубопроводів з розміщеними в них водовипусками 5. Водовипуск 5 складається з корпуса 6, в якому виконані отвори 7, гігроскопічного елемента 8 з подовжувачами 9 і запірного клапана 10, і гнізда 11. Пристрій локального підґрунтового мікрозрошення працює наступним чином. Вода подається із джерела зрошення 1 до зрошувальних трубопроводів 4 через транспортуючі трубопроводи 3, очищається за допомогою фільтрів (не зображено) і подається до водовипусків 5. Зміна вологості ґрунту через подовжувачі 9 викликає зміну вологості гігроскопічного елементу, впливаючи на його набухання. Збільшуючись у розмірах, гігроскопічний елемент 8 взаємодіє із запірним клапаном 10. В результаті чого зупиняється подача води через гніздо клапана 11. При зниженні вологості елемента 8 клапан повертається у початкове положення, і процес поливу відновлюється. Застосування запропонованого пристрою локального підґрунтового мікрозрошення плодових культур дозволяє підтримувати оптимальну вологість ґрунту, значно збільшується економія води. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій локального підґрунтового мікрозрошення плодових культур. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для локального підґрунтового мікрозрошення плодових культур, що включає джерело водопостачання, насосну установку, транспортний і зрошувальні трубопроводи з розміщеними в них водовипусками, який відрізняється тим, що водовипуски автоматично перекривають подачу води при розширенні гігроскопічного елемента, який взаємодіє із запірним клапаном. 1 UA 81463 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
