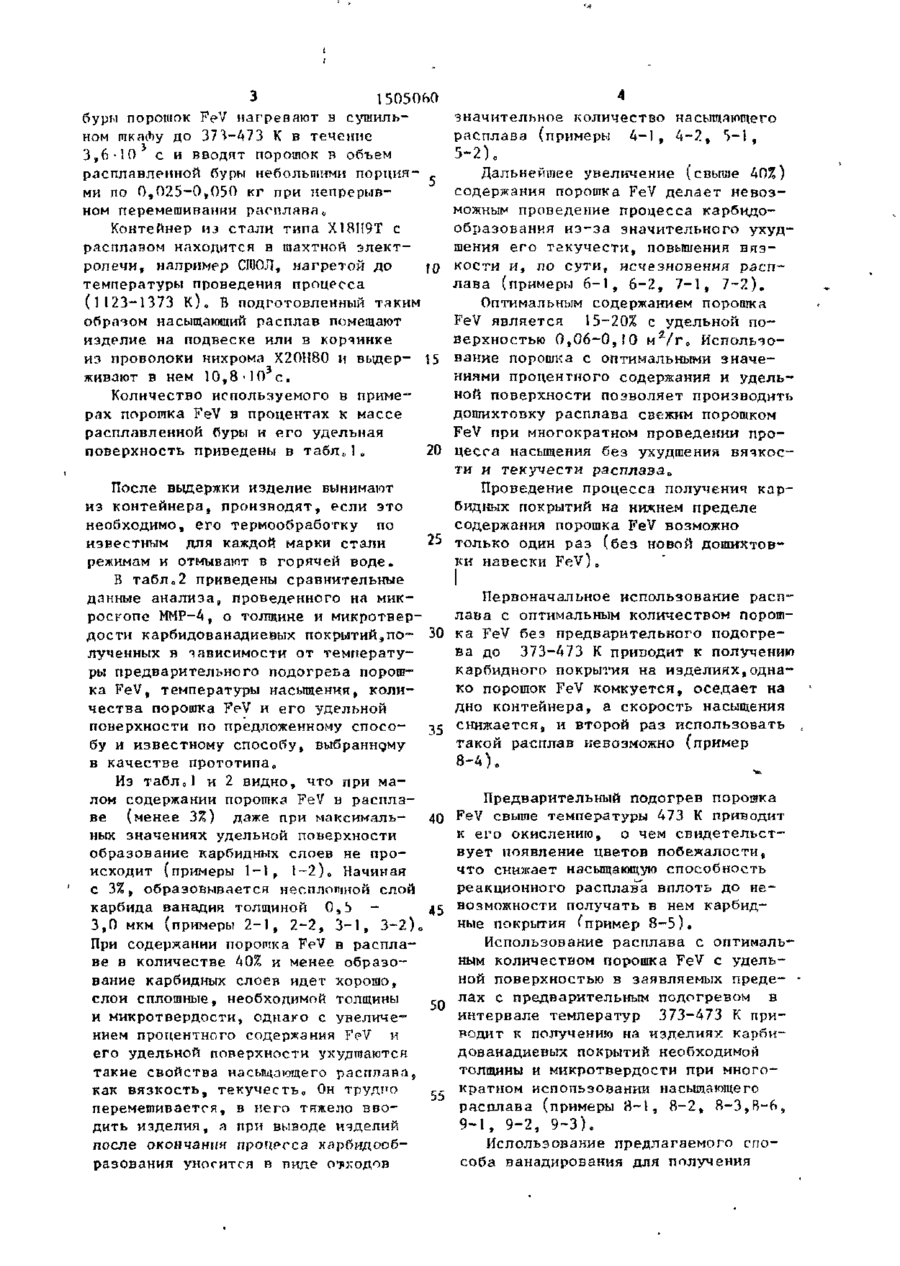

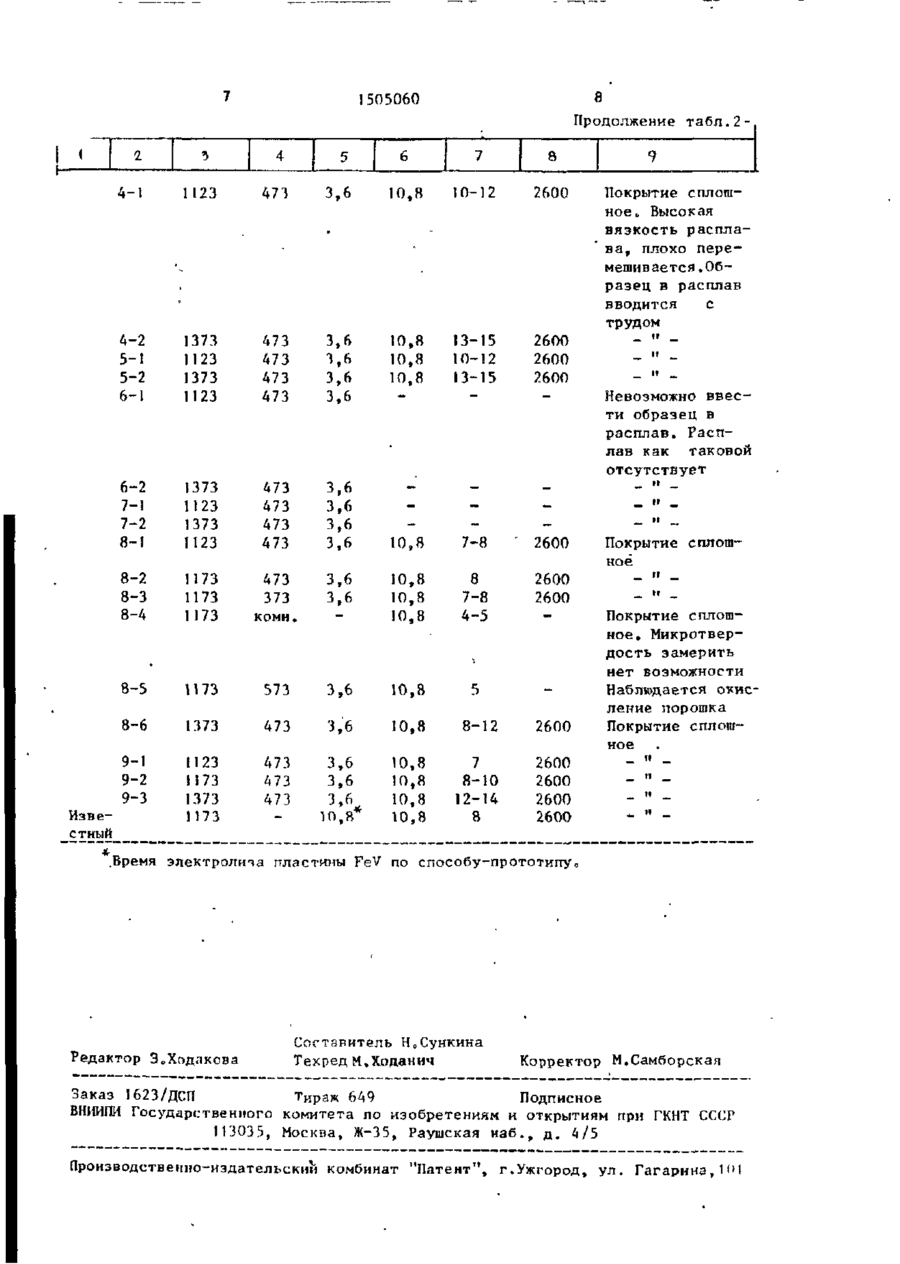

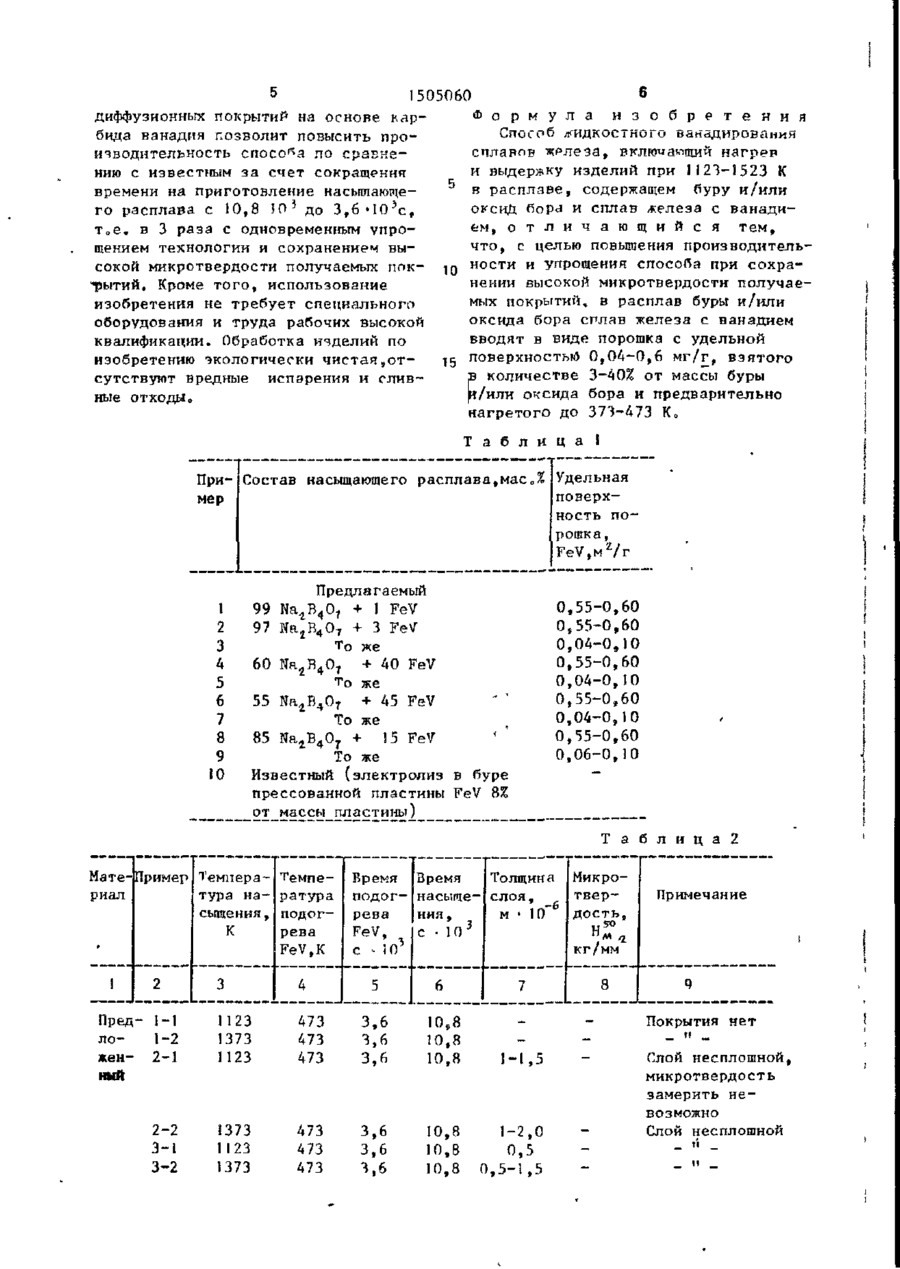

Спосіб ванадування сплавів заліза у рідині

Номер патенту: 3651

Опубліковано: 27.12.1994

Автори: Шевченко Людмила Андріївна, Гостєв Григорій Григорович, Павлов Генадій Дмитрович, Василенко Валентина Трохимівна, Козій Федір Іванович, Ткаленко Едуард Миколайович, Рукін Валентин Васильович, Радченко Марта Пантеліївна, Голубков Лев Олексійович

МПК: C01G 49/02

Мітки: ііі, заліза, оксиду, феритів, одержання, виробництва, спосіб

Формула / Реферат:

Способ получения оксида железа (III) для производства ферритов, включающий распы­ление хлористого железа и его термическое разложение при 500—600 С, охлаждение и об­работку полученного оксида железа аммиаксодержащим соединением, отличающийся тем, что, с целью повышения электромагнитных свойств ферритов, изготовленных на основе ок­сида железа (III), обработку оксида железа ве­дут газообразным аммиаком на стадии охлаждения при 450-150 °С.

Номер патенту: 419

Опубліковано: 30.04.1993

Автори: Багрій Василь Андрійович, Рашевська Галина Казимирівна, Ремез Сергій Васильович, Желібо Євгеній Петрович

МПК: C25C 5/00, B22F 9/16

Мітки: високодисперсних, одержання, заліза, порошків, сплавів, спосіб

Формула / Реферат:

Способ получения высокодисперсных порошков железа и его сплавов, включающий электроосаждение частиц в двухслойной электролитической ванне, содержащей в верхнем слое раствор олеиновой кислоты в углеводородном растворителе, а в нижнем -водные растворы солей осаждаемых металлов, отделение, промывку полярные растворителем и последующую термообработку порошков, отличающийся тем что перед промывкой полярным растворителем порошок обрабатывают...

Номер патенту: 3981

Опубліковано: 27.12.1994

Автори: Бутузов Геннадій Миколайович, Голоденко Меланія Юхимівна, Синько Олександр Васильович, Дубиніна Маргарита Петрівна, Абрамов Леонід Олександрович, Галанцева Тетяна Вікторівна

МПК: C01G 49/02

Мітки: спосіб, оксиду, заліза, одержання, ііі

Формула / Реферат:

Способ получения оксида железа (ІІІ), включающий смешение раствора сульфата железа (II) с осадителем, выдержку, промывку полученного осадка и его термообработку, отличающийся тем, что в качестве осадителя используют сульфит натрия, а термообработку ведут в две стадии: первую при 270-300°С в течение 1,5ч, вторую - при 780-810°С в течение не более 6ч, причем смешение исходных растворов осуществляют путем введения сульфита натрия в раствор...

Номер патенту: 3988

Опубліковано: 27.12.1994

Автори: Немошкаленко Володимир Володимирович, Покровський Юрій Костянтинович, Лобченко Олександр Дем'янович, Падерно Дмитро Юрійович, Кривенко Олег Миколайович, Носенко Віктор Костянтинович, Маслов Валерій Вікторович, Балан Віктор Захарович

МПК: C22C 38/54

Мітки: аморфний, основі, корозійностійкий, заліза, високоміцний, сплав

Формула / Реферат:

Высокопрочный коррозионностойкий аморфный сплав на основе железа, содержащий хром, бор, кремний, ванадий и/или молибден, вольфрам, ниобий и/или тантал и медь, отличающийся тем, что он дополнительно содержит никель и РЗМ при следующем соотношении компонентов, ат.%;причем суммарное содержание хрома, ванадия и/или молибдена, вольфрама, ниобия и/или тантала равно 5,0-10,5, бора и кремния-18-21.

Номер патенту: 2906

Опубліковано: 26.12.1994

Автори: Сандулов Дмитро Борисович, Устименко Валерій Миколайович

МПК: C25F 3/00

Мітки: алюмінію, обробки, поверхні, сплавів, спосіб

Формула / Реферат:

1. Способ обработки поверхности алюминия и его сплавов, включающий подготовку поверхности, электрополирование в растворе, содержащем ортофосфорную и серную кислоты, и пассивирование в кислом растворе, отличающийся тем, что подготовку поверхности ведут при температуре 15-30°С в течение 1-5 минут в растворе. содержащем, мас.%: гидроксид натрия 3-4, трилон Б 2-3, воду 93-95, электрополирование ведут при температуре 40-60°С, напряжении 8-15 В и...
