Пристрій для променевого опалювання

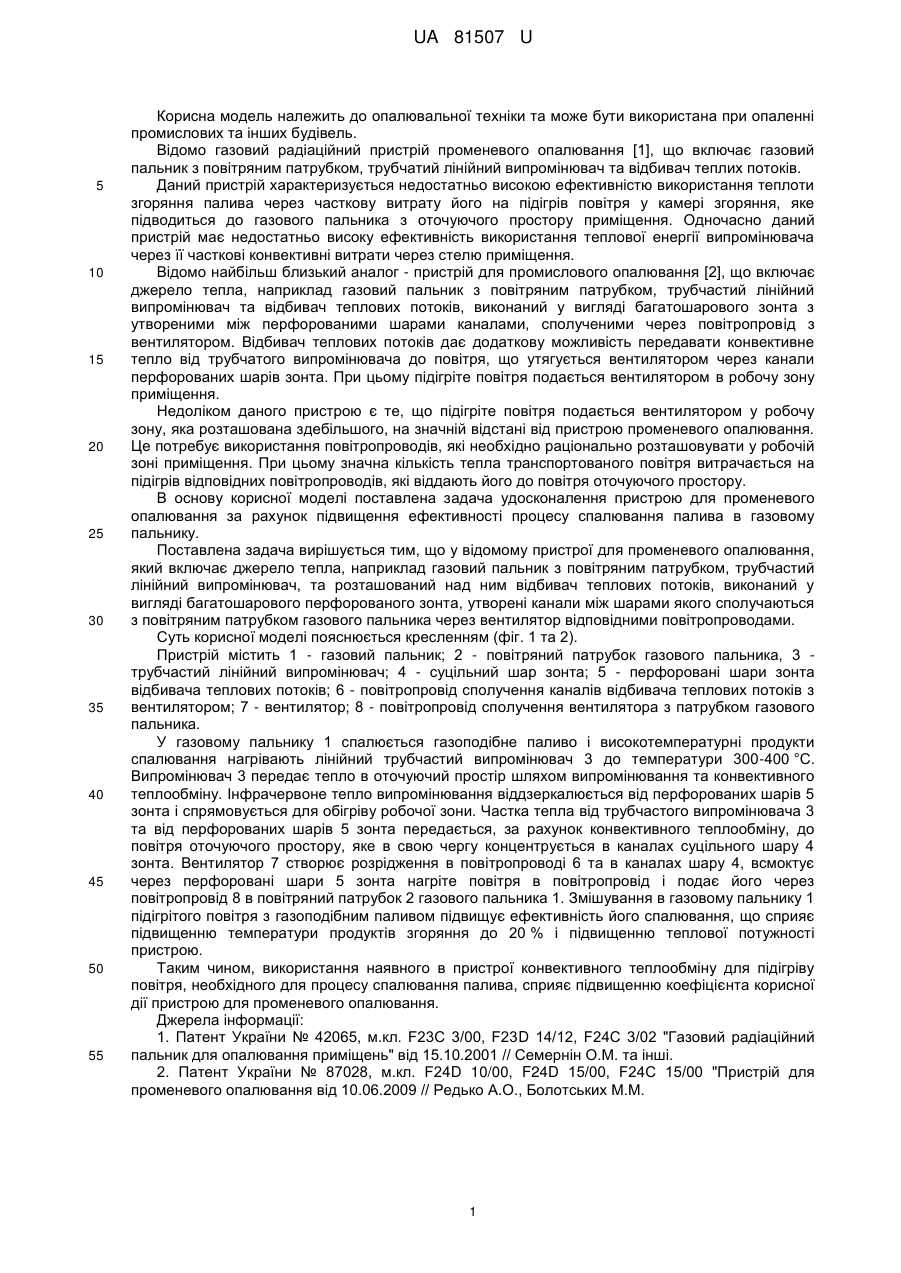

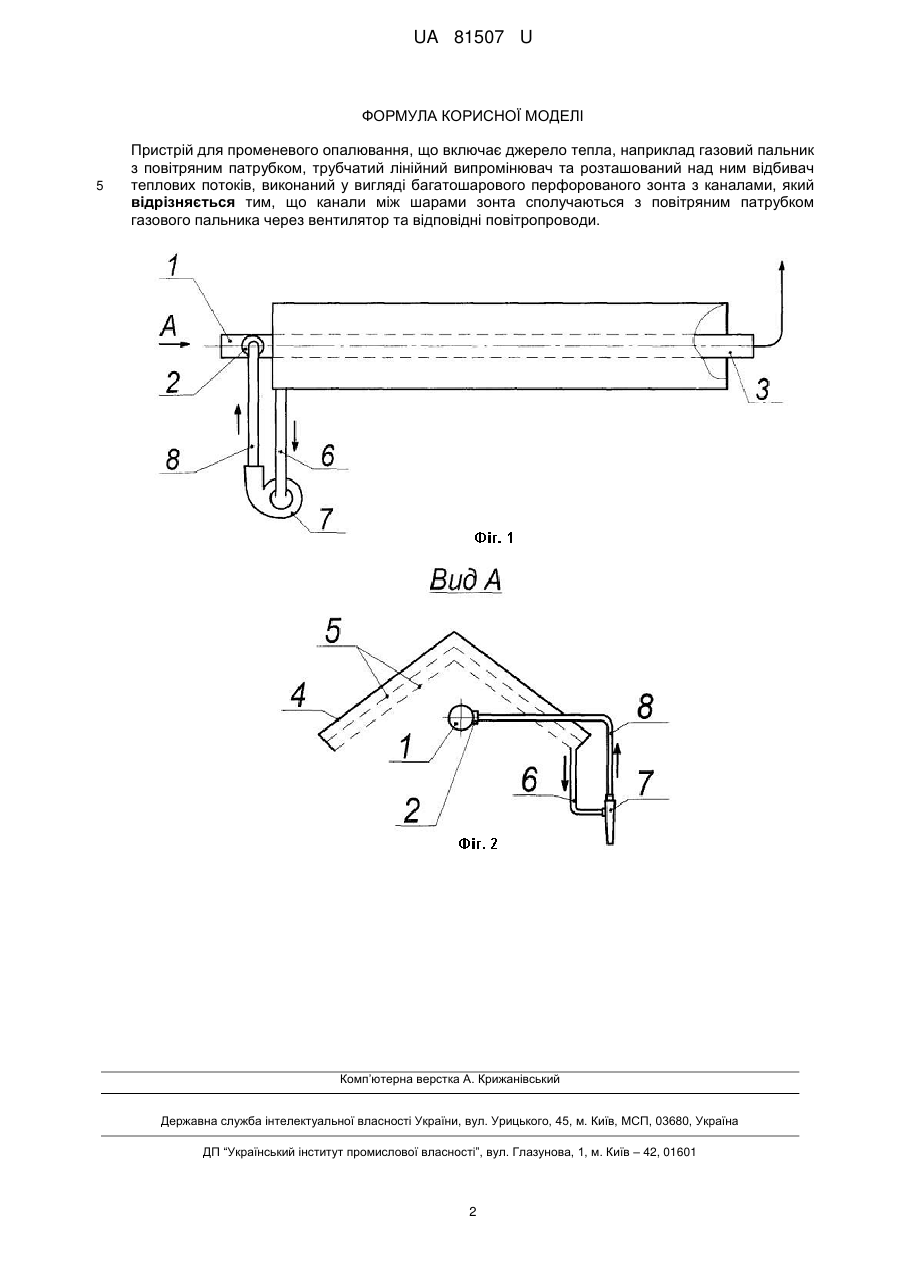

Реферат: Пристрій для променевого опалювання містить джерело тепла, наприклад газовий пальник з повітряним патрубком, трубчатий лінійний випромінювач та розташований над ним відбивач теплових потоків, виконаний у вигляді багатошарового перфорованого зонта з каналами. Канали між шарами зонта сполучаються з повітряним патрубком газового пальника через вентилятор та відповідні повітропроводи. UA 81507 U (54) ПРИСТРІЙ ДЛЯ ПРОМЕНЕВОГО ОПАЛЮВАННЯ UA 81507 U UA 81507 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювальної техніки та може бути використана при опаленні промислових та інших будівель. Відомо газовий радіаційний пристрій променевого опалювання [1], що включає газовий пальник з повітряним патрубком, трубчатий лінійний випромінювач та відбивач теплих потоків. Даний пристрій характеризується недостатньо високою ефективністю використання теплоти згоряння палива через часткову витрату його на підігрів повітря у камері згоряння, яке підводиться до газового пальника з оточуючого простору приміщення. Одночасно даний пристрій має недостатньо високу ефективність використання теплової енергії випромінювача через її часткові конвективні витрати через стелю приміщення. Відомо найбільш близький аналог - пристрій для промислового опалювання [2], що включає джерело тепла, наприклад газовий пальник з повітряним патрубком, трубчастий лінійний випромінювач та відбивач теплових потоків, виконаний у вигляді багатошарового зонта з утвореними між перфорованими шарами каналами, сполученими через повітропровід з вентилятором. Відбивач теплових потоків дає додаткову можливість передавати конвективне тепло від трубчатого випромінювача до повітря, що утягується вентилятором через канали перфорованих шарів зонта. При цьому підігріте повітря подається вентилятором в робочу зону приміщення. Недоліком даного пристрою є те, що підігріте повітря подається вентилятором у робочу зону, яка розташована здебільшого, на значній відстані від пристрою променевого опалювання. Це потребує використання повітропроводів, які необхідно раціонально розташовувати у робочій зоні приміщення. При цьому значна кількість тепла транспортованого повітря витрачається на підігрів відповідних повітропроводів, які віддають його до повітря оточуючого простору. В основу корисної моделі поставлена задача удосконалення пристрою для променевого опалювання за рахунок підвищення ефективності процесу спалювання палива в газовому пальнику. Поставлена задача вирішується тим, що у відомому пристрої для променевого опалювання, який включає джерело тепла, наприклад газовий пальник з повітряним патрубком, трубчастий лінійний випромінювач, та розташований над ним відбивач теплових потоків, виконаний у вигляді багатошарового перфорованого зонта, утворені канали між шарами якого сполучаються з повітряним патрубком газового пальника через вентилятор відповідними повітропроводами. Суть корисної моделі пояснюється кресленням (фіг. 1 та 2). Пристрій містить 1 - газовий пальник; 2 - повітряний патрубок газового пальника, 3 трубчастий лінійний випромінювач; 4 - суцільний шар зонта; 5 - перфоровані шари зонта відбивача теплових потоків; 6 - повітропровід сполучення каналів відбивача теплових потоків з вентилятором; 7 - вентилятор; 8 - повітропровід сполучення вентилятора з патрубком газового пальника. У газовому пальнику 1 спалюється газоподібне паливо і високотемпературні продукти спалювання нагрівають лінійний трубчастий випромінювач 3 до температури 300-400 °C. Випромінювач 3 передає тепло в оточуючий простір шляхом випромінювання та конвективного теплообміну. Інфрачервоне тепло випромінювання віддзеркалюється від перфорованих шарів 5 зонта і спрямовується для обігріву робочої зони. Частка тепла від трубчастого випромінювача 3 та від перфорованих шарів 5 зонта передається, за рахунок конвективного теплообміну, до повітря оточуючого простору, яке в свою чергу концентрується в каналах суцільного шару 4 зонта. Вентилятор 7 створює розрідження в повітропроводі 6 та в каналах шару 4, всмоктує через перфоровані шари 5 зонта нагріте повітря в повітропровід і подає його через повітропровід 8 в повітряний патрубок 2 газового пальника 1. Змішування в газовому пальнику 1 підігрітого повітря з газоподібним паливом підвищує ефективність його спалювання, що сприяє підвищенню температури продуктів згоряння до 20 % і підвищенню теплової потужності пристрою. Таким чином, використання наявного в пристрої конвективного теплообмінудля підігріву повітря, необхідного для процесу спалювання палива, сприяє підвищенню коефіцієнта корисної дії пристрою для променевого опалювання. Джерела інформації: 1. Патент України № 42065, м.кл. F23С 3/00, F23D 14/12, F24С 3/02 "Газовий радіаційний пальник для опалювання приміщень" від 15.10.2001 // Семернін О.М. та інші. 2. Патент України № 87028, м.кл. F24D 10/00, F24D 15/00, F24C 15/00 "Пристрій для променевого опалювання від 10.06.2009 // Редько А.О., Болотських М.М. 1 UA 81507 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для променевого опалювання, що включає джерело тепла, наприклад газовий пальник з повітряним патрубком, трубчатий лінійний випромінювач та розташований над ним відбивач теплових потоків, виконаний у вигляді багатошарового перфорованого зонта з каналами, який відрізняється тим, що канали між шарами зонта сполучаються з повітряним патрубком газового пальника через вентилятор та відповідні повітропроводи. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
