Ланцюгова передача з внутрішнім зачепленням

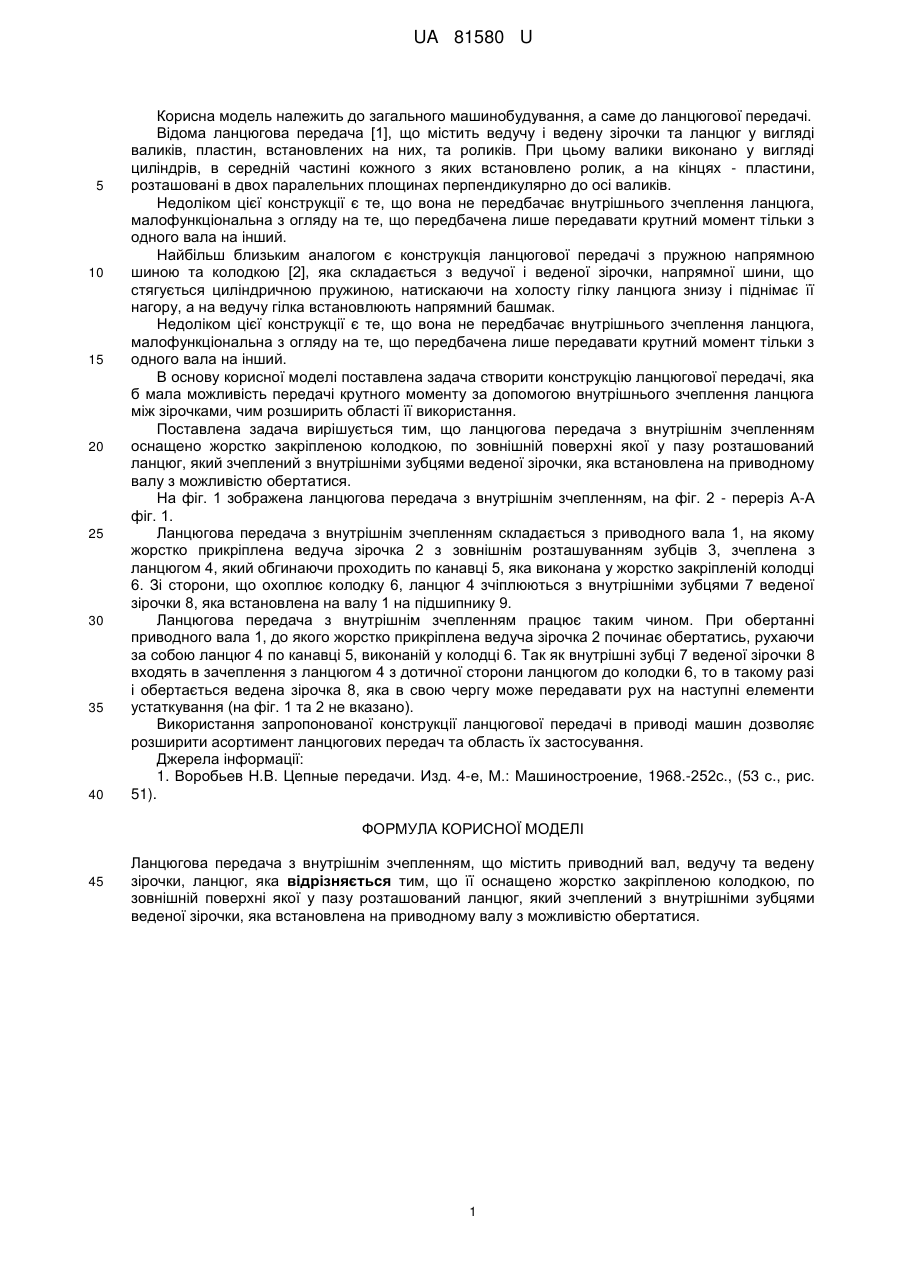

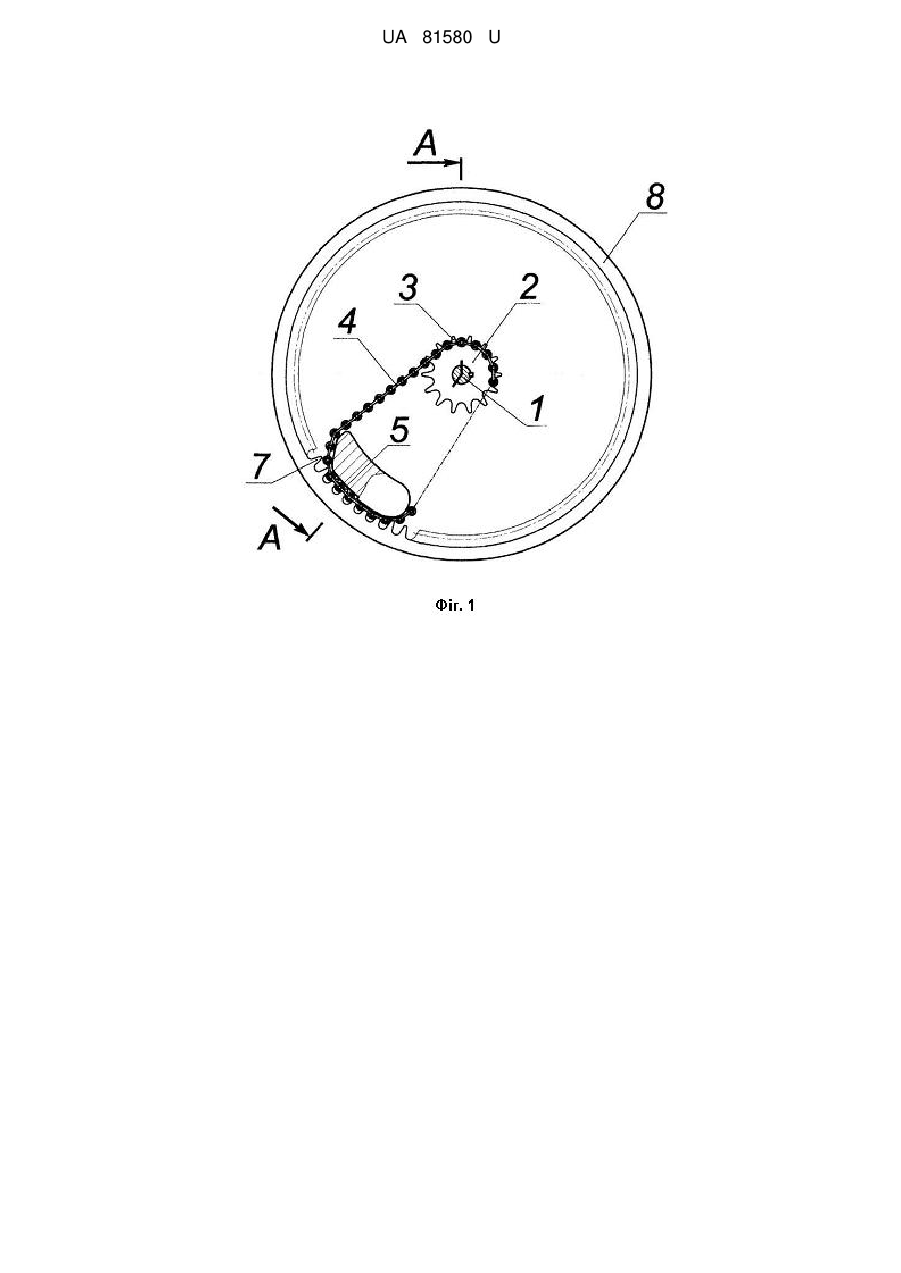

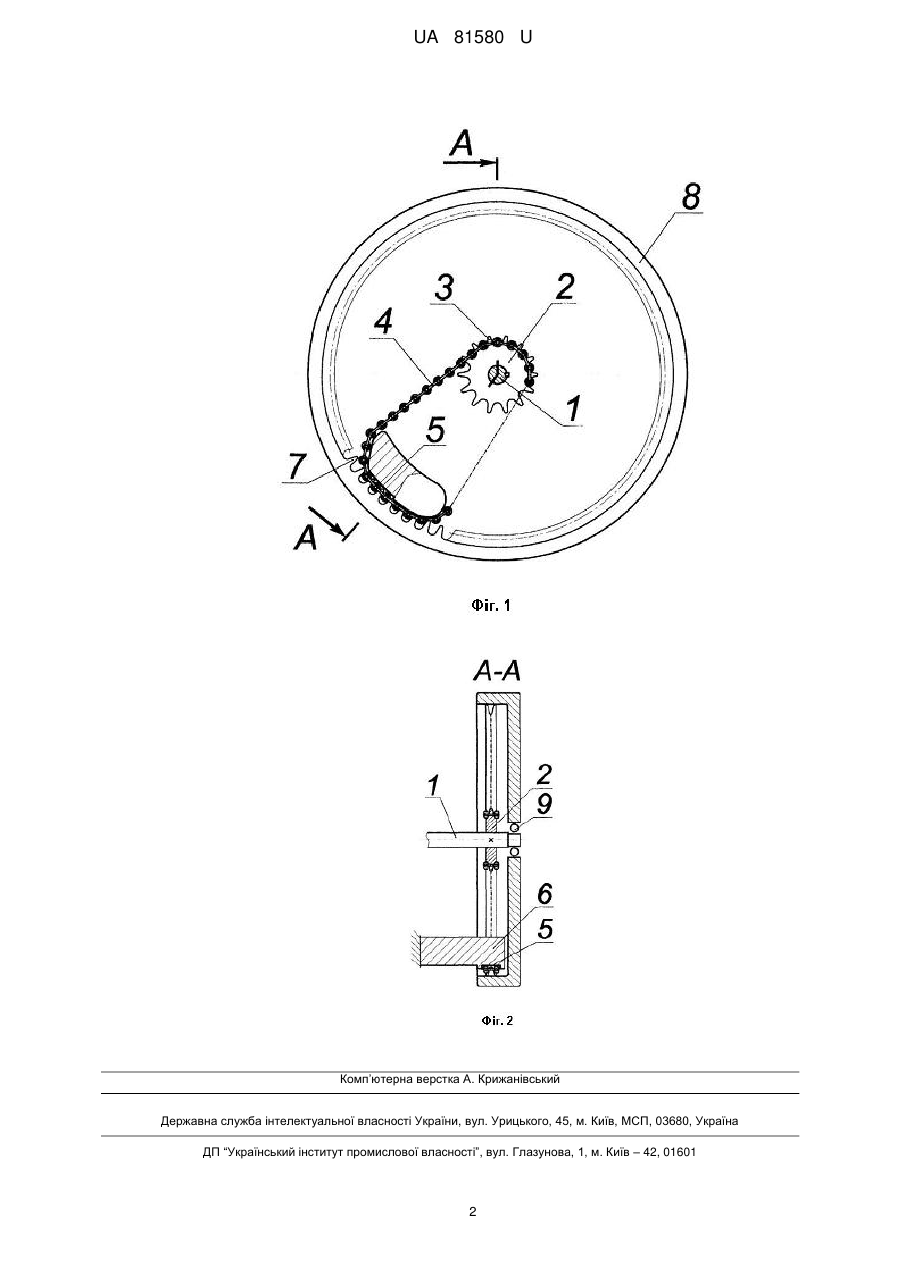

Реферат: Ланцюгова передача з внутрішнім зчепленням містить приводний вал, ведучу та ведену зірочки, ланцюг. Ланцюгову передачу оснащено жорстко закріпленою колодкою, по зовнішній поверхні якої у пазу розташований ланцюг, який зчеплений з внутрішніми зубцями веденої зірочки, яка встановлена на приводному валу з можливістю обертатися. UA 81580 U (54) ЛАНЦЮГОВА ПЕРЕДАЧА З ВНУТРІШНІМ ЗАЧЕПЛЕННЯМ UA 81580 U UA 81580 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до ланцюгової передачі. Відома ланцюгова передача [1], що містить ведучу і ведену зірочки та ланцюг у вигляді валиків, пластин, встановлених на них, та роликів. При цьому валики виконано у вигляді циліндрів, в середній частині кожного з яких встановлено ролик, а на кінцях - пластини, розташовані в двох паралельних площинах перпендикулярно до осі валиків. Недоліком цієї конструкції є те, що вона не передбачає внутрішнього зчеплення ланцюга, малофункціональна з огляду на те, що передбачена лише передавати крутний момент тільки з одного вала на інший. Найбільш близьким аналогом є конструкція ланцюгової передачі з пружною напрямною шиною та колодкою [2], яка складається з ведучої і веденої зірочки, напрямної шини, що стягується циліндричною пружиною, натискаючи на холосту гілку ланцюга знизу і піднімає її нагору, а на ведучу гілка встановлюють напрямний башмак. Недоліком цієї конструкції є те, що вона не передбачає внутрішнього зчеплення ланцюга, малофункціональна з огляду на те, що передбачена лише передавати крутний момент тільки з одного вала на інший. В основу корисної моделі поставлена задача створити конструкцію ланцюгової передачі, яка б мала можливість передачі крутного моменту за допомогою внутрішнього зчеплення ланцюга між зірочками, чим розширить області її використання. Поставлена задача вирішується тим, що ланцюгова передача з внутрішнім зчепленням оснащено жорстко закріпленою колодкою, по зовнішній поверхні якої у пазу розташований ланцюг, який зчеплений з внутрішніми зубцями веденої зірочки, яка встановлена на приводному валу з можливістю обертатися. На фіг. 1 зображена ланцюгова передача з внутрішнім зчепленням, на фіг. 2 - переріз А-А фіг. 1. Ланцюгова передача з внутрішнім зчепленням складається з приводного вала 1, на якому жорстко прикріплена ведуча зірочка 2 з зовнішнім розташуванням зубців 3, зчеплена з ланцюгом 4, який обгинаючи проходить по канавці 5, яка виконана у жорстко закріпленій колодці 6. Зі сторони, що охоплює колодку 6, ланцюг 4 зчіплюються з внутрішніми зубцями 7 веденої зірочки 8, яка встановлена на валу 1 на підшипнику 9. Ланцюгова передача з внутрішнім зчепленням працює таким чином. При обертанні приводного вала 1, до якого жорстко прикріплена ведуча зірочка 2 починає обертатись, рухаючи за собою ланцюг 4 по канавці 5, виконаній у колодці 6. Так як внутрішні зубці 7 веденої зірочки 8 входять в зачеплення з ланцюгом 4 з дотичної сторони ланцюгом до колодки 6, то в такому разі і обертається ведена зірочка 8, яка в свою чергу може передавати рух на наступні елементи устаткування (на фіг. 1 та 2 не вказано). Використання запропонованої конструкції ланцюгової передачі в приводі машин дозволяє розширити асортимент ланцюгових передач та область їх застосування. Джерела інформації: 1. Воробьев Н.В. Цепные передачи. Изд. 4-е, Μ.: Машиностроение, 1968.-252с., (53 с., рис. 51). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Ланцюгова передача з внутрішнім зчепленням, що містить приводний вал, ведучу та ведену зірочки, ланцюг, яка відрізняється тим, що її оснащено жорстко закріпленою колодкою, по зовнішній поверхні якої у пазу розташований ланцюг, який зчеплений з внутрішніми зубцями веденої зірочки, яка встановлена на приводному валу з можливістю обертатися. 1 UA 81580 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
