Різально-метальний робочий орган

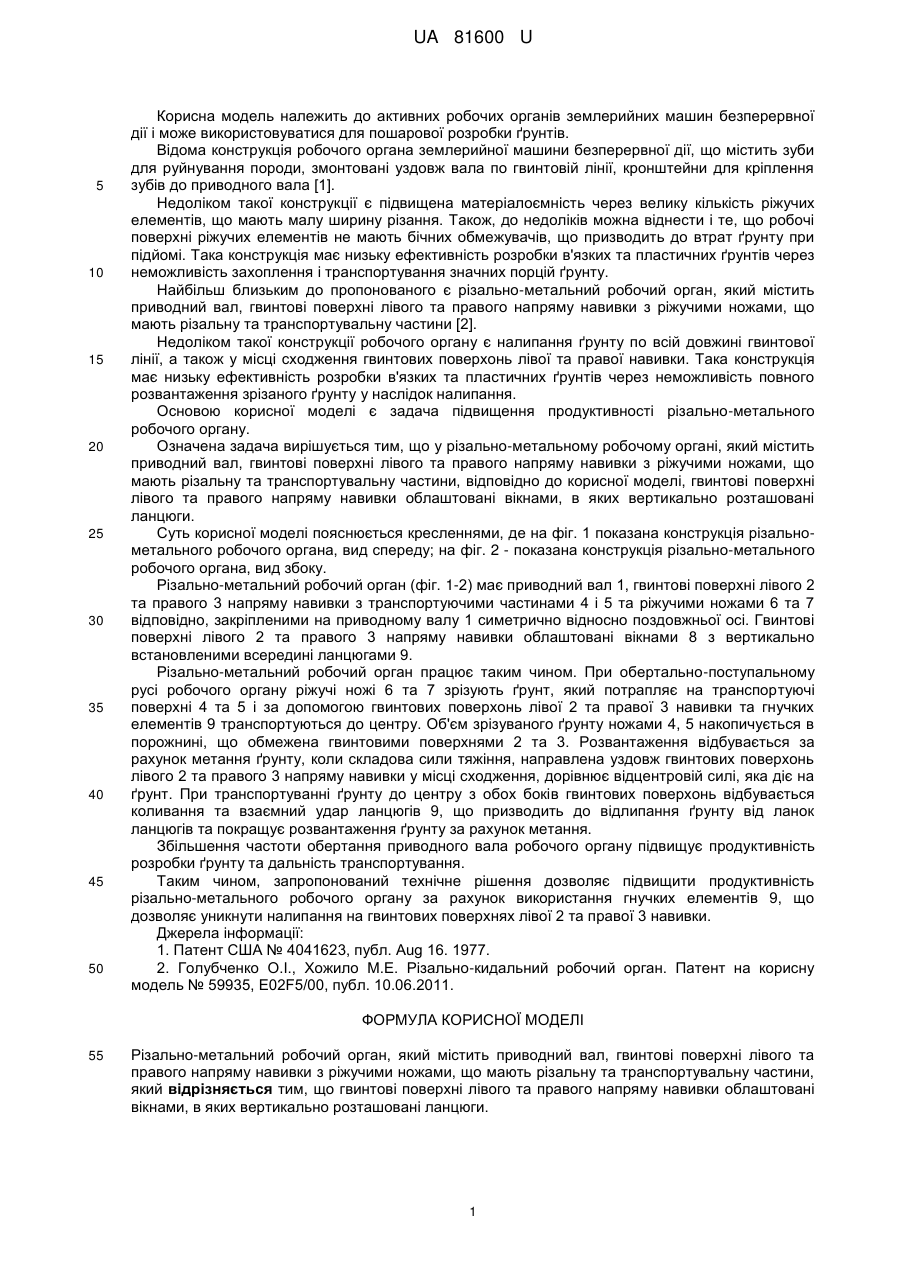

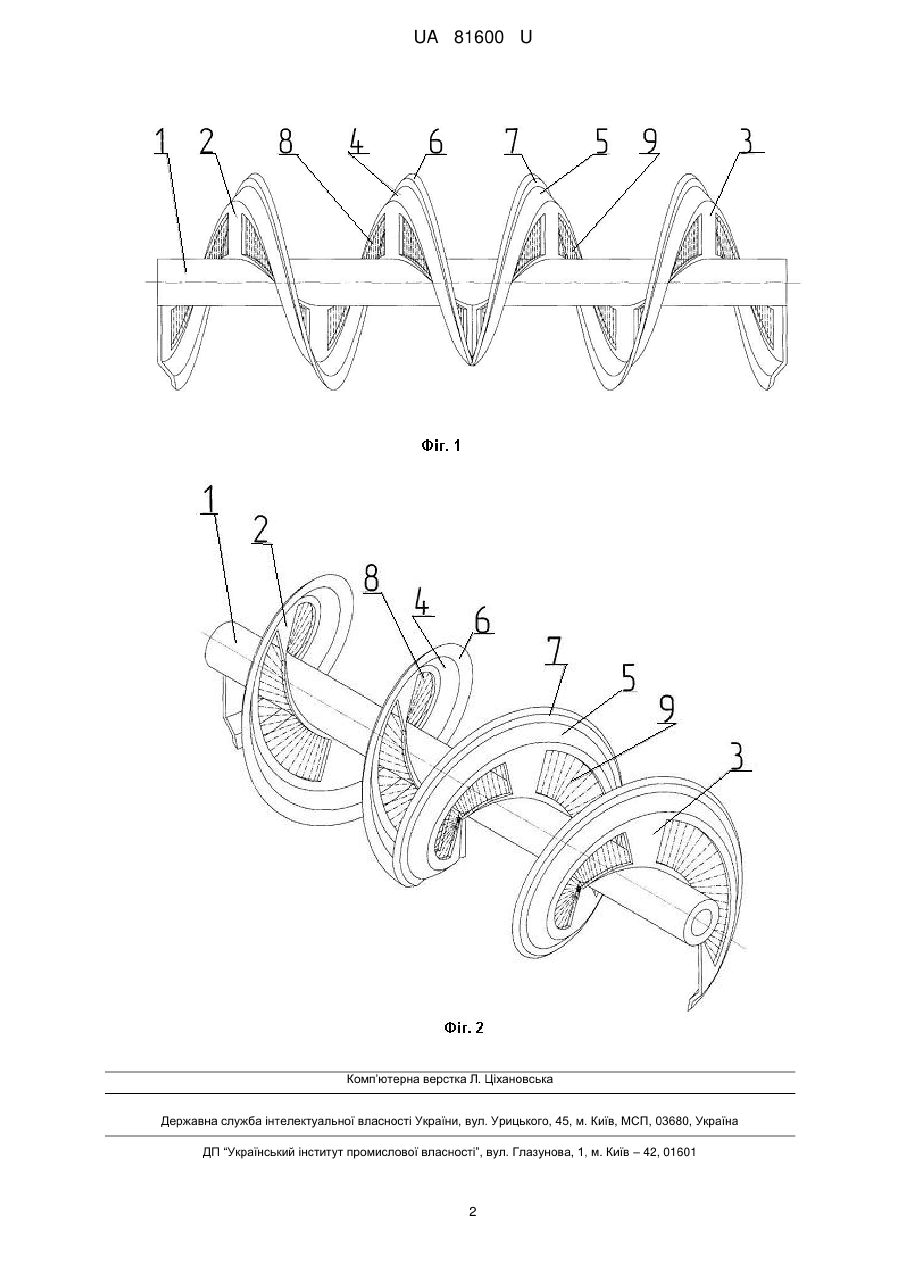

Реферат: Різально-метальний робочий орган, який містить приводний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, що мають різальну та транспортувальну частини, причому гвинтові поверхні лівого та правого напряму навивки облаштовані вікнами, в яких вертикально розташовані ланцюги. UA 81600 U (54) РІЗАЛЬНО-МЕТАЛЬНИЙ РОБОЧИЙ ОРГАН UA 81600 U UA 81600 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до активних робочих органів землерийних машин безперервної дії і може використовуватися для пошарової розробки ґрунтів. Відома конструкція робочого органа землерийної машини безперервної дії, що містить зуби для руйнування породи, змонтовані уздовж вала по гвинтовій лінії, кронштейни для кріплення зубів до приводного вала [1]. Недоліком такої конструкції є підвищена матеріалоємність через велику кількість ріжучих елементів, що мають малу ширину різання. Також, до недоліків можна віднести і те, що робочі поверхні ріжучих елементів не мають бічних обмежувачів, що призводить до втрат ґрунту при підйомі. Така конструкція має низьку ефективність розробки в'язких та пластичних ґрунтів через неможливість захоплення і транспортування значних порцій ґрунту. Найбільш близьким до пропонованого є різально-метальний робочий орган, який містить приводний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, що мають різальну та транспортувальну частини [2]. Недоліком такої конструкції робочого органу є налипання ґрунту по всій довжині гвинтової лінії, а також у місці сходження гвинтових поверхонь лівої та правої навивки. Така конструкція має низьку ефективність розробки в'язких та пластичних ґрунтів через неможливість повного розвантаження зрізаного ґрунту у наслідок налипання. Основою корисної моделі є задача підвищення продуктивності різально-метального робочого органу. Означена задача вирішується тим, що у різально-метальному робочому органі, який містить приводний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, що мають різальну та транспортувальну частини, відповідно до корисної моделі, гвинтові поверхні лівого та правого напряму навивки облаштовані вікнами, в яких вертикально розташовані ланцюги. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана конструкція різальнометального робочого органа, вид спереду; на фіг. 2 - показана конструкція різально-метального робочого органа, вид збоку. Різально-метальний робочий орган (фіг. 1-2) має приводний вал 1, гвинтові поверхні лівого 2 та правого 3 напряму навивки з транспортуючими частинами 4 і 5 та ріжучими ножами 6 та 7 відповідно, закріпленими на приводному валу 1 симетрично відносно поздовжньої осі. Гвинтові поверхні лівого 2 та правого 3 напряму навивки облаштовані вікнами 8 з вертикально встановленими всередині ланцюгами 9. Різально-метальний робочий орган працює таким чином. При обертально-поступальному русі робочого органу ріжучі ножі 6 та 7 зрізують ґрунт, який потрапляє на транспортуючі поверхні 4 та 5 і за допомогою гвинтових поверхонь лівої 2 та правої 3 навивки та гнучких елементів 9 транспортуються до центру. Об'єм зрізуваного ґрунту ножами 4, 5 накопичується в порожнині, що обмежена гвинтовими поверхнями 2 та 3. Розвантаження відбувається за рахунок метання ґрунту, коли складова сили тяжіння, направлена уздовж гвинтових поверхонь лівого 2 та правого 3 напряму навивки у місці сходження, дорівнює відцентровій силі, яка діє на ґрунт. При транспортуванні ґрунту до центру з обох боків гвинтових поверхонь відбувається коливання та взаємний удар ланцюгів 9, що призводить до відлипання ґрунту від ланок ланцюгів та покращує розвантаження ґрунту за рахунок метання. Збільшення частоти обертання приводного вала робочого органу підвищує продуктивність розробки ґрунту та дальність транспортування. Таким чином, запропонований технічне рішення дозволяє підвищити продуктивність різально-метального робочого органу за рахунок використання гнучких елементів 9, що дозволяє уникнути налипання на гвинтових поверхнях лівої 2 та правої 3 навивки. Джерела інформації: 1. Патент США № 4041623, публ. Aug 16. 1977. 2. Голубченко О.І., Хожило М.Е. Різально-кидальний робочий орган. Патент на корисну модель № 59935, E02F5/00, публ. 10.06.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Різально-метальний робочий орган, який містить приводний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, що мають різальну та транспортувальну частини, який відрізняється тим, що гвинтові поверхні лівого та правого напряму навивки облаштовані вікнами, в яких вертикально розташовані ланцюги. 1 UA 81600 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
