Різально-кидальний робочий орган фрезерного типу

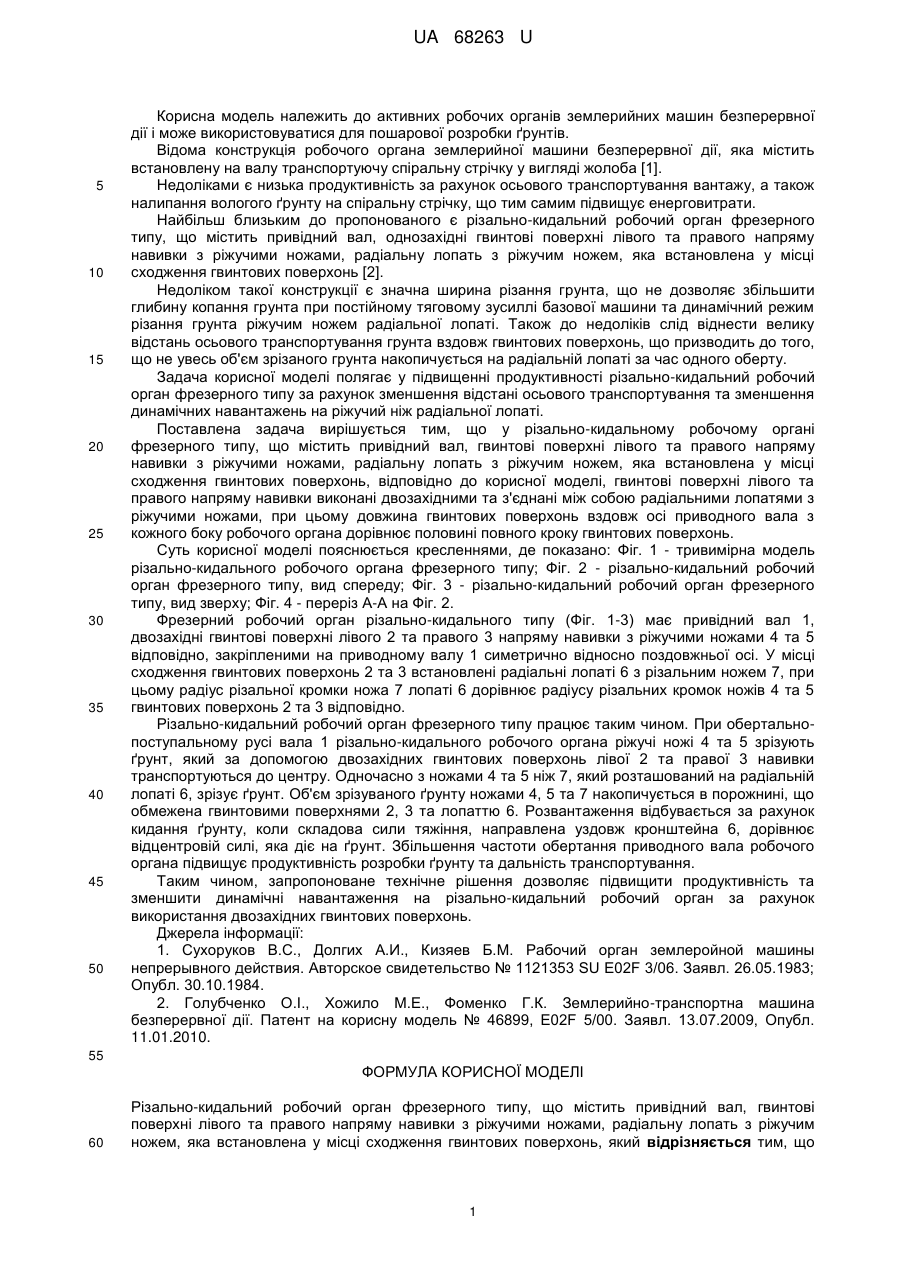

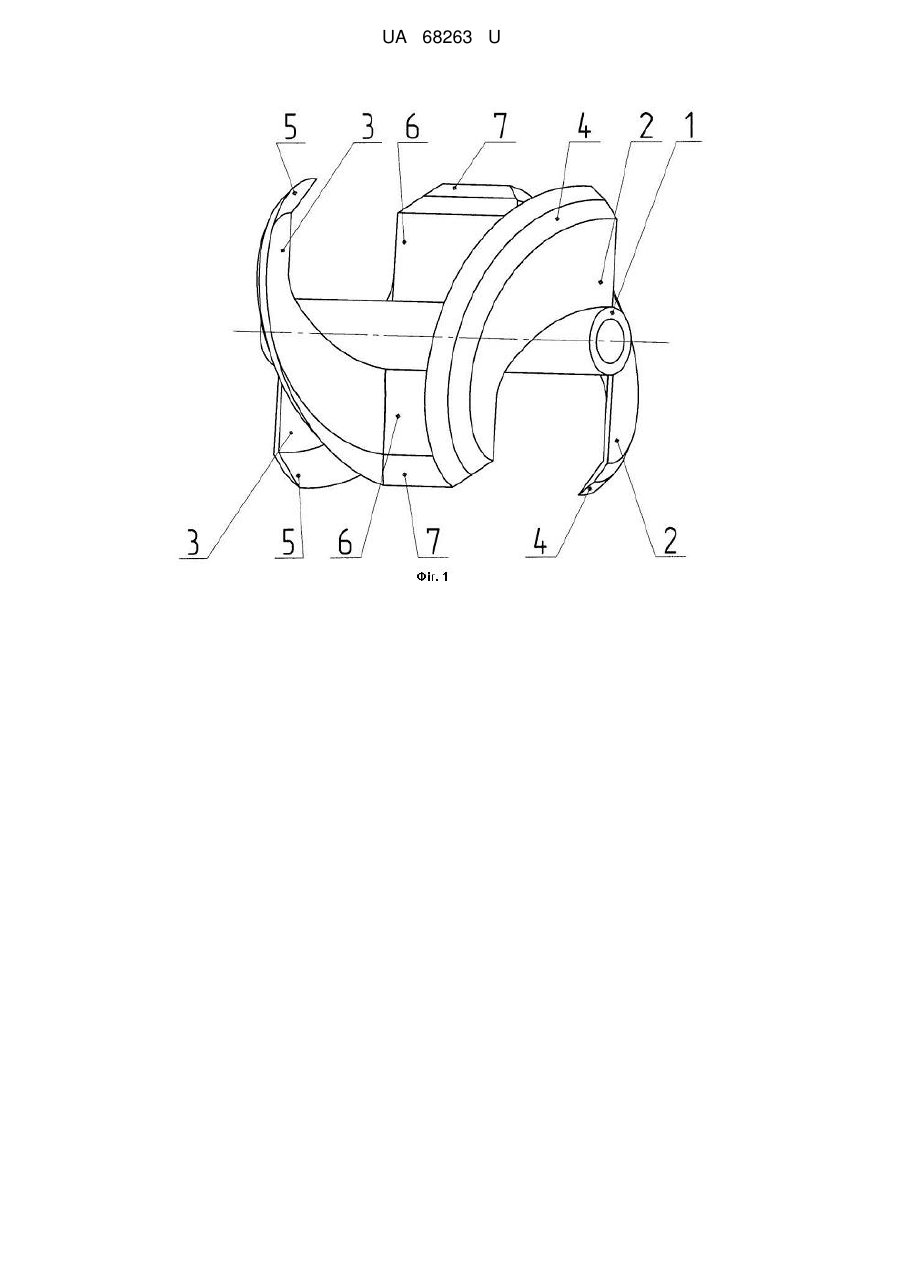

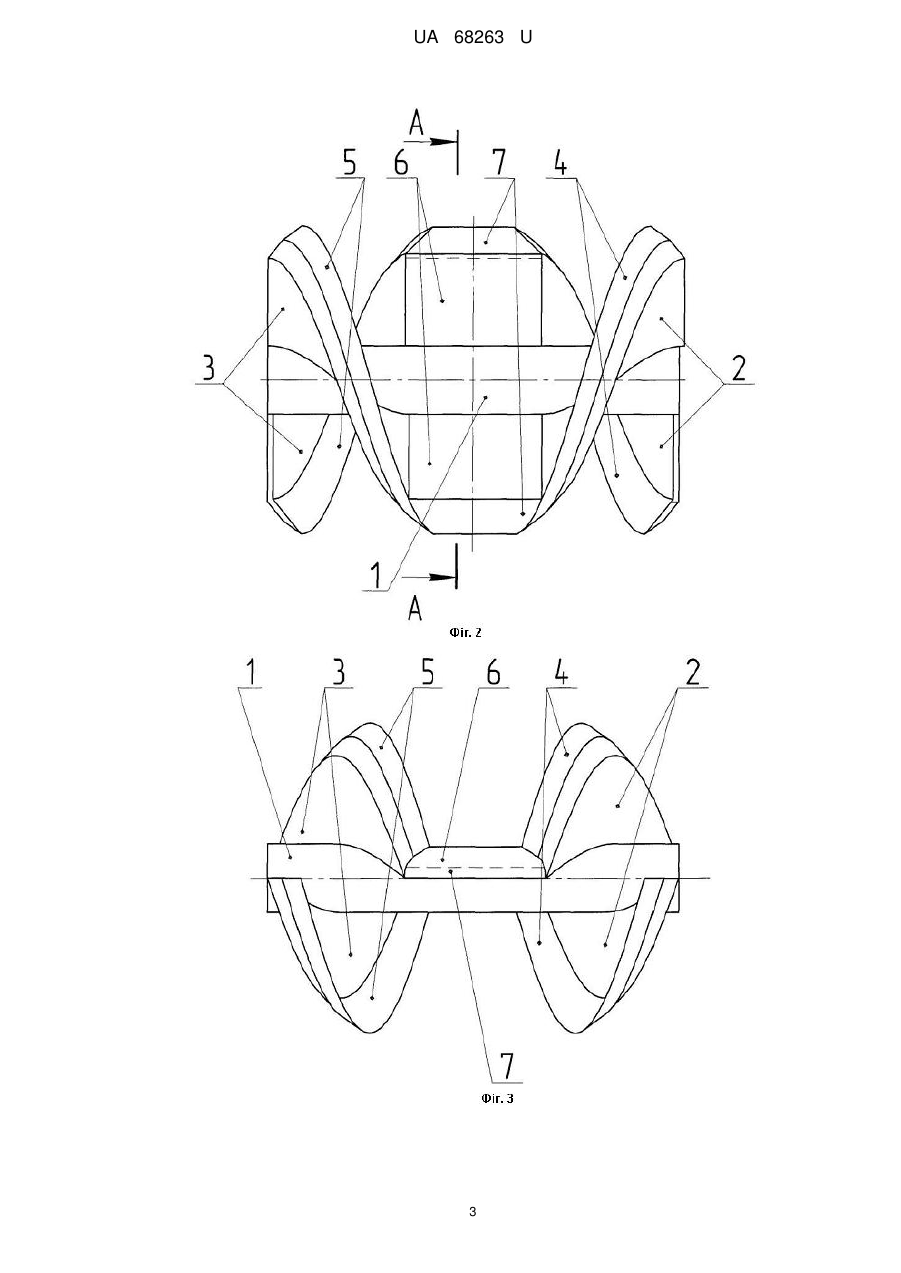

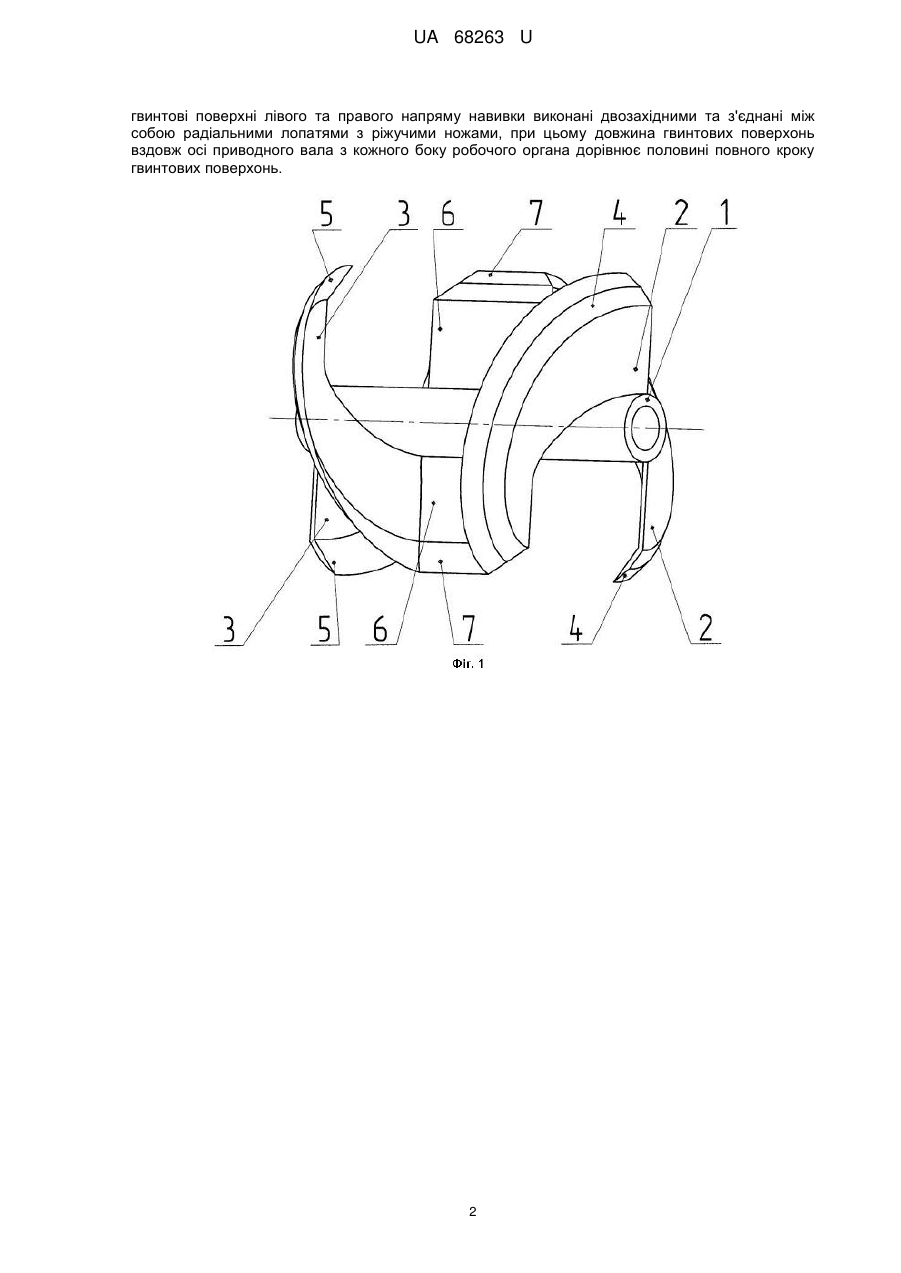

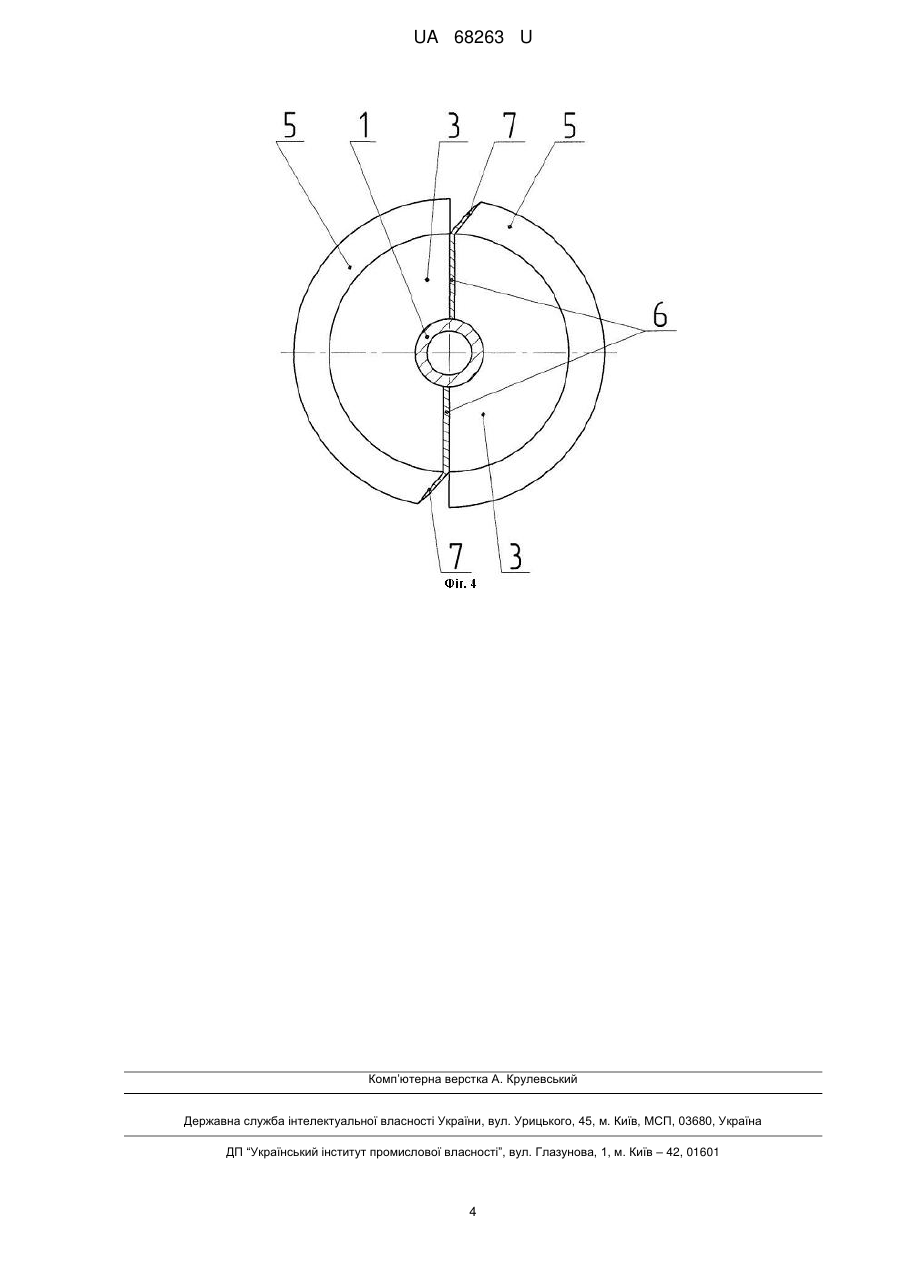

Реферат: Різально-кидальний робочий орган фрезерного типу містить привідний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, радіальну лопать з ріжучим ножем, яка встановлена у місці сходження гвинтових поверхонь. Гвинтові поверхні лівого та правого напряму навивки виконані двозахідними та з'єднані між собою радіальними лопатями з ріжучими ножами. Довжина гвинтових поверхонь вздовж осі приводного вала з кожного боку робочого органа дорівнює половині повного кроку гвинтових поверхонь. UA 68263 U (12) UA 68263 U UA 68263 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до активних робочих органів землерийних машин безперервної дії і може використовуватися для пошарової розробки ґрунтів. Відома конструкція робочого органа землерийної машини безперервної дії, яка містить встановлену на валу транспортуючу спіральну стрічку у вигляді жолоба [1]. Недоліками є низька продуктивність за рахунок осьового транспортування вантажу, а також налипання вологого ґрунту на спіральну стрічку, що тим самим підвищує енерговитрати. Найбільш близьким до пропонованого є різально-кидальний робочий орган фрезерного типу, що містить привідний вал, однозахідні гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, радіальну лопать з ріжучим ножем, яка встановлена у місці сходження гвинтових поверхонь [2]. Недоліком такої конструкції є значна ширина різання грунта, що не дозволяє збільшити глибину копання грунта при постійному тяговому зусиллі базової машини та динамічний режим різання грунта ріжучим ножем радіальної лопаті. Також до недоліків слід віднести велику відстань осьового транспортування грунта вздовж гвинтових поверхонь, що призводить до того, що не увесь об'єм зрізаного грунта накопичується на радіальній лопаті за час одного оберту. Задача корисної моделі полягає у підвищенні продуктивності різально-кидальний робочий орган фрезерного типу за рахунок зменшення відстані осьового транспортування та зменшення динамічних навантажень на ріжучий ніж радіальної лопаті. Поставлена задача вирішується тим, що у різально-кидальному робочому органі фрезерного типу, що містить привідний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, радіальну лопать з ріжучим ножем, яка встановлена у місці сходження гвинтових поверхонь, відповідно до корисної моделі, гвинтові поверхні лівого та правого напряму навивки виконані двозахідними та з'єднані між собою радіальними лопатями з ріжучими ножами, при цьому довжина гвинтових поверхонь вздовж осі приводного вала з кожного боку робочого органа дорівнює половині повного кроку гвинтових поверхонь. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - тривимірна модель різально-кидального робочого органа фрезерного типу; Фіг. 2 - різально-кидальний робочий орган фрезерного типу, вид спереду; Фіг. 3 - різально-кидальний робочий орган фрезерного типу, вид зверху; Фіг. 4 - переріз А-А на Фіг. 2. Фрезерний робочий орган різально-кидального типу (Фіг. 1-3) має привідний вал 1, двозахідні гвинтові поверхні лівого 2 та правого 3 напряму навивки з ріжучими ножами 4 та 5 відповідно, закріпленими на приводному валу 1 симетрично відносно поздовжньої осі. У місці сходження гвинтових поверхонь 2 та 3 встановлені радіальні лопаті 6 з різальним ножем 7, при цьому радіус різальної кромки ножа 7 лопаті 6 дорівнює радіусу різальних кромок ножів 4 та 5 гвинтових поверхонь 2 та 3 відповідно. Різально-кидальний робочий орган фрезерного типу працює таким чином. При обертальнопоступальному русі вала 1 різально-кидального робочого органа ріжучі ножі 4 та 5 зрізують ґрунт, який за допомогою двозахідних гвинтових поверхонь лівої 2 та правої 3 навивки транспортуються до центру. Одночасно з ножами 4 та 5 ніж 7, який розташований на радіальній лопаті 6, зрізує ґрунт. Об'єм зрізуваного ґрунту ножами 4, 5 та 7 накопичується в порожнині, що обмежена гвинтовими поверхнями 2, 3 та лопаттю 6. Розвантаження відбувається за рахунок кидання ґрунту, коли складова сили тяжіння, направлена уздовж кронштейна 6, дорівнює відцентровій силі, яка діє на ґрунт. Збільшення частоти обертання приводного вала робочого органа підвищує продуктивність розробки ґрунту та дальність транспортування. Таким чином, запропоноване технічне рішення дозволяє підвищити продуктивність та зменшити динамічні навантаження на різально-кидальний робочий орган за рахунок використання двозахідних гвинтових поверхонь. Джерела інформації: 1. Сухоруков B.C., Долгих А.И., Кизяев Б.М. Рабочий орган землеройной машины непрерывного действия. Авторское свидетельство № 1121353 SU E02F 3/06. Заявл. 26.05.1983; Опубл. 30.10.1984. 2. Голубченко О.І., Хожило М.Е., Фоменко Г.К. Землерийно-транспортна машина безперервної дії. Патент на корисну модель № 46899, Е02F 5/00. Заявл. 13.07.2009, Опубл. 11.01.2010. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Різально-кидальний робочий орган фрезерного типу, що містить привідний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, радіальну лопать з ріжучим ножем, яка встановлена у місці сходження гвинтових поверхонь, який відрізняється тим, що 1 UA 68263 U гвинтові поверхні лівого та правого напряму навивки виконані двозахідними та з'єднані між собою радіальними лопатями з ріжучими ножами, при цьому довжина гвинтових поверхонь вздовж осі приводного вала з кожного боку робочого органа дорівнює половині повного кроку гвинтових поверхонь. 2 UA 68263 U 3 UA 68263 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
