Трубчаста піч для підігріву сировини

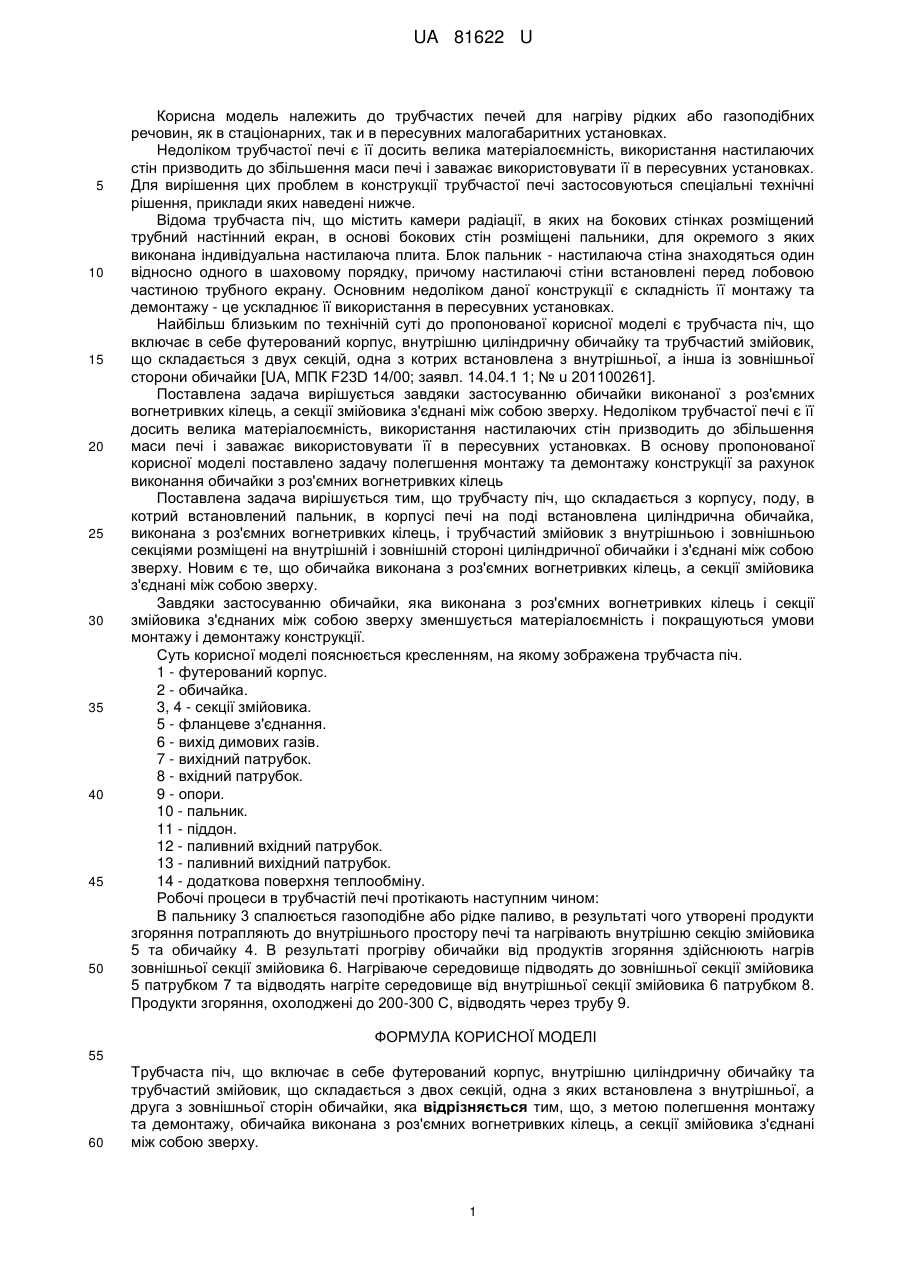

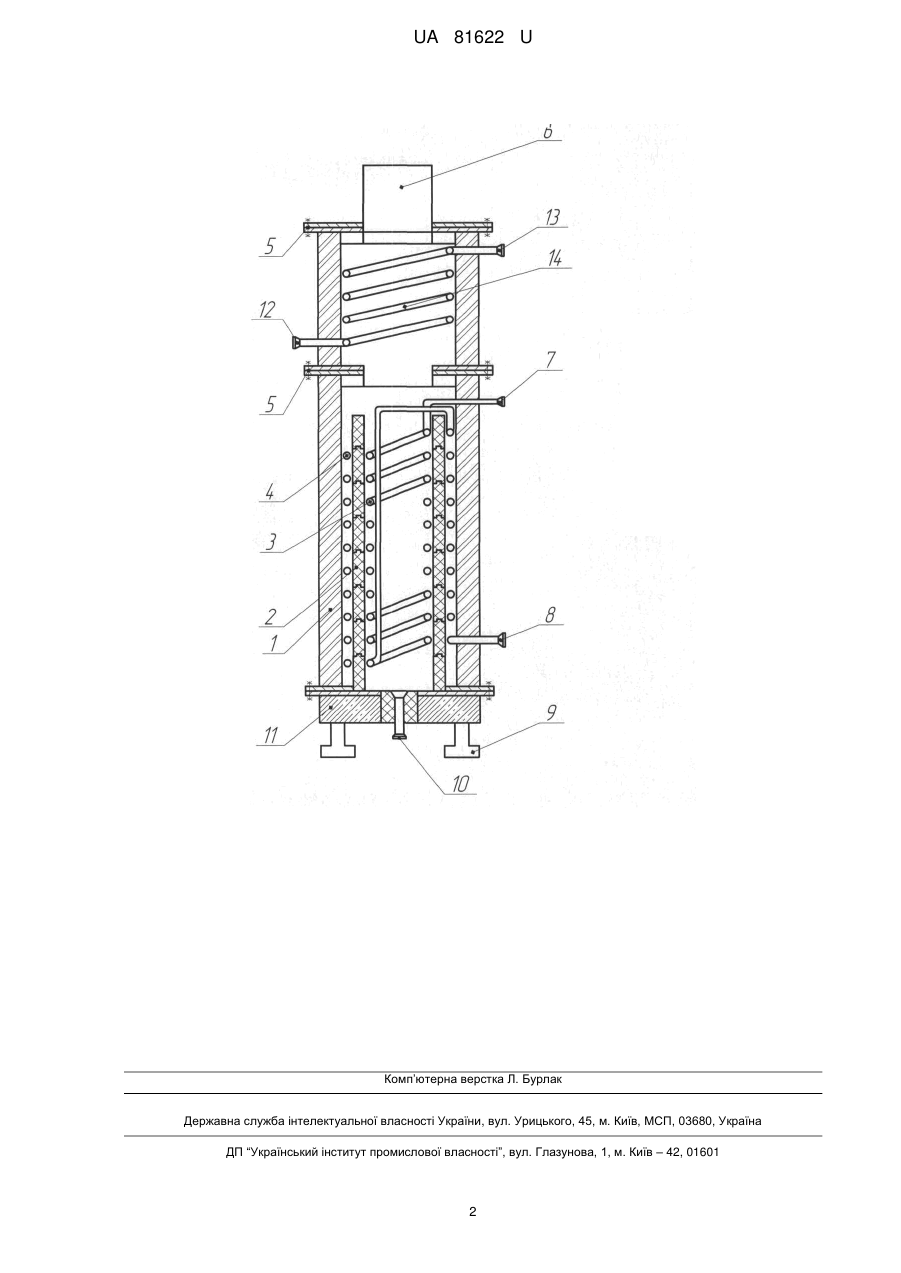

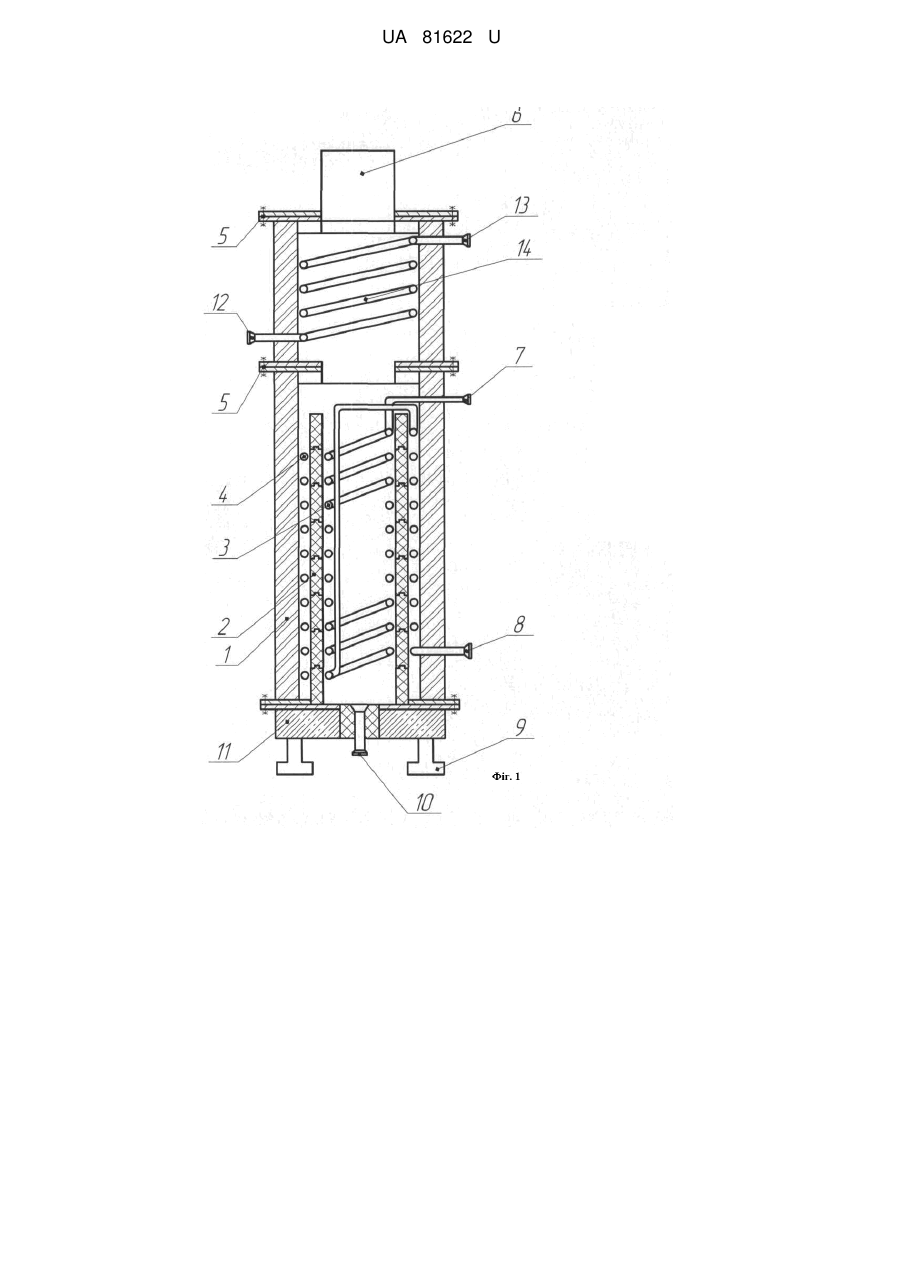

Реферат: UA 81622 U UA 81622 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до трубчастих печей для нагріву рідких або газоподібних речовин, як в стаціонарних, так и в пересувних малогабаритних установках. Недоліком трубчастої печі є її досить велика матеріалоємність, використання настилаючих стін призводить до збільшення маси печі і заважає використовувати її в пересувних установках. Для вирішення цих проблем в конструкції трубчастої печі застосовуються спеціальні технічні рішення, приклади яких наведені нижче. Відома трубчаста піч, що містить камери радіації, в яких на бокових стінках розміщений трубний настінний екран, в основі бокових стін розміщені пальники, для окремого з яких виконана індивідуальна настилаюча плита. Блок пальник - настилаюча стіна знаходяться один відносно одного в шаховому порядку, причому настилаючі стіни встановлені перед лобовою частиною трубного екрану. Основним недоліком даної конструкції є складність її монтажу та демонтажу - це ускладнює її використання в пересувних установках. Найбільш близьким по технічній суті до пропонованої корисної моделі є трубчаста піч, що включає в себе футерований корпус, внутрішню циліндричну обичайку та трубчастий змійовик, що складається з двух секцій, одна з котрих встановлена з внутрішньої, а інша із зовнішньої сторони обичайки [UA, МПК F23D 14/00; заявл. 14.04.1 1; № u 201100261]. Поставлена задача вирішується завдяки застосуванню обичайки виконаної з роз'ємних вогнетривких кілець, а секції змійовика з'єднані між собою зверху. Недоліком трубчастої печі є її досить велика матеріалоємність, використання настилаючих стін призводить до збільшення маси печі і заважає використовувати її в пересувних установках. В основу пропонованої корисної моделі поставлено задачу полегшення монтажу та демонтажу конструкції за рахунок виконання обичайки з роз'ємних вогнетривких кілець Поставлена задача вирішується тим, що трубчасту піч, що складається з корпусу, поду, в котрий встановлений пальник, в корпусі печі на поді встановлена циліндрична обичайка, виконана з роз'ємних вогнетривких кілець, і трубчастий змійовик з внутрішньою і зовнішньою секціями розміщені на внутрішній і зовнішній стороні циліндричної обичайки і з'єднані між собою зверху. Новим є те, що обичайка виконана з роз'ємних вогнетривких кілець, а секції змійовика з'єднані між собою зверху. Завдяки застосуванню обичайки, яка виконана з роз'ємних вогнетривких кілець і секції змійовика з'єднаних між собою зверху зменшується матеріалоємність і покращуються умови монтажу і демонтажу конструкції. Суть корисної моделі пояснюється кресленням, на якому зображена трубчаста піч. 1 - футерований корпус. 2 - обичайка. 3, 4 - секції змійовика. 5 - фланцеве з'єднання. 6 - вихід димових газів. 7 - вихідний патрубок. 8 - вхідний патрубок. 9 - опори. 10 - пальник. 11 - піддон. 12 - паливний вхідний патрубок. 13 - паливний вихідний патрубок. 14 - додаткова поверхня теплообміну. Робочі процеси в трубчастій печі протікають наступним чином: В пальнику 3 спалюється газоподібне або рідке паливо, в результаті чого утворені продукти згоряння потрапляють до внутрішнього простору печі та нагрівають внутрішню секцію змійовика 5 та обичайку 4. В результаті прогріву обичайки від продуктів згоряння здійснюють нагрів зовнішньої секції змійовика 6. Нагріваюче середовище підводять до зовнішньої секції змійовика 5 патрубком 7 та відводять нагріте середовище від внутрішньої секції змійовика 6 патрубком 8. Продукти згоряння, охолоджені до 200-300 С, відводять через трубу 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Трубчаста піч, що включає в себе футерований корпус, внутрішню циліндричну обичайку та трубчастий змійовик, що складається з двох секцій, одна з яких встановлена з внутрішньої, а друга з зовнішньої сторін обичайки, яка відрізняється тим, що, з метою полегшення монтажу та демонтажу, обичайка виконана з роз'ємних вогнетривких кілець, а секції змійовика з'єднані між собою зверху. 1 UA 81622 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
