Установка для формування деталей головних уборів об’ємної форми вакуумно-пульсуючим способом

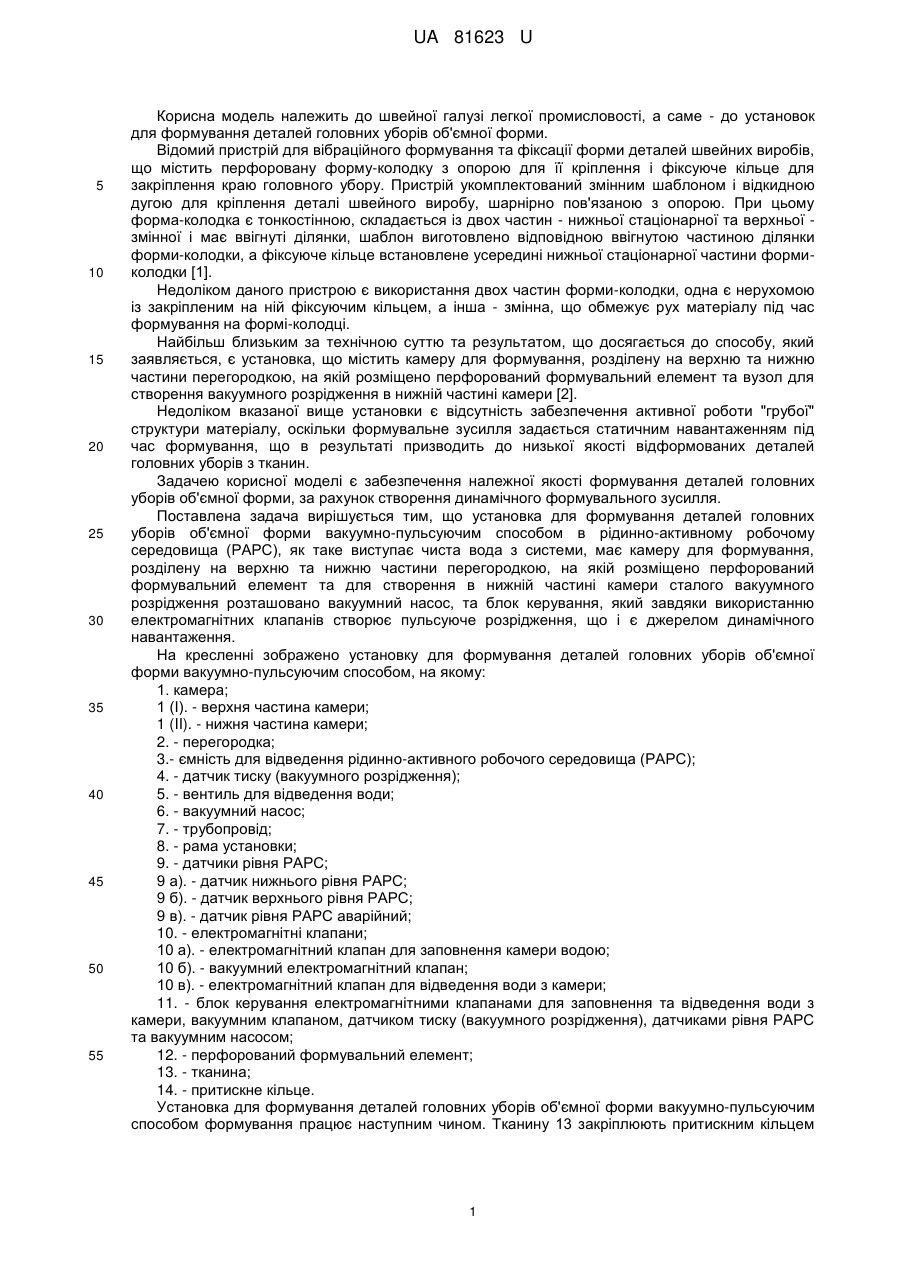

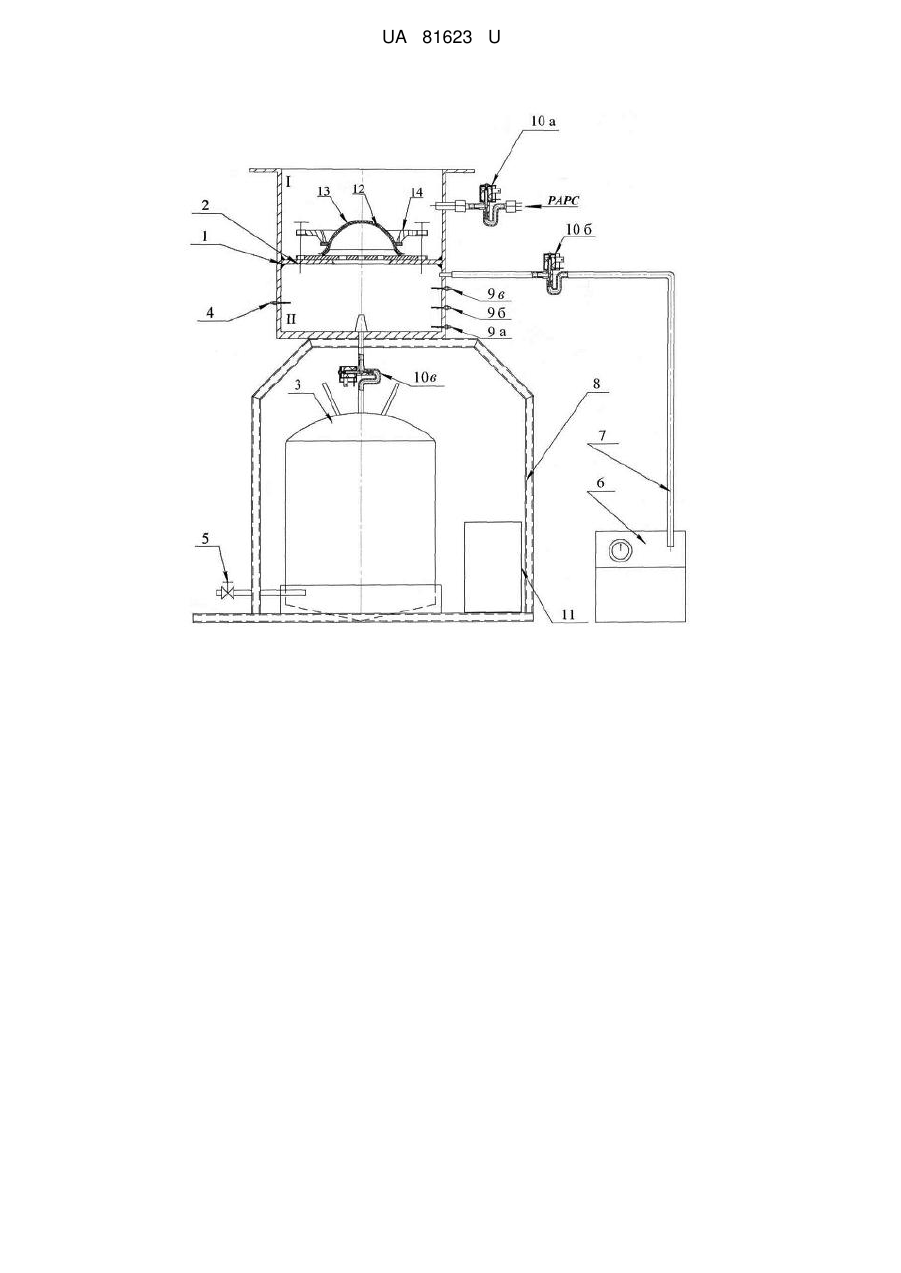

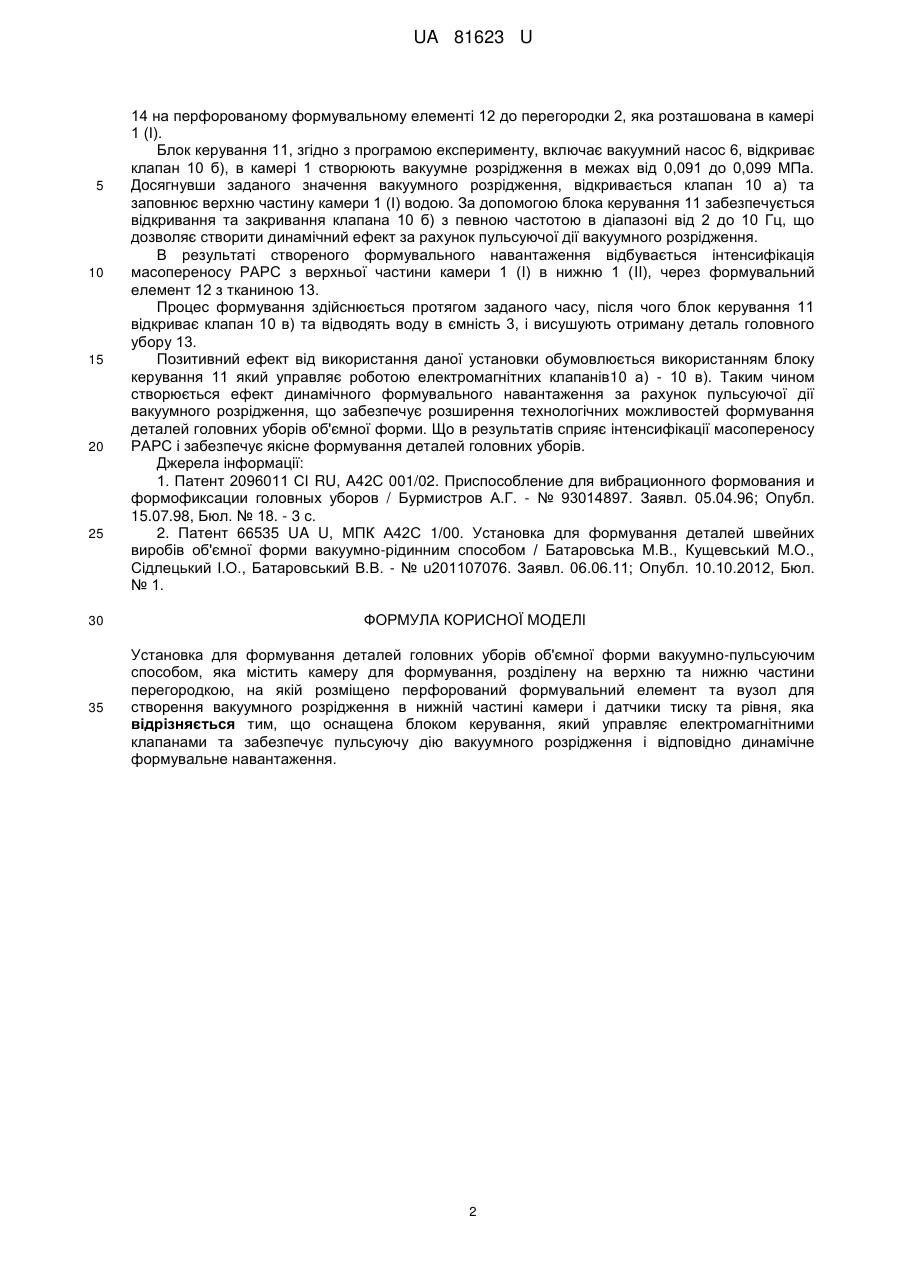

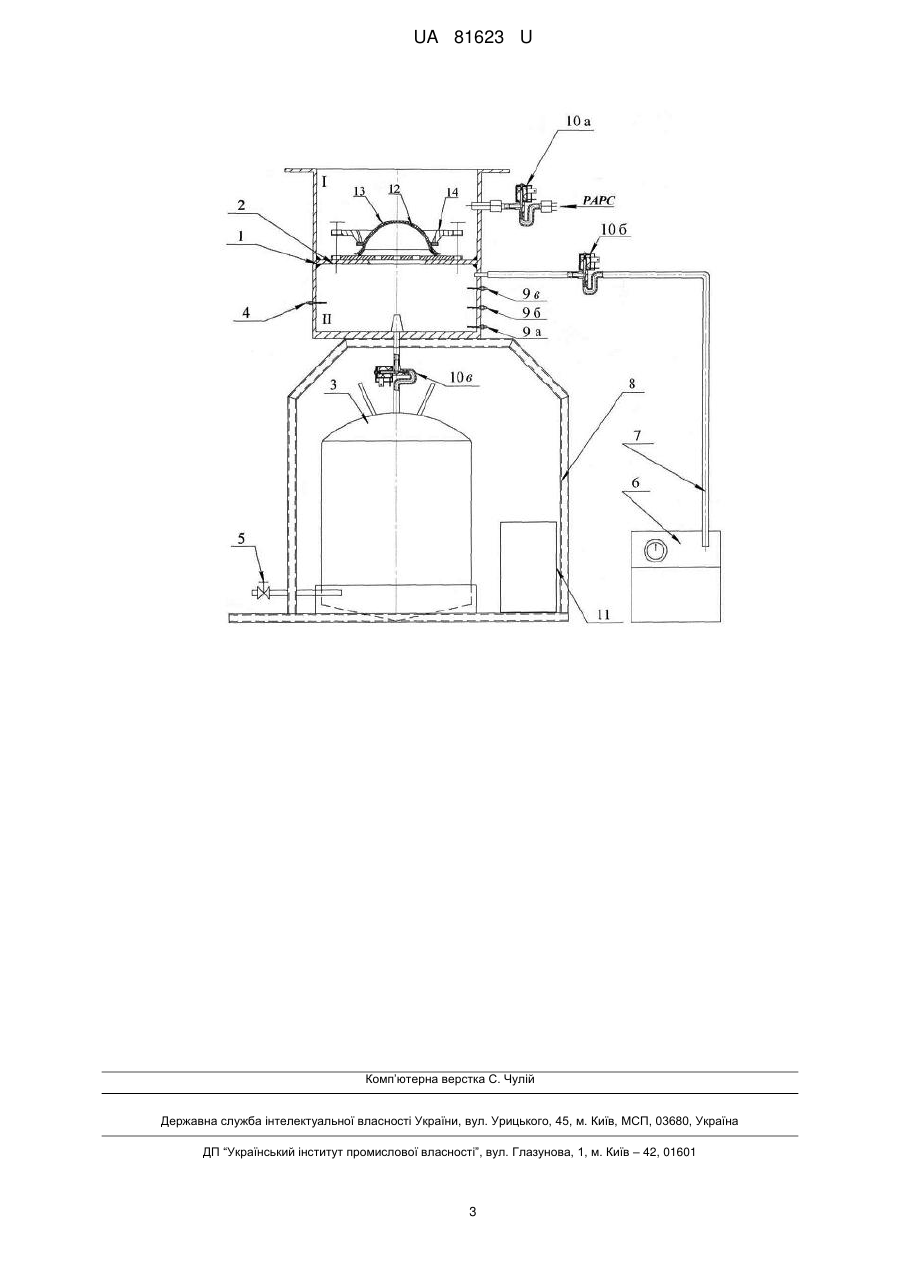

Реферат: Установка для формування деталей головних уборів об'ємної форми вакуумно-пульсуючим способом містить камеру для формування, розділену на верхню та нижню частини перегородкою, на якій розміщено перфорований формувальний елемент та вузол для створення вакуумного розрідження в нижній частині камери і датчики тиску та рівня, блок керування. який управляє електромагнітними клапанами та забезпечує пульсуючу дію вакуумного розрідження і відповідно динамічне формувальне навантаження. UA 81623 U (12) UA 81623 U UA 81623 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до швейної галузі легкої промисловості, а саме - до установок для формування деталей головних уборів об'ємної форми. Відомий пристрій для вібраційного формування та фіксації форми деталей швейних виробів, що містить перфоровану форму-колодку з опорою для її кріплення і фіксуюче кільце для закріплення краю головного убору. Пристрій укомплектований змінним шаблоном і відкидною дугою для кріплення деталі швейного виробу, шарнірно пов'язаною з опорою. При цьому форма-колодка є тонкостінною, складається із двох частин - нижньої стаціонарної та верхньої змінної і має ввігнуті ділянки, шаблон виготовлено відповідною ввігнутою частиною ділянки форми-колодки, а фіксуюче кільце встановлене усередині нижньої стаціонарної частини формиколодки [1]. Недоліком даного пристрою є використання двох частин форми-колодки, одна є нерухомою із закріпленим на ній фіксуючим кільцем, а інша - змінна, що обмежує рух матеріалу під час формування на формі-колодці. Найбільш близьким за технічною суттю та результатом, що досягається до способу, який заявляється, є установка, що містить камеру для формування, розділену на верхню та нижню частини перегородкою, на якій розміщено перфорований формувальний елемент та вузол для створення вакуумного розрідження в нижній частині камери [2]. Недоліком вказаної вище установки є відсутність забезпечення активної роботи "грубої" структури матеріалу, оскільки формувальне зусилля задається статичним навантаженням під час формування, що в результаті призводить до низької якості відформованих деталей головних уборів з тканин. Задачею корисної моделі є забезпечення належної якості формування деталей головних уборів об'ємної форми, за рахунок створення динамічного формувального зусилля. Поставлена задача вирішується тим, що установка для формування деталей головних уборів об'ємної форми вакуумно-пульсуючим способом в рідинно-активному робочому середовища (РАРС), як таке виступає чиста вода з системи, має камеру для формування, розділену на верхню та нижню частини перегородкою, на якій розміщено перфорований формувальний елемент та для створення в нижній частині камери сталого вакуумного розрідження розташовано вакуумний насос, та блок керування, який завдяки використанню електромагнітних клапанів створює пульсуюче розрідження, що і є джерелом динамічного навантаження. На кресленні зображено установку для формування деталей головних уборів об'ємної форми вакуумно-пульсуючим способом, на якому: 1. камера; 1 (І). - верхня частина камери; 1 (II). - нижня частина камери; 2. - перегородка; 3.- ємність для відведення рідинно-активного робочого середовища (РАРС); 4. - датчик тиску (вакуумного розрідження); 5. - вентиль для відведення води; 6. - вакуумний насос; 7. - трубопровід; 8. - рама установки; 9. - датчики рівня РАРС; 9 а). - датчик нижнього рівня РАРС; 9 б). - датчик верхнього рівня РАРС; 9 в). - датчик рівня РАРС аварійний; 10. - електромагнітні клапани; 10 а). - електромагнітний клапан для заповнення камери водою; 10 б). - вакуумний електромагнітний клапан; 10 в). - електромагнітний клапан для відведення води з камери; 11. - блок керування електромагнітними клапанами для заповнення та відведення води з камери, вакуумним клапаном, датчиком тиску (вакуумного розрідження), датчиками рівня РАРС та вакуумним насосом; 12. - перфорований формувальний елемент; 13. - тканина; 14. - притискне кільце. Установка для формування деталей головних уборів об'ємної форми вакуумно-пульсуючим способом формування працює наступним чином. Тканину 13 закріплюють притискним кільцем 1 UA 81623 U 5 10 15 20 25 14 на перфорованому формувальному елементі 12 до перегородки 2, яка розташована в камері 1 (І). Блок керування 11, згідно з програмою експерименту, включає вакуумний насос 6, відкриває клапан 10 б), в камері 1 створюють вакуумне розрідження в межах від 0,091 до 0,099 МПа. Досягнувши заданого значення вакуумного розрідження, відкривається клапан 10 а) та заповнює верхню частину камери 1 (І) водою. За допомогою блока керування 11 забезпечується відкривання та закривання клапана 10 б) з певною частотою в діапазоні від 2 до 10 Гц, що дозволяє створити динамічний ефект за рахунок пульсуючої дії вакуумного розрідження. В результаті створеного формувального навантаження відбувається інтенсифікація масопереносу РАРС з верхньої частини камери 1 (І) в нижню 1 (II), через формувальний елемент 12 з тканиною 13. Процес формування здійснюється протягом заданого часу, після чого блок керування 11 відкриває клапан 10 в) та відводять воду в ємність 3, і висушують отриману деталь головного убору 13. Позитивний ефект від використання даної установки обумовлюється використанням блоку керування 11 який управляє роботою електромагнітних клапанів10 а) - 10 в). Таким чином створюється ефект динамічного формувального навантаження за рахунок пульсуючої дії вакуумного розрідження, що забезпечує розширення технологічних можливостей формування деталей головних уборів об'ємної форми. Що в результатів сприяє інтенсифікації масопереносу РАРС і забезпечує якісне формування деталей головних уборів. Джерела інформації: 1. Патент 2096011 СІ RU, A42С 001/02. Приспособление для вибрационного формования и формофиксации головных уборов / Бурмистров А.Г. - № 93014897. Заявл. 05.04.96; Опубл. 15.07.98, Бюл. № 18. - 3 с. 2. Патент 66535 UA U, МПК А42С 1/00. Установка для формування деталей швейних виробів об'ємної форми вакуумно-рідинним способом / Батаровська М.В., Кущевський М.О., Сідлецький І.О., Батаровський В.В. - № u201107076. Заявл. 06.06.11; Опубл. 10.10.2012, Бюл. № 1. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Установка для формування деталей головних уборів об'ємної форми вакуумно-пульсуючим способом, яка містить камеру для формування, розділену на верхню та нижню частини перегородкою, на якій розміщено перфорований формувальний елемент та вузол для створення вакуумного розрідження в нижній частині камери і датчики тиску та рівня, яка відрізняється тим, що оснащена блоком керування, який управляє електромагнітними клапанами та забезпечує пульсуючу дію вакуумного розрідження і відповідно динамічне формувальне навантаження. 2 UA 81623 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
