Рекупераційний вузол групового водопроводу

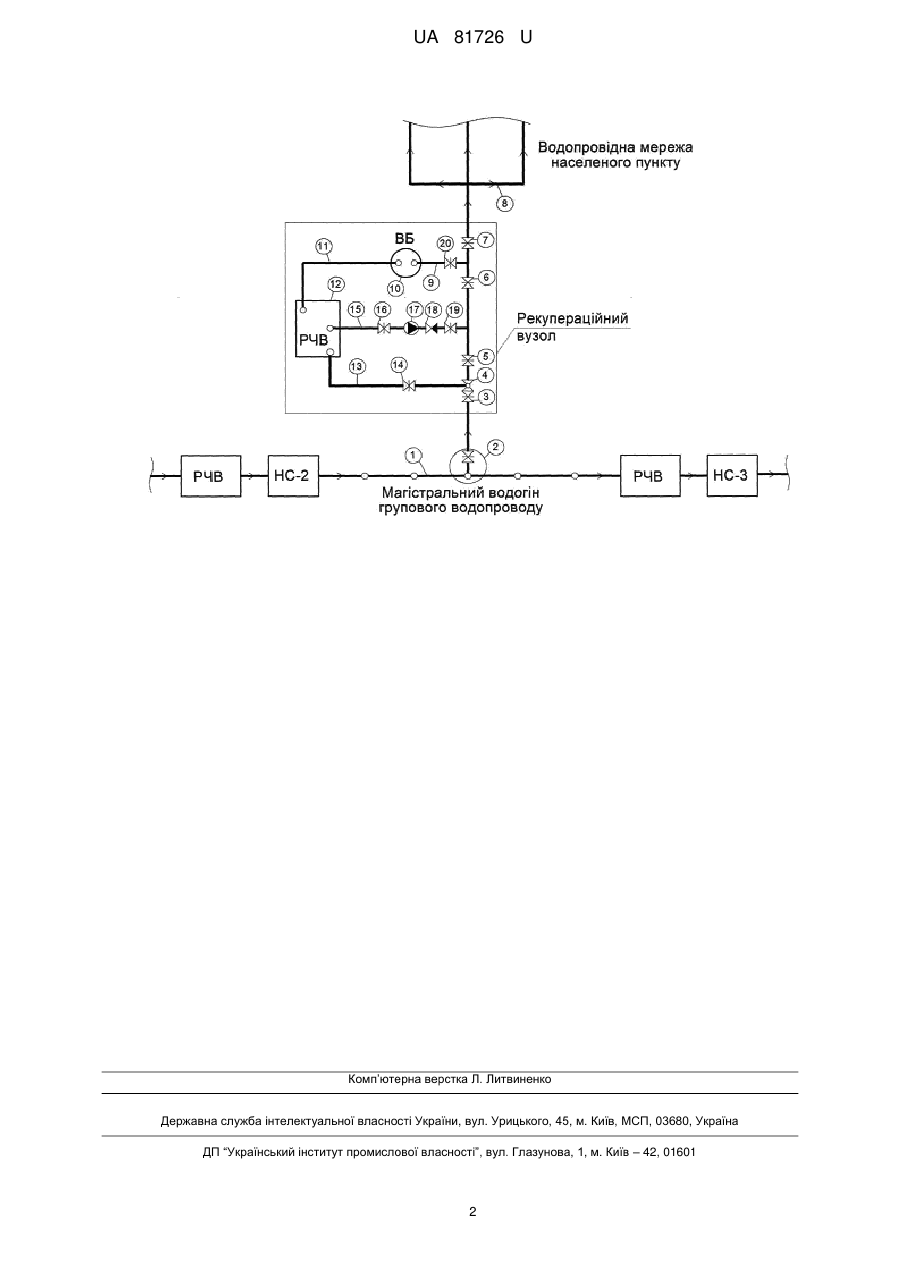

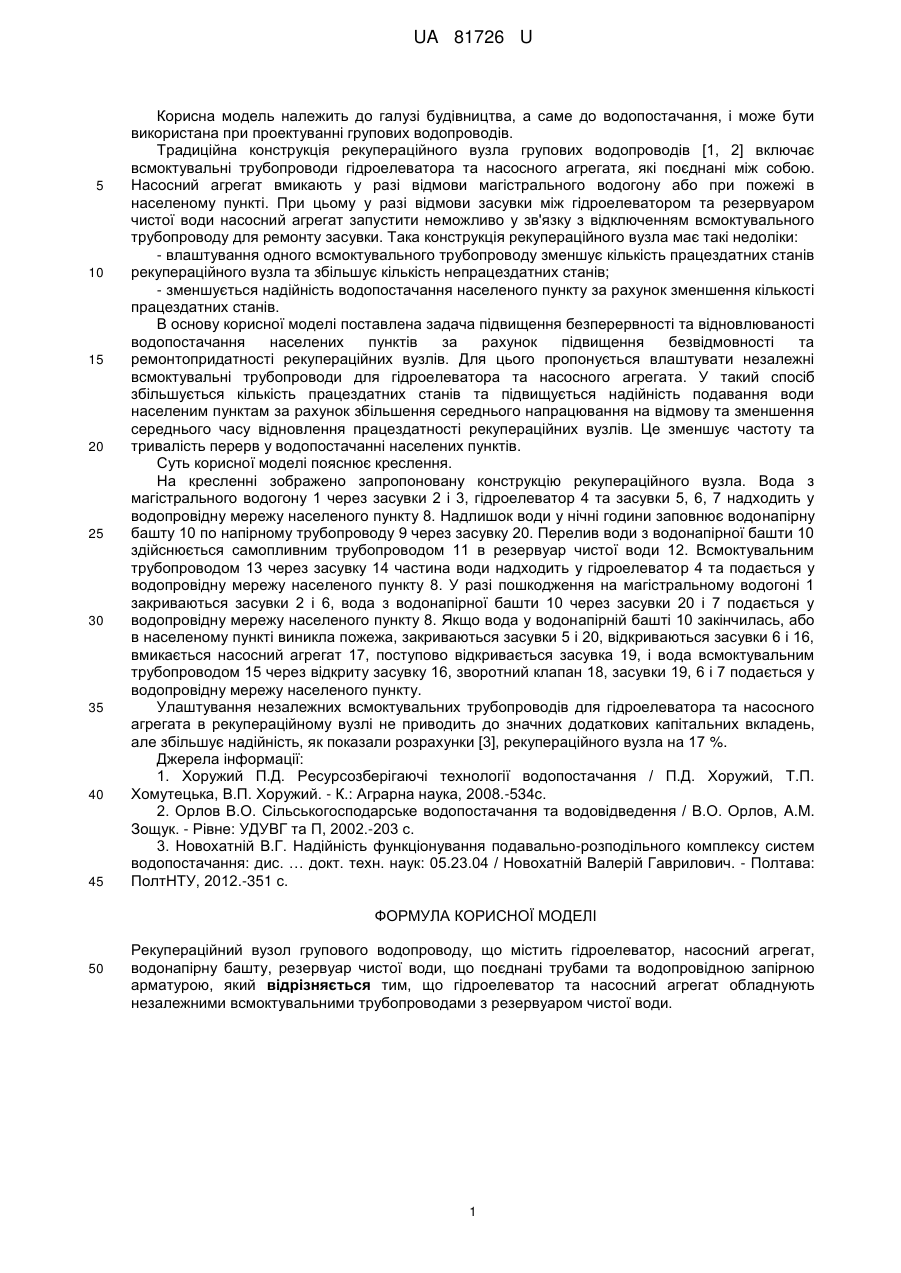

Реферат: UA 81726 U UA 81726 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, а саме до водопостачання, і може бути використана при проектуванні групових водопроводів. Традиційна конструкція рекупераційного вузла групових водопроводів [1, 2] включає всмоктувальні трубопроводи гідроелеватора та насосного агрегата, які поєднані між собою. Насосний агрегат вмикають у разі відмови магістрального водогону або при пожежі в населеному пункті. При цьому у разі відмови засувки між гідроелеватором та резервуаром чистої води насосний агрегат запустити неможливо у зв'язку з відключенням всмоктувального трубопроводу для ремонту засувки. Така конструкція рекупераційного вузла має такі недоліки: - влаштування одного всмоктувального трубопроводу зменшує кількість працездатних станів рекупераційного вузла та збільшує кількість непрацездатних станів; - зменшується надійність водопостачання населеного пункту за рахунок зменшення кількості працездатних станів. В основу корисної моделі поставлена задача підвищення безперервності та відновлюваності водопостачання населених пунктів за рахунок підвищення безвідмовності та ремонтопридатності рекупераційних вузлів. Для цього пропонується влаштувати незалежні всмоктувальні трубопроводи для гідроелеватора та насосного агрегата. У такий спосіб збільшується кількість працездатних станів та підвищується надійність подавання води населеним пунктам за рахунок збільшення середнього напрацювання на відмову та зменшення середнього часу відновлення працездатності рекупераційних вузлів. Це зменшує частоту та тривалість перерв у водопостачанні населених пунктів. Суть корисної моделі пояснює креслення. На кресленні зображено запропоновану конструкцію рекупераційного вузла. Вода з магістрального водогону 1 через засувки 2 і 3, гідроелеватор 4 та засувки 5, 6, 7 надходить у водопровідну мережу населеного пункту 8. Надлишок води у нічні години заповнює водонапірну башту 10 по напірному трубопроводу 9 через засувку 20. Перелив води з водонапірної башти 10 здійснюється самопливним трубопроводом 11 в резервуар чистої води 12. Всмоктувальним трубопроводом 13 через засувку 14 частина води надходить у гідроелеватор 4 та подається у водопровідну мережу населеного пункту 8. У разі пошкодження на магістральному водогоні 1 закриваються засувки 2 і 6, вода з водонапірної башти 10 через засувки 20 і 7 подається у водопровідну мережу населеного пункту 8. Якщо вода у водонапірній башті 10 закінчилась, або в населеному пункті виникла пожежа, закриваються засувки 5 і 20, відкриваються засувки 6 і 16, вмикається насосний агрегат 17, поступово відкривається засувка 19, і вода всмоктувальним трубопроводом 15 через відкриту засувку 16, зворотний клапан 18, засувки 19, 6 і 7 подається у водопровідну мережу населеного пункту. Улаштування незалежних всмоктувальних трубопроводів для гідроелеватора та насосного агрегата в рекупераційному вузлі не приводить до значних додаткових капітальних вкладень, але збільшує надійність, як показали розрахунки [3], рекупераційного вузла на 17 %. Джерела інформації: 1. Хоружий П.Д. Ресурсозберігаючі технології водопостачання / П.Д. Хоружий, Т.П. Хомутецька, В.П. Хоружий. - К.: Аграрна наука, 2008.-534с. 2. Орлов В.О. Сільськогосподарське водопостачання та водовідведення / В.О. Орлов, A.M. Зощук. - Рівне: УДУВГ та П, 2002.-203 с. 3. Новохатній В.Г. Надійність функціонування подавально-розподільного комплексу систем водопостачання: дис. … докт. техн. наук: 05.23.04 / Новохатній Валерій Гаврилович. - Полтава: ПолтНТУ, 2012.-351 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Рекупераційний вузол групового водопроводу, що містить гідроелеватор, насосний агрегат, водонапірну башту, резервуар чистої води, що поєднані трубами та водопровідною запірною арматурою, який відрізняється тим, що гідроелеватор та насосний агрегат обладнують незалежними всмоктувальними трубопроводами з резервуаром чистої води. 1 UA 81726 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
