Механізм кріплення магазину

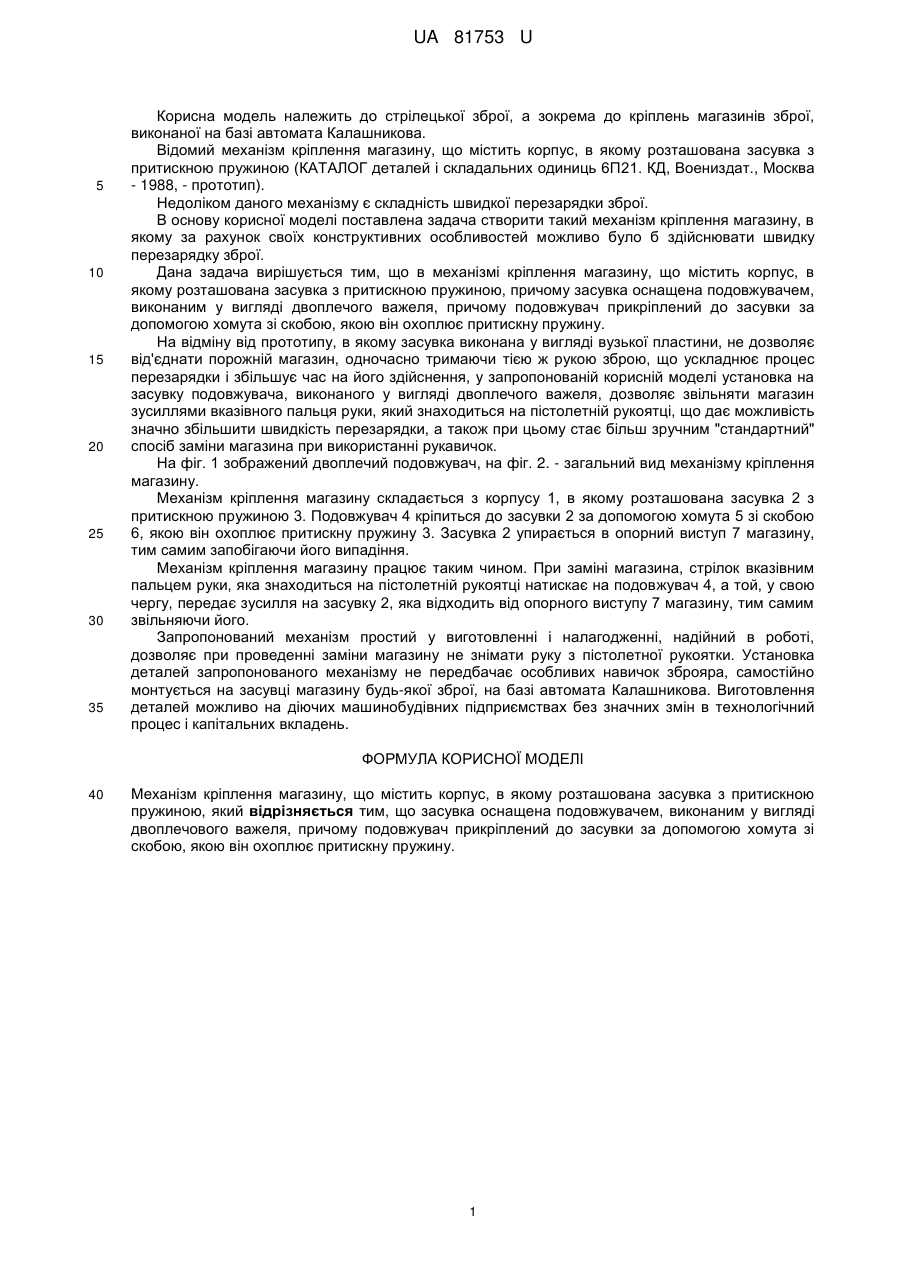

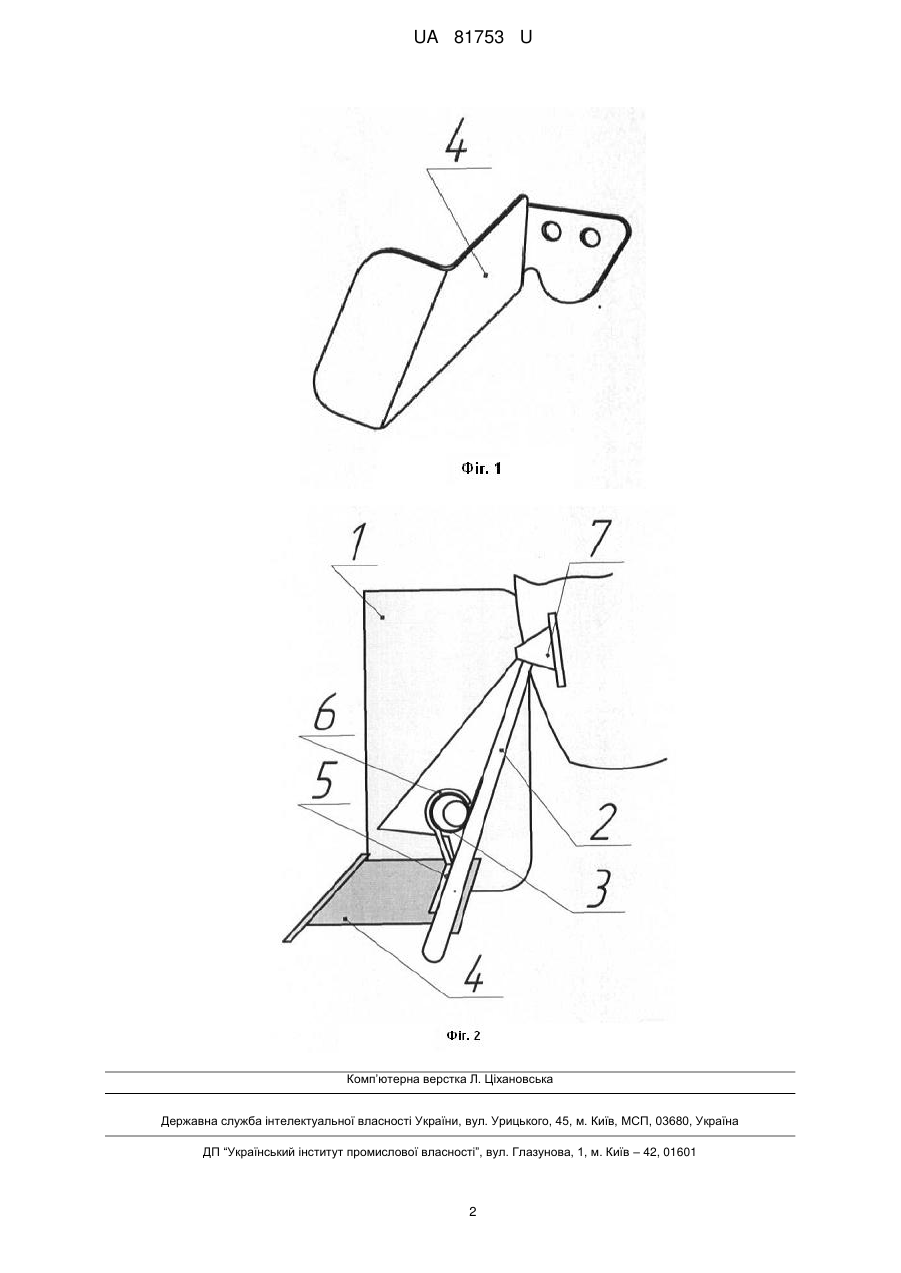

Реферат: UA 81753 U UA 81753 U 5 10 15 20 25 30 35 Корисна модель належить до стрілецької зброї, а зокрема до кріплень магазинів зброї, виконаної на базі автомата Калашникова. Відомий механізм кріплення магазину, що містить корпус, в якому розташована засувка з притискною пружиною (КАТАЛОГ деталей і складальних одиниць 6П21. КД, Воениздат., Москва - 1988, - прототип). Недоліком даного механізму є складність швидкої перезарядки зброї. В основу корисної моделі поставлена задача створити такий механізм кріплення магазину, в якому за рахунок своїх конструктивних особливостей можливо було б здійснювати швидку перезарядку зброї. Дана задача вирішується тим, що в механізмі кріплення магазину, що містить корпус, в якому розташована засувка з притискною пружиною, причому засувка оснащена подовжувачем, виконаним у вигляді двоплечого важеля, причому подовжувач прикріплений до засувки за допомогою хомута зі скобою, якою він охоплює притискну пружину. На відміну від прототипу, в якому засувка виконана у вигляді вузької пластини, не дозволяє від'єднати порожній магазин, одночасно тримаючи тією ж рукою зброю, що ускладнює процес перезарядки і збільшує час на його здійснення, у запропонованій корисній моделі установка на засувку подовжувача, виконаного у вигляді двоплечого важеля, дозволяє звільняти магазин зусиллями вказівного пальця руки, який знаходиться на пістолетній рукоятці, що дає можливість значно збільшити швидкість перезарядки, а також при цьому стає більш зручним "стандартний" спосіб заміни магазина при використанні рукавичок. На фіг. 1 зображений двоплечий подовжувач, на фіг. 2. - загальний вид механізму кріплення магазину. Механізм кріплення магазину складається з корпусу 1, в якому розташована засувка 2 з притискною пружиною 3. Подовжувач 4 кріпиться до засувки 2 за допомогою хомута 5 зі скобою 6, якою він охоплює притискну пружину 3. Засувка 2 упирається в опорний виступ 7 магазину, тим самим запобігаючи його випадіння. Механізм кріплення магазину працює таким чином. При заміні магазина, стрілок вказівним пальцем руки, яка знаходиться на пістолетній рукоятці натискає на подовжувач 4, а той, у свою чергу, передає зусилля на засувку 2, яка відходить від опорного виступу 7 магазину, тим самим звільняючи його. Запропонований механізм простий у виготовленні і налагодженні, надійний в роботі, дозволяє при проведенні заміни магазину не знімати руку з пістолетної рукоятки. Установка деталей запропонованого механізму не передбачає особливих навичок зброяра, самостійно монтується на засувці магазину будь-якої зброї, на базі автомата Калашникова. Виготовлення деталей можливо на діючих машинобудівних підприємствах без значних змін в технологічний процес і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Механізм кріплення магазину, що містить корпус, в якому розташована засувка з притискною пружиною, який відрізняється тим, що засувка оснащена подовжувачем, виконаним у вигляді двоплечового важеля, причому подовжувач прикріплений до засувки за допомогою хомута зі скобою, якою він охоплює притискну пружину. 1 UA 81753 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
