Шестерінна гідромашина

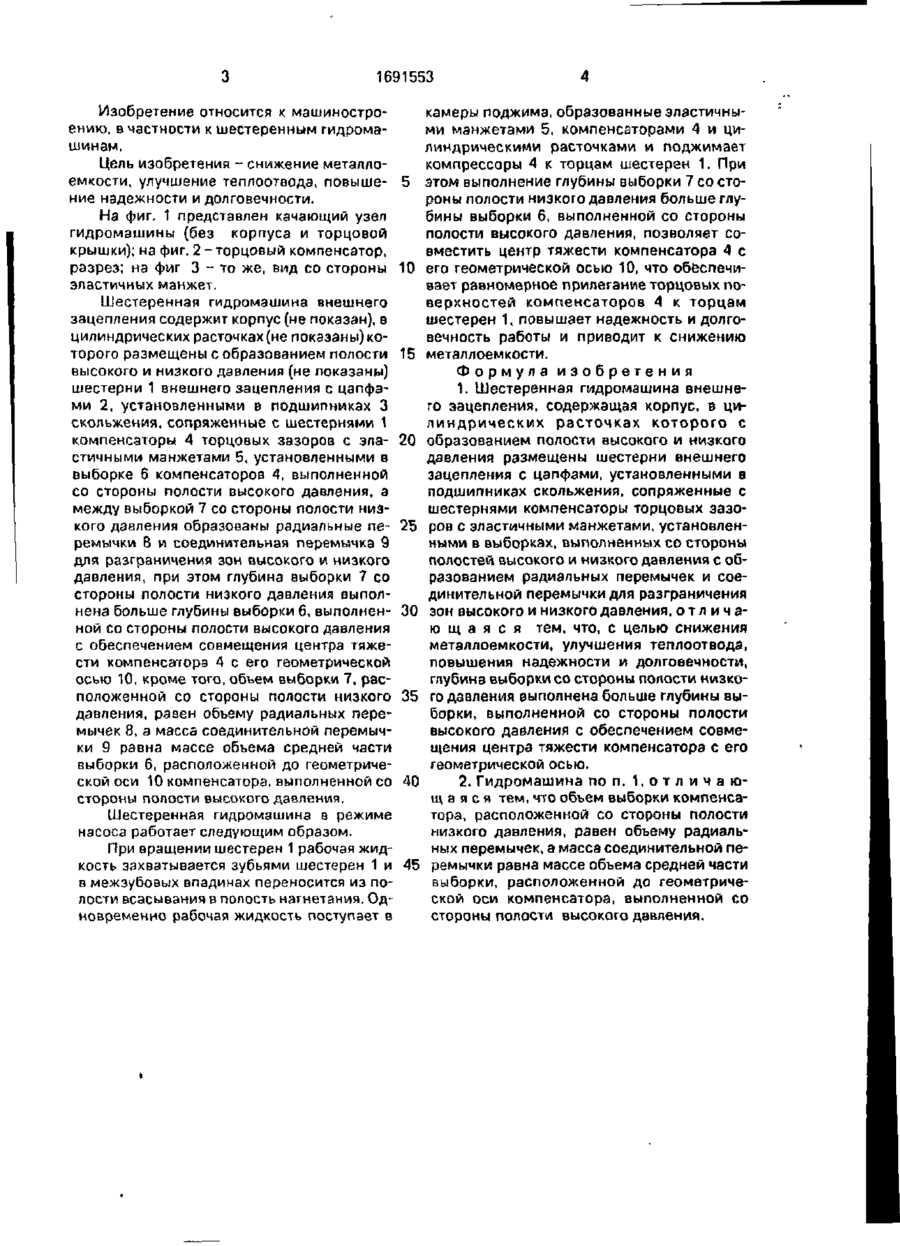

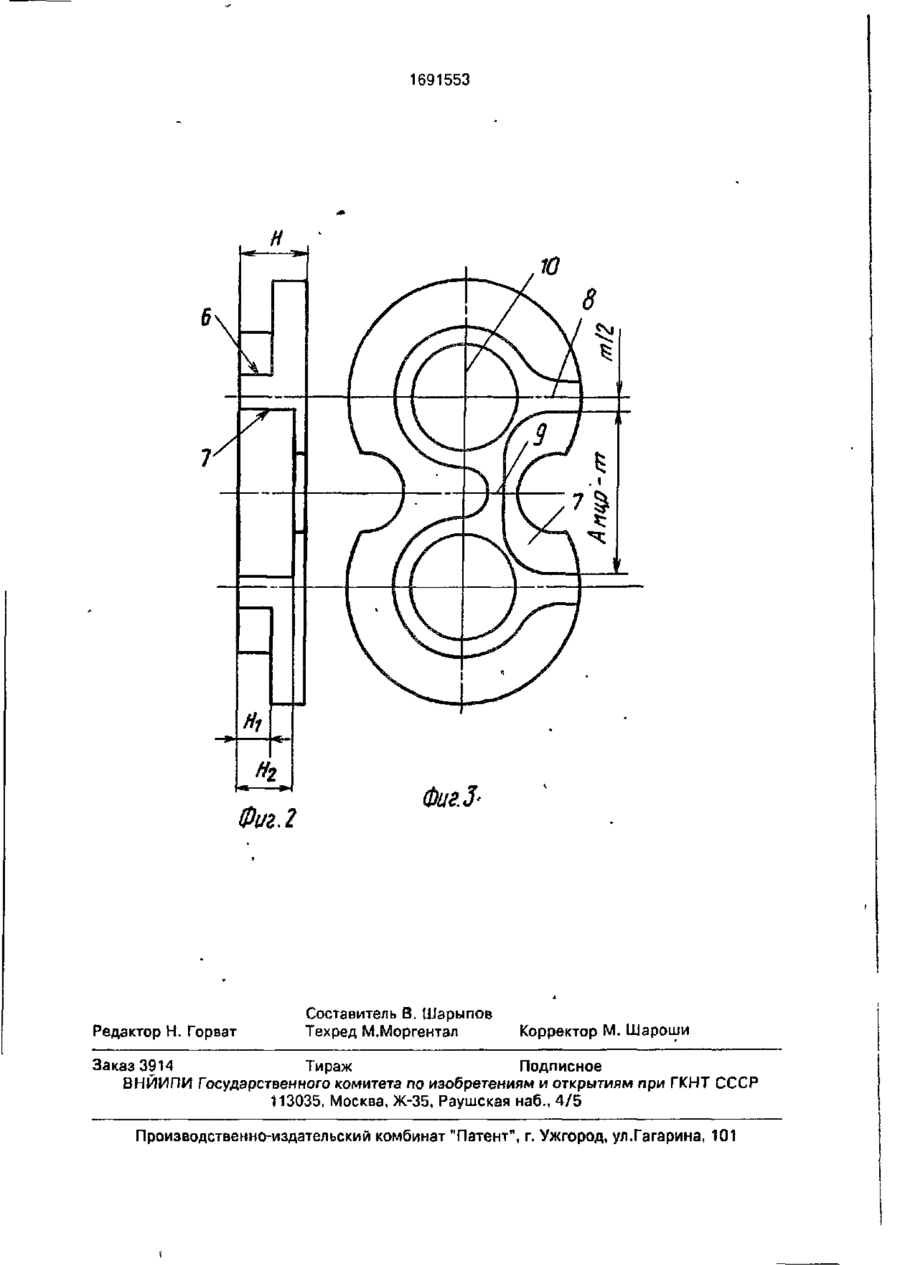

Изобретение относится к машиностроению, в частности к шестеренным гидромашинам,, и может быть использовано в гидросистемах машин различного назначения, в том числе автомобилях, тракторах, комбайнах, в сельскохозяйственных и дорожно-строительных машинах и т.д. Цель изобретения - снижение металлоемкости, улучшение теплоотвода, повышение надежности и долговечности. Шестеренная гидромашина внешнего зацепления содержит корпус, в цилиндрических расточках которого размещены с образованием полости высокого (ПВ) и полости низкого (ПН) давления шестерни (Ш) 1 внешнего зацепления с цапфами 2, установленными е подшипниках 3 скольжения, сопряженные с Ш 1 компенсаторы (К) 4 торцовых зазоров с эластичными манжетами 5, установленными в выборках (В), выполненных со стороны ПВ и ПН давления с образованием радиальных перемычек (РП) и соединительной перемычки (СП) для разграничения зон высокого и низкого давления. При этом глубина В со стороны ПН давления выполнена больше глубины В, выполненной со стороны ПВ давления с обеспечением совмещения центра тяжести К 4 с его геометрической осью (ГО), кроме того, объем В, расположенной со стороны ПН, равен объему РП, а масса СП равна массе объема, расположенной до Г 0 К 4 средней части В, выполненной со стороны ПВ давления. 1 з.п.ф-лы, 3 ил. 1691553 камеры поджима, образованные эластичными манжетами 5, компенсаторами 4 и цилиндрическими расточками и поджимает компрессоры 4 к торцам шестерен 1. При 5 этом выполнение глубины выборки 7 со стороны полости низкого давления больше глубины выборки б, выполненной со стороны полости высокого давления, позволяет совместить центр тяжести компенсатора 4 с 10 его геометрической осью 10, что обеспечивает равномерное прилегание торцовых поверхностей компенсаторов 4 к торцам шестерен 1, повышает надежность и долговечность работы и приводит к снижению 15 металлоемкости. Формула изобретения 1. Шестеренная гидромашина внешнего зацепления, содержащая корпус, в цилиндрических расточках которого с 20 образованием полости высокого и низкого давления размещены шестерни внешнего зацепления с цапфами, установленными в подшипниках скольжения, сопряженные с шестернями компенсаторы торцовых зазо25 ров с эластичными манжетами, установленными в выборках, выполненных со стороны полостей высокого и низкого давления с образованием радиальных перемычек и соединительной перемычки для разграничения 30 зон высокого и низкого давления, о т л и ч а ю щ а я с я тем, что, с целью снижения металлоемкости, улучшения теплоотвода, повышения надежности и долговечности, глубина выборки со стороны полости низко35 го давления выполнена больше глубины выборки, выполненной со стороны полости высокого давления с обеспечением совмещения центра тяжести компенсатора с его геометрической осью. 40 2. Гидромашина п о п , 1, о т л и ч а ющ з я с я тем, что объем выборки компенсатора, расположенной со стороны полости Шестеренная гидромашина в режиме низкого давления, равен объему радиальнасоса работает следующим образом. ных перемычек, а масса соединительной пеПри вращении шестерен 1 рабочая жидкость захватывается зубьями шестерен 1 и 45 ремычки равна массе объема средней части выборки, расположенной до геометричев межзубовых впадинах переносится из поской оси компенсатора, выполненной со лости всасывания в полость нагнетания. Одстороны полости высокого давления. новременно рабочая жидкость поступает в Изобретение относится к машиностроению, в частности к шестеренным гидромашинам. Цель изобретения - снижение металлоемкости, улучшение теплоотводэ, повышение надежности и долговечности. На фиг. 1 представлен качающий узел гидромэшины (без корпуса и торцовой крышки); на фиг. 2-торцовый компенсатор, разрез; на фиг 3 - то же, вид со стороны эластичных манжет. Шестеренная гидромашина внешнего зацепления содержит корпус (не показан), в цилиндрических расточках (не показаны) которого размещены с образованием полости высокого и низкого давления (не показаны) шестерни 1 внешнего зацепления с цапфами 2, установленными в подшипниках 3 скольжения, сопряженные с шестернями 1 компенсаторы 4 торцовых зазоров с эластичными манжетами 5, установленными в выборке б компенсаторов 4, выполненной со стороны полости высокого давления, а между выборкой 7 со стороны полости низкого давления образованы радиальные перемычки 8 и соединительная перемычка 9 для разграничения зон высокого и низкого давления, при этом глубина выборки 7 со стороны полости низкого давления выполнена больше глубины выборки б, выполненной со стороны полости высокого давления с обеспечением совмещения центра тяжести компенсатора 4 с его геометрической осью 10, кроме того, объем выборки 7, расположенной со стороны полости низкого давления, равен обьему радиальных перемычек 8, а масса соединительной перемычки 9 равна массе объема средней части выборки б, расположенной до геометрической оси 10 компенсатора, выполненной со стороны полости высокого давления. 1691553 ю Редактор Н. Горват Составитель В. Шарыпов Техред М.Моргентал Корректор М. Шароши Заказ 3914 Тираж Подписное ВНЙИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
