Лобовий фрикційний варіатор

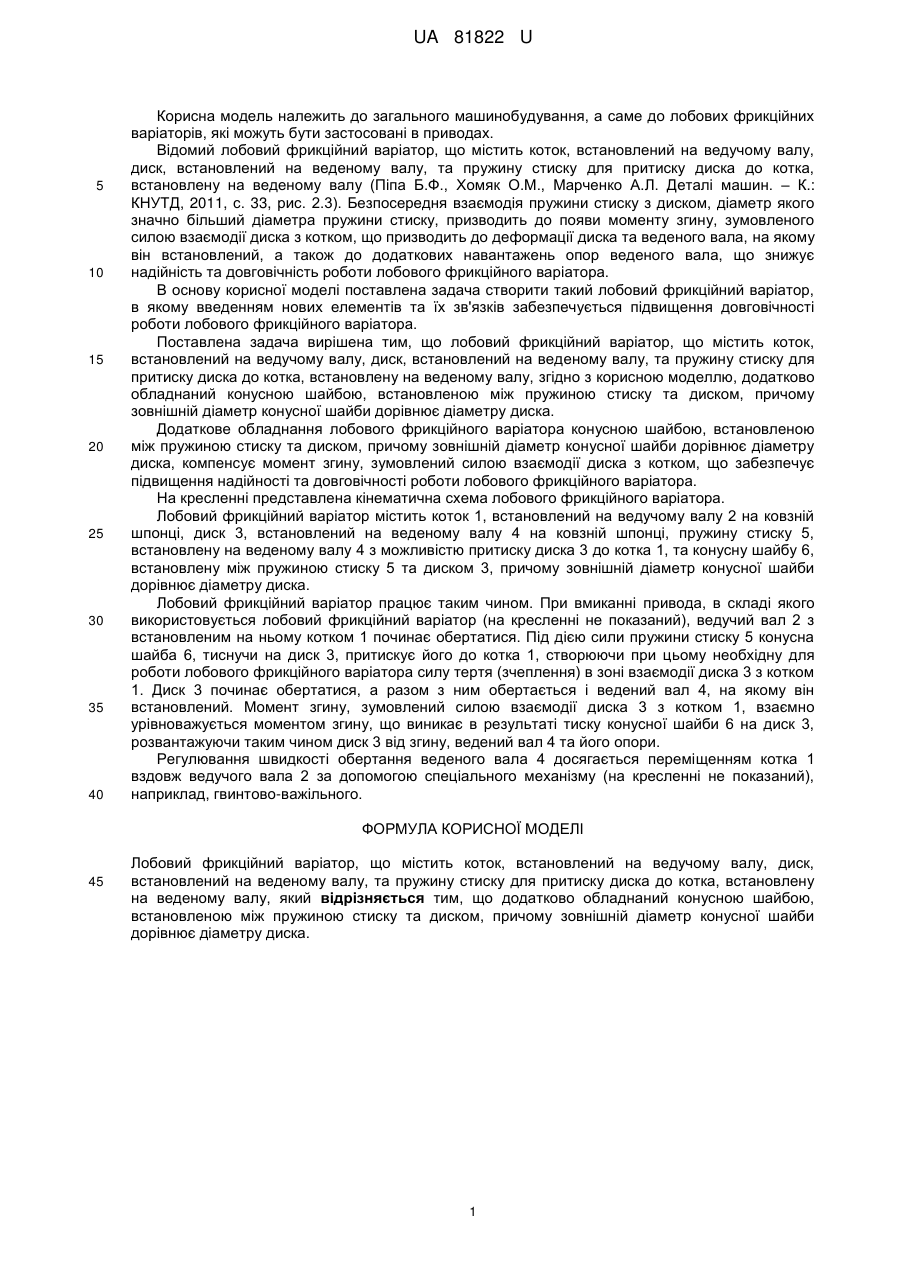

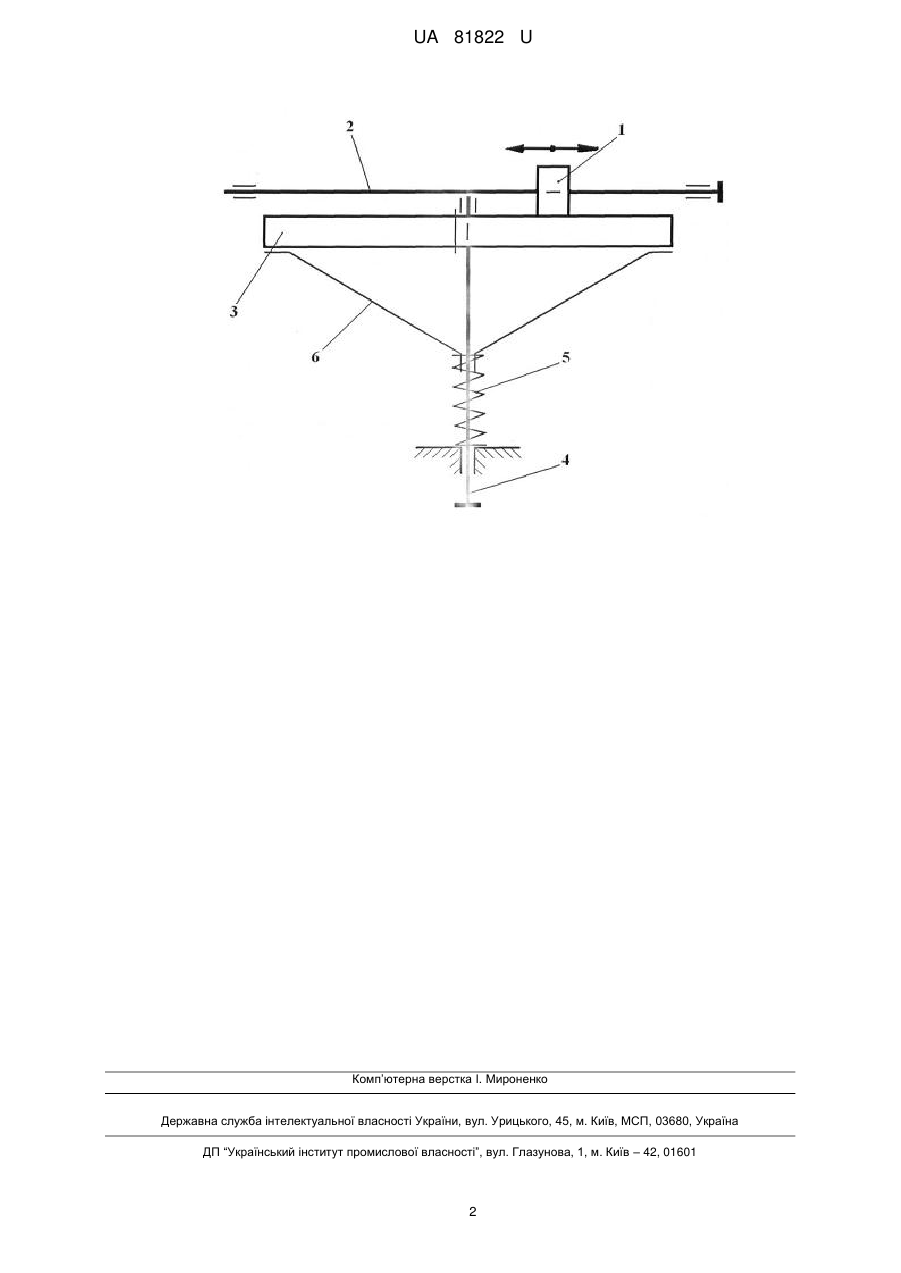

Реферат: UA 81822 U UA 81822 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до лобових фрикційних варіаторів, які можуть бути застосовані в приводах. Відомий лобовий фрикційний варіатор, що містить коток, встановлений на ведучому валу, диск, встановлений на веденому валу, та пружину стиску для притиску диска до котка, встановлену на веденому валу (Піпа Б.Ф., Хомяк О.М., Марченко А.Л. Деталі машин. – К.: КНУТД, 2011, с. 33, рис. 2.3). Безпосередня взаємодія пружини стиску з диском, діаметр якого значно більший діаметра пружини стиску, призводить до появи моменту згину, зумовленого силою взаємодії диска з котком, що призводить до деформації диска та веденого вала, на якому він встановлений, а також до додаткових навантажень опор веденого вала, що знижує надійність та довговічність роботи лобового фрикційного варіатора. В основу корисної моделі поставлена задача створити такий лобовий фрикційний варіатор, в якому введенням нових елементів та їх зв'язків забезпечується підвищення довговічності роботи лобового фрикційного варіатора. Поставлена задача вирішена тим, що лобовий фрикційний варіатор, що містить коток, встановлений на ведучому валу, диск, встановлений на веденому валу, та пружину стиску для притиску диска до котка, встановлену на веденому валу, згідно з корисною моделлю, додатково обладнаний конусною шайбою, встановленою між пружиною стиску та диском, причому зовнішній діаметр конусної шайби дорівнює діаметру диска. Додаткове обладнання лобового фрикційного варіатора конусною шайбою, встановленою між пружиною стиску та диском, причому зовнішній діаметр конусної шайби дорівнює діаметру диска, компенсує момент згину, зумовлений силою взаємодії диска з котком, що забезпечує підвищення надійності та довговічності роботи лобового фрикційного варіатора. На кресленні представлена кінематична схема лобового фрикційного варіатора. Лобовий фрикційний варіатор містить коток 1, встановлений на ведучому валу 2 на ковзній шпонці, диск 3, встановлений на веденому валу 4 на ковзній шпонці, пружину стиску 5, встановлену на веденому валу 4 з можливістю притиску диска 3 до котка 1, та конусну шайбу 6, встановлену між пружиною стиску 5 та диском 3, причому зовнішній діаметр конусної шайби дорівнює діаметру диска. Лобовий фрикційний варіатор працює таким чином. При вмиканні привода, в складі якого використовується лобовий фрикційний варіатор (на кресленні не показаний), ведучий вал 2 з встановленим на ньому котком 1 починає обертатися. Під дією сили пружини стиску 5 конусна шайба 6, тиснучи на диск 3, притискує його до котка 1, створюючи при цьому необхідну для роботи лобового фрикційного варіатора силу тертя (зчеплення) в зоні взаємодії диска 3 з котком 1. Диск 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому він встановлений. Момент згину, зумовлений силою взаємодії диска 3 з котком 1, взаємно урівноважується моментом згину, що виникає в результаті тиску конусної шайби 6 на диск 3, розвантажуючи таким чином диск 3 від згину, ведений вал 4 та його опори. Регулювання швидкості обертання веденого вала 4 досягається переміщенням котка 1 вздовж ведучого вала 2 за допомогою спеціального механізму (на кресленні не показаний), наприклад, гвинтово-важільного. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Лобовий фрикційний варіатор, що містить коток, встановлений на ведучому валу, диск, встановлений на веденому валу, та пружину стиску для притиску диска до котка, встановлену на веденому валу, який відрізняється тим, що додатково обладнаний конусною шайбою, встановленою між пружиною стиску та диском, причому зовнішній діаметр конусної шайби дорівнює діаметру диска. 1 UA 81822 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
