Лобовий фрикційний варіатор

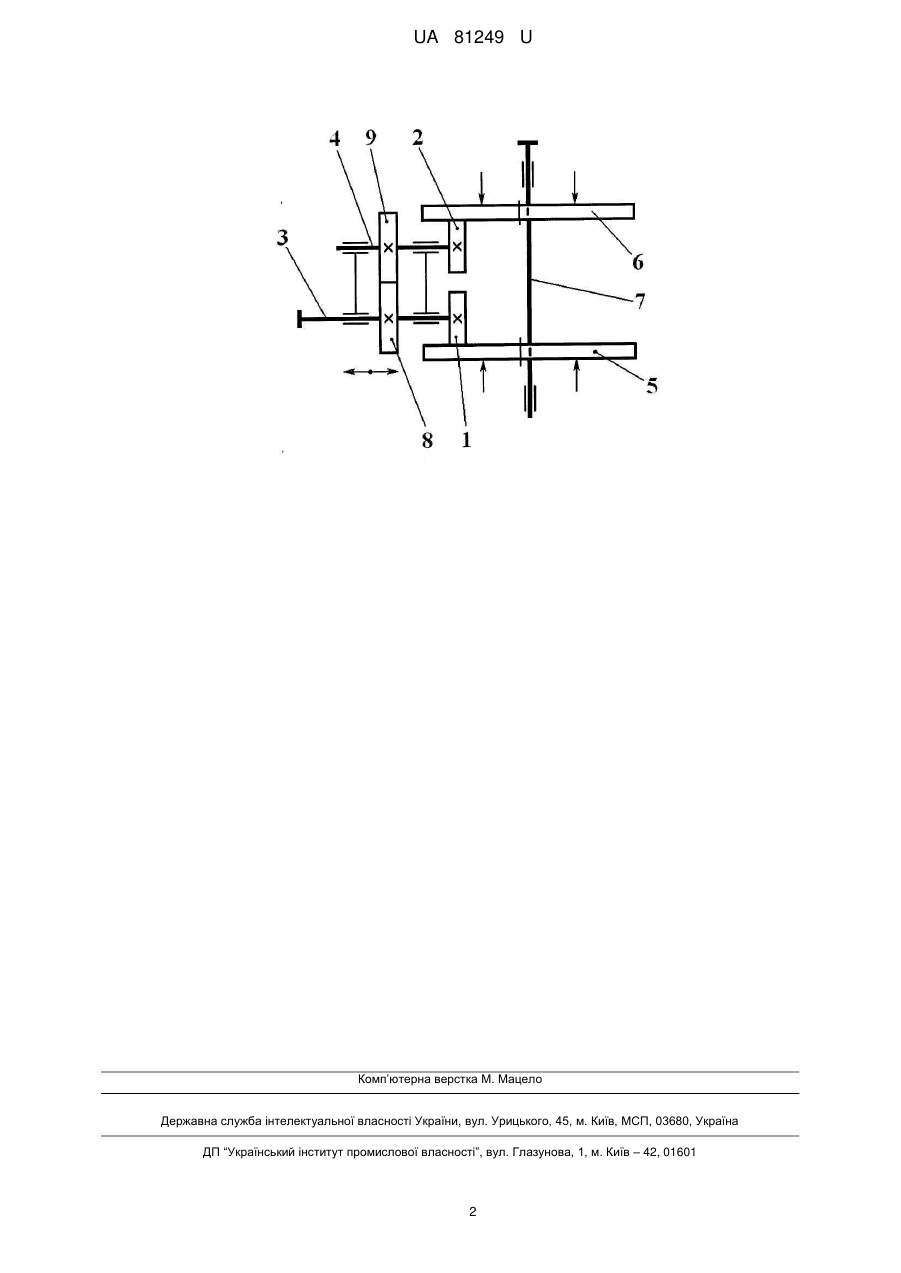

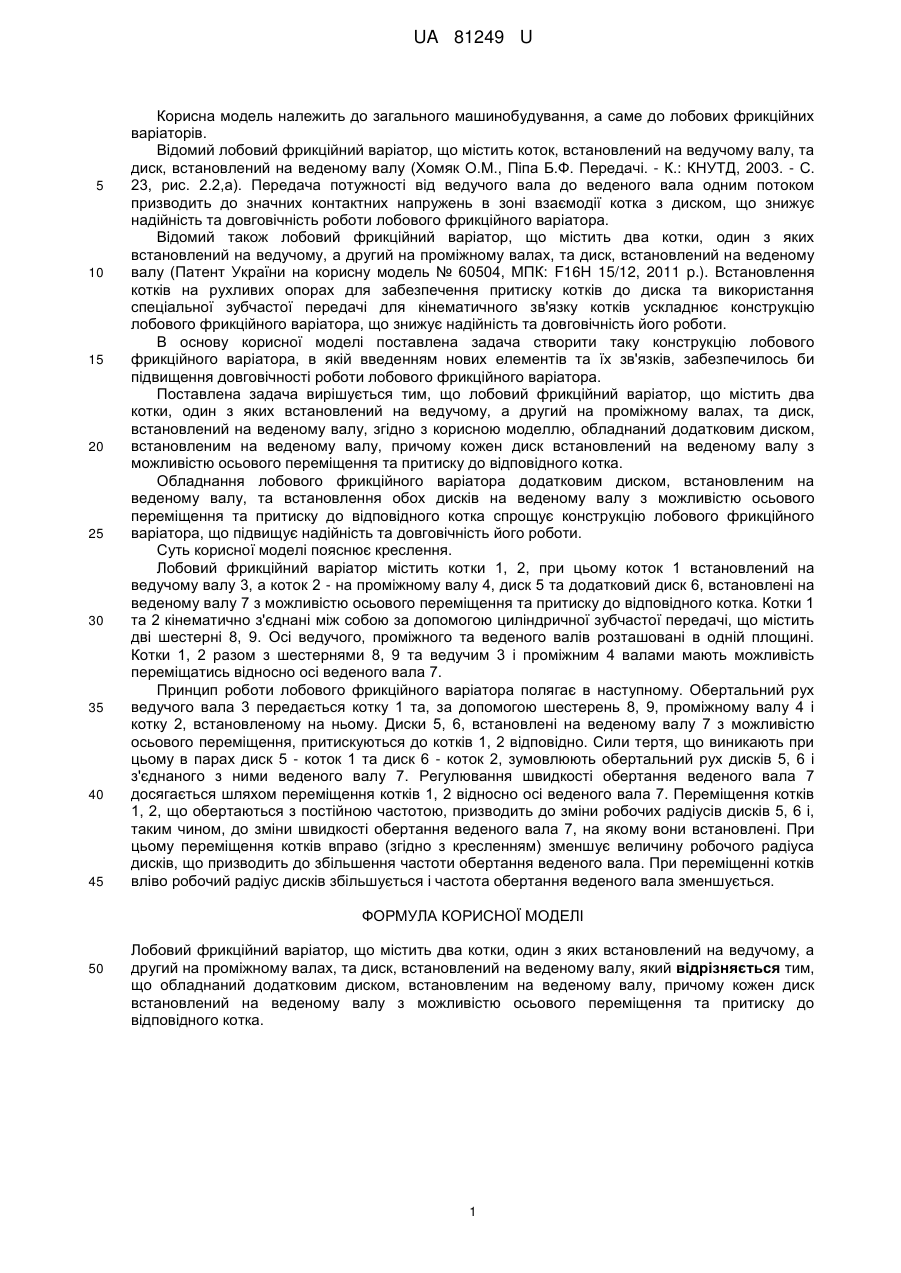

Реферат: Лобовий фрикційний варіатор містить два котки, один з яких встановлений на ведучому, а другий на проміжному валах, та диск, встановлений на веденому валу. Обладнаний додатковим диском, встановленим на веденому валу, причому кожен диск встановлений на веденому валу з можливістю осьового переміщення та притиску до відповідного котка. UA 81249 U (54) ЛОБОВИЙ ФРИКЦІЙНИЙ ВАРІАТОР UA 81249 U UA 81249 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до лобових фрикційних варіаторів. Відомий лобовий фрикційний варіатор, що містить коток, встановлений на ведучому валу, та диск, встановлений на веденому валу (Хомяк О.М., Піпа Б.Ф. Передачі. - К.: КНУТД, 2003. - С. 23, рис. 2.2,а). Передача потужності від ведучого вала до веденого вала одним потоком призводить до значних контактних напружень в зоні взаємодії котка з диском, що знижує надійність та довговічність роботи лобового фрикційного варіатора. Відомий також лобовий фрикційний варіатор, що містить два котки, один з яких встановлений на ведучому, а другий на проміжному валах, та диск, встановлений на веденому валу (Патент України на корисну модель № 60504, МПК: F16H 15/12, 2011 p.). Встановлення котків на рухливих опорах для забезпечення притиску котків до диска та використання спеціальної зубчастої передачі для кінематичного зв'язку котків ускладнює конструкцію лобового фрикційного варіатора, що знижує надійність та довговічність його роботи. В основу корисної моделі поставлена задача створити таку конструкцію лобового фрикційного варіатора, в якій введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи лобового фрикційного варіатора. Поставлена задача вирішується тим, що лобовий фрикційний варіатор, що містить два котки, один з яких встановлений на ведучому, а другий на проміжному валах, та диск, встановлений на веденому валу, згідно з корисною моделлю, обладнаний додатковим диском, встановленим на веденому валу, причому кожен диск встановлений на веденому валу з можливістю осьового переміщення та притиску до відповідного котка. Обладнання лобового фрикційного варіатора додатковим диском, встановленим на веденому валу, та встановлення обох дисків на веденому валу з можливістю осьового переміщення та притиску до відповідного котка спрощує конструкцію лобового фрикційного варіатора, що підвищує надійність та довговічність його роботи. Суть корисної моделі пояснює креслення. Лобовий фрикційний варіатор містить котки 1, 2, при цьому коток 1 встановлений на ведучому валу 3, а коток 2 - на проміжному валу 4, диск 5 та додатковий диск 6, встановлені на веденому валу 7 з можливістю осьового переміщення та притиску до відповідного котка. Котки 1 та 2 кінематично з'єднані між собою за допомогою циліндричної зубчастої передачі, що містить дві шестерні 8, 9. Осі ведучого, проміжного та веденого валів розташовані в одній площині. Котки 1, 2 разом з шестернями 8, 9 та ведучим 3 і проміжним 4 валами мають можливість переміщатись відносно осі веденого вала 7. Принцип роботи лобового фрикційного варіатора полягає в наступному. Обертальний рух ведучого вала 3 передається котку 1 та, за допомогою шестерень 8, 9, проміжному валу 4 і котку 2, встановленому на ньому. Диски 5, 6, встановлені на веденому валу 7 з можливістю осьового переміщення, притискуються до котків 1, 2 відповідно. Сили тертя, що виникають при цьому в парах диск 5 - коток 1 та диск 6 - коток 2, зумовлюють обертальний рух дисків 5, 6 і з'єднаного з ними веденого валу 7. Регулювання швидкості обертання веденого вала 7 досягається шляхом переміщення котків 1, 2 відносно осі веденого вала 7. Переміщення котків 1, 2, що обертаються з постійною частотою, призводить до зміни робочих радіусів дисків 5, 6 і, таким чином, до зміни швидкості обертання веденого вала 7, на якому вони встановлені. При цьому переміщення котків вправо (згідно з кресленням) зменшує величину робочого радіуса дисків, що призводить до збільшення частоти обертання веденого вала. При переміщенні котків вліво робочий радіус дисків збільшується і частота обертання веденого вала зменшується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Лобовий фрикційний варіатор, що містить два котки, один з яких встановлений на ведучому, а другий на проміжному валах, та диск, встановлений на веденому валу, який відрізняється тим, що обладнаний додатковим диском, встановленим на веденому валу, причому кожен диск встановлений на веденому валу з можливістю осьового переміщення та притиску до відповідного котка. 1 UA 81249 U Комп’ютерна верстка М.Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
