Формула / Реферат

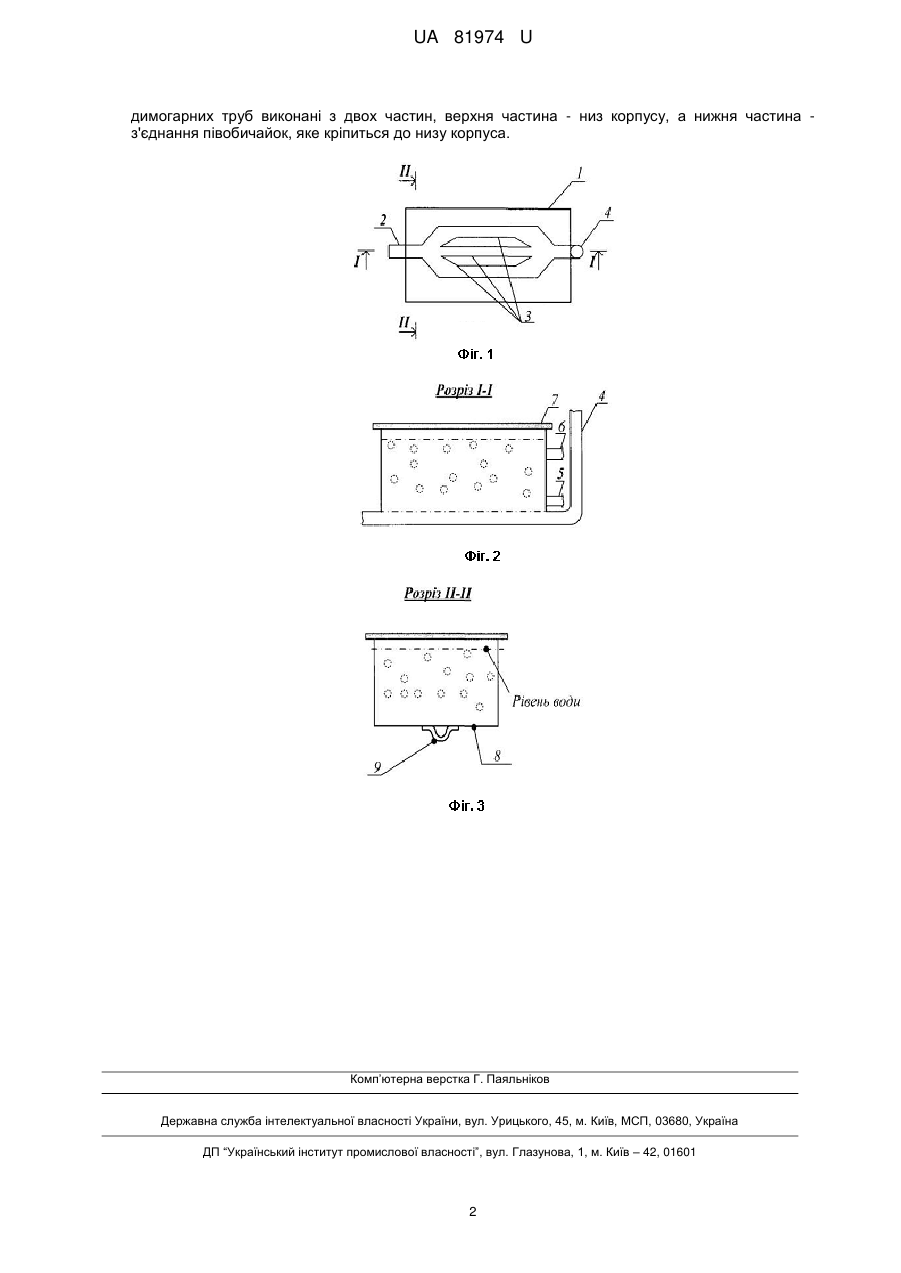

Трубчастий нагрівач, що містить корпус, що виконаний відкритим або накритий легким теплоізолюючим матеріалом у верхній частині, жарову трубу, пучок димогарних труб, димову трубу та патрубки для підводу і відводу води, який відрізняється тим, що жарова труба і пучок димогарних труб виконані з двох частин, верхня частина - низ корпусу, а нижня частина - з'єднання півобичайок, яке кріпиться до низу корпуса.

Текст

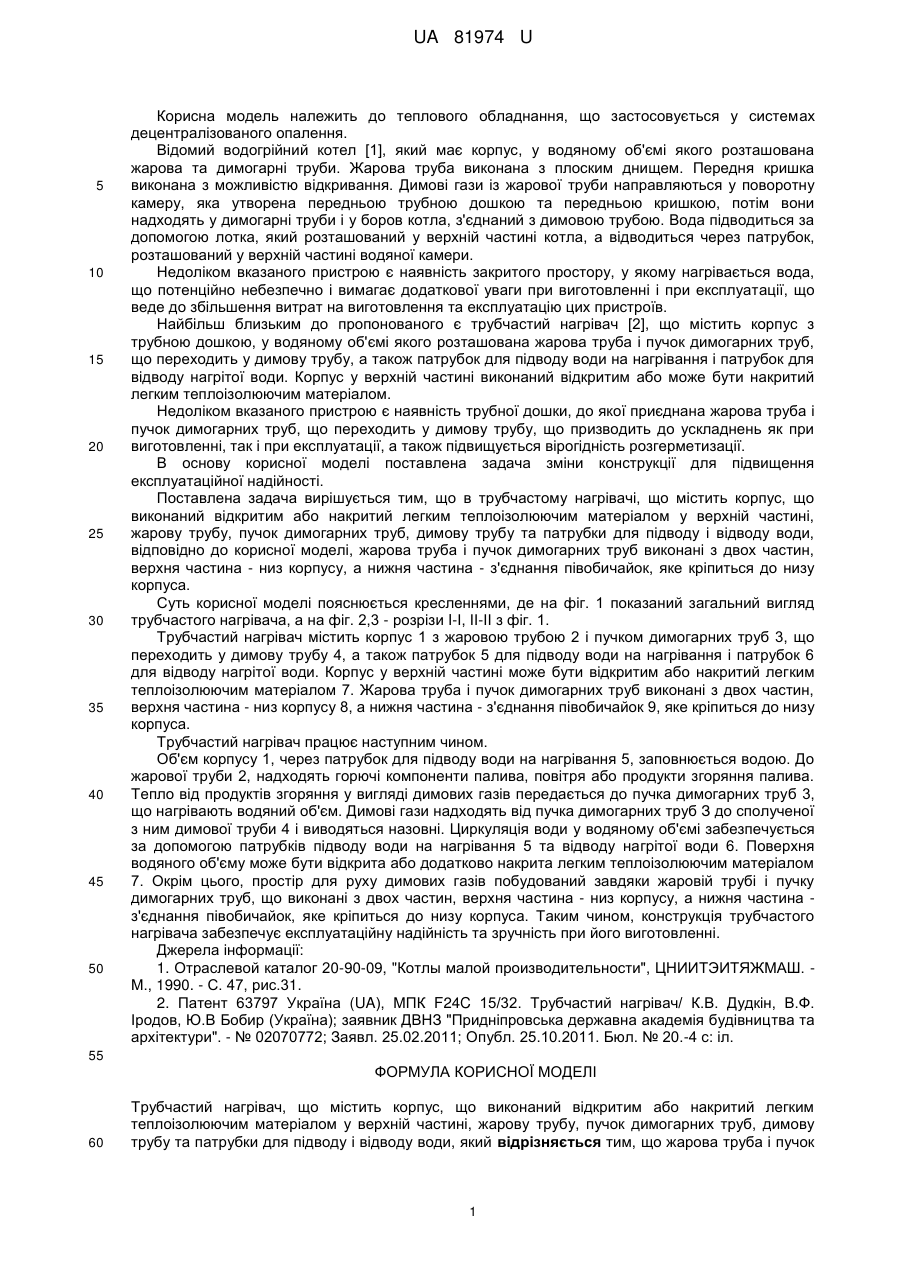

Реферат: Трубчастий нагрівач, що містить корпус, виконаний відкритим або накритий легким теплоізолюючим матеріалом у верхній частині, жарову трубу, пучок димогарних труб, димову трубу та патрубки для підводу і відводу води. Жарова труба і пучок димогарних труб виконані з двох частин, верхня частина - низ корпусу, а нижня частина - з'єднання півобичайок, яке кріпиться до низу корпуса. UA 81974 U (12) UA 81974 U UA 81974 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплового обладнання, що застосовується у системах децентралізованого опалення. Відомий водогрійний котел [1], який має корпус, у водяному об'ємі якого розташована жарова та димогарні труби. Жарова труба виконана з плоским днищем. Передня кришка виконана з можливістю відкривання. Димові гази із жарової труби направляються у поворотну камеру, яка утворена передньою трубною дошкою та передньою кришкою, потім вони надходять у димогарні труби і у боров котла, з'єднаний з димовою трубою. Вода підводиться за допомогою лотка, який розташований у верхній частині котла, а відводиться через патрубок, розташований у верхній частині водяної камери. Недоліком вказаного пристрою є наявність закритого простору, у якому нагрівається вода, що потенційно небезпечно і вимагає додаткової уваги при виготовленні і при експлуатації, що веде до збільшення витрат на виготовлення та експлуатацію цих пристроїв. Найбільш близьким до пропонованого є трубчастий нагрівач [2], що містить корпус з трубною дошкою, у водяному об'ємі якого розташована жарова труба і пучок димогарних труб, що переходить у димову трубу, а також патрубок для підводу води на нагрівання і патрубок для відводу нагрітої води. Корпус у верхній частині виконаний відкритим або може бути накритий легким теплоізолюючим матеріалом. Недоліком вказаного пристрою є наявність трубної дошки, до якої приєднана жарова труба і пучок димогарних труб, що переходить у димову трубу, що призводить до ускладнень як при виготовленні, так і при експлуатації, а також підвищується вірогідність розгерметизації. В основу корисної моделі поставлена задача зміни конструкції для підвищення експлуатаційної надійності. Поставлена задача вирішується тим, що в трубчастому нагрівачі, що містить корпус, що виконаний відкритим або накритий легким теплоізолюючим матеріалом у верхній частині, жарову трубу, пучок димогарних труб, димову трубу та патрубки для підводу і відводу води, відповідно до корисної моделі, жарова труба і пучок димогарних труб виконані з двох частин, верхня частина - низ корпусу, а нижня частина - з'єднання півобичайок, яке кріпиться до низу корпуса. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд трубчастого нагрівача, а на фіг. 2,3 - розрізи I-І, ІІ-ІІ з фіг. 1. Трубчастий нагрівач містить корпус 1 з жаровою трубою 2 і пучком димогарних труб 3, що переходить у димову трубу 4, а також патрубок 5 для підводу води на нагрівання і патрубок 6 для відводу нагрітої води. Корпус у верхній частині може бути відкритим або накритий легким теплоізолюючим матеріалом 7. Жарова труба і пучок димогарних труб виконані з двох частин, верхня частина - низ корпусу 8, а нижня частина - з'єднання півобичайок 9, яке кріпиться до низу корпуса. Трубчастий нагрівач працює наступним чином. Об'єм корпусу 1, через патрубок для підводу води на нагрівання 5, заповнюється водою. До жарової труби 2, надходять горючі компоненти палива, повітря або продукти згоряння палива. Тепло від продуктів згоряння у вигляді димових газів передається до пучка димогарних труб 3, що нагрівають водяний об'єм. Димові гази надходять від пучка димогарних труб З до сполученої з ним димової труби 4 і виводяться назовні. Циркуляція води у водяному об'ємі забезпечується за допомогою патрубків підводу води на нагрівання 5 та відводу нагрітої води 6. Поверхня водяного об'єму може бути відкрита або додатково накрита легким теплоізолюючим матеріалом 7. Окрім цього, простір для руху димових газів побудований завдяки жаровій трубі і пучку димогарних труб, що виконані з двох частин, верхня частина - низ корпусу, а нижня частина з'єднання півобичайок, яке кріпиться до низу корпуса. Таким чином, конструкція трубчастого нагрівача забезпечує експлуатаційну надійність та зручність при його виготовленні. Джерела інформації: 1. Отраслевой каталог 20-90-09, "Котлы малой производительности", ЦНИИТЭИТЯЖМАШ. Μ., 1990. - С. 47, рис.31. 2. Патент 63797 Україна (UA), МПК F24C 15/32. Трубчастий нагрівач/ К.В. Дудкін, В.Ф. Іродов, Ю.В Бобир (Україна); заявник ДВНЗ "Придніпровська державна академія будівництва та архітектури". - № 02070772; Заявл. 25.02.2011; Опубл. 25.10.2011. Бюл. № 20.-4 с: іл. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Трубчастий нагрівач, що містить корпус, що виконаний відкритим або накритий легким теплоізолюючим матеріалом у верхній частині, жарову трубу, пучок димогарних труб, димову трубу та патрубки для підводу і відводу води, який відрізняється тим, що жарова труба і пучок 1 UA 81974 U димогарних труб виконані з двох частин, верхня частина - низ корпусу, а нижня частина з'єднання півобичайок, яке кріпиться до низу корпуса. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Tubular heater

Автори англійською

Dudkin Kostiantyn Viacheslavovych, Sukhomud Yurii Adolfovych, Irodov Viacheslav Fedorovych, Tkachova Valeria Valerievna

Назва патенту російською

Трубчатый нагреватель

Автори російською

Дудкин Константин Вячеславович, Сухомуд Юрий Адольфович, Иродов Вячеслав Федорович, Ткачова Валерия Валериевна

МПК / Мітки

МПК: F24H 1/28

Мітки: трубчастий, нагрівач
