Тренажер для спинномозкової пункції

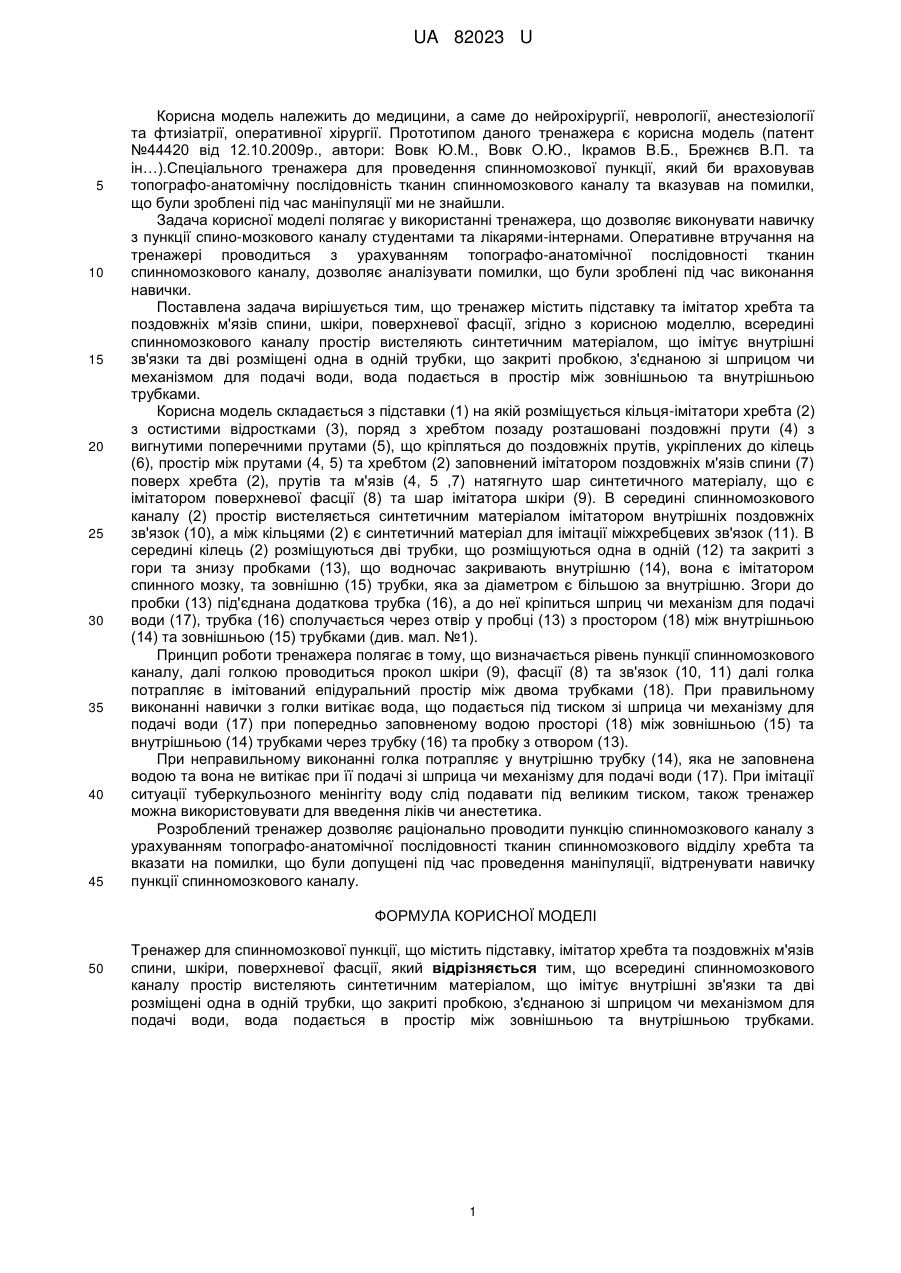

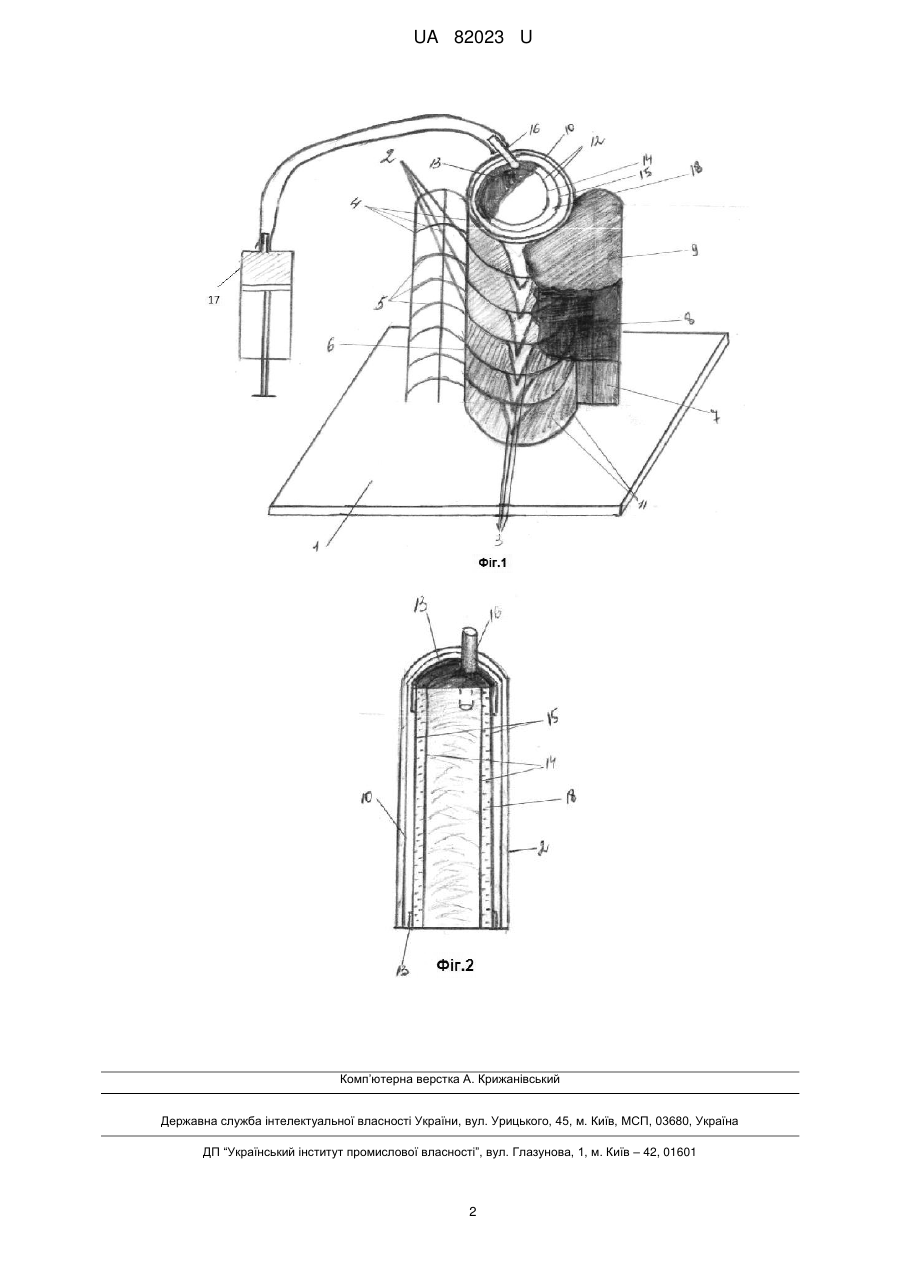

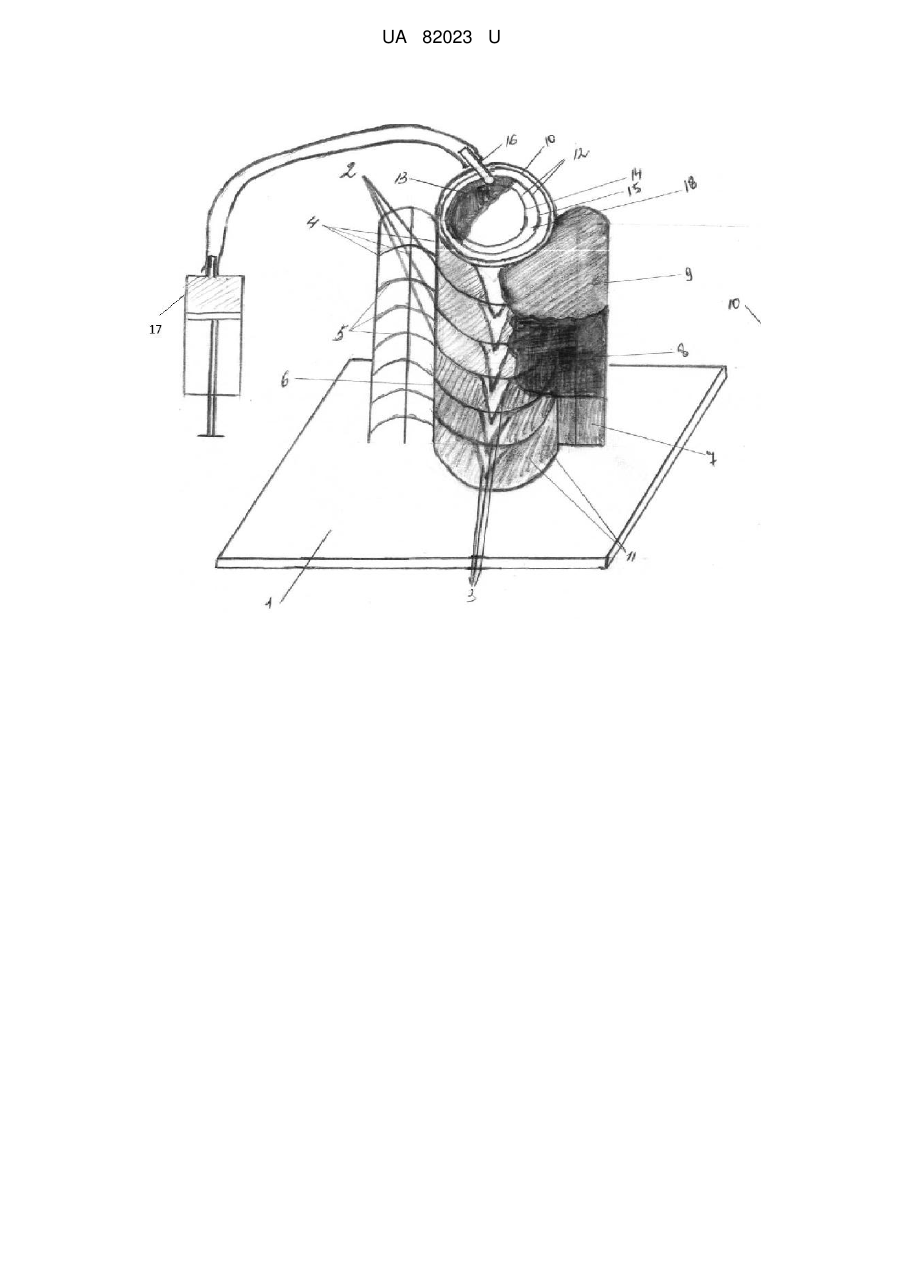

Реферат: Тренажер для спинномозкової пункції містить підставку, імітатор хребта та поздовжніх м'язів спини, шкіри, поверхневої фасції. Всередині спинномозкового каналу простір вистеляють синтетичним матеріалом, що імітує внутрішні зв'язки та дві розміщені одна в одній трубки, що закриті пробкою, з'єднаною зі шприцом чи механізмом для подачі води, вода подається в простір між зовнішньою та внутрішньою трубками. UA 82023 U (12) UA 82023 U UA 82023 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до нейрохірургії, неврології, анестезіології та фтизіатрії, оперативної хірургії. Прототипом даного тренажера є корисна модель (патент №44420 від 12.10.2009р., автори: Вовк Ю.М., Вовк О.Ю., Ікрамов В.Б., Брежнєв В.П. та ін…).Спеціального тренажера для проведення спинномозкової пункції, який би враховував топографо-анатомічну послідовність тканин спинномозкового каналу та вказував на помилки, що були зроблені під час маніпуляції ми не знайшли. Задача корисної моделі полягає у використанні тренажера, що дозволяє виконувати навичку з пункції спино-мозкового каналу студентами та лікарями-інтернами. Оперативне втручання на тренажері проводиться з урахуванням топографо-анатомічної послідовності тканин спинномозкового каналу, дозволяє аналізувати помилки, що були зроблені під час виконання навички. Поставлена задача вирішується тим, що тренажер містить підставку та імітатор хребта та поздовжніх м'язів спини, шкіри, поверхневої фасції, згідно з корисною моделлю, всередині спинномозкового каналу простір вистеляють синтетичним матеріалом, що імітує внутрішні зв'язки та дві розміщені одна в одній трубки, що закриті пробкою, з'єднаною зі шприцом чи механізмом для подачі води, вода подається в простір між зовнішньою та внутрішньою трубками. Корисна модель складається з підставки (1) на якій розміщується кільця-імітатори хребта (2) з остистими відростками (3), поряд з хребтом позаду розташовані поздовжні прути (4) з вигнутими поперечними прутами (5), що кріпляться до поздовжніх прутів, укріплених до кілець (6), простір між прутами (4, 5) та хребтом (2) заповнений імітатором поздовжніх м'язів спини (7) поверх хребта (2), прутів та м'язів (4, 5 ,7) натягнуто шар синтетичного матеріалу, що є імітатором поверхневої фасції (8) та шар імітатора шкіри (9). В середині спинномозкового каналу (2) простір вистеляється синтетичним матеріалом імітатором внутрішніх поздовжніх зв'язок (10), а між кільцями (2) є синтетичний матеріал для імітації міжхребцевих зв'язок (11). В середині кілець (2) розміщуються дві трубки, що розміщуються одна в одній (12) та закриті з гори та знизу пробками (13), що водночас закривають внутрішню (14), вона є імітатором спинного мозку, та зовнішню (15) трубки, яка за діаметром є більшою за внутрішню. Згори до пробки (13) під'єднана додаткова трубка (16), а до неї кріпиться шприц чи механізм для подачі води (17), трубка (16) сполучається через отвір у пробці (13) з простором (18) між внутрішньою (14) та зовнішньою (15) трубками (див. мал. №1). Принцип роботи тренажера полягає в тому, що визначається рівень пункції спинномозкового каналу, далі голкою проводиться прокол шкіри (9), фасції (8) та зв'язок (10, 11) далі голка потрапляє в імітований епідуральний простір між двома трубками (18). При правильному виконанні навички з голки витікає вода, що подається під тиском зі шприца чи механізму для подачі води (17) при попередньо заповненому водою просторі (18) між зовнішньою (15) та внутрішньою (14) трубками через трубку (16) та пробку з отвором (13). При неправильному виконанні голка потрапляє у внутрішню трубку (14), яка не заповнена водою та вона не витікає при її подачі зі шприца чи механізму для подачі води (17). При імітації ситуації туберкульозного менінгіту воду слід подавати під великим тиском, також тренажер можна використовувати для введення ліків чи анестетика. Розроблений тренажер дозволяє раціонально проводити пункцію спинномозкового каналу з урахуванням топографо-анатомічної послідовності тканин спинномозкового відділу хребта та вказати на помилки, що були допущені під час проведення маніпуляції, відтренувати навичку пункції спинномозкового каналу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Тренажер для спинномозкової пункції, що містить підставку, імітатор хребта та поздовжніх м'язів спини, шкіри, поверхневої фасції, який відрізняється тим, що всередині спинномозкового каналу простір вистеляють синтетичним матеріалом, що імітує внутрішні зв'язки та дві розміщені одна в одній трубки, що закриті пробкою, з'єднаною зі шприцом чи механізмом для подачі води, вода подається в простір між зовнішньою та внутрішньою трубками. 1 UA 82023 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
