Тренажер для пункції плевральної порожнини

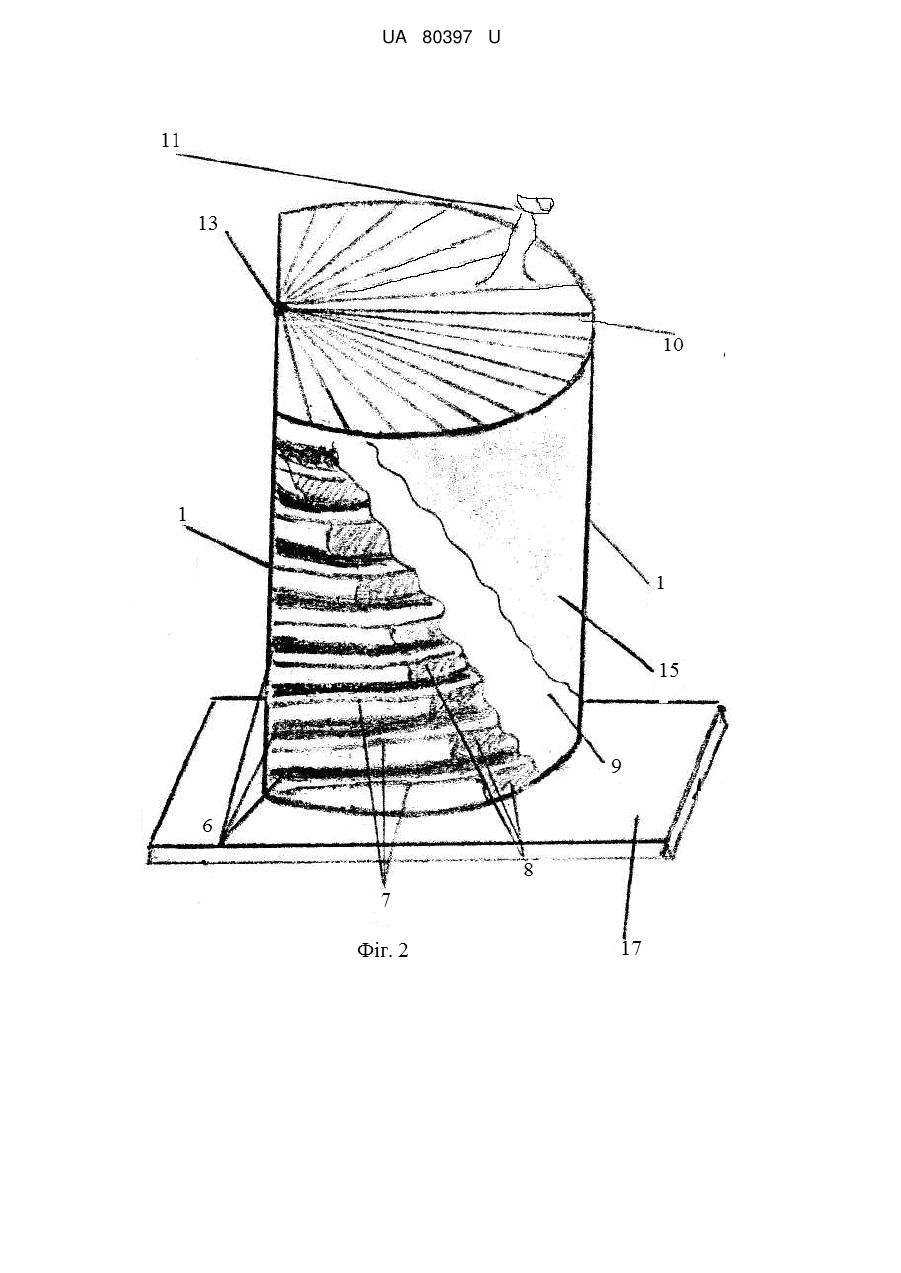

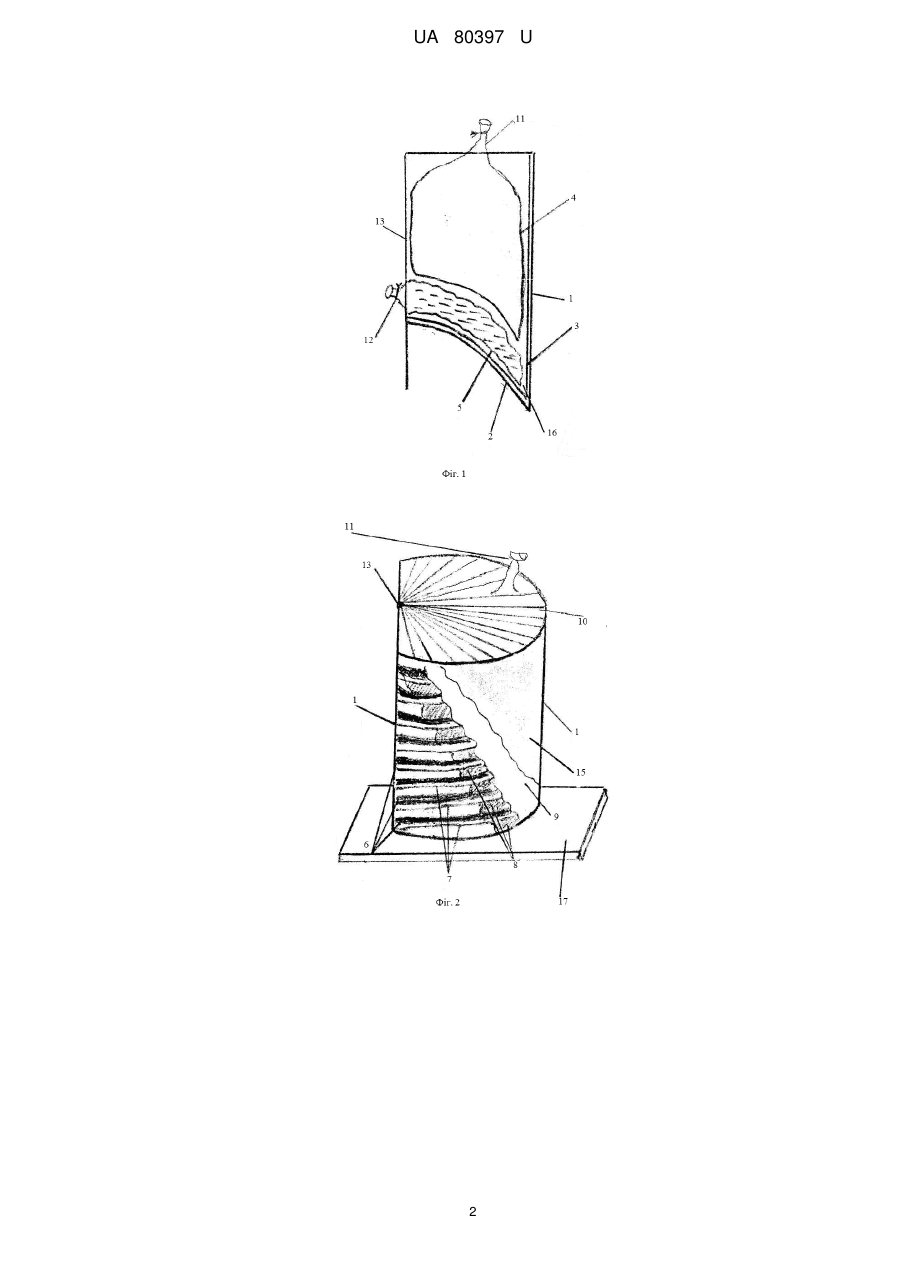

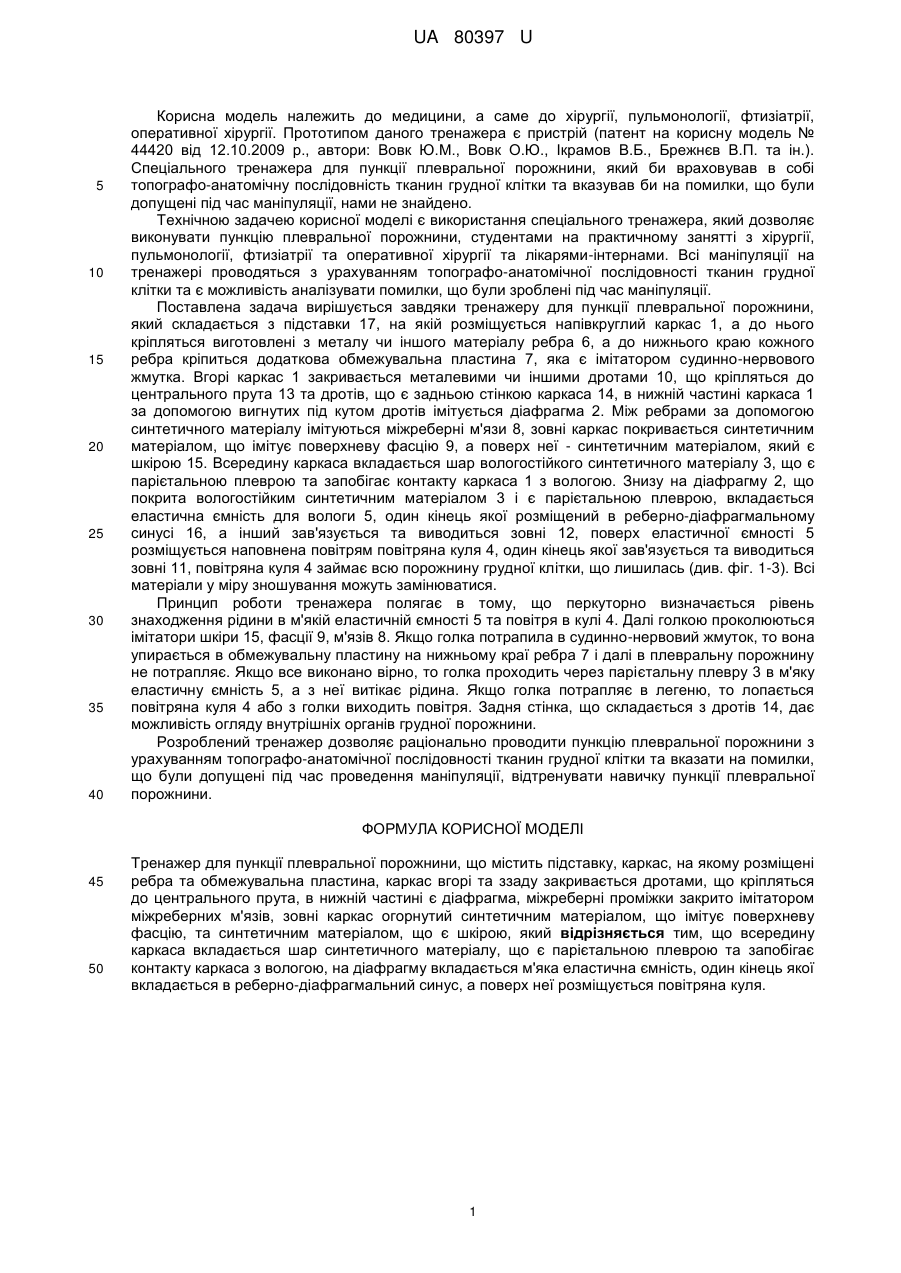

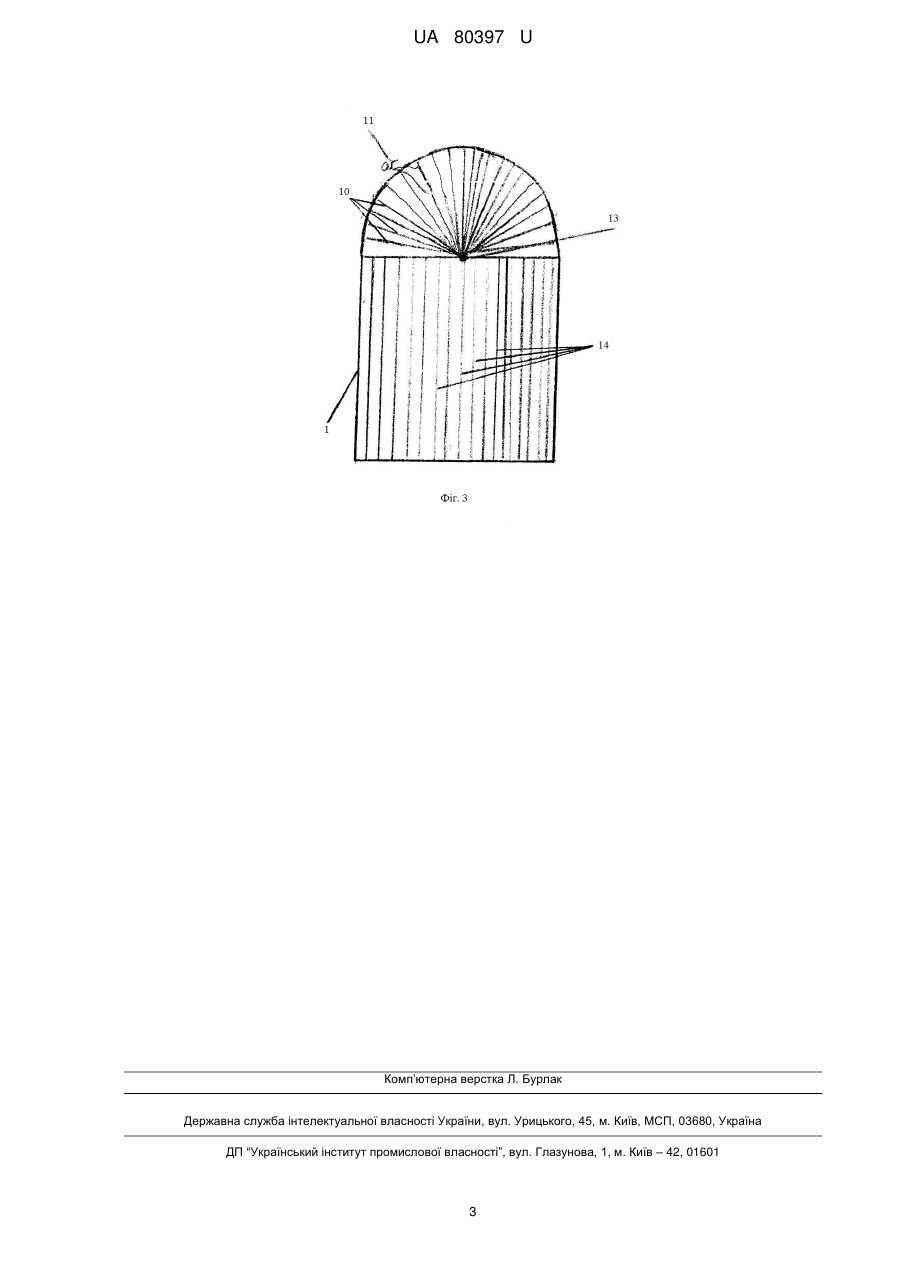

Реферат: Тренажер для пункції плевральної порожнини містить підставку, каркас, на якому розміщені ребра та обмежувальна пластина. Міжреберні проміжки закрито імітатором міжреберних м'язів. Каркас вгорі та ззаду закривається дротами, що кріпляться до центрального прута, в нижній частині є діафрагма, а зовні каркас огорнутий синтетичним матеріалом, що імітує поверхневу фасцію, та синтетичним матеріалом, що є шкірою. Всередину каркаса вкладається шар синтетичного матеріалу, що є парієтальною плеврою та запобігає контакту каркаса з вологою. На діафрагму вкладається м'яка еластична ємність, один кінець якої вкладається в ребернодіафрагмальний синус, а поверх неї розміщується повітряна куля. UA 80397 U (12) UA 80397 U UA 80397 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до хірургії, пульмонології, фтизіатрії, оперативної хірургії. Прототипом даного тренажера є пристрій (патент на корисну модель № 44420 від 12.10.2009 р., автори: Вовк Ю.М., Вовк О.Ю., Ікрамов В.Б., Брежнєв В.П. та ін.). Спеціального тренажера для пункції плевральної порожнини, який би враховував в собі топографо-анатомічну послідовність тканин грудної клітки та вказував би на помилки, що були допущені під час маніпуляції, нами не знайдено. Технічною задачею корисної моделі є використання спеціального тренажера, який дозволяє виконувати пункцію плевральної порожнини, студентами на практичному занятті з хірургії, пульмонології, фтизіатрії та оперативної хірургії та лікарями-інтернами. Всі маніпуляції на тренажері проводяться з урахуванням топографо-анатомічної послідовності тканин грудної клітки та є можливість аналізувати помилки, що були зроблені під час маніпуляції. Поставлена задача вирішується завдяки тренажеру для пункції плевральної порожнини, який складається з підставки 17, на якій розміщується напівкруглий каркас 1, а до нього кріпляться виготовлені з металу чи іншого матеріалу ребра 6, а до нижнього краю кожного ребра кріпиться додаткова обмежувальна пластина 7, яка є імітатором судинно-нервового жмутка. Вгорі каркас 1 закривається металевими чи іншими дротами 10, що кріпляться до центрального прута 13 та дротів, що є задньою стінкою каркаса 14, в нижній частині каркаса 1 за допомогою вигнутих під кутом дротів імітується діафрагма 2. Між ребрами за допомогою синтетичного матеріалу імітуються міжреберні м'язи 8, зовні каркас покривається синтетичним матеріалом, що імітує поверхневу фасцію 9, а поверх неї - синтетичним матеріалом, який є шкірою 15. Всередину каркаса вкладається шар вологостійкого синтетичного матеріалу 3, що є парієтальною плеврою та запобігає контакту каркаса 1 з вологою. Знизу на діафрагму 2, що покрита вологостійким синтетичним матеріалом 3 і є парієтальною плеврою, вкладається еластична ємність для вологи 5, один кінець якої розміщений в реберно-діафрагмальному синусі 16, а інший зав'язується та виводиться зовні 12, поверх еластичної ємності 5 розміщується наповнена повітрям повітряна куля 4, один кінець якої зав'язується та виводиться зовні 11, повітряна куля 4 займає всю порожнину грудної клітки, що лишилась (див. фіг. 1-3). Всі матеріали у міру зношування можуть замінюватися. Принцип роботи тренажера полягає в тому, що перкуторно визначається рівень знаходження рідини в м'якій еластичній ємності 5 та повітря в кулі 4. Далі голкою проколюються імітатори шкіри 15, фасції 9, м'язів 8. Якщо голка потрапила в судинно-нервовий жмуток, то вона упирається в обмежувальну пластину на нижньому краї ребра 7 і далі в плевральну порожнину не потрапляє. Якщо все виконано вірно, то голка проходить через парієтальну плевру 3 в м'яку еластичну ємність 5, а з неї витікає рідина. Якщо голка потрапляє в легеню, то лопається повітряна куля 4 або з голки виходить повітря. Задня стінка, що складається з дротів 14, дає можливість огляду внутрішніх органів грудної порожнини. Розроблений тренажер дозволяє раціонально проводити пункцію плевральної порожнини з урахуванням топографо-анатомічної послідовності тканин грудної клітки та вказати на помилки, що були допущені під час проведення маніпуляції, відтренувати навичку пункції плевральної порожнини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Тренажер для пункції плевральної порожнини, що містить підставку, каркас, на якому розміщені ребра та обмежувальна пластина, каркас вгорі та ззаду закривається дротами, що кріпляться до центрального прута, в нижній частині є діафрагма, міжреберні проміжки закрито імітатором міжреберних м'язів, зовні каркас огорнутий синтетичним матеріалом, що імітує поверхневу фасцію, та синтетичним матеріалом, що є шкірою, який відрізняється тим, що всередину каркаса вкладається шар синтетичного матеріалу, що є парієтальною плеврою та запобігає контакту каркаса з вологою, на діафрагму вкладається м'яка еластична ємність, один кінець якої вкладається в реберно-діафрагмальний синус, а поверх неї розміщується повітряна куля. 1 UA 80397 U 2 UA 80397 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
