Пристрій для розділу ступенів ракети

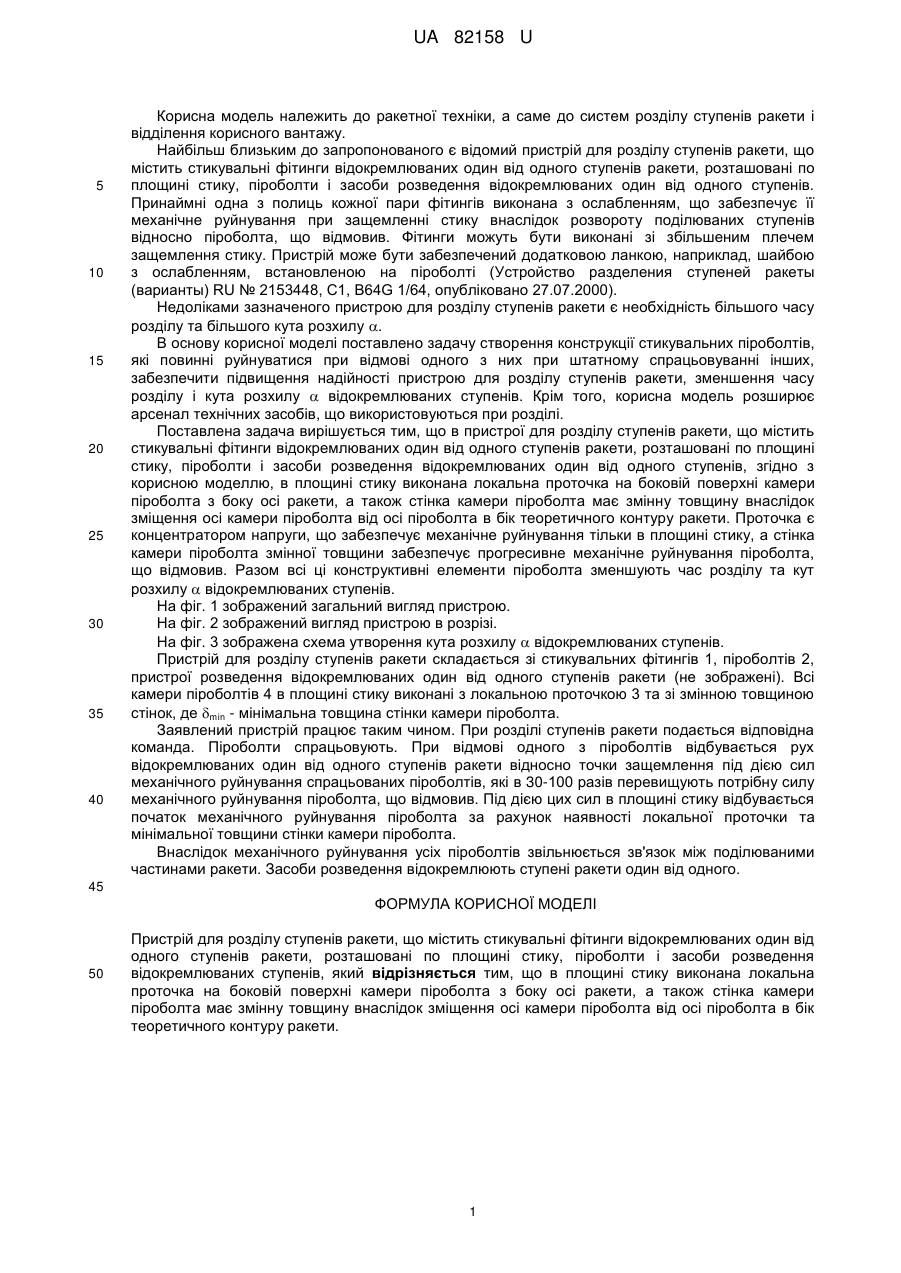

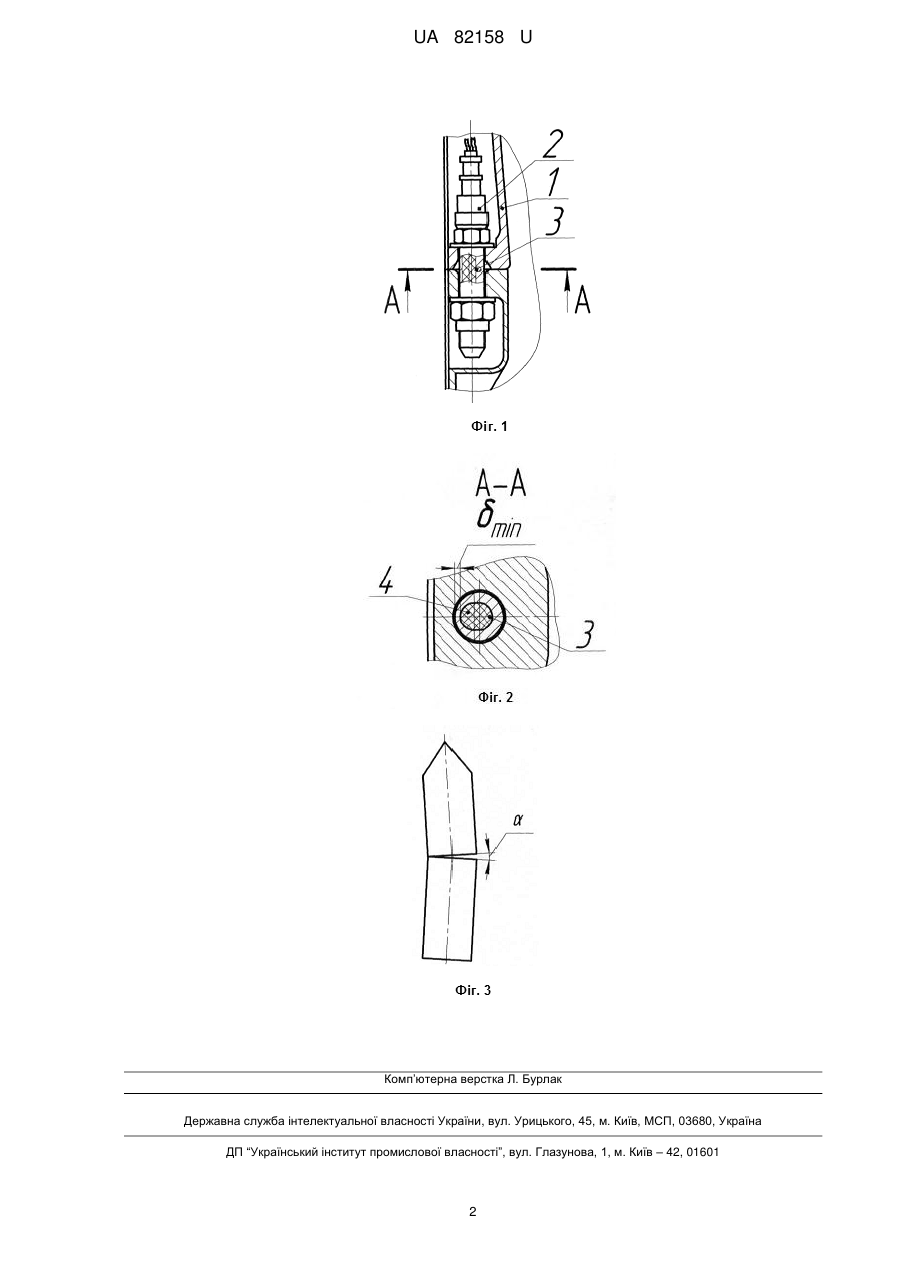

Реферат: UA 82158 U UA 82158 U 5 10 15 20 25 30 35 40 Корисна модель належить до ракетної техніки, а саме до систем розділу ступенів ракети і відділення корисного вантажу. Найбільш близьким до запропонованого є відомий пристрій для розділу ступенів ракети, що містить стикувальні фітинги відокремлюваних один від одного ступенів ракети, розташовані по площині стику, піроболти і засоби розведення відокремлюваних один від одного ступенів. Принаймні одна з полиць кожної пари фітингів виконана з ослабленням, що забезпечує її механічне руйнування при защемленні стику внаслідок розвороту поділюваних ступенів відносно піроболта, що відмовив. Фітинги можуть бути виконані зі збільшеним плечем защемлення стику. Пристрій може бути забезпечений додатковою ланкою, наприклад, шайбою з ослабленням, встановленою на піроболті (Устройство разделения ступеней ракеты (варианты) RU № 2153448, С1, B64G 1/64, опубліковано 27.07.2000). Недоліками зазначеного пристрою для розділу ступенів ракети є необхідність більшого часу розділу та більшого кута розхилу . В основу корисної моделі поставлено задачу створення конструкції стикувальних піроболтів, які повинні руйнуватися при відмові одного з них при штатному спрацьовуванні інших, забезпечити підвищення надійності пристрою для розділу ступенів ракети, зменшення часу розділу і кута розхилу  відокремлюваних ступенів. Крім того, корисна модель розширює арсенал технічних засобів, що використовуються при розділі. Поставлена задача вирішується тим, що в пристрої для розділу ступенів ракети, що містить стикувальні фітинги відокремлюваних один від одного ступенів ракети, розташовані по площині стику, піроболти і засоби розведення відокремлюваних один від одного ступенів, згідно з корисною моделлю, в площині стику виконана локальна проточка на боковій поверхні камери піроболта з боку осі ракети, а також стінка камери піроболта має змінну товщину внаслідок зміщення осі камери піроболта від осі піроболта в бік теоретичного контуру ракети. Проточка є концентратором напруги, що забезпечує механічне руйнування тільки в площині стику, а стінка камери піроболта змінної товщини забезпечує прогресивне механічне руйнування піроболта, що відмовив. Разом всі ці конструктивні елементи піроболта зменшують час розділу та кут розхилу  відокремлюваних ступенів. На фіг. 1 зображений загальний вигляд пристрою. На фіг. 2 зображений вигляд пристрою в розрізі. На фіг. 3 зображена схема утворення кута розхилу  відокремлюваних ступенів. Пристрій для розділу ступенів ракети складається зі стикувальних фітингів 1, піроболтів 2, пристрої розведення відокремлюваних один від одного ступенів ракети (не зображені). Всі камери піроболтів 4 в площині стику виконані з локальною проточкою 3 та зі змінною товщиною стінок, де min - мінімальна товщина стінки камери піроболта. Заявлений пристрій працює таким чином. При розділі ступенів ракети подається відповідна команда. Піроболти спрацьовують. При відмові одного з піроболтів відбувається рух відокремлюваних один від одного ступенів ракети відносно точки защемлення під дією сил механічного руйнування спрацьованих піроболтів, які в 30-100 разів перевищують потрібну силу механічного руйнування піроболта, що відмовив. Під дією цих сил в площині стику відбувається початок механічного руйнування піроболта за рахунок наявності локальної проточки та мінімальної товщини стінки камери піроболта. Внаслідок механічного руйнування усіх піроболтів звільнюється зв'язок між поділюваними частинами ракети. Засоби розведення відокремлюють ступені ракети один від одного. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для розділу ступенів ракети, що містить стикувальні фітинги відокремлюваних один від одного ступенів ракети, розташовані по площині стику, піроболти і засоби розведення відокремлюваних ступенів, який відрізняється тим, що в площині стику виконана локальна проточка на боковій поверхні камери піроболта з боку осі ракети, а також стінка камери піроболта має змінну товщину внаслідок зміщення осі камери піроболта від осі піроболта в бік теоретичного контуру ракети. 1 UA 82158 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
