Силова установка літального апарата
Номер патенту: 82159
Опубліковано: 25.07.2013
Автори: Кравець Володимир Миколайович, Солопов Денис Олександрович
Формула / Реферат
Силова установка літального апарата, що складається з переднього та заднього днища, опорної решітки, паливного заряду, запалювача, соплового блока, яка відрізняється тим, що в критичному перерізі сопла встановлений вкладиш із термопар, виконаний з матеріалу типу залізо та константан, які з'єднані зі споживачами електричної енергії дротами.
Текст

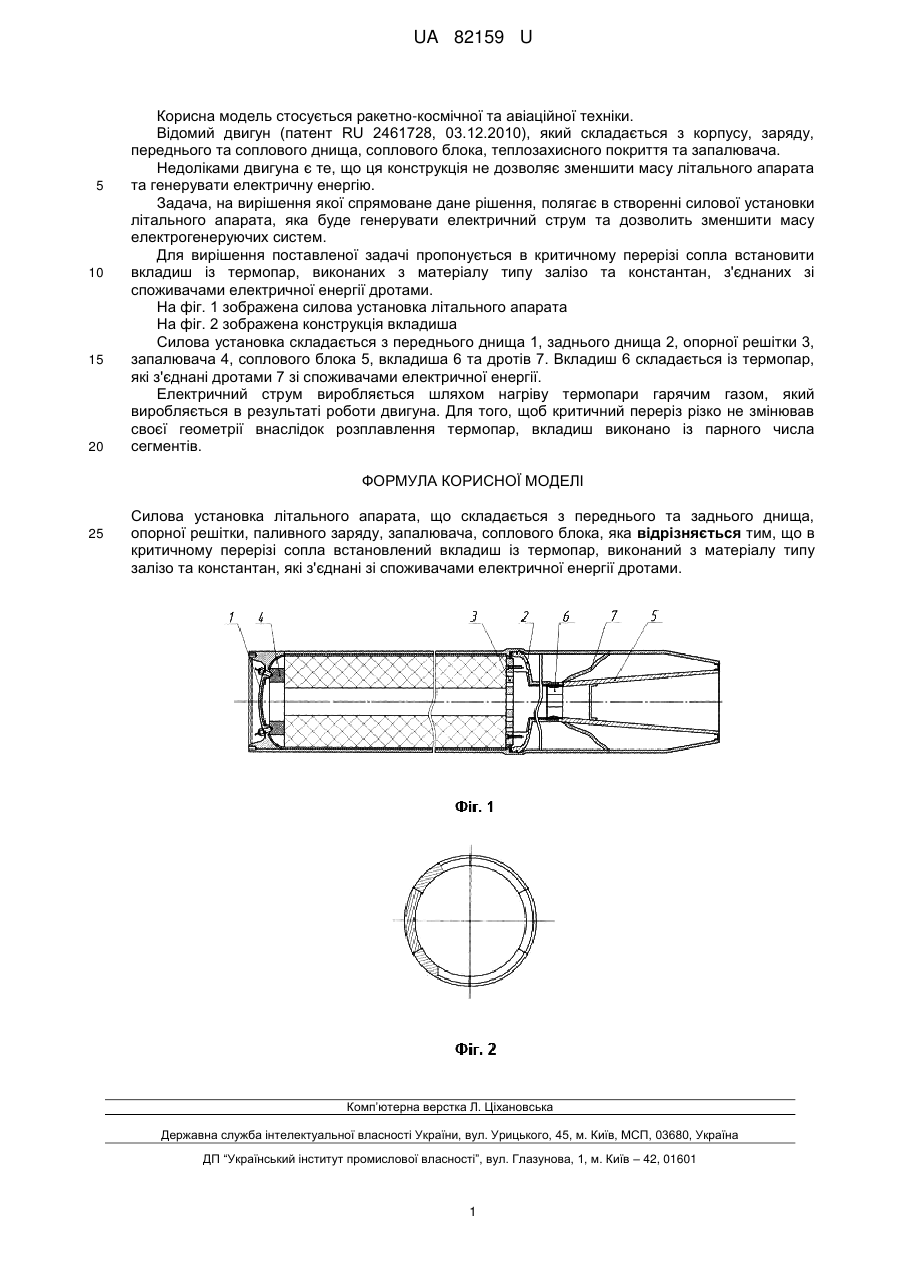

Реферат: UA 82159 U UA 82159 U 5 10 15 20 Корисна модель стосується ракетно-космічної та авіаційної техніки. Відомий двигун (патент RU 2461728, 03.12.2010), який складається з корпусу, заряду, переднього та соплового днища, соплового блока, теплозахисного покриття та запалювача. Недоліками двигуна є те, що ця конструкція не дозволяє зменшити масу літального апарата та генерувати електричну енергію. Задача, на вирішення якої спрямоване дане рішення, полягає в створенні силової установки літального апарата, яка буде генерувати електричний струм та дозволить зменшити масу електрогенеруючих систем. Для вирішення поставленої задачі пропонується в критичному перерізі сопла встановити вкладиш із термопар, виконаних з матеріалу типу залізо та константан, з'єднаних зі споживачами електричної енергії дротами. На фіг. 1 зображена силова установка літального апарата На фіг. 2 зображена конструкція вкладиша Силова установка складається з переднього днища 1, заднього днища 2, опорної решітки 3, запалювача 4, соплового блока 5, вкладиша 6 та дротів 7. Вкладиш 6 складається із термопар, які з'єднані дротами 7 зі споживачами електричної енергії. Електричний струм виробляється шляхом нагріву термопари гарячим газом, який виробляється в результаті роботи двигуна. Для того, щоб критичний переріз різко не змінював своєї геометрії внаслідок розплавлення термопар, вкладиш виконано із парного числа сегментів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Силова установка літального апарата, що складається з переднього та заднього днища, опорної решітки, паливного заряду, запалювача, соплового блока, яка відрізняється тим, що в критичному перерізі сопла встановлений вкладиш із термопар, виконаний з матеріалу типу залізо та константан, які з'єднані зі споживачами електричної енергії дротами. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Назва патенту англійськоюAircraft power unit
Автори англійськоюKravets Volodymyr Mykolaiovych, Solopov Denys Oleksandrovych
Назва патенту російськоюСиловая установка летательного аппарата
Автори російськоюКравец Владимир Николаевич, Солопов Денис Александрович
МПК / Мітки
МПК: F02K 1/00
Мітки: літального, апарата, установка, силова
