Пристрій відведення елемента, що відділяють від борту ракети при пуску

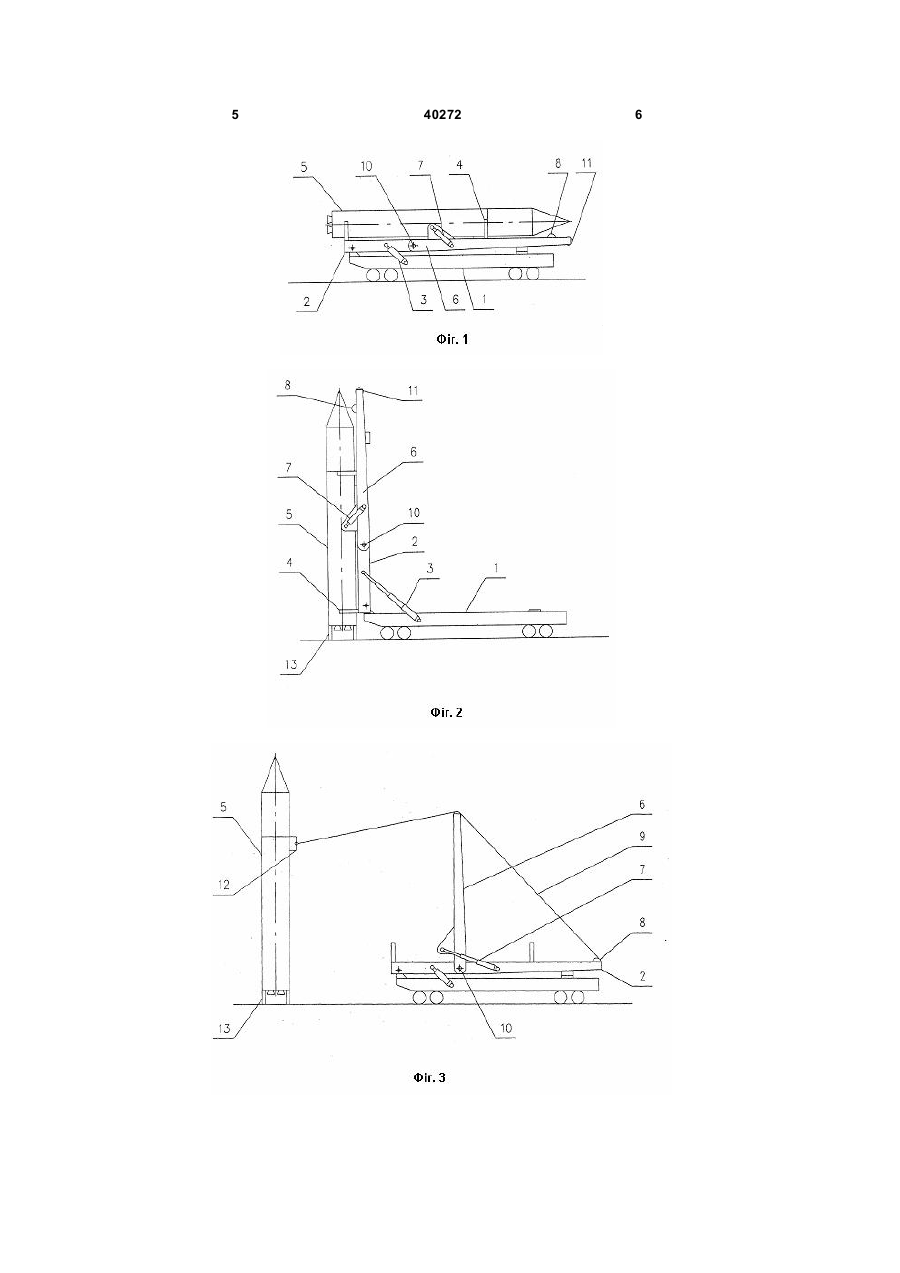

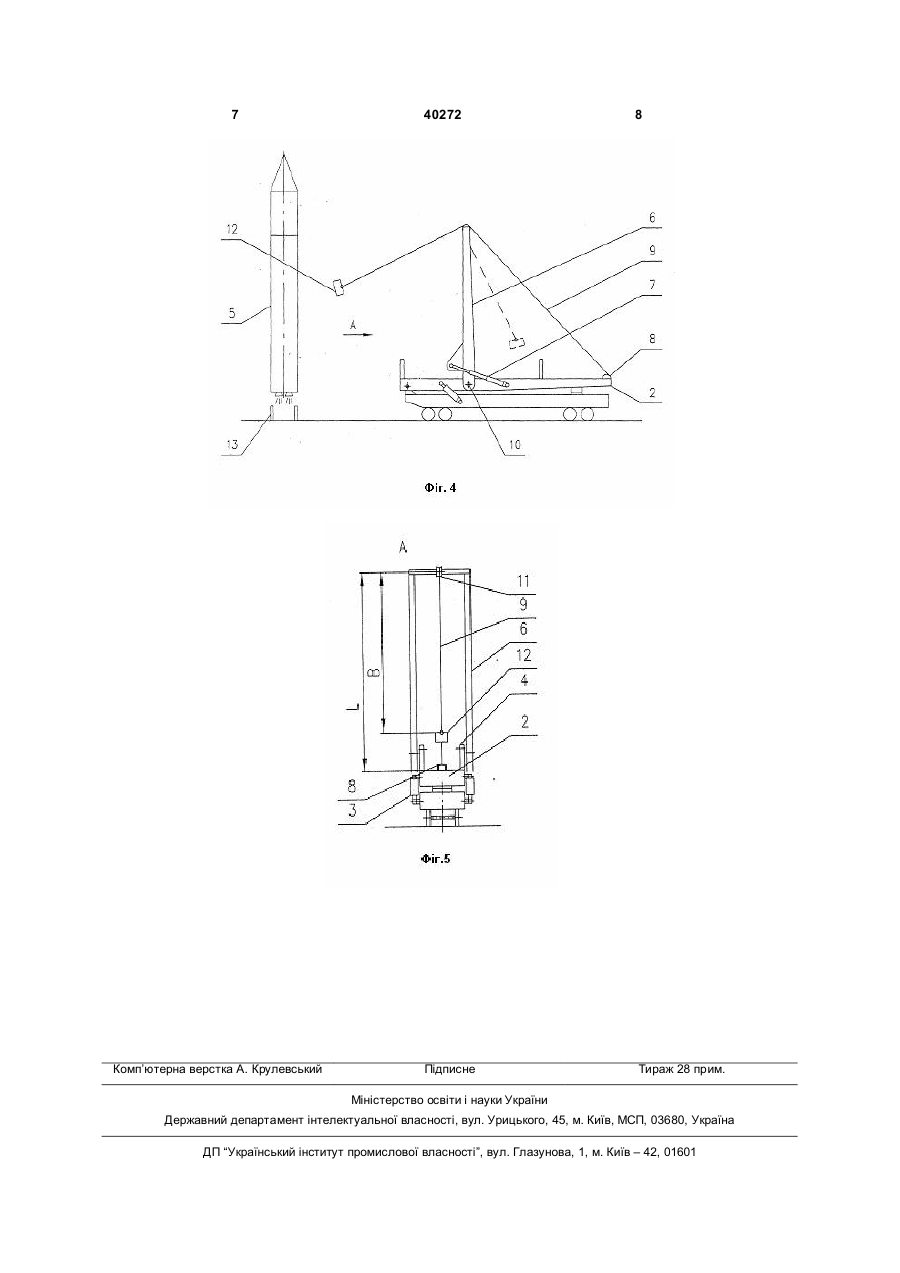

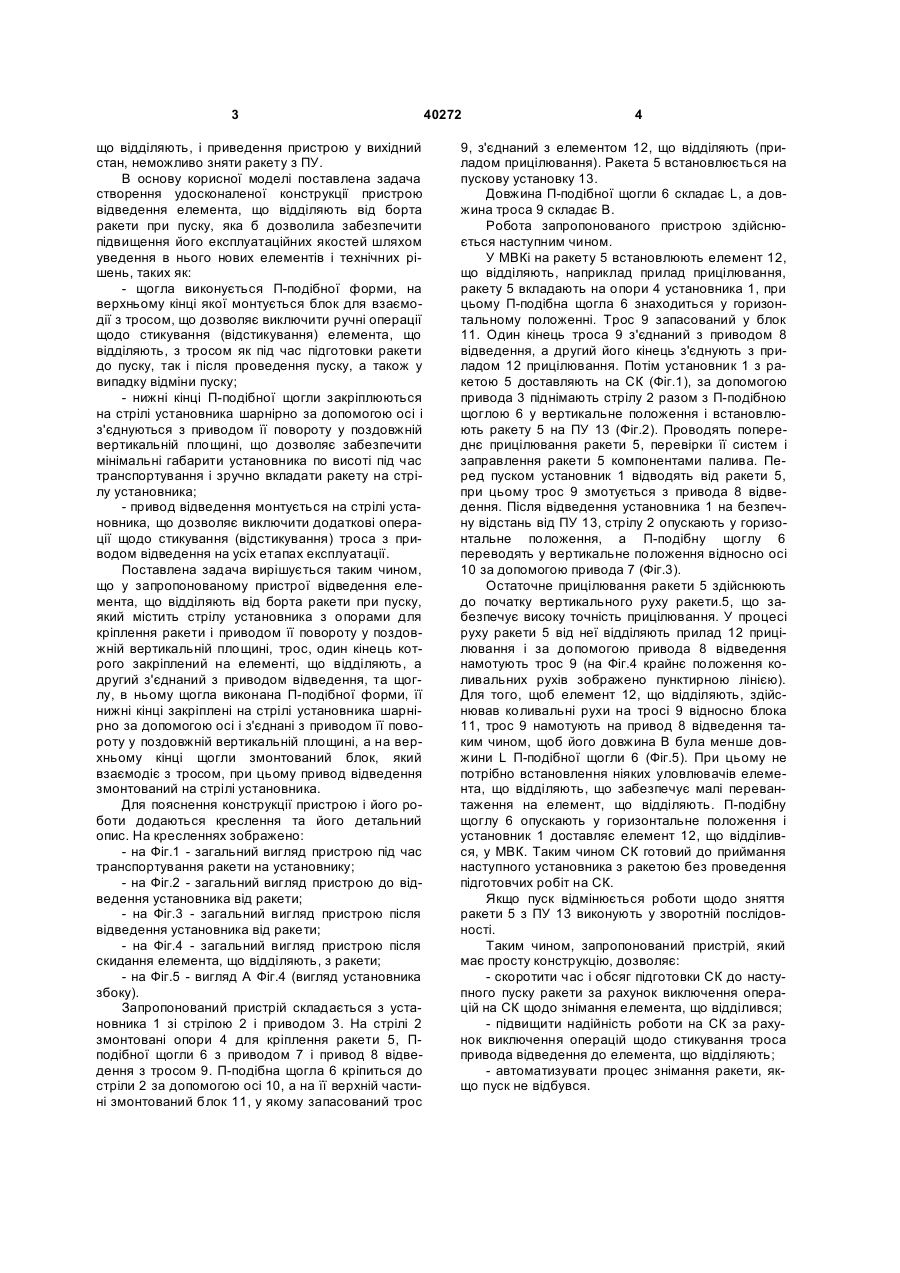

Пристрій відведення елемента, що відділяють від борту ракети при пуску, що містить стрілу установника з опорами для кріплення ракети і приводом її повороту у поздовжній вертикальній площині, трос, один кінець котрого закріплений на елементі, що відділяють, а другий з'єднаний з приводом відведення, та щоглу, який відрізняється тим, що щогла виконана П-подібної форми, нижні кінці якої закріплені на стрілі установника шарнірно за допомогою осі і з'єднані з приводом її повороту у поздовжній вертикальній площині, а на верхньому кінці щогли змонтований блок, який взаємодіє з тросом, при цьому привод відведення змонтований на стрілі установника. (19) (21) u200813861 (22) 02.12.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) АКСЮТА ОЛЕГ АНТОНОВИЧ, UA, ЗЕМЛЯНСЬКИЙ ПЕТРО ІВАНОВИЧ, UA, МОКІН АНДРІЙ ОЛЕКСАНДРОВИЧ, UA, МОКІН ВАСИЛЬ МИКОЛАЙОВИЧ, UA, МОКІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, МЯКЕНЬКИЙ ЯКОВ ІЛЛІЧ, UA (73) АКСЮТА ОЛЕГ АНТОНОВИЧ, UA, ЗЕМЛЯНСЬКИЙ ПЕТРО ІВАНОВИЧ, UA, МОКІН АНДРІЙ ОЛЕКСАНДРОВИЧ, UA, МОКІН ВАСИЛЬ МИКОЛАЙОВИЧ, UA, МОКІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, МЯКЕНЬКИЙ ЯКОВ ІЛЛІЧ, UA 3 що відділяють, і приведення пристрою у вихідний стан, неможливо зняти ракету з ПУ. В основу корисної моделі поставлена задача створення удосконаленої конструкції пристрою відведення елемента, що відділяють від борта ракети при пуску, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - щогла виконується П-подібної форми, на верхньому кінці якої монтується блок для взаємодії з тросом, що дозволяє виключити ручні операції щодо стикування (відстикування) елемента, що відділяють, з тросом як під час підготовки ракети до пуску, так і після проведення пуску, а також у випадку відміни пуску; - нижні кінці П-подібної щогли закріплюються на стрілі установника шарнірно за допомогою осі і з'єднуються з приводом її повороту у поздовжній вертикальній площині, що дозволяє забезпечити мінімальні габарити установника по висоті під час транспортування і зручно вкладати ракету на стрілу установника; - привод відведення монтується на стрілі установника, що дозволяє виключити додаткові операції щодо стикування (відстикування) троса з приводом відведення на усіх етапах експлуатації. Поставлена задача вирішується таким чином, що у запропонованому пристрої відведення елемента, що відділяють від борта ракети при пуску, який містить стрілу установника з опорами для кріплення ракети і приводом її повороту у поздовжній вертикальній площині, трос, один кінець котрого закріплений на елементі, що відділяють, а другий з'єднаний з приводом відведення, та щоглу, в ньому щогла виконана П-подібної форми, її нижні кінці закріплені на стрілі установника шарнірно за допомогою осі і з'єднані з приводом її повороту у поздовжній вертикальній площині, а на верхньому кінці щогли змонтований блок, який взаємодіє з тросом, при цьому привод відведення змонтований на стрілі установника. Для пояснення конструкції пристрою і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на Фіг.1 - загальний вигляд пристрою під час транспортування ракети на установнику; - на Фіг.2 - загальний вигляд пристрою до відведення установника від ракети; - на Фіг.3 - загальний вигляд пристрою після відведення установника від ракети; - на Фіг.4 - загальний вигляд пристрою після скидання елемента, що відділяють, з ракети; - на Фіг.5 - вигляд А Фіг.4 (вигляд установника збоку). Запропонований пристрій складається з установника 1 зі стрілою 2 і приводом 3. На стрілі 2 змонтовані опори 4 для кріплення ракети 5, Пподібної щогли 6 з приводом 7 і привод 8 відведення з тросом 9. П-подібна щогла 6 кріпиться до стріли 2 за допомогою осі 10, а на її верхній частині змонтований блок 11, у якому запасований трос 40272 4 9, з'єднаний з елементом 12, що відділяють (приладом прицілювання). Ракета 5 встановлюється на пускову установку 13. Довжина П-подібної щогли 6 складає L, а довжина троса 9 складає В. Робота запропонованого пристрою здійснюється наступним чином. У МВКі на ракету 5 встановлюють елемент 12, що відділяють, наприклад прилад прицілювання, ракету 5 вкладають на опори 4 установника 1, при цьому П-подібна щогла 6 знаходиться у горизонтальному положенні. Трос 9 запасований у блок 11. Один кінець троса 9 з'єднаний з приводом 8 відведення, а другий його кінець з'єднують з приладом 12 прицілювання. Потім установник 1 з ракетою 5 доставляють на СК (Фіг.1), за допомогою привода 3 піднімають стрілу 2 разом з П-подібною щоглою 6 у вертикальне положення і встановлюють ракету 5 на ПУ 13 (Фіг.2). Проводять попереднє прицілювання ракети 5, перевірки її систем і заправлення ракети 5 компонентами палива. Перед пуском установник 1 відводять від ракети 5, при цьому трос 9 змотується з привода 8 відведення. Після відведення установника 1 на безпечну відстань від ПУ 13, стрілу 2 опускають у горизонтальне положення, а П-подібну щоглу 6 переводять у вертикальне положення відносно осі 10 за допомогою привода 7 (Фіг.3). Остаточне прицілювання ракети 5 здійснюють до початку вертикального руху ракети.5, що забезпечує високу точність прицілювання. У процесі руху ракети 5 від неї відділяють прилад 12 прицілювання і за допомогою привода 8 відведення намотують трос 9 (на Фіг.4 крайнє положення коливальних рухів зображено пунктирною лінією). Для того, щоб елемент 12, що відділяють, здійснював коливальні рухи на тросі 9 відносно блока 11, трос 9 намотують на привод 8 відведення таким чином, щоб його довжина В була менше довжини L П-подібної щогли 6 (Фіг.5). При цьому не потрібно встановлення ніяких уловлювачів елемента, що відділяють, що забезпечує малі перевантаження на елемент, що відділяють. П-подібну щоглу 6 опускають у горизонтальне положення і установник 1 доставляє елемент 12, що відділився, у МВК. Таким чином СК готовий до приймання наступного установника з ракетою без проведення підготовчих робіт на СК. Якщо пуск відмінюється роботи щодо зняття ракети 5 з ПУ 13 виконують у зворотній послідовності. Таким чином, запропонований пристрій, який має просту конструкцію, дозволяє: - скоротити час і обсяг підготовки СК до наступного пуску ракети за рахунок виключення операцій на СК щодо знімання елемента, що відділився; - підвищити надійність роботи на СК за рахунок виключення операцій щодо стикування троса привода відведення до елемента, що відділяють; - автоматизувати процес знімання ракети, якщо пуск не відбувся. 5 40272 6 7 Комп’ютерна верстка А. Крулевський 40272 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
