Багатоступеневий відцентровий насос

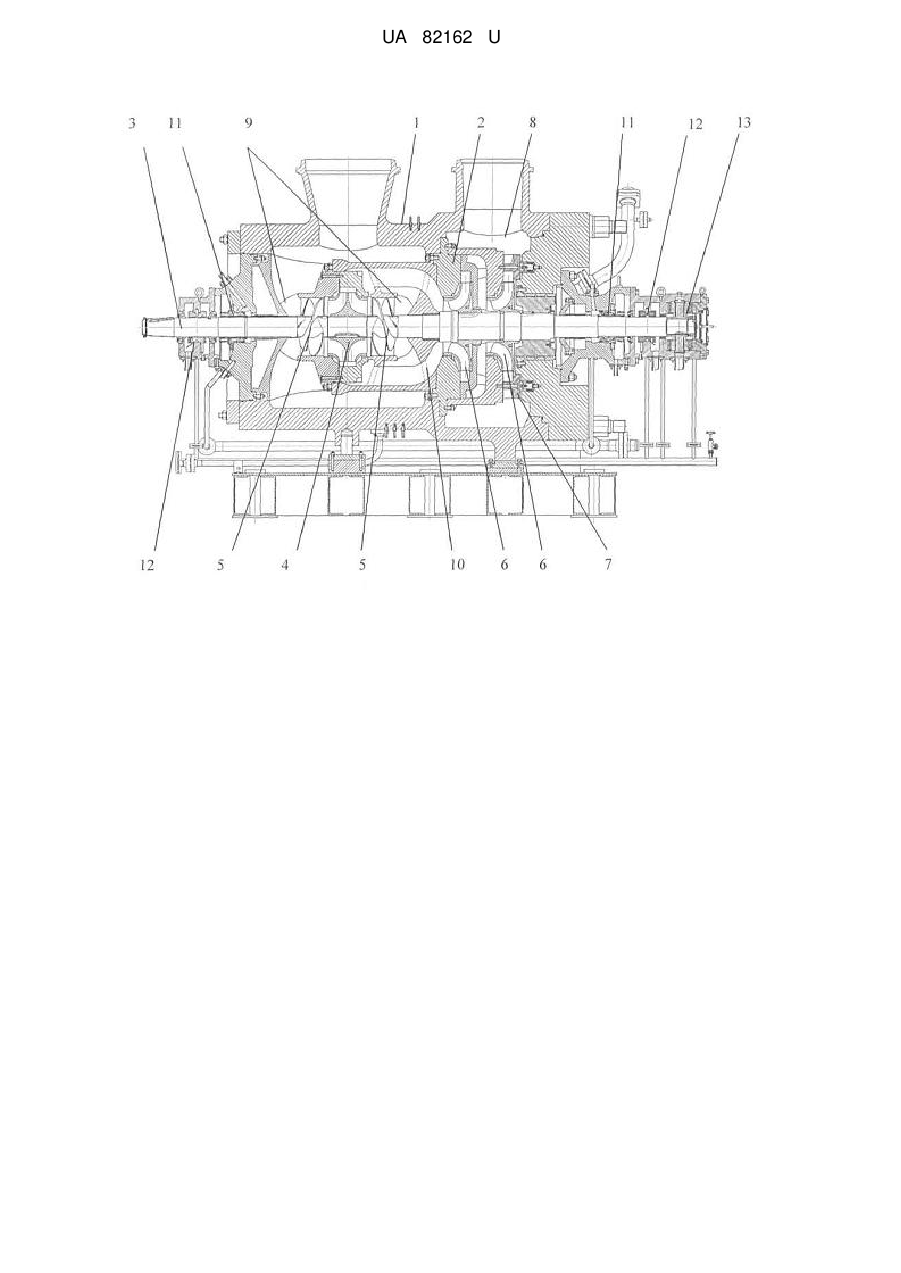

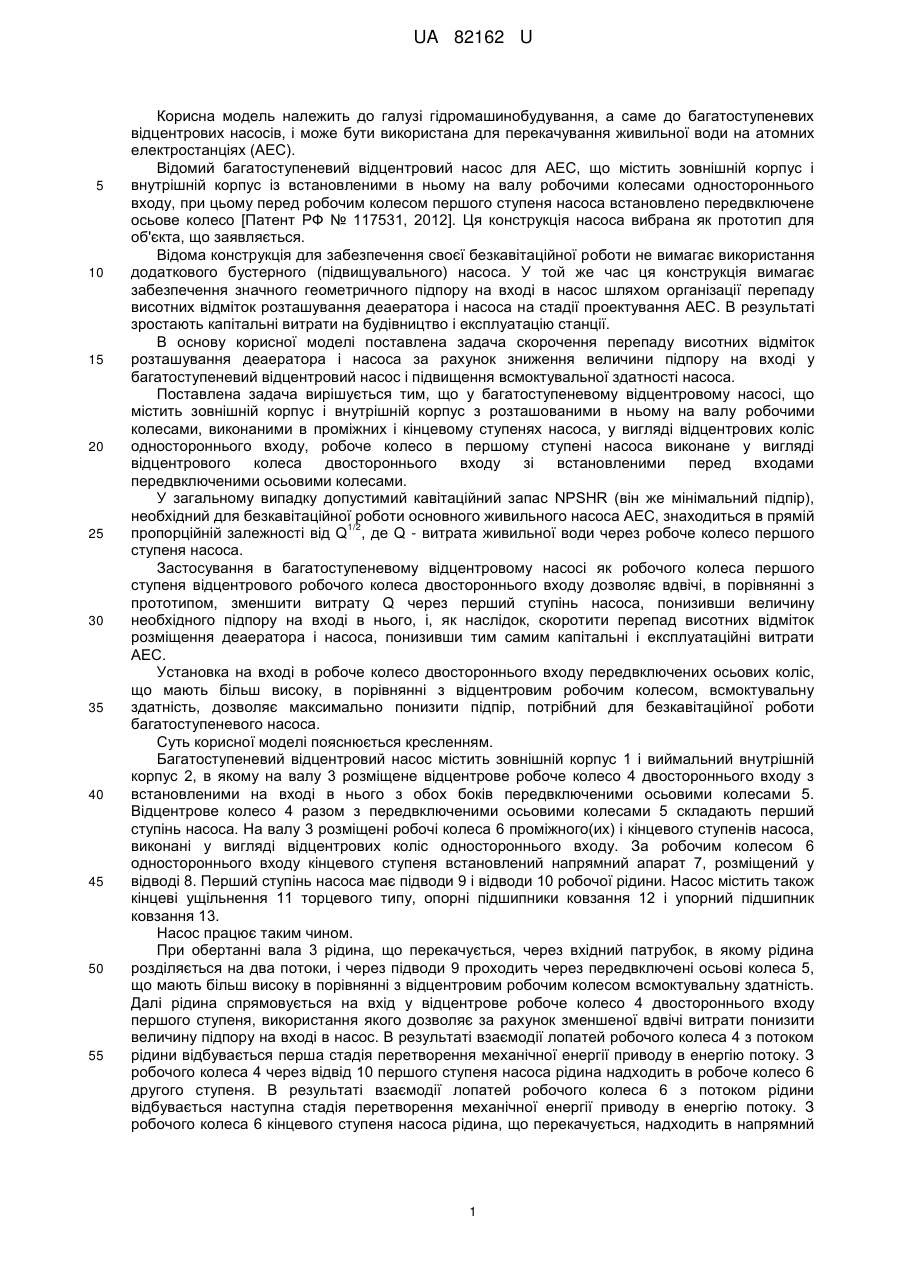

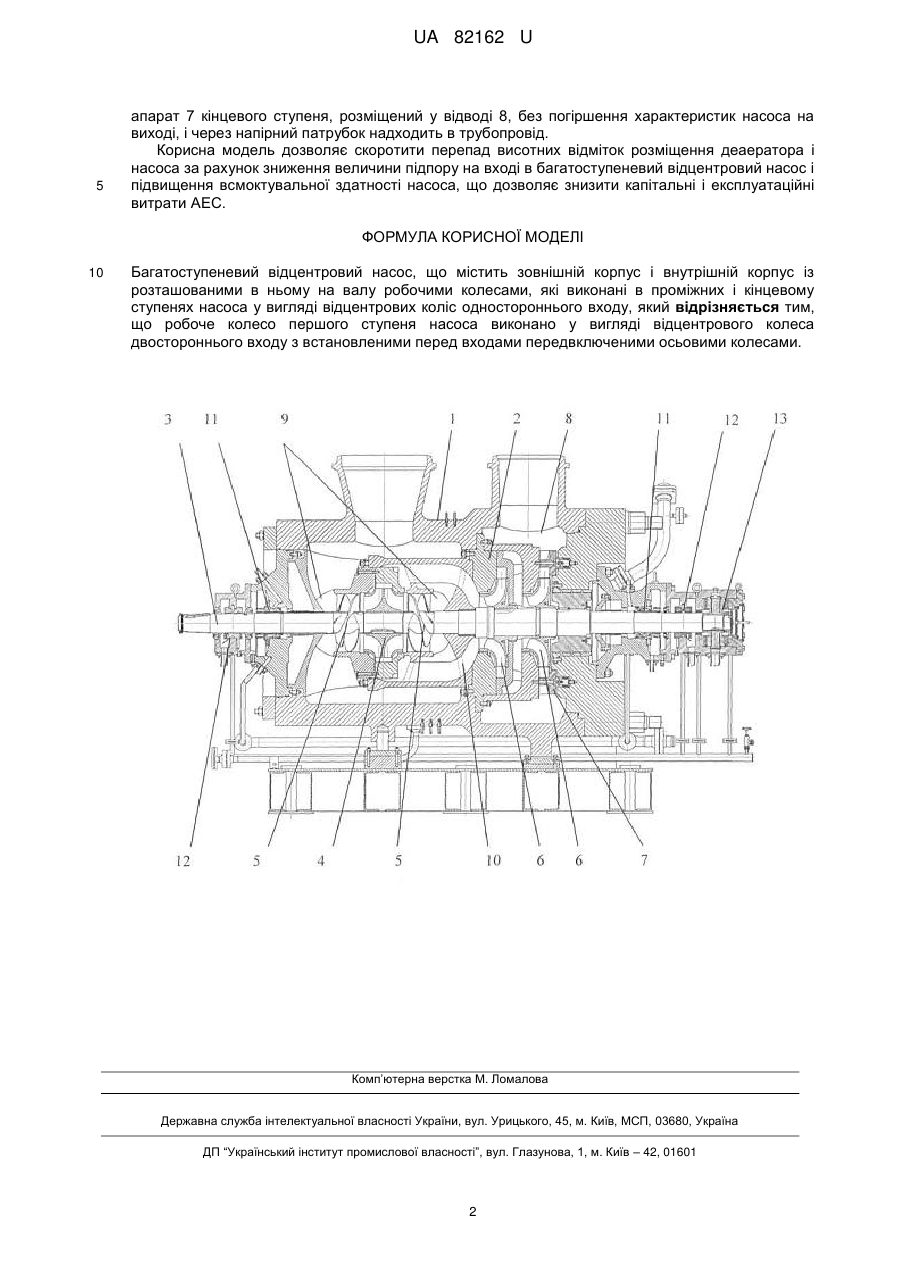

Реферат: Багатоступеневий відцентровий насос містить зовнішній корпус і внутрішній корпус із розташованими в ньому на валу робочими колесами, які виконані в проміжних і кінцевому ступенях насоса у вигляді відцентрових коліс одностороннього входу. Робоче колесо першого ступеня насоса виконано у вигляді відцентрового колеса двостороннього входу з встановленими перед входами передвключеними осьовими колесами. UA 82162 U (12) UA 82162 U UA 82162 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гідромашинобудування, а саме до багатоступеневих відцентрових насосів, і може бути використана для перекачування живильної води на атомних електростанціях (АЕС). Відомий багатоступеневий відцентровий насос для АЕС, що містить зовнішній корпус і внутрішній корпус із встановленими в ньому на валу робочими колесами одностороннього входу, при цьому перед робочим колесом першого ступеня насоса встановлено передвключене осьове колесо [Патент РФ № 117531, 2012]. Ця конструкція насоса вибрана як прототип для об'єкта, що заявляється. Відома конструкція для забезпечення своєї безкавітаційної роботи не вимагає використання додаткового бустерного (підвищувального) насоса. У той же час ця конструкція вимагає забезпечення значного геометричного підпору на вході в насос шляхом організації перепаду висотних відміток розташування деаератора і насоса на стадії проектування АЕС. В результаті зростають капітальні витрати на будівництво і експлуатацію станції. В основу корисної моделі поставлена задача скорочення перепаду висотних відміток розташування деаератора і насоса за рахунок зниження величини підпору на вході у багатоступеневий відцентровий насос і підвищення всмоктувальної здатності насоса. Поставлена задача вирішується тим, що у багатоступеневому відцентровому насосі, що містить зовнішній корпус і внутрішній корпус з розташованими в ньому на валу робочими колесами, виконаними в проміжних і кінцевому ступенях насоса, у вигляді відцентрових коліс одностороннього входу, робоче колесо в першому ступені насоса виконане у вигляді відцентрового колеса двостороннього входу зі встановленими перед входами передвключеними осьовими колесами. У загальному випадку допустимий кавітаційний запас NPSHR (він же мінімальний підпір), необхідний для безкавітаційної роботи основного живильного насоса АЕС, знаходиться в прямій 1/2 пропорційній залежності від Q , де Q - витрата живильної води через робоче колесо першого ступеня насоса. Застосування в багатоступеневому відцентровому насосі як робочого колеса першого ступеня відцентрового робочого колеса двостороннього входу дозволяє вдвічі, в порівнянні з прототипом, зменшити витрату Q через перший ступінь насоса, понизивши величину необхідного підпору на вході в нього, і, як наслідок, скоротити перепад висотних відміток розміщення деаератора і насоса, понизивши тим самим капітальні і експлуатаційні витрати АЕС. Установка на вході в робоче колесо двостороннього входу передвключених осьових коліс, що мають більш високу, в порівнянні з відцентровим робочим колесом, всмоктувальну здатність, дозволяє максимально понизити підпір, потрібний для безкавітаційної роботи багатоступеневого насоса. Суть корисної моделі пояснюється кресленням. Багатоступеневий відцентровий насос містить зовнішній корпус 1 і виймальний внутрішній корпус 2, в якому на валу 3 розміщене відцентрове робоче колесо 4 двостороннього входу з встановленими на вході в нього з обох боків передвключеними осьовими колесами 5. Відцентрове колесо 4 разом з передвключеними осьовими колесами 5 складають перший ступінь насоса. На валу 3 розміщені робочі колеса 6 проміжного(их) і кінцевого ступенів насоса, виконані у вигляді відцентрових коліс одностороннього входу. За робочим колесом 6 одностороннього входу кінцевого ступеня встановлений напрямний апарат 7, розміщений у відводі 8. Перший ступінь насоса має підводи 9 і відводи 10 робочої рідини. Насос містить також кінцеві ущільнення 11 торцевого типу, опорні підшипники ковзання 12 і упорний підшипник ковзання 13. Насос працює таким чином. При обертанні вала 3 рідина, що перекачується, через вхідний патрубок, в якому рідина розділяється на два потоки, і через підводи 9 проходить через передвключені осьові колеса 5, що мають більш високу в порівнянні з відцентровим робочим колесом всмоктувальну здатність. Далі рідина спрямовується на вхід у відцентрове робоче колесо 4 двостороннього входу першого ступеня, використання якого дозволяє за рахунок зменшеної вдвічі витрати понизити величину підпору на вході в насос. В результаті взаємодії лопатей робочого колеса 4 з потоком рідини відбувається перша стадія перетворення механічної енергії приводу в енергію потоку. З робочого колеса 4 через відвід 10 першого ступеня насоса рідина надходить в робоче колесо 6 другого ступеня. В результаті взаємодії лопатей робочого колеса 6 з потоком рідини відбувається наступна стадія перетворення механічної енергії приводу в енергію потоку. З робочого колеса 6 кінцевого ступеня насоса рідина, що перекачується, надходить в напрямний 1 UA 82162 U 5 апарат 7 кінцевого ступеня, розміщений у відводі 8, без погіршення характеристик насоса на виході, і через напірний патрубок надходить в трубопровід. Корисна модель дозволяє скоротити перепад висотних відміток розміщення деаератора і насоса за рахунок зниження величини підпору на вході в багатоступеневий відцентровий насос і підвищення всмоктувальної здатності насоса, що дозволяє знизити капітальні і експлуатаційні витрати АЕС. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Багатоступеневий відцентровий насос, що містить зовнішній корпус і внутрішній корпус із розташованими в ньому на валу робочими колесами, які виконані в проміжних і кінцевому ступенях насоса у вигляді відцентрових коліс одностороннього входу, який відрізняється тим, що робоче колесо першого ступеня насоса виконано у вигляді відцентрового колеса двостороннього входу з встановленими перед входами передвключеними осьовими колесами. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
