Завантажити PDF файл.

Формула / Реферат

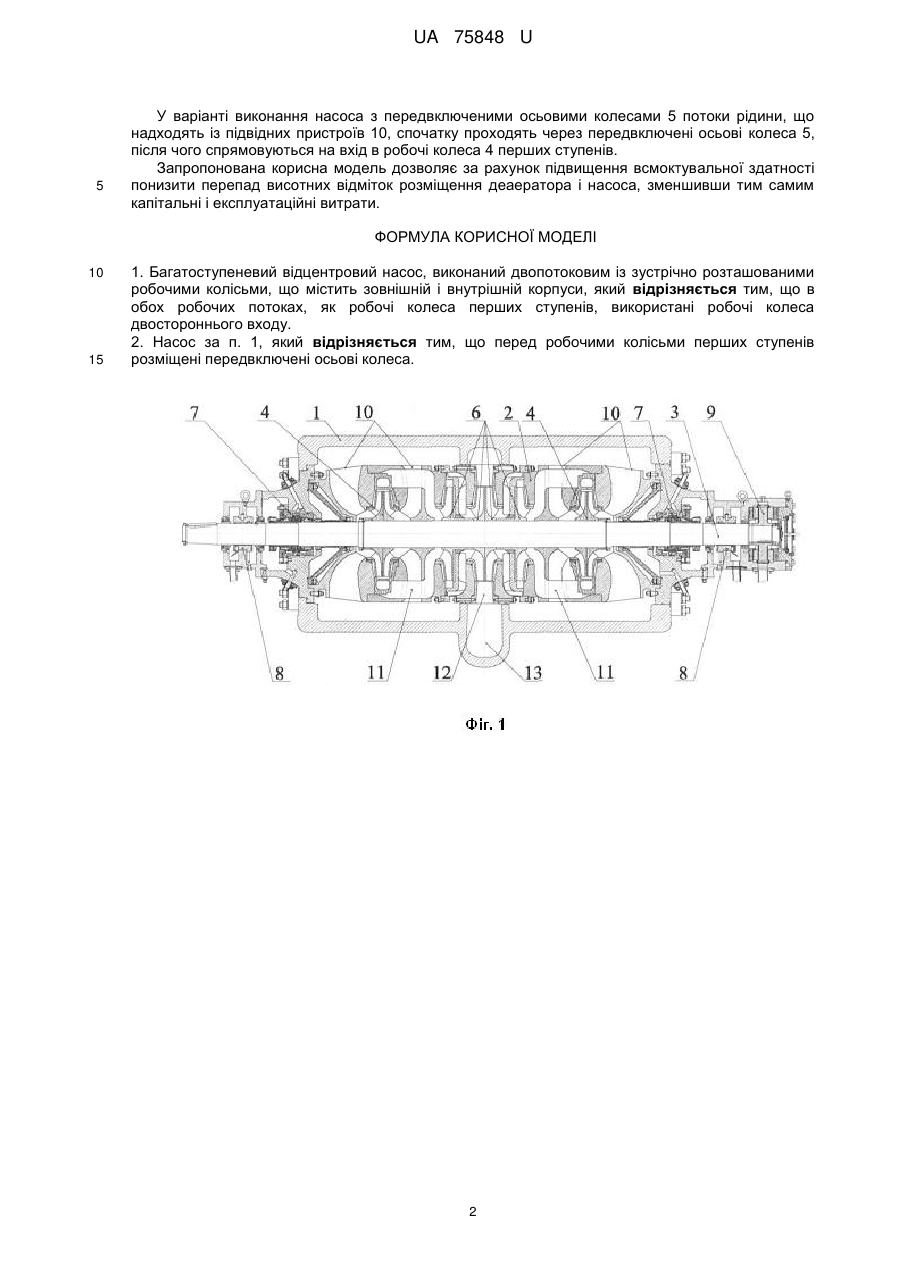

1. Багатоступеневий відцентровий насос, виконаний двопотоковим із зустрічно розташованими робочими колісьми, що містить зовнішній і внутрішній корпуси, який відрізняється тим, що в обох робочих потоках, як робочі колеса перших ступенів, використані робочі колеса двостороннього входу.

2. Насос за п. 1, який відрізняється тим, що перед робочими колісьми перших ступенів розміщені передвключені осьові колеса.

Текст

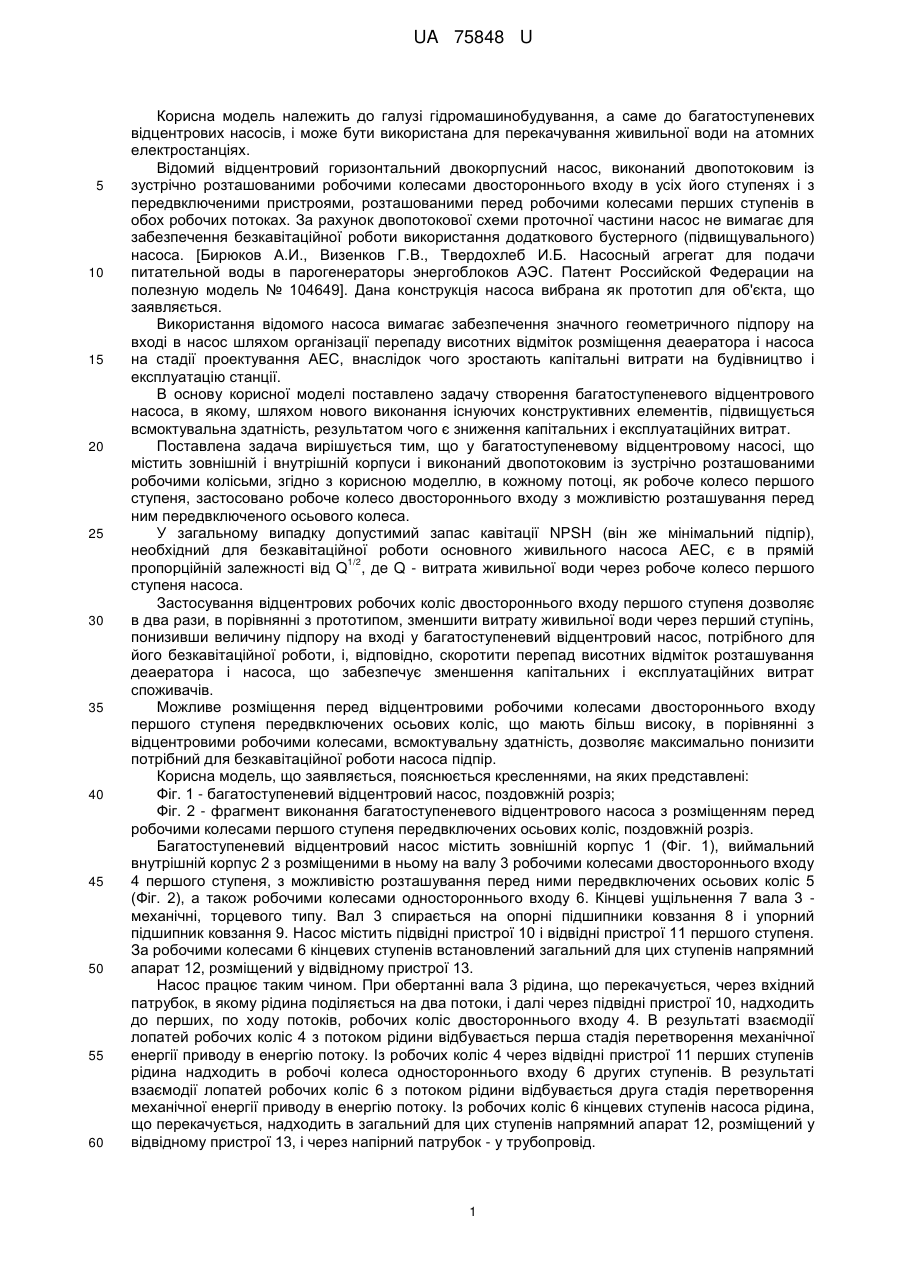

Реферат: Багатоступеневий відцентровий насос виконаний двопотоковим із зустрічно розташованими робочими колісьми, містить зовнішній і внутрішній корпуси, і в обох робочих потоках, як робочі колеса перших ступенів, використані робочі колеса двостороннього входу. UA 75848 U (12) UA 75848 U UA 75848 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гідромашинобудування, а саме до багатоступеневих відцентрових насосів, і може бути використана для перекачування живильної води на атомних електростанціях. Відомий відцентровий горизонтальний двокорпусний насос, виконаний двопотоковим із зустрічно розташованими робочими колесами двостороннього входу в усіх його ступенях і з передвключеними пристроями, розташованими перед робочими колесами перших ступенів в обох робочих потоках. За рахунок двопотокової схеми проточної частини насос не вимагає для забезпечення безкавітаційної роботи використання додаткового бустерного (підвищувального) насоса. [Бирюков А.И., Визенков Г.В., Твердохлеб И.Б. Насосный агрегат для подачи питательной воды в парогенераторы энергоблоков АЭС. Патент Российской Федерации на полезную модель № 104649]. Дана конструкція насоса вибрана як прототип для об'єкта, що заявляється. Використання відомого насоса вимагає забезпечення значного геометричного підпору на вході в насос шляхом організації перепаду висотних відміток розміщення деаератора і насоса на стадії проектування АЕС, внаслідок чого зростають капітальні витрати на будівництво і експлуатацію станції. В основу корисної моделі поставлено задачу створення багатоступеневого відцентрового насоса, в якому, шляхом нового виконання існуючих конструктивних елементів, підвищується всмоктувальна здатність, результатом чого є зниження капітальних і експлуатаційних витрат. Поставлена задача вирішується тим, що у багатоступеневому відцентровому насосі, що містить зовнішній і внутрішній корпуси і виконаний двопотоковим із зустрічно розташованими робочими колісьми, згідно з корисною моделлю, в кожному потоці, як робоче колесо першого ступеня, застосовано робоче колесо двостороннього входу з можливістю розташування перед ним передвключеного осьового колеса. У загальному випадку допустимий запас кавітації NPSH (він же мінімальний підпір), необхідний для безкавітаційної роботи основного живильного насоса АЕС, є в прямій 1/2 пропорційній залежності від Q , де Q - витрата живильної води через робоче колесо першого ступеня насоса. Застосування відцентрових робочих коліс двостороннього входу першого ступеня дозволяє в два рази, в порівнянні з прототипом, зменшити витрату живильної води через перший ступінь, понизивши величину підпору на вході у багатоступеневий відцентровий насос, потрібного для його безкавітаційної роботи, і, відповідно, скоротити перепад висотних відміток розташування деаератора і насоса, що забезпечує зменшення капітальних і експлуатаційних витрат споживачів. Можливе розміщення перед відцентровими робочими колесами двостороннього входу першого ступеня передвключених осьових коліс, що мають більш високу, в порівнянні з відцентровими робочими колесами, всмоктувальну здатність, дозволяє максимально понизити потрібний для безкавітаційної роботи насоса підпір. Корисна модель, що заявляється, пояснюється кресленнями, на яких представлені: Фіг. 1 - багатоступеневий відцентровий насос, поздовжній розріз; Фіг. 2 - фрагмент виконання багатоступеневого відцентрового насоса з розміщенням перед робочими колесами першого ступеня передвключених осьових коліс, поздовжній розріз. Багатоступеневий відцентровий насос містить зовнішній корпус 1 (Фіг. 1), виймальний внутрішній корпус 2 з розміщеними в ньому на валу 3 робочими колесами двостороннього входу 4 першого ступеня, з можливістю розташування перед ними передвключених осьових коліс 5 (Фіг. 2), а також робочими колесами одностороннього входу 6. Кінцеві ущільнення 7 вала 3 механічні, торцевого типу. Вал 3 спирається на опорні підшипники ковзання 8 і упорний підшипник ковзання 9. Насос містить підвідні пристрої 10 і відвідні пристрої 11 першого ступеня. За робочими колесами 6 кінцевих ступенів встановлений загальний для цих ступенів напрямний апарат 12, розміщений у відвідному пристрої 13. Насос працює таким чином. При обертанні вала 3 рідина, що перекачується, через вхідний патрубок, в якому рідина поділяється на два потоки, і далі через підвідні пристрої 10, надходить до перших, по ходу потоків, робочих коліс двостороннього входу 4. В результаті взаємодіїлопатей робочих коліс 4 з потоком рідини відбувається перша стадія перетворення механічної енергії приводу в енергію потоку. Із робочих коліс 4 через відвідні пристрої 11 перших ступенів рідина надходить в робочі колеса одностороннього входу 6 других ступенів. В результаті взаємодії лопатей робочих коліс 6 з потоком рідини відбувається друга стадія перетворення механічної енергії приводу в енергію потоку. Із робочих коліс 6 кінцевих ступенів насоса рідина, що перекачується, надходить в загальний для цих ступенів напрямний апарат 12, розміщений у відвідному пристрої 13, і через напірний патрубок - у трубопровід. 1 UA 75848 U 5 У варіанті виконання насоса з передвключеними осьовими колесами 5 потоки рідини, що надходять із підвідних пристроїв 10, спочатку проходять через передвключені осьові колеса 5, після чого спрямовуються на вхід в робочі колеса 4 перших ступенів. Запропонована корисна модель дозволяє за рахунок підвищення всмоктувальної здатності понизити перепад висотних відміток розміщення деаератора і насоса, зменшивши тим самим капітальні і експлуатаційні витрати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Багатоступеневий відцентровий насос, виконаний двопотоковим із зустрічно розташованими робочими колісьми, що містить зовнішній і внутрішній корпуси, який відрізняється тим, що в обох робочих потоках, як робочі колеса перших ступенів, використані робочі колеса двостороннього входу. 2. Насос за п. 1, який відрізняється тим, що перед робочими колісьми перших ступенів розміщені передвключені осьові колеса. 2 UA 75848 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Multi-stage centrifugal pump

Автори англійською

Yelin Oleksandr Valeriiovych, Rudenko Andrii Anatoliovych

Назва патенту російською

Многоступенчатый центробежный насос

Автори російською

Елин Александр Валерьевич, Руденко Андрей Анатолиевич

МПК / Мітки

МПК: F04D 9/00, F04D 7/02, F04D 1/06

Мітки: багатоступеневий, відцентровий, насос
