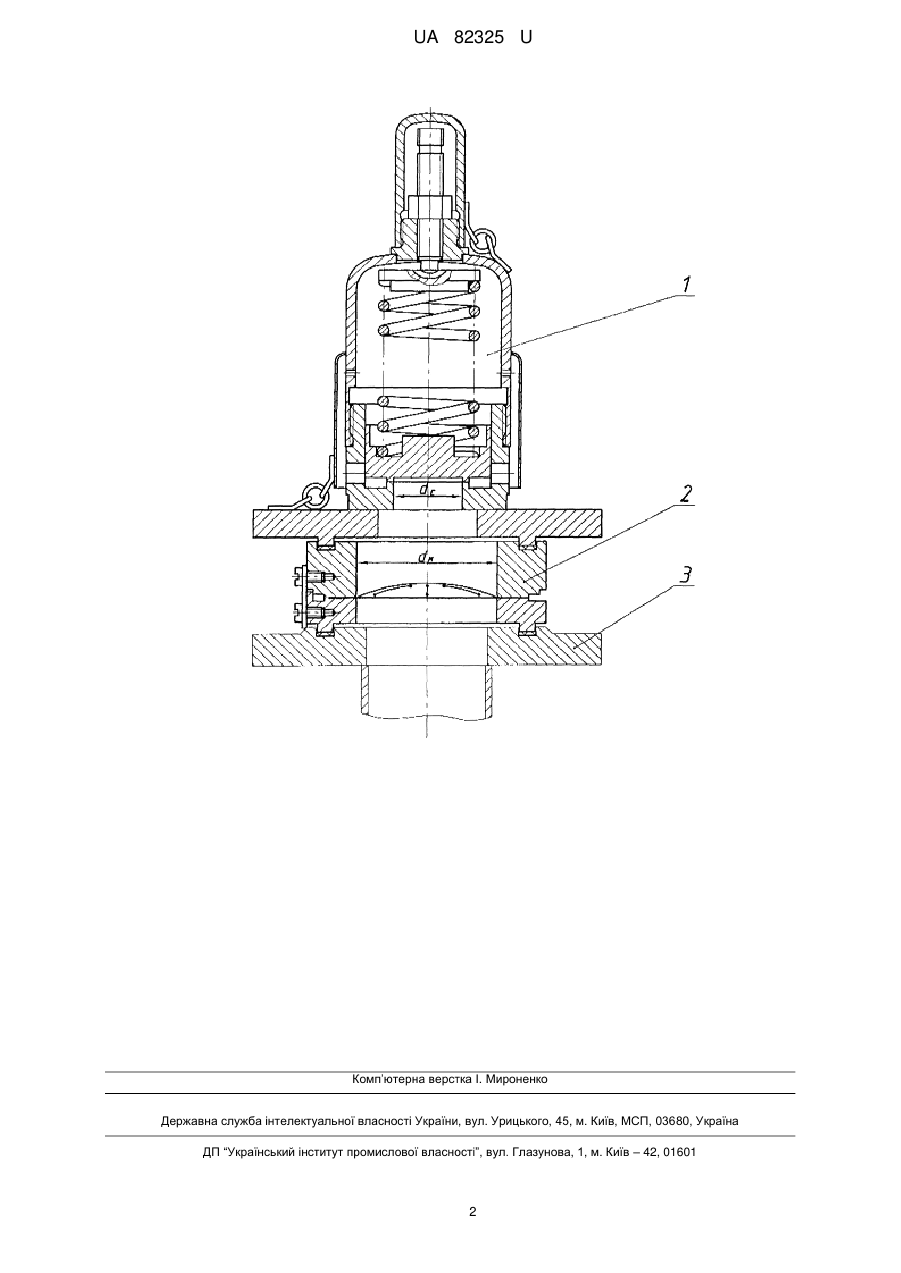

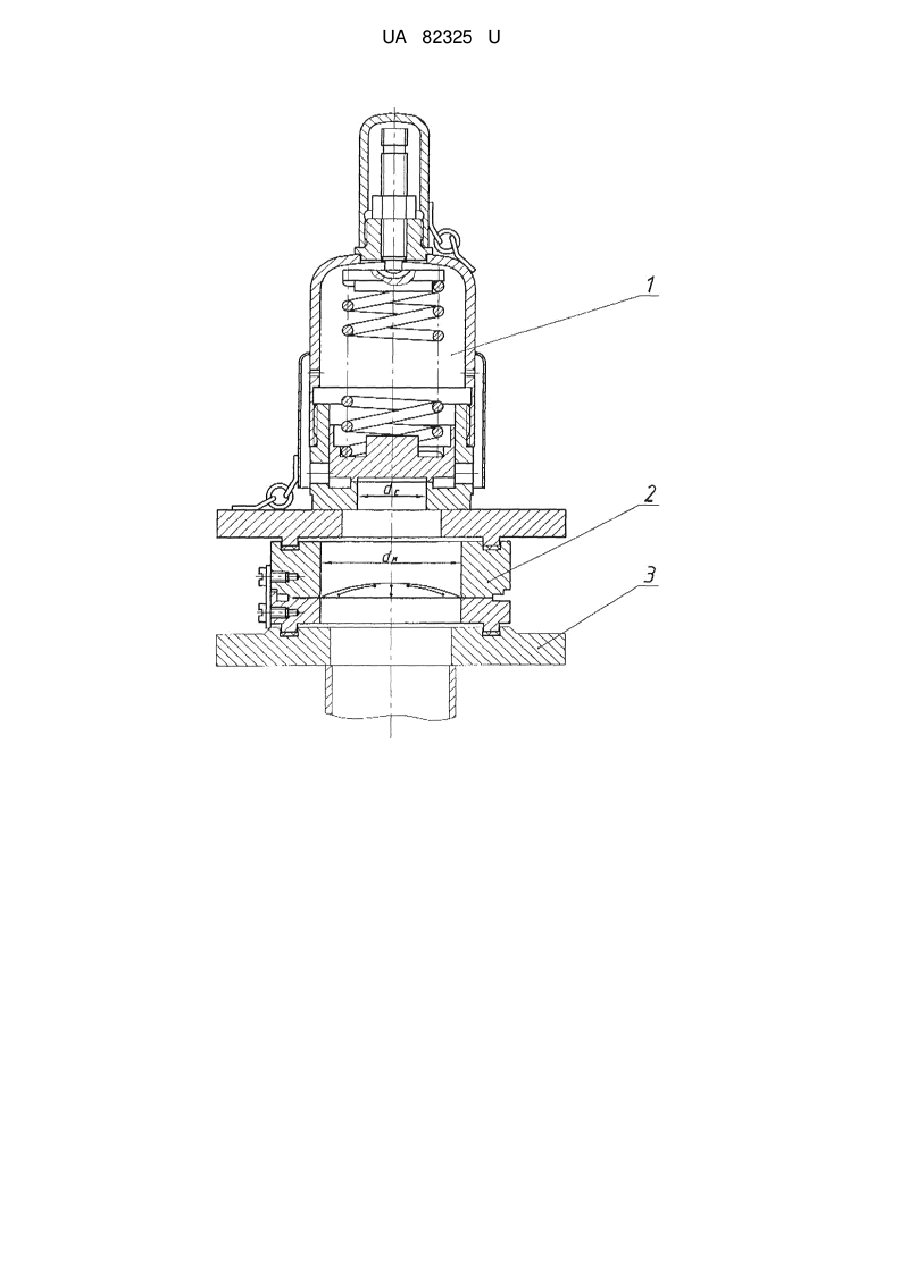

Клапан запобіжний з мембранним вузлом

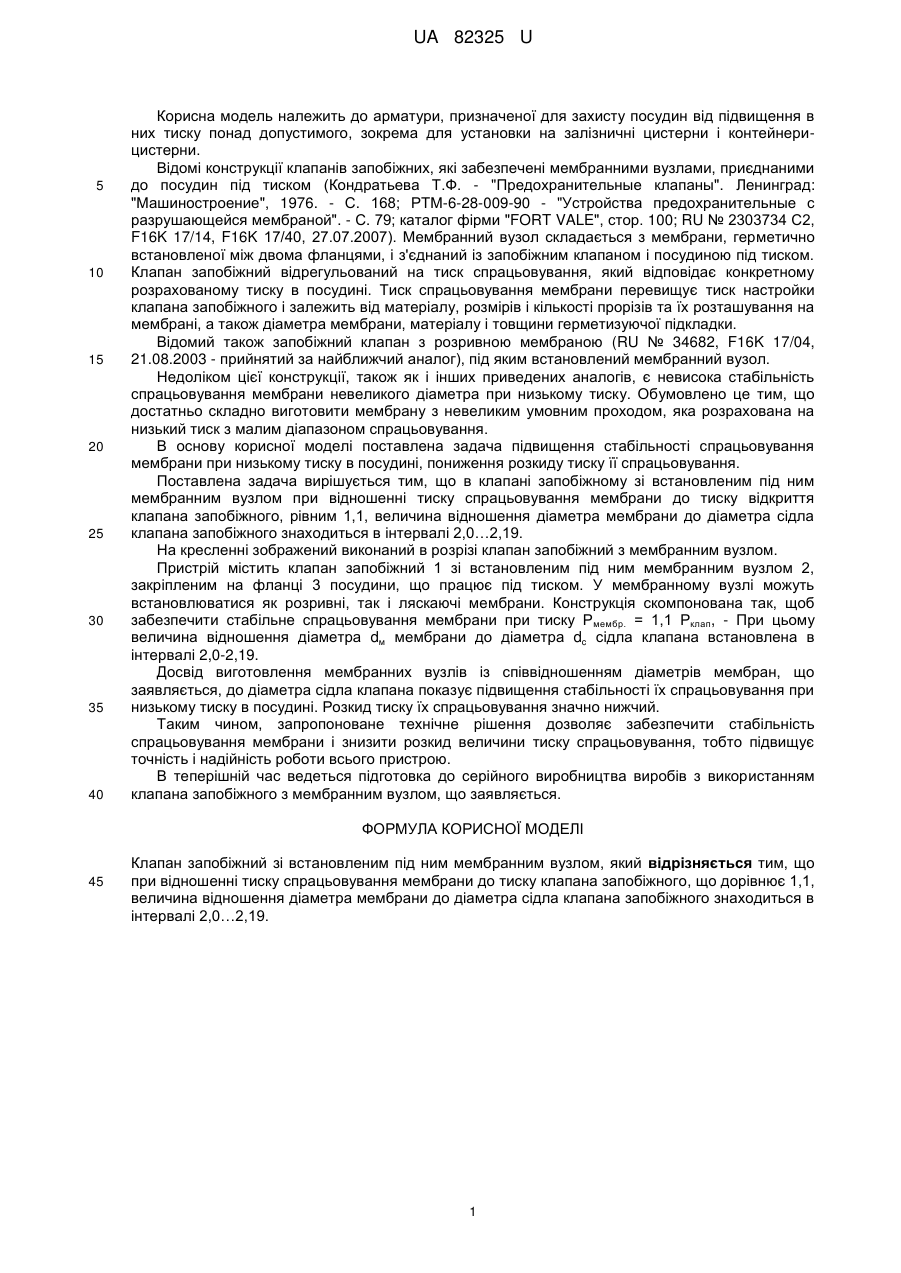

Реферат: Клапан запобіжний зі встановленим під ним мембранним вузлом. В якому при відношенні тиску спрацьовування мембрани до тиску клапана запобіжного, що дорівнює 1,1, величина відношення діаметра мембрани до діаметра сідла клапана запобіжного знаходиться в інтервалі 2,0…2,19. UA 82325 U (12) UA 82325 U UA 82325 U 5 10 15 20 25 30 35 40 Корисна модель належить до арматури, призначеної для захисту посудин від підвищення в них тиску понад допустимого, зокрема для установки на залізничні цистерни і контейнерицистерни. Відомі конструкції клапанів запобіжних, які забезпечені мембранними вузлами, приєднаними до посудин під тиском (Кондратьева Т.Ф. - "Предохранительные клапаны". Ленинград: "Машиностроение", 1976. - С. 168; РТМ-6-28-009-90 - "Устройства предохранительные с разрушающейся мембраной". - С. 79; каталог фірми "FORT VALE", стор. 100; RU № 2303734 С2, F16K 17/14, F16K 17/40, 27.07.2007). Мембранний вузол складається з мембрани, герметично встановленої між двома фланцями, і з'єднаний із запобіжним клапаном і посудиною під тиском. Клапан запобіжний відрегульований на тиск спрацьовування, який відповідає конкретному розрахованому тиску в посудині. Тиск спрацьовування мембрани перевищує тиск настройки клапана запобіжного і залежить від матеріалу, розмірів і кількості прорізів та їх розташування на мембрані, а також діаметра мембрани, матеріалу і товщини герметизуючої підкладки. Відомий також запобіжний клапан з розривною мембраною (RU № 34682, F16K 17/04, 21.08.2003 - прийнятий за найближчий аналог), під яким встановлений мембранний вузол. Недоліком цієї конструкції, також як і інших приведених аналогів, є невисока стабільність спрацьовування мембрани невеликого діаметра при низькому тиску. Обумовлено це тим, що достатньо складно виготовити мембрану з невеликим умовним проходом, яка розрахована на низький тиск з малим діапазоном спрацьовування. В основу корисної моделі поставлена задача підвищення стабільності спрацьовування мембрани при низькому тиску в посудині, пониження розкиду тиску її спрацьовування. Поставлена задача вирішується тим, що в клапані запобіжному зі встановленим під ним мембранним вузлом при відношенні тиску спрацьовування мембрани до тиску відкриття клапана запобіжного, рівним 1,1, величина відношення діаметра мембрани до діаметра сідла клапана запобіжного знаходиться в інтервалі 2,0…2,19. На кресленні зображений виконаний в розрізі клапан запобіжний з мембранним вузлом. Пристрій містить клапан запобіжний 1 зі встановленим під ним мембранним вузлом 2, закріпленим на фланці 3 посудини, що працює під тиском. У мембранному вузлі можуть встановлюватися як розривні, так і ляскаючі мембрани. Конструкція скомпонована так, щоб забезпечити стабільне спрацьовування мембрани при тиску Рмембр. = 1,1 Рклап, - При цьому величина відношення діаметра dм мембрани до діаметра dc сідла клапана встановлена в інтервалі 2,0-2,19. Досвід виготовлення мембранних вузлів із співвідношенням діаметрів мембран, що заявляється, до діаметра сідла клапана показує підвищення стабільності їх спрацьовування при низькому тиску в посудині. Розкид тиску їх спрацьовування значно нижчий. Таким чином, запропоноване технічне рішення дозволяє забезпечити стабільність спрацьовування мембрани і знизити розкид величини тиску спрацьовування, тобто підвищує точність і надійність роботи всього пристрою. В теперішній час ведеться підготовка до серійного виробництва виробів з використанням клапана запобіжного з мембранним вузлом, що заявляється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Клапан запобіжний зі встановленим під ним мембранним вузлом, який відрізняється тим, що при відношенні тиску спрацьовування мембрани до тиску клапана запобіжного, що дорівнює 1,1, величина відношення діаметра мембрани до діаметра сідла клапана запобіжного знаходиться в інтервалі 2,0…2,19. 1 UA 82325 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
